這個例子的靈感來自Gregersen等人[1]，其中將量子點放置在微柱中以產生單光子源。但是，我們簡化了問題，以便3D計算可以在筆記本電腦上流暢地運行：

微腔的幾何形狀

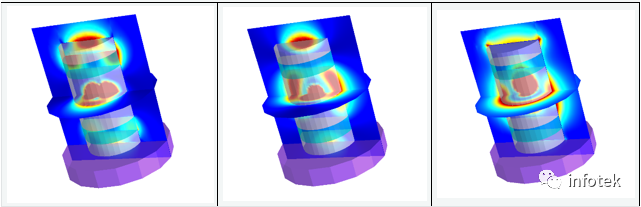

下圖顯示了放置在腔中心的x、y和z極化偶極子的場強。

x、y和z極化偶極子的場強

遠場數據是微柱上方或下方無限遠半球上的電磁場。作為歸一化，由Farfield后期處理返回的遠場數據指的是距離原點為1m的半球。Farfield的輸出在2D極坐標中產生這些場。JCMSuite可視化了極盤上的遠場：

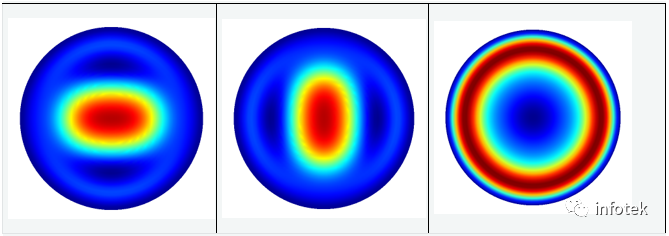

極坐標中x、y和z極化偶極子的(空氣中)上部遠場

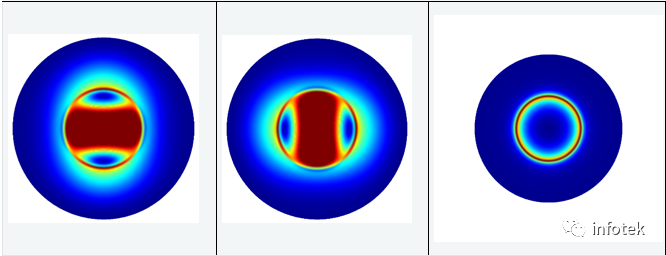

極坐標中x、y和z極化偶極子的(空氣中)下部遠場

Parameter Scan

[1]N.Gregersen, T. R. Nielsen, et al., Quality factors of nonideal micro pillars, APPLIED PHYSICS LETTERS 91, 011116 (2007)
