1.摘要



當代光學系統的優化往往涉及大量參數。正如光柵的優化設計，不僅需要考慮光柵的幾何參數，更需要分析所需的入射方向。這樣的需求導致優化過程面臨大量參數的挑戰。在本實例中，VirtualLab Fusion中提供了來自Dynardo的optiSLang軟件接口，因此使優化過程可以應用不同的高級優化算法。

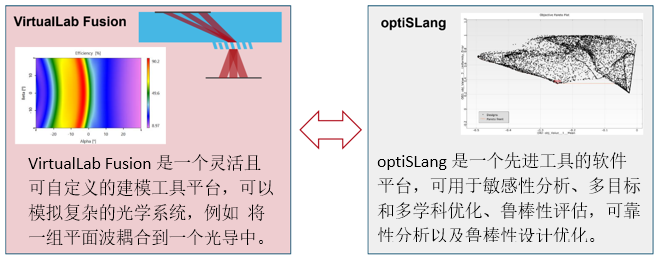

2.VirtualLab Fusion 和optiSLang的界面

兩種軟件平臺的結合可實現先進光柵結構的優化設計，例如智能光導耦合。

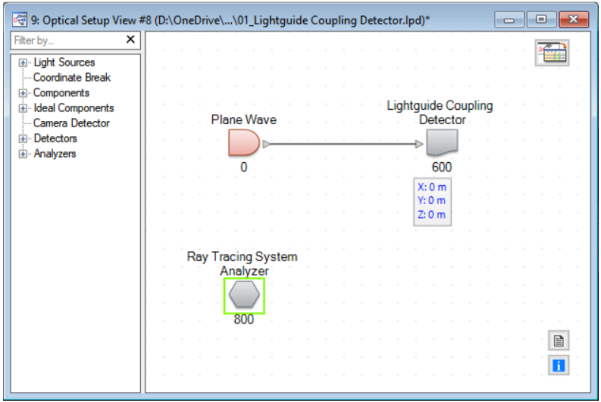

3.VirtualLab Fusion –光學系統的初始化



?初始系統

-通常， VirtualLab中定義的每個光學系統都可以使用optiSLang進行優化

-在本例中，光學系統由平面波光源和用于周期性介質的光導耦合探測器組成。

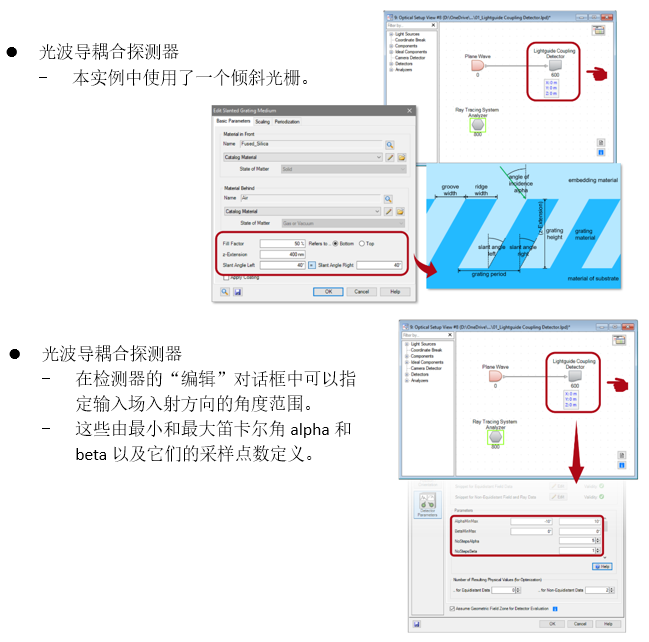

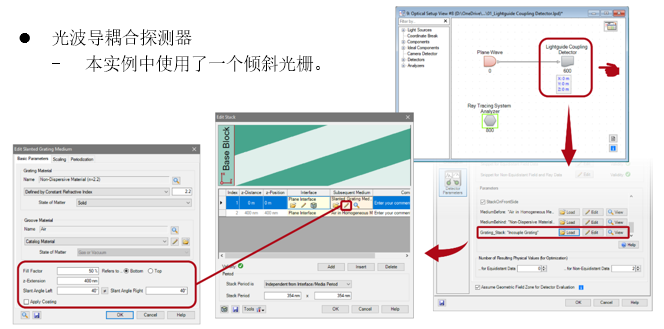

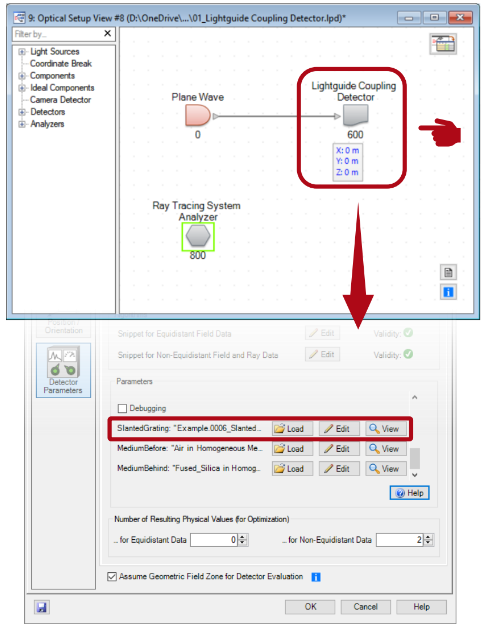

4. VirtualLab Fusion – 光導耦合探測器



?光波導耦合探測器

-光波導耦合探測器是一種特殊的工具，用于檢測特定角度入射范圍下周期結構的效率。

-可以從探測器的“編輯”對話框中的目錄定義或加載周期性結構。

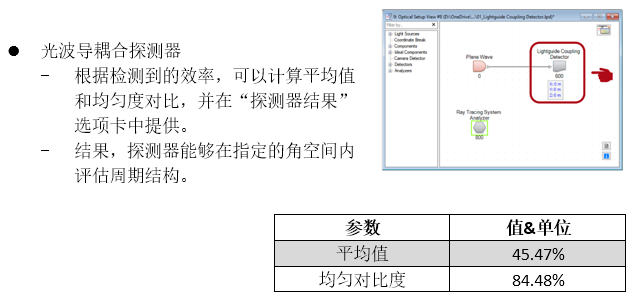

5.VirtualLab Fusion – 光波導耦合

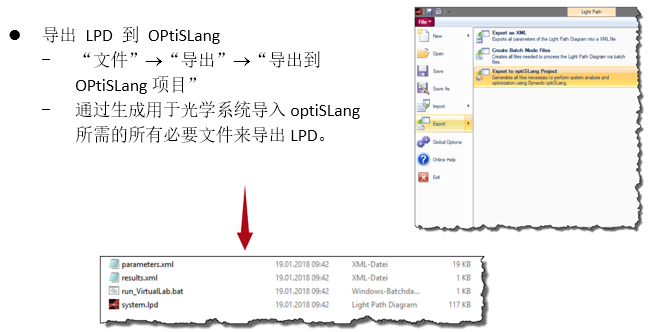

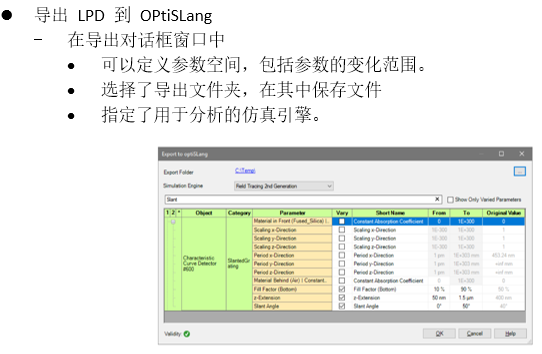

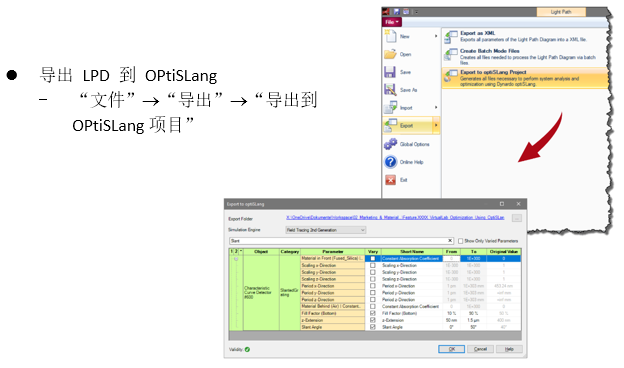

6.VirtualLab Fusion –導出 LPD 到 OPtiSLang





7.optiSLang – 優化初始化

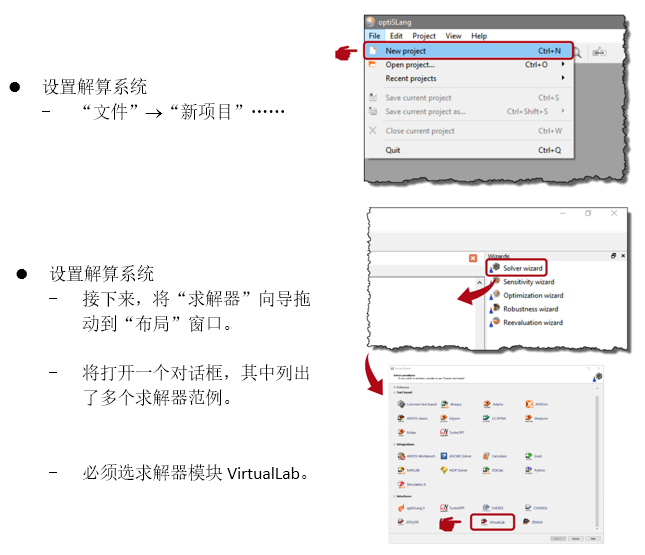

8.optiSLang – 設置優化



......

鑒于篇幅，全文內容請閱讀原文下載。
