摘要

在這個例子中，我們演示了在全內反射（TIR）棱鏡上的干涉和漸暈效應的建模，其中這些效應特別是在光透射部分出現。所討論的棱鏡通常由兩部分組成，兩部分用折射率略有不同的材料粘在一起。根據入射光的特性，由于兩個棱鏡之間的間隙很窄，會產生漸暈和干涉效應

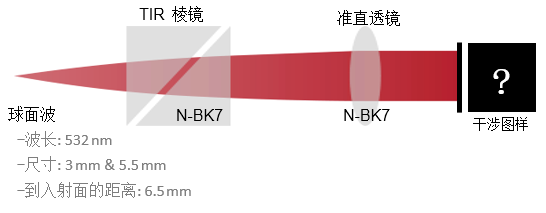

建模描述



建立了包含全內反射棱鏡的光學系統模型。由于棱鏡的間隙表現出稍微不同的折射率，可能會出現有趣的效果：

-棱鏡間隙處發生多次反射。因此，例如對于光的透射部分，可以觀察到干涉圖案。

-隨著光源發散角的增大或棱鏡縫隙傾角的增大，還可以觀察到漸暈效應，漸暈和干擾會以組合出現。

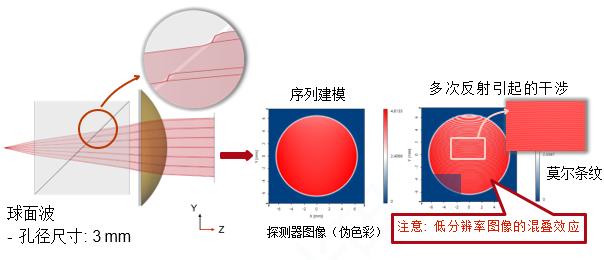

多次反射干涉圖樣的研究

通過使棱鏡間隙具有適當?shù)南嗷?nbsp;作用水平的多重反射， 可以觀察到由于不同光路重疊而產生的條紋圖案，這與標準具的功能非常相似。

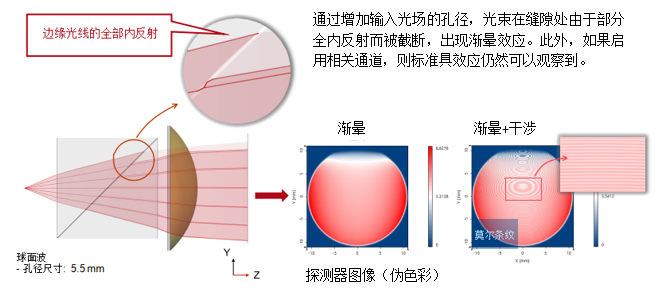

光束NA較大時的漸暈效應

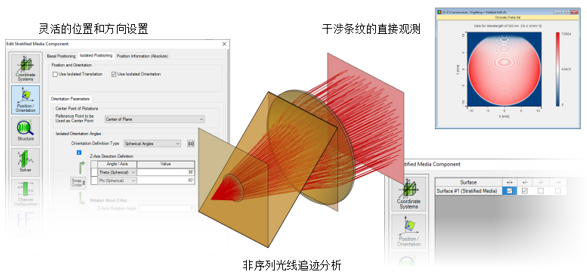

VirtualLab Fusion操作





VirtualLab Fusion工作流程

?設置入射場

?Basic Source Models [Tutorial Video]

?使用曲面構造真實元件

定義元件的位置和方向

?LPD II: Position and Orientation [Tutorial Video]

?設置非序列光線追跡通道

?Channel Setting for Non-Sequential Tracing [Use Case]

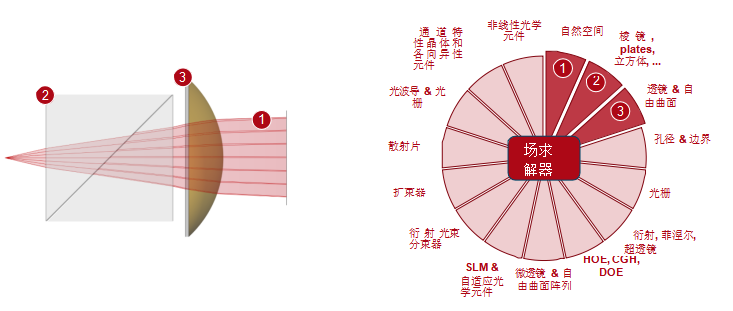

VirtualLab Fusion 技術
