摘要



獲得良好的光束質量對于許多激光應用都很重要，而獲得良好光束質量的典型實驗方法是空間濾波。在空間濾波系統中，將針孔放置在中間焦平面（即傅立葉平面）上，以消除不想要的空間頻率分量。為了對這類系統進行建模，我們必須考慮到來自針孔的衍射和激光束的衍射特性。在此示例中，我們演示了空間濾波的效果。

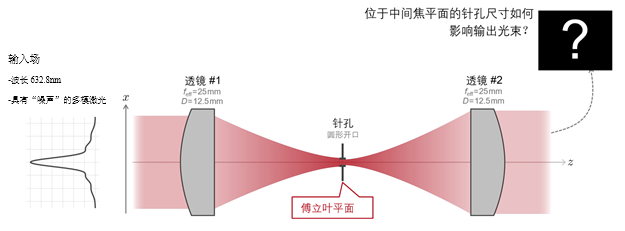

建模任務

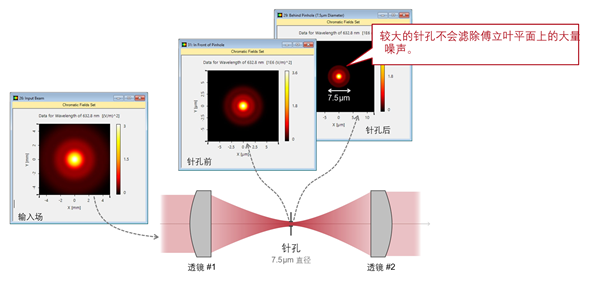

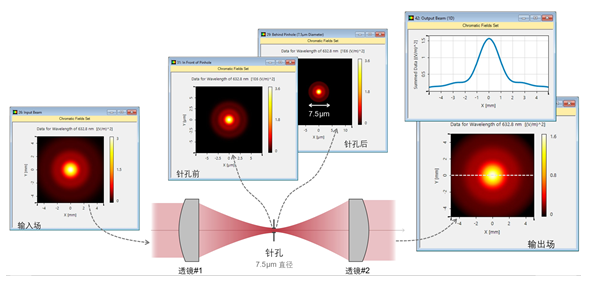

直徑為7.5μm的空間濾波器

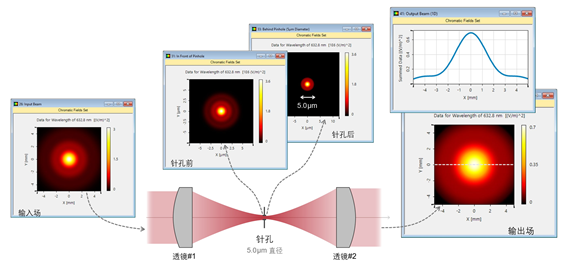

直徑為5.0μm的空間濾波器

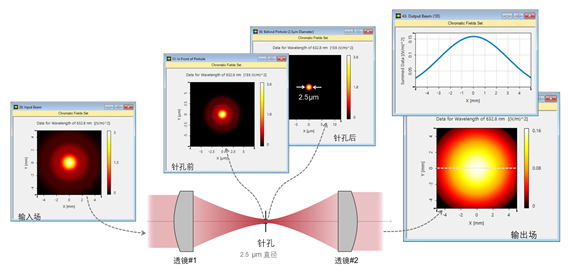

直徑為2.5μm的空間濾波器

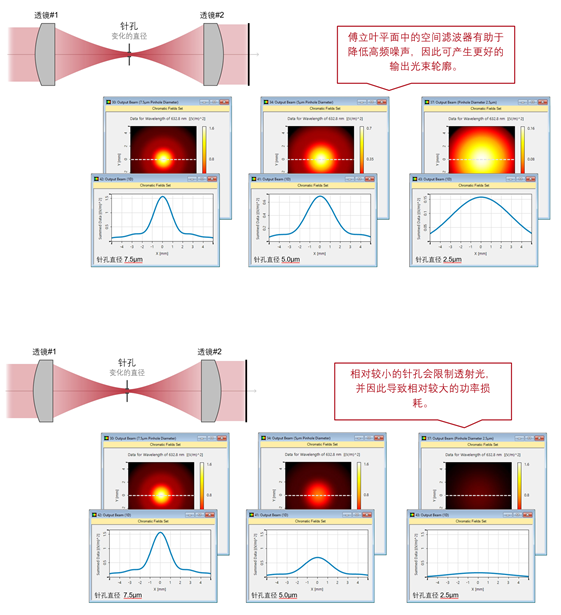

輸出光束輪廓和功率比較

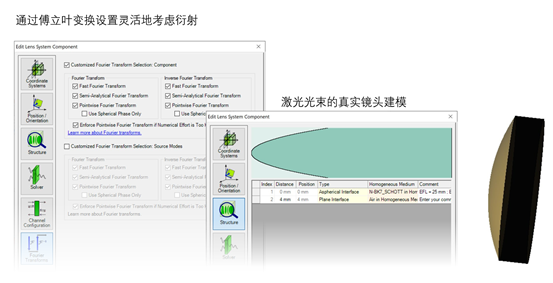

走進VirtualLab Fusion



VirtualLab Fusion工作流程

?設置輸入高斯場

?基本光源模型[教程視頻]

?從ZemaxOpticStudio?導入鏡頭系統

?從Zemax導入光學系統[用例]

?設置組件的位置和方向

?LPD II：位置和方向[教程視頻]

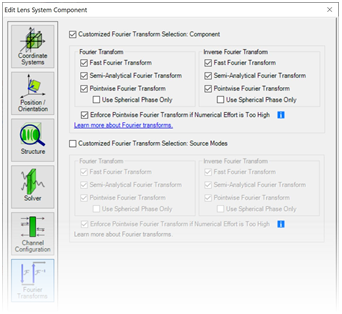

?正確設置傅立葉變換

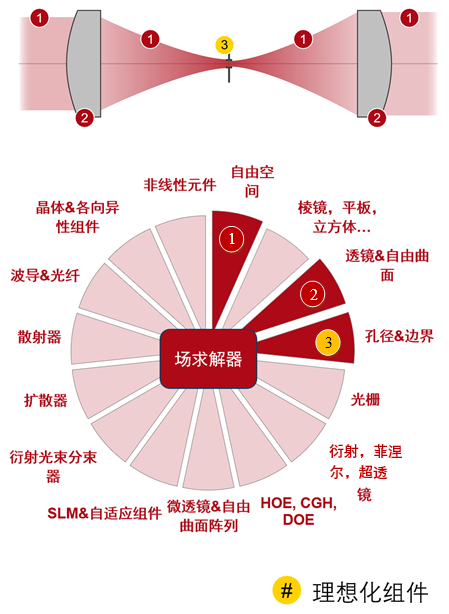

VirtualLab Fusion技術





文件信息





更多閱覽

- Pinhole Modeling in a Low-Fresnel-Number System

- Automatic Selection of Fourier Transform Techniques in Free-Space Propagation Operator
