本案例利用Fluent中的VOF模型，對罐體晃動問題進行了仿真計算。

具體的操作與上次推文的罐體晃動（一）一致，只是不再采用命名表達式的方式進行罐體晃動仿真，而是通過UDF編譯，本推文主要對UDF的編譯和加載進行了介紹。該方法的缺點就是無法進行多工況的快速計算，優點則是在開啟能量方程等模型時，能夠通過UDF統一編譯進行處理，提高計算效率。

UDF

1.1 UDF編譯

部分編譯如下，

注意：使用時需檢查符號，因在錄入代碼時采用手敲，不能保證輸入法正確，因此大家錄入時所有代碼要確保全是英文字符。

DEFINE_ZONE_MOTION(vel，omega，axis，origin，velocity, time，dtime )

{

  real Am=0.2；

  real f=1；

  vel[0]=Am*f*2*PI*cos(2*PI*time)；

}

1.2 UDF加載

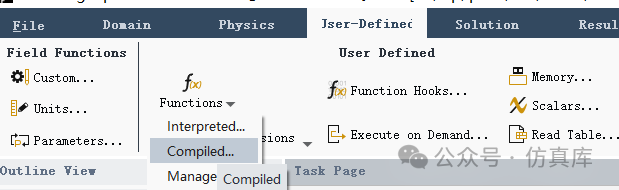

加載操作如下，首先選擇Build，待編譯成功后，選擇加載。加載成功后，在運動區域的設置中將命名表達式去掉，采用UDF定義運動。

其他設置與上一篇文章完全一致，因此不再闡述。

?
