本案例利用Fluent中的VOF模型，對罐體晃動問題進行了仿真計算。

在罐體晃動問題中，一般需要定義區域速度。目前常用的定義方法有UDF與Fluent命名表達式兩種。本文主要對Flunet命名表達式的方法進行仿真計算。采用該方法的優點是可以將罐體晃動進行參數化計算，這一部分以后再講。

1 FLUENT設置

1.1 導入網格

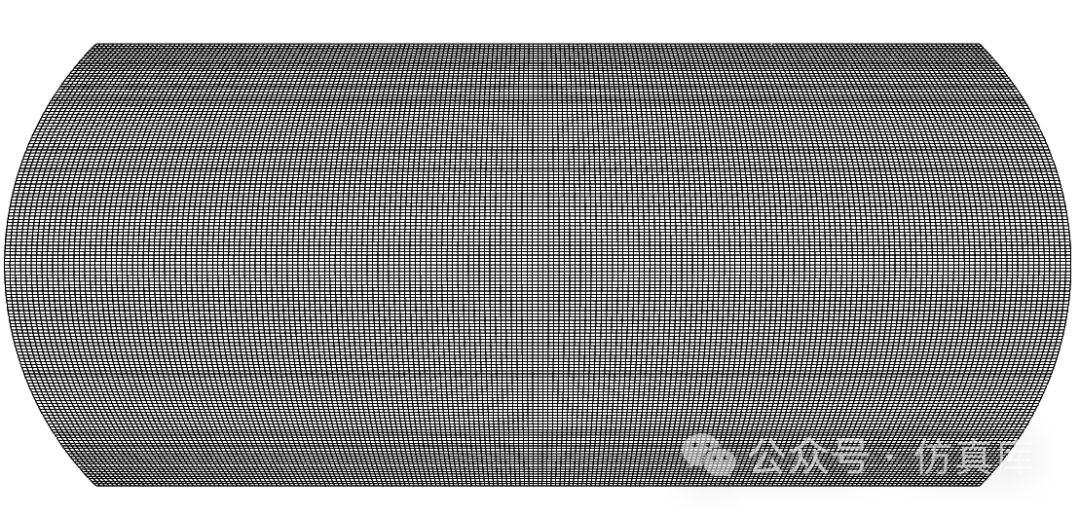

網格由SpaceClaim軟件生成的結構化網格。

1.2 General設置

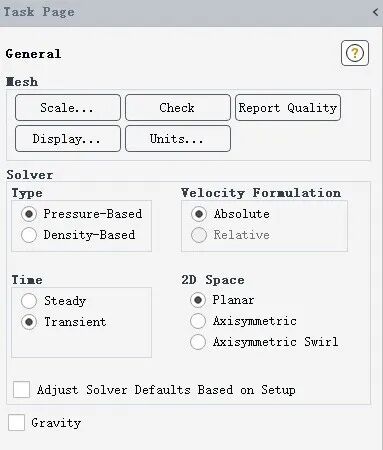

由于是晃動問題，此處設置為瞬態計算

1.3 材料定義

因案例只進行簡單模擬，此處添加材料為water。實際情況中要根據具體材料來設置。

1.4 模型設置

采用k-w SST 湍流模型，并開啟VOF多相流模型。VOF模型設置如下，并開啟表面張力，水的表面張力系數定義為常數0.072。

1.5 網格標記

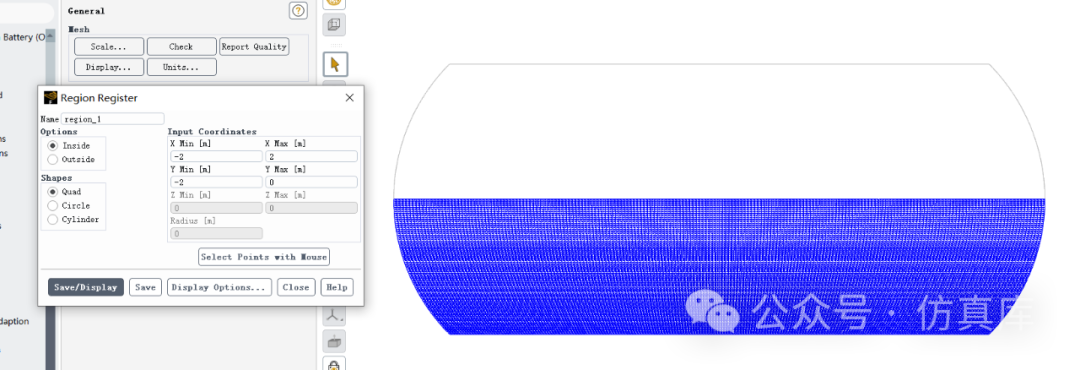

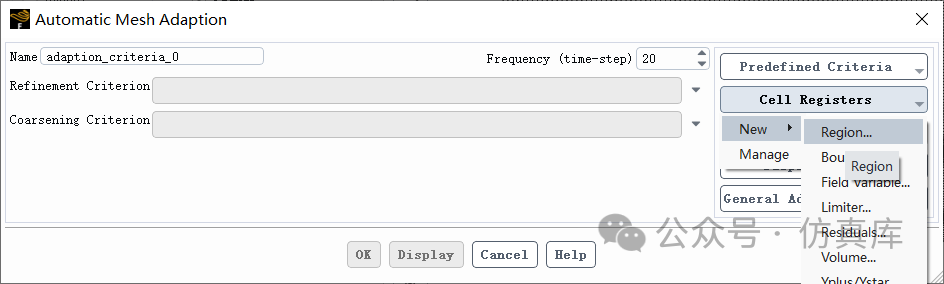

本案例中，水與空氣在罐體中各占一半。因此將罐體下半部分網格進行標記。

1.6 初始化設置

進行初始化，相2的體積分數設置為0。

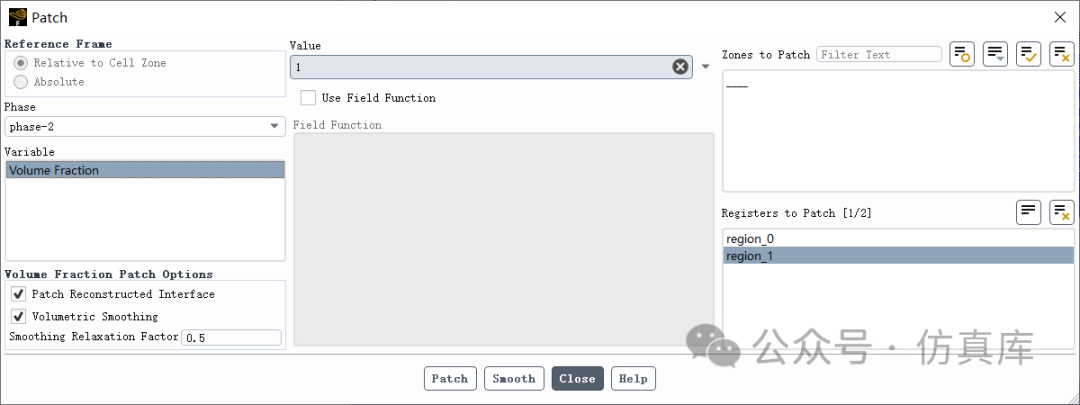

進行局部初始化，將罐體賦予水相。

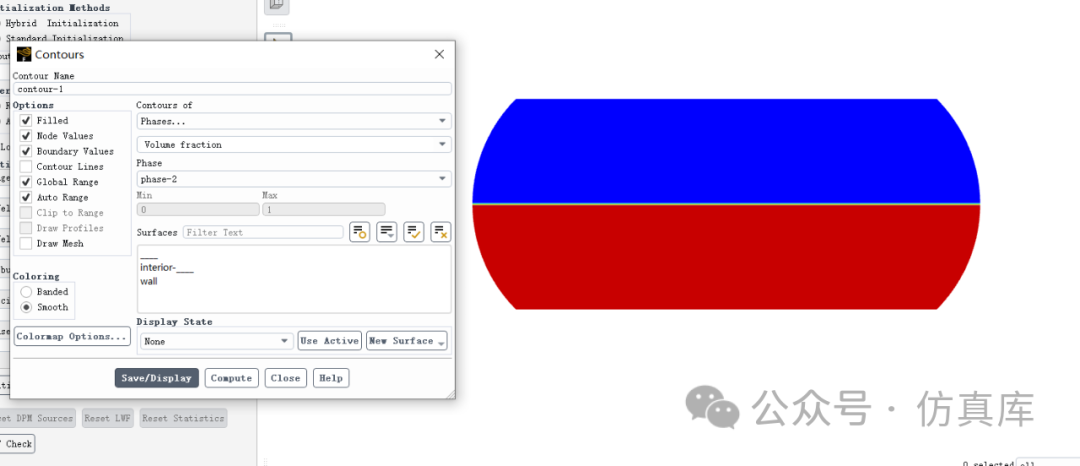

進行后處理云圖設置，若如圖所示，可發現存在多相情況，即初始化過程正確，可進一步計算，否則重新進行初始化。

2 定義命名表達式

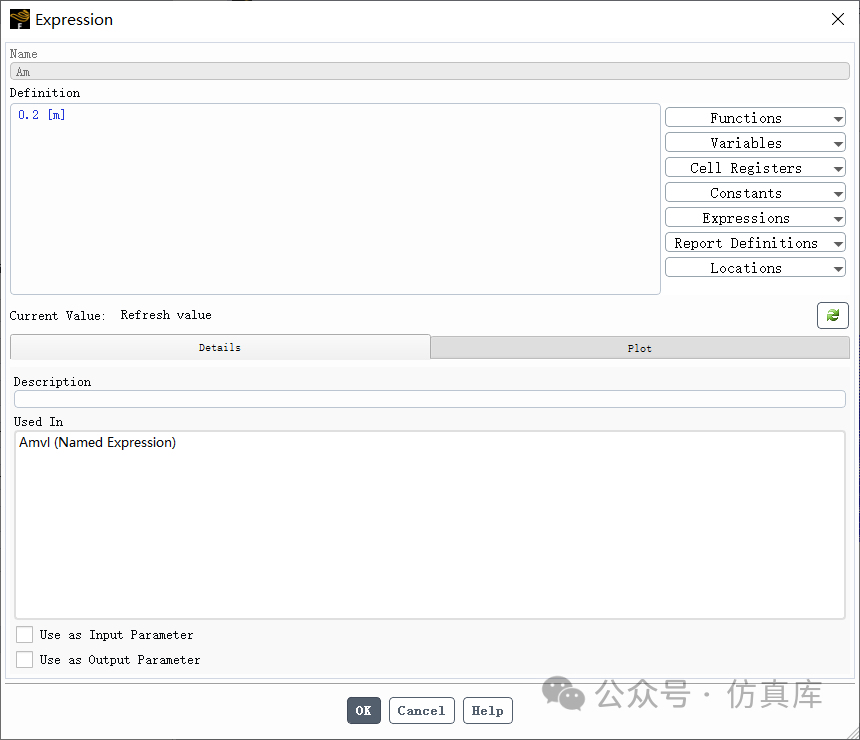

進行位移振幅設置，命名為Am，定義為0.2m。

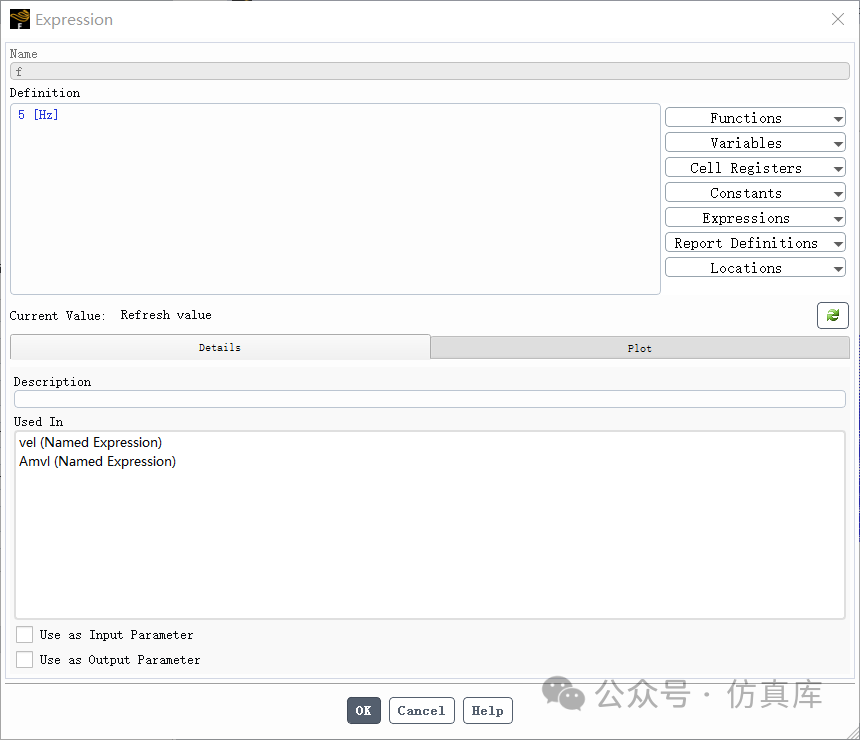

設置振動頻率，命名為f，定義為5Hz。

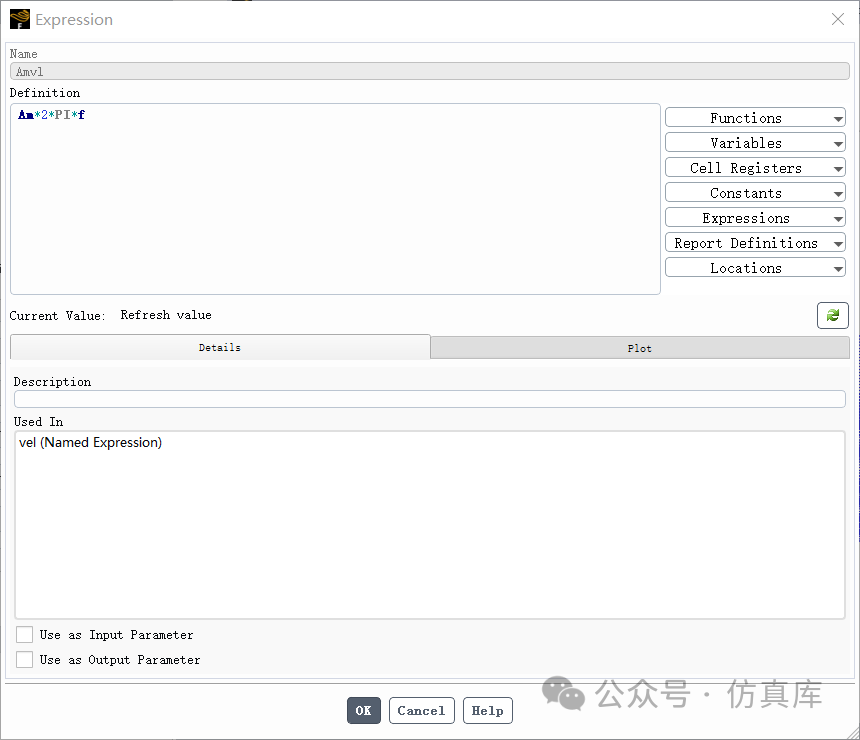

通過上述公式進行速度幅值計算：

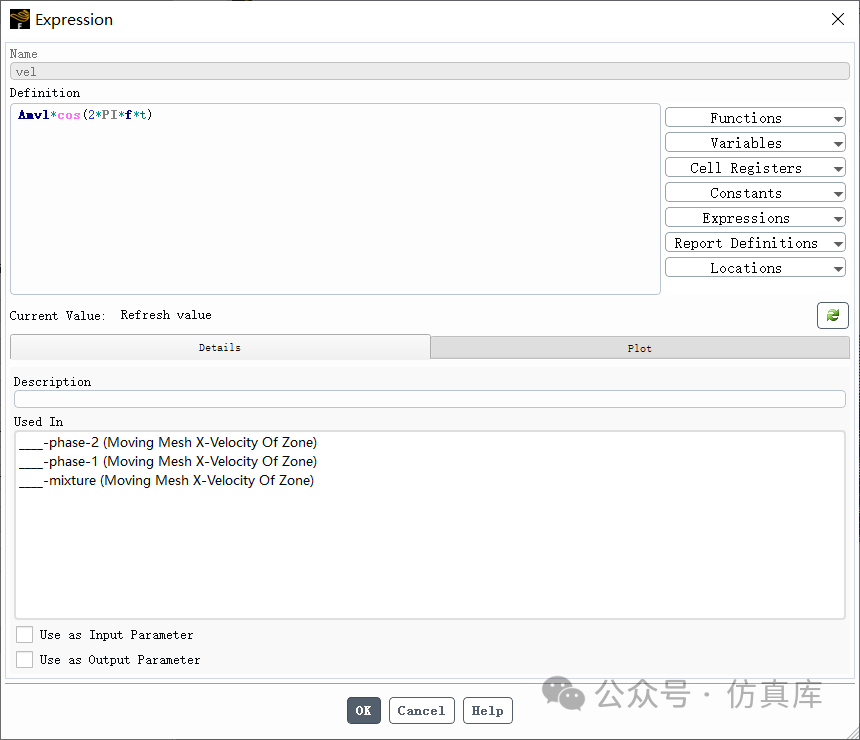

對晃動速度進行計算：

3 罐體運動設置

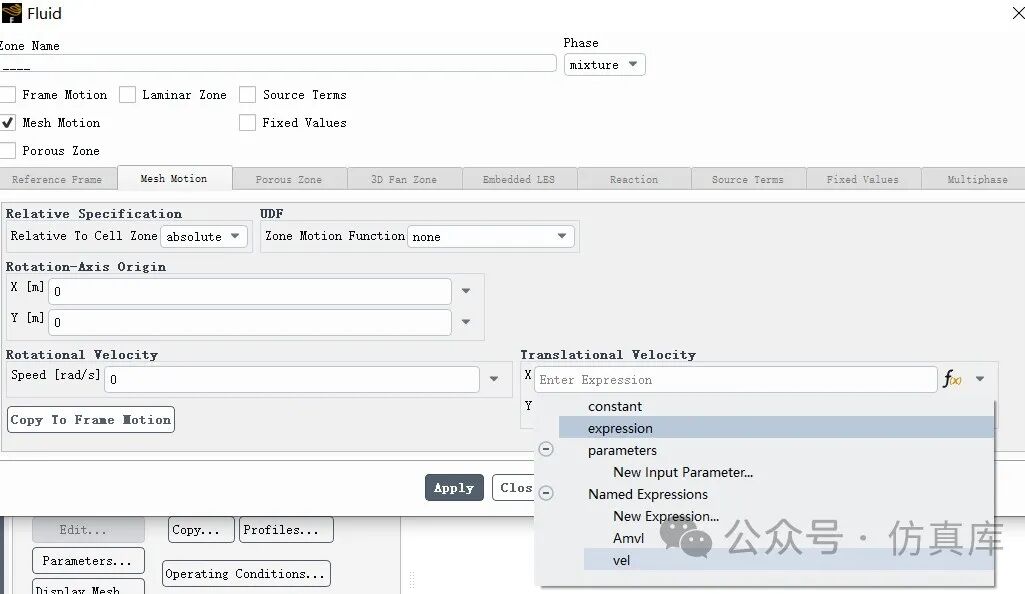

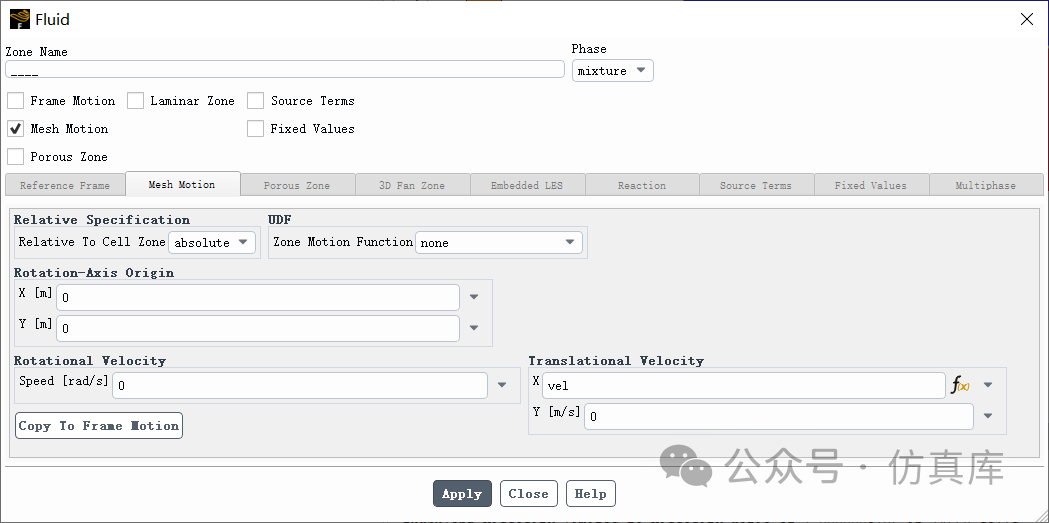

雙擊打開流體域設置，打開Mesh Motion功能，由于罐體在x方向上晃動，因此選擇x方向，點擊vel，將晃動速度賦予罐體內部流體。

4 晃動結果

對罐體晃動情況進行監測，液相分布情況如下。
