不同的求解器往往需要不同的文件格式，比如ALTAIR公司的OptiStruct/Radioss求解器需要的是一個后綴是.fem/.rad的一個文件、再比如說第三方的ABAQUS/Dyna需要的可能是后綴為.inp/k的文件。HM做完這部分的前處理工作之后，可以根據用戶的需求導出不同后綴的格式。

有了這個格式的文件之后就可以提交給求解器去做求解，求解器會run出一個結果來，我們?cè)儆煤筇幚砉ぞ摺LTIAR公司通用的后處理工具有HyperView（看一些動畫）結合HyperGraph（看一些曲線），做這種后處理的可視化工作，然后可以截一些動畫或圖片放到我們的報告里。

HM打開的只能是后綴是.hm的文件，其他的文件格式要想放到HM里邊來用的就是這里導入的功能。

用菜單欄里的“打開”的話一次只能打開一個模型文件；若窗口里已經有一個hm文件，此時再打開一個hm文件會把原來窗口的文件覆蓋掉，從內存移除然后新的文件進來。若窗口里已經有一個hm文件，此時使用導入再打開一個hm文件時（選擇文件后點擊瀏覽器下的Import），則導入的模型會和之前窗口里的模型共存（兩個模型文件在同一個窗口顯示）。

實際工作過程中操作的模型可能會非常大，一個工程師不可能做得完，會分工給多個工程師同時來做。每個人做一塊，做完之后就可以通過一個一個文件的導入把幾個模型合并到一起，拼成一個模型。

導入一個文件模型后看它的Model模型瀏覽樹，里邊有一個類型叫Components（最重要的一個Collectors），有限元的網格和幾何都存放在里邊。

注意，比如想導入Abaqus求解器文件，那么首先在一開始選擇配置模板時就應該先選擇Abaqus，然后再去導入（注意先后次序）。

Import Bom，如下圖，這個是導入一個Bom表。什么是Bom表：我們用一些CAD建模軟件去建模的時候，很多零部件創建好了之后往往會進行裝配，裝配完了后會有個目錄樹，目錄樹里邊的層級就體現出了這個模型結構的裝配關系；導入Bom導入的就是這個目錄樹，而不會把具體的模型導進來，就把它的目錄樹（裝配關系、層級關系）導入進來。

需要導入的文件格式，比如ProE的.ism文件、Catia的.Product文件（不是.Part文件，.CATIAPart是零件.CATIAProduct是裝配件），它是從裝配信息里邊去讀Bom表的所以得選擇包含裝配信息的文件把它給讀進來。

關于第五個導入小圖標—Import Connectors，如下圖，這個是導入焊點文件。

如果用戶有焊點文件，焊點文件就是說，尤其是汽車的主機廠，比如說整車上有好幾千個焊點，這幾千個焊點位置的三維坐標一個個去輸去建立連接的話，工作量非常大。所以會有焊點文件這種東西，我們的建模工程師可以幫我們導出焊點文件，后面基于焊點文件，我們可以快速的做出一些連接。

一定要記住，HM默認情況下.hm文件它里邊是包含幾何、包含有限元對象；幾何就是點線面體，有限元對象就是網格、節點、材料、載荷、邊界條件等等。HM的這個hm文件里邊包含幾何、包含有限元對象，但是如果用戶在HM界面里邊做完所有操作以后，導出了一個Solver Deck求解文件（比如說導出了一個OptiStruct的fem文件、Nastran的vdf文件），那么這個Solver Deck里邊呢它只包含網格、節點、材料、載荷、邊界條件等等這些有限元的信息。

hm文件包含有限元和幾何信息，Solver Deck文件只包含有限元，幾何文件只包含幾何。有Import導入就有Export導出，導出hm（Export Model）、Export Solver Deck、Export Geometry、Export Bom、Export Connectors（焊點文件）。

這里需要注意一點，Export Geometry（導出幾何）的文件類型基本都是通用格式（不能再導出像Catia.Part這樣的原格式）。

這個圖標只做簡單了解。實際上HM在很久之前可以做前處理，也可以做后處理（查看云圖、查看曲線），后來因?yàn)锳TAIR公司又專門開發了HV/HG這些專業來做后處理的軟件，但是HM做后處理的功能一直沒有移除掉，在面板區有個Post面板里的功能可以用來做一些簡單的云圖、簡單的曲線繪制的后處理功能。如果要用Post面板里的功能來做后處理，那么需要配和的結果文件就要在Load Results進行導出，它需要的結果是一個res文件，見下圖。比如說用OptiSruct求解會發現求解文件的路徑底下會生成一個res文件，這個文件實際上是配合我們HM里的Post面板來做后處理的。

復合材料顯示模式主要就是顯示復合材料（如碳纖維）一層一層的鋪層、以及鋪層的方向（比如0度、45度呀）等等這些信息。

geometry面板里的“cleanup tolerance”（幾何的清理容差）；cleanup tolerance在我們進行模型導入時就會產生作用。現在cleanup tolerance的設置值是0.01，假設要導入的模型非常非常小的時候，比如其中有兩條線的距離就是0.01那有可能在導入的過程中就會被清理掉就會被合并在一起。

再比如說mesh面板里的“element size”（網格尺寸）默認設置是0.4，見下圖所示。節點容差“node tolerance”設置值是0.0017，即我們這個模型里邊是不允許有兩個節點的距離近到0.0017之內，否則會被合并到一起。

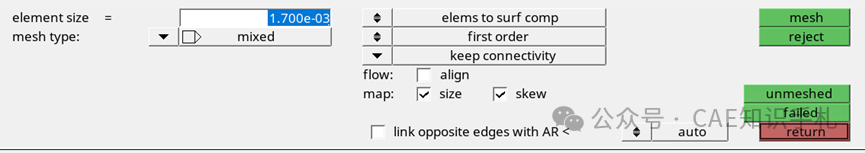

如果說用戶模型尺寸非常非常小比如是nm級別的，此時要畫的網格就非常非常小比如說想畫的網格尺寸是1e-5，會發現把1e-5輸進element size之后按回車會發現變成了1.7e-3，即此時系統不讓畫這么細的網格（即無法按照用戶的要求成功設置），如下圖所示：

仔細想想會發現這個1.7e-3即是因?yàn)榍斑匬references→mesh面板里節點容差“node tolerance”設置值是0.0017；實際對于HM來講畫多細的網格都是沒有影響的，關鍵就是在于我們?cè)O(shè)置的這個地方。

如果用戶碰到了無法畫精細網格的情況則首先就需要在Preferences→geometry面板里把“cleanup tolerance”調到合適模型尺度的大小（要是仍為0.01的話模型就會把距離小于0.01的線合并到一起），這里可以根據需要調到1e-7；同理Preferences→mesh里邊節點容差“node tolerance”設置值也要進行相應調整，比如相應調為1e-6，這里mesh面板里的目標網格尺寸倒是可以隨便填下element size，比如說調為0.001。關鍵就是調節geometry→cleanup tolerance和mesh→node tolerance，如果把這兩個調小之后再回過頭來就可以去2D→automesh→element size輸入1e-5了，用戶就可以根據需求畫小尺寸的網格了。

Preferences→meshing里還有個非常重要的一個設置是topology revision（拓?fù)湫薷模＿@個選項控制的是幾何和網格的互動（我們進行幾何更改時網格是跟著動的），比如以后我們?cè)谶M(jìn)行幾何清理的時候動了一個面上的一條線會發現它網格自動就變了，這個時候要想起來有這個選項是控制網絡和幾何的關聯性的。如果不想要幾何變得時候網格跟著變化可以在這里進行更改。

by attached選擇方式，無限往外擴展只要是和當前所選單元連到的都會被選中。

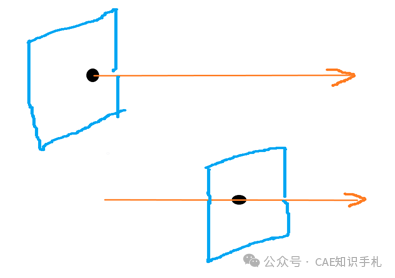

HM里有很多功能需要定義一個方向才能去操作，比如用戶想要移動一個對象則首先得定義一個移動方向。在HM面板里看到上圖（x-axis B）這種就是提示用戶定義一個面的。其中“x-axis”是指定義面的法向，“B”是定義面的基點；如下圖，可以試想要定義一個平面（藍色線框）位置，只需要選擇一個法向（橘線）和一個基點（黑點）就可以了。

在HM面板看到這種（N1N2N3）就是提示用戶定義方向的。

只選N1和N2的話兩點連線方向即是定義的方向；另一種就是N1N2N3三個點都選擇，定義的方向就是右手螺旋定則-三個點形成的法向。

Collectors的管理形式。Components里邊是放模型里的幾何和有限元的；Materials是放材料的，Properties是放屬性的（厚度信息等）；Load Steps是放工況的；Load Collectors是放載荷；Beam Section是放梁截面的；Sets是一些集合（單元集、節點集等）。

幾何里邊的點我們叫Points，網格/有限元里的點統一叫做Nodes。這兩個概念一定要區分開來，我們都叫點但要知道指的是Points還是Nodes。

我們?nèi)绾螀^(qū)分模型里到底哪些面屬于surfs哪些屬于solids呢？

當然不能像上邊的操作一樣先嘗試選選看，最直接的方式是通過調整幾何色彩顯示模式來辨別。

將模型幾何色彩顯示調整為By 2D Topo和By 3D Topo時模型顯示效果如下圖所示：分析二者顯示特點可以總結出結論：幾何這種對象本身對于面surfs和實體solids就不好區分。有些面是外表面其內部是空心的，這就需要我們明了模型里的幾何對象（包含點線面體）到底是實體還是空心殼。當我們切換到2D Topo顯示時（如上左圖），凡是不是2D的對象（即實體）它會顯示成藍色；當我們切換到3D Topo時（如上右圖），凡是不是3D的對象（也就是2D表面）會顯示成藍色。所以說我們?cè)谇袚QBy 2D Topo和By 3D Topo模式時，哪些對象是以藍色顯示的則代表不是我們當前視圖下這種。比如說在上左圖2D Topo模式下顯示的藍色對象就代表其是實體，在上右圖3D Topo模式下顯示的藍色對象就代表它不是3D實體而是2D的曲面。

那么我們是按照什么規則來區分這些Component呢？

即怎么來組織我們的模型呢？比如導入一個有一百多個零件的模型，是按照零件還是別的來區分Component呢？

一般來說模型導入進來，不同的零件會屬于不同的Component，也有可能一個Component包含有多個零件。一般來講我們會按照模型零件、材料、厚度的不同來區分組織模型的Component。

如上提到的例子，若一個包含一百多個零件的模型導入進來，我們可以根據這一百個零件去區分出來一百個Component；如果這一百個零件有五十個用的同樣的材料，我們也可以把它們歸于同樣的材料。

通常我們將模型導入進來，HM會自動分好Component。如果沒有分好，如系統將幾十個零件都放在了一個Component里，這個時候就需要用戶創建十幾個Component分別把這十幾個零件放進去。怎么放用的就是工具欄里的Organize功能（可以操作solids/surfs/elems）。

Components列表里會有且僅有一個名稱加黑顯示的Component。

加黑顯示是表示它為當前所處的Component即Current component，類似于一些軟件當前圖層的含義。

可以通過右鍵點擊相應的component使其切換為Current component。它的作用是如果用戶后邊新建的對象沒有額外指定的話，新建的對象會默認進入到Current component。除了Components容器，Load Collectors（裝力、力矩、壓強等載荷）也有當前的概念，即新建的載荷也會進入Current Load Collector。

我們?cè)谛陆ㄓ邢拊獙?duì)象或幾何對象的時候需要注意當前的Current component、Current Load Collector是哪個，我們新建的對象會跑到當前的這些容器里。新手會遇到一個小問題，比如在創建2D網格對象時創建后不顯示以為是沒創建成功，實際上是把當前component的網格顯示給關了。即我們?cè)趧?chuàng)建有限元對象時要注意檢查當前的component有沒有正確的打開顯示。

HM會根據不同的求解器模板把用戶操作結果寫出不同的格式。

CHEXA是在當前求解器OptiStruct模板下這個單元的標識，代表六面體。在其它求解器模板下可能叫別的。

122585是它的ID號；屬性PID是4號（若是0則表示沒有屬性）；G1~G8是這個六面體單元連接的六個節點。

fixed point是和幾何相關的（即要么和面相關要么和體相關），它是幾何上的特征點以實心的圓球繪制；point是用戶創建的空間里的獨立的點和任何體、面都無關系；這兩種點都屬于是幾何的點。

Temp Nodes是空間里獨立的和網格沒有關系，主要是用來做定位的，比如說用戶做某個操作時可能要沿著一個方向，而這個方向可能是由兩個Temp Node來定義的一個方向所指定的。所以一般Temp Nodes的作用是給用戶做一些操作時提供位置參考。

導入和導出時會有一個目標單位制Target units的選項，即想要使其導入、導出的時候是什么單位制，如下圖所示：

有的建模軟件建的模型實際上在導出的模型文件里邊是有單位信息的，但我們的HM里邊實際上沒有單位信息。

1.當我們拿到一個模型，首先要做的是幾何的編輯和創建、網格的劃分、然后來把模型正常的組織到一起進行連接；

2.接下來進行的是創建材料、屬性以及一些控制的卡片；

3.然后創建邊界條件和約束，比如說我們的荷載、接觸、約束、預緊呀等等；

4.接下來就是創建工況，工況就是它不 同的工作狀態；每一個工作狀態都要用一個工況來分析它的受力；

5.最后就可以進行求解，之后后處理。

OptiStruct生成的是.h3D文件。

OptiStruct默認輸入的是每個單元中心點的應力（即Averaging method是None），也就是說一個單元只有一個應力值。

我們可以選擇Averaging method→simple→Apply使應力區域均勻顯示。

歡迎留言批評指正。如果本文存在不夠清晰或準確之處，請您不吝賜教。

個人學習總結，整理不易，未經本人允許請勿搬運。
