摘要

圓錐折射是一個眾所周知的現象，發生在雙軸晶體中，入射高斯光束被轉換成一個環形光束，其光強分布與入射偏振有關。很多偏振計量的應用都是基于此現象開發的。在這個案例中，我們利用快速物理光學軟件VirtualLab Fusion，演示設計了一個具有兩個雙軸的偏振計，每個臂上都有一個晶體。

建模的任務

如何從檢測結果中識別入射場的偏振狀態？

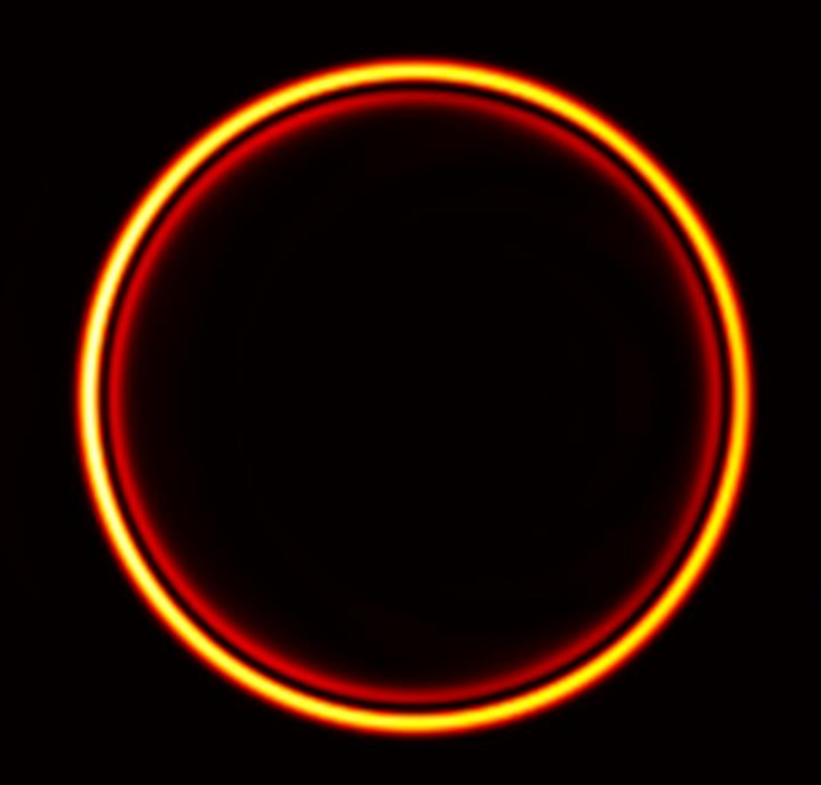

雙軸晶體中的錐形折射

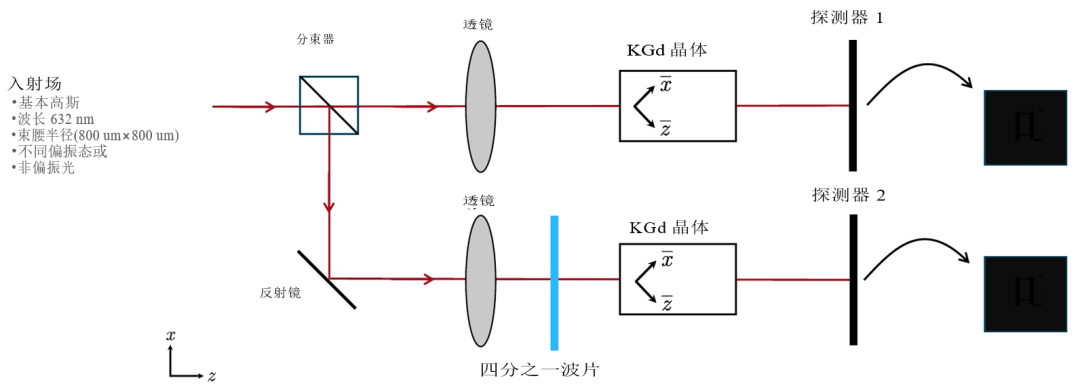

光學設置遵循Peinado等人.Optics Letters 38.20(2013):4100-4103。

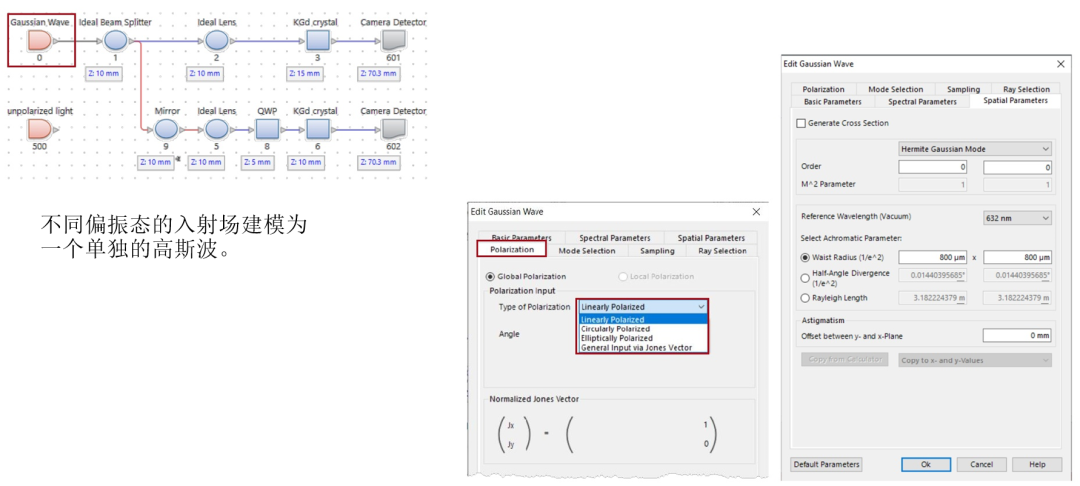

系統構建模塊-偏振光源

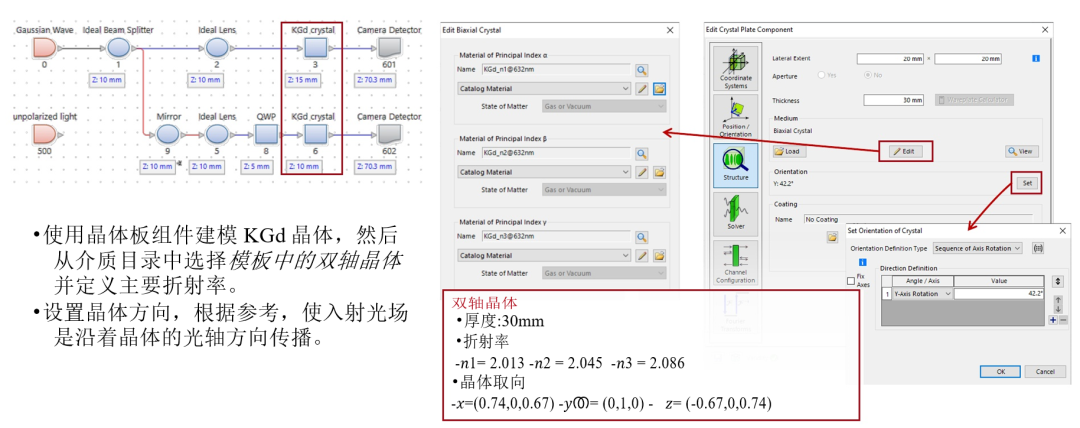

系統構建模塊-雙軸KGd晶體





參數跟隨c.f. Phelan等人，Opt. Express 17, 12891-12899 (2009)

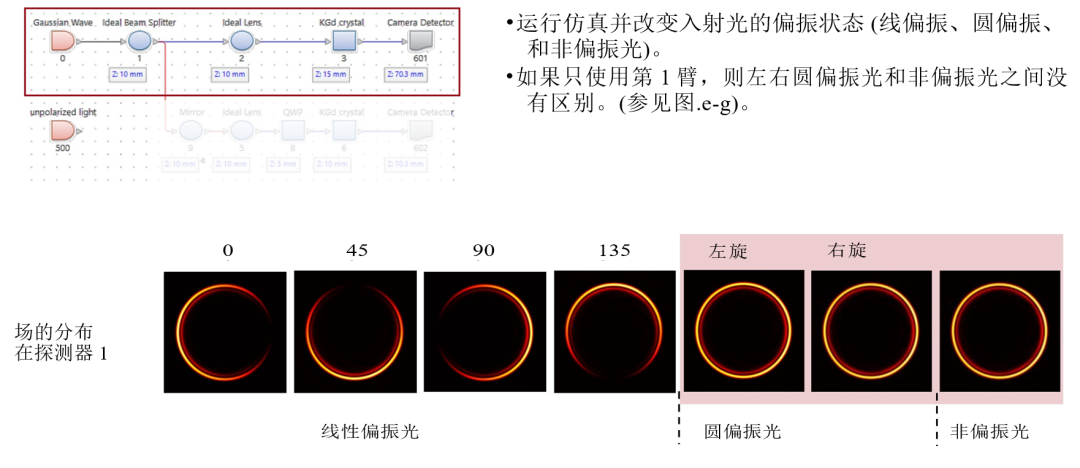

仿真結果

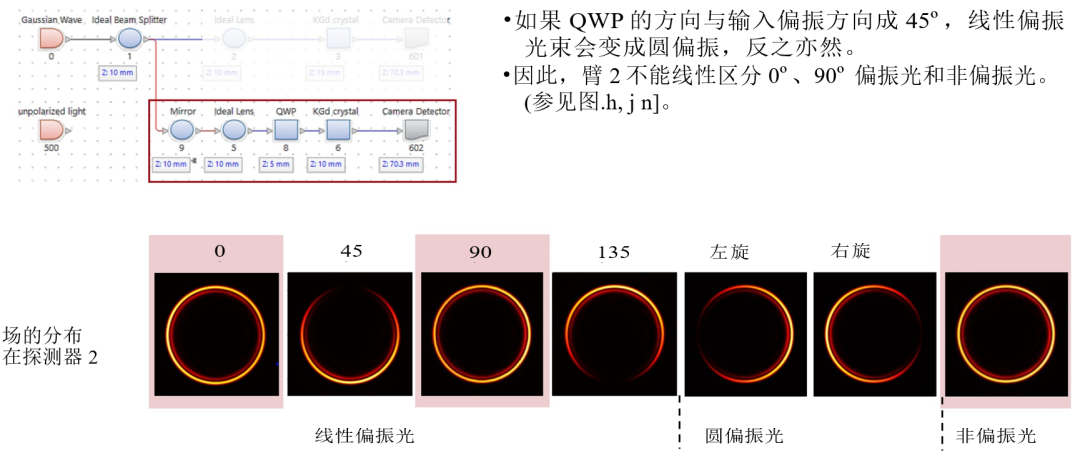

仿真結果
