在現代數控加工領域，工藝設計與仿真驗證的深度融合已成為提升生產效率和加工安全性的核心環節。在競爭無比激烈的機加工企業，價格昂貴的高端數控機床是企業的核心資產之一，一次撞機事故將造成高端數控機床的精度不可修復，直接給企業帶來不可逆的巨大經濟損失。

海克斯康工業軟件NCSIMUL是一款專注于數控機床加工仿真及優化的軟件。通過在軟件中的虛擬機床和控制器，可直接仿真機床上使用的G代碼文件，將G代碼程序的安全問題提前發現并規避。傳統CAM編程軟件缺少G代碼層面的仿真驗證，因缺乏G代碼層面的全機床仿真造成的零件過切，零件報廢，甚至是撞機的事故比比皆是。通過CAM接口傳遞的完整仿真數據（刀具庫，毛坯產品模型，NC程序等），可極大的減少仿真環境的配置時間。NCSIMUL可精確使用G代碼模擬整個材料去除過程，提前識別過切、碰撞、干涉等潛在風險。

海克斯康工業軟件公眾號將逐篇與各位粉絲分享NCSIMUL與各大主流CAM軟件接口配置文章合集，供各位粉絲日常工作和學習參考。

NCSIMUL

hyperMILL

本次為大家分享的是hyperMILL與NCSIMUL仿真系統間的CAM接口（CAM Interface）配置及使用，實現從編程到仿真的無縫數據傳遞，節省仿真環境配置時間。

01

接口安裝

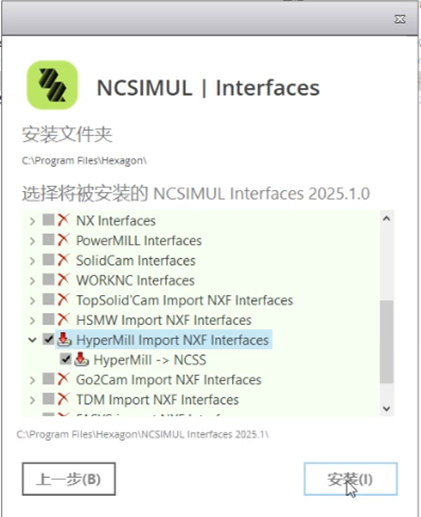

NCSIMUL Interface是NCSIMUL針對第三方CAM軟件開發的數據接口程序。在安裝NCSIMUL時，可以直接選擇安裝Interface。如下圖所示，Interface幾乎涵蓋了市場上所有主流的CAM軟件以及每個CAM軟件的多個不同版本。可以勾選自己需要安裝的CAM接口進行安裝。

02

CAM接口的配置

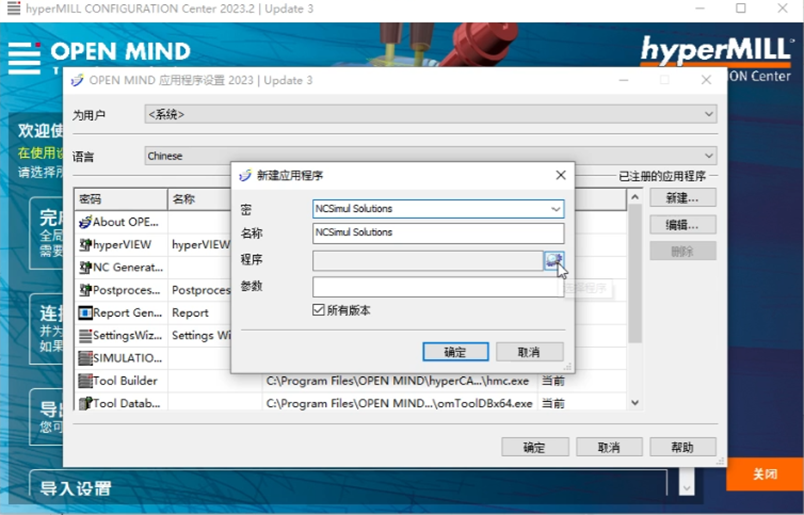

安裝完成之后需要對接口進行配置，打開hyperMILL的“CONFIGURATION Center”，選擇“連接應用程序”，然后新建應用程序，下拉選擇“NCSimul Solutions”，點擊確定，退出即可。

03

CAM接口應用

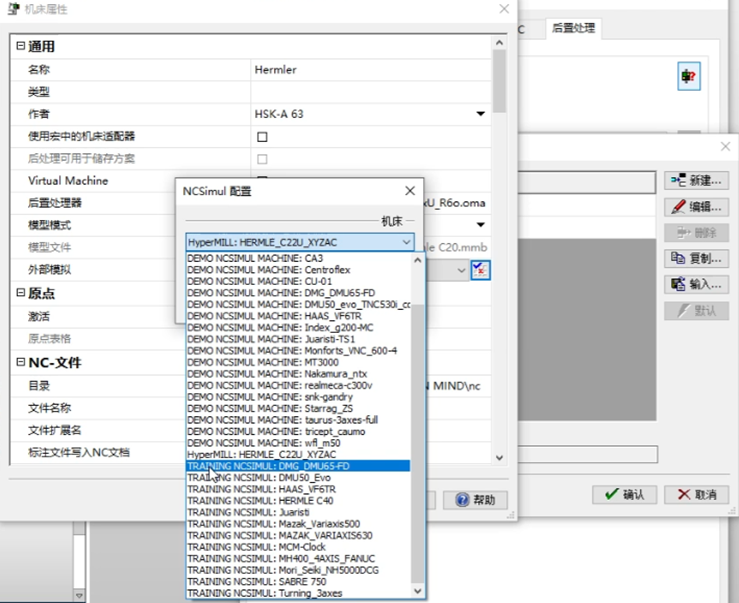

打開需要模擬的hyperMILL編程圖檔，打開“工單列表”中的“后處理”，進入機床管理界面，然后點擊“編輯”，在外部模擬中，選擇“NCSimul Solutions”。點擊“外部仿真配置”，進行仿真機床的選擇。結束之后，退出工單列表對話框。

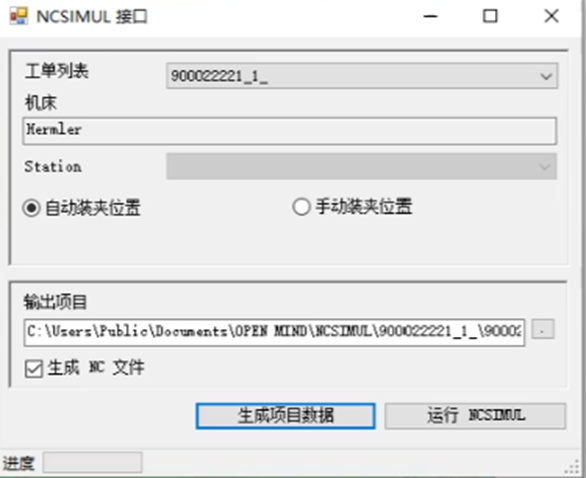

在工單列表上右鍵，選擇“公用程序”，然后選擇“NCSIMUL”，彈出NCSIMUL接口對話框，根據需要對接口參數進行配置，然后點擊“運行NCSIML”。

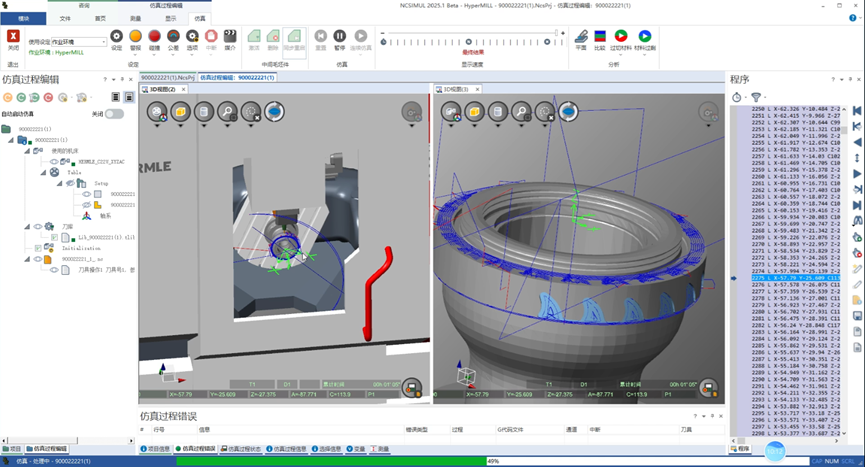

NCSIMUL自動啟動，然后自動導入仿真所需的機床，刀具，毛坯，產品模型以及G代碼程序。根據需要，對NCSIMUL初始化中的坐標系進行定義，然后進行仿真。

04

操作視頻

視頻中詳細介紹了NCSIMUL與hyperMILL接口的安裝、配置及使用全過程。
