JCMsuite是一款來自德國JCMwave公司、最適于復雜納米光學系統的仿真和設計軟件。它利用最先進的技術，為光學、連續介質力學和熱傳導問題提供快速準確的數值求解。它提供易用的腳本環境、可集成分析工具（如MATLAB、Python等）、機器學習優化技術等功能。”

JCMsuite是一款功能強大且靈活的仿真計算軟件，最適于復雜納米光學系統的仿真和設計。它利用最先進的技術，為光學、連續介質力學和熱傳導問題提供快速準確的數值求解。JCMsuite為您提供易用的腳本環境使用界面，并能完全集成在數據分析工具包中，且通過最新的機器學習技術優化您的光學系統。

01

—

復雜光學系統的仿真

JCMsuite是一個完整且易用的有限元計算軟件，用于計算復雜納米光學系統中的電磁波、彈性和熱傳導。 基于數學和計算科學理論，JCMsuite擁有極短的計算時間、緊湊的數據空間需求和高度可靠性。

02

—

分析和優化

JCMsuite包含用于高效地分析和優化納米光學器件或其他光學系統特性的工具。高級的機器學習技術可以有效地搜尋最佳設計，并顯著縮短開發時間。

03

—

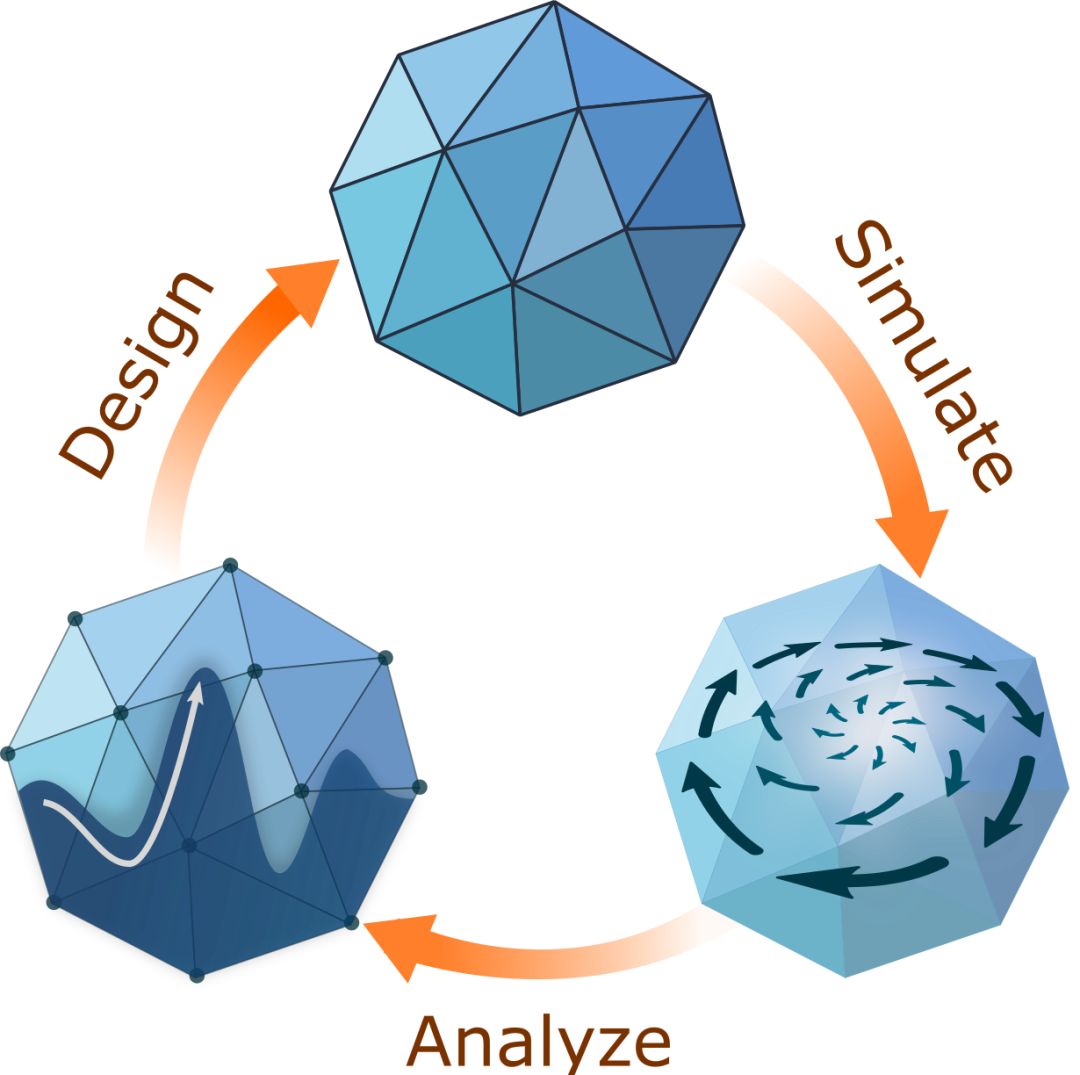

JCMsuite技術

JCMsuite是基于先進的數學方法和計算科學技術。它利用有限元方法（FEM）的強大功能和靈活性來實現快速準確的仿真計算，并使用最新的機器學習技術來優化復雜的光學系統。

1、CAD和網格劃分工具

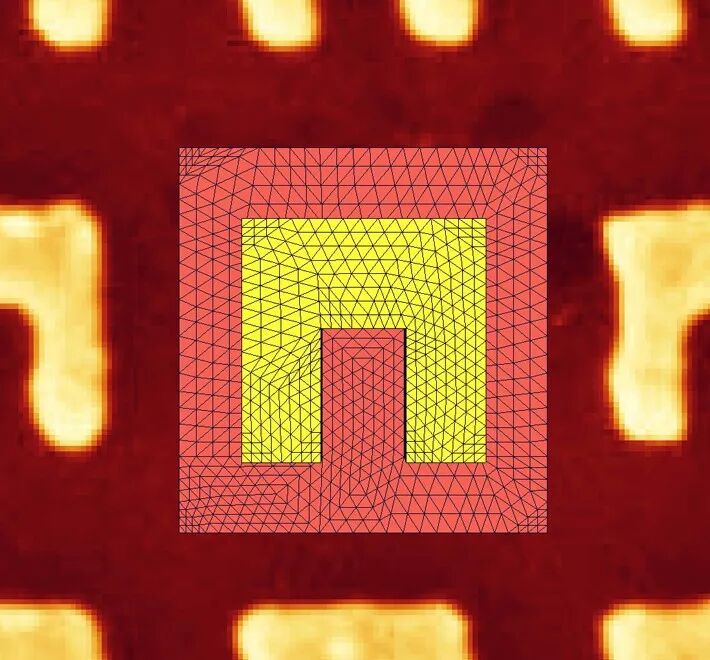

JCMsuite幾何創建和網格劃分工具專門用于光子應用。

• 形狀和幾何形狀：可以使用線性或彎曲單元創建各種CAD幾何圖形，例如2D和3D基元、擠出、圓角形狀和自由形狀等。
• 對稱性：通過定義周期性、鏡像對稱網格或通過在圓柱和扭曲坐標系中操作，可以大大減少計算時間。
• 無限結構：支持多層、分層外部域和波導結構。

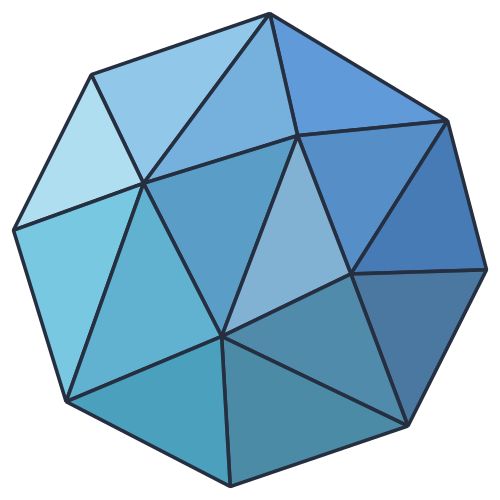

• 自適應網格：自動網格細化。角點和標準的網格細化就可進行高度精度的計算。

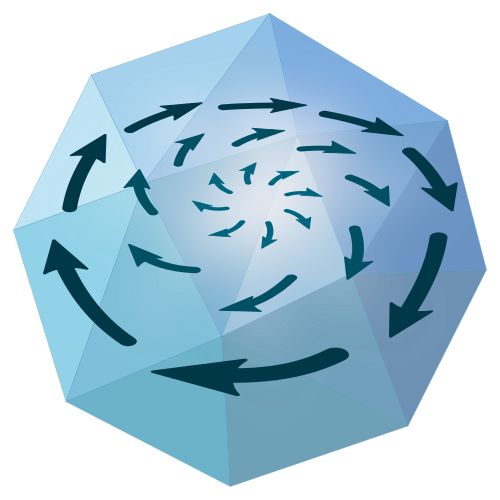

2、Hp-FEM求解器

有限元法（FEM）為解決科學和技術挑戰提供了一種通用、嚴謹、功能全面且非常快速的方法。

• 問題類型：JCMsuite能完美解決光學散射問題、波導設計問題、光學諧振問題以及線彈性問題、熱傳導問題和這些類型的任何耦合問題的時諧麥克斯韋方程。
• 自動數值設置：依賴于基于殘差的誤差估計，自動選擇各種數值設置，例如有限元度和PML設置（完美匹配層）。
• 材料和源：可以定義各種材料屬性，例如復雜和各向異性材料介電常數和磁導率張量、分散特性、導熱系數和剛度等。可以通過如平面波、周期性或孤立的偶極子、波束和波導模式來激勵結構。
• 后處理：特別支持和有效計算光學中所有必需的后處理，如傅立葉變換、遠場、能量通量、重疊積分、光學成像、共振膨脹和Purcell因子等。

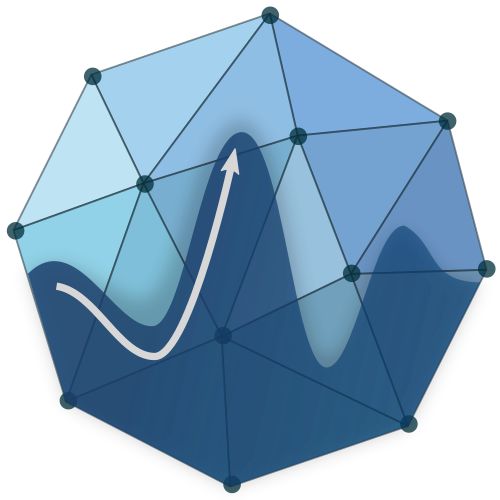

3、分析和優化工具包

機器學習技術可以有效地分析和優化光學系統的性能。

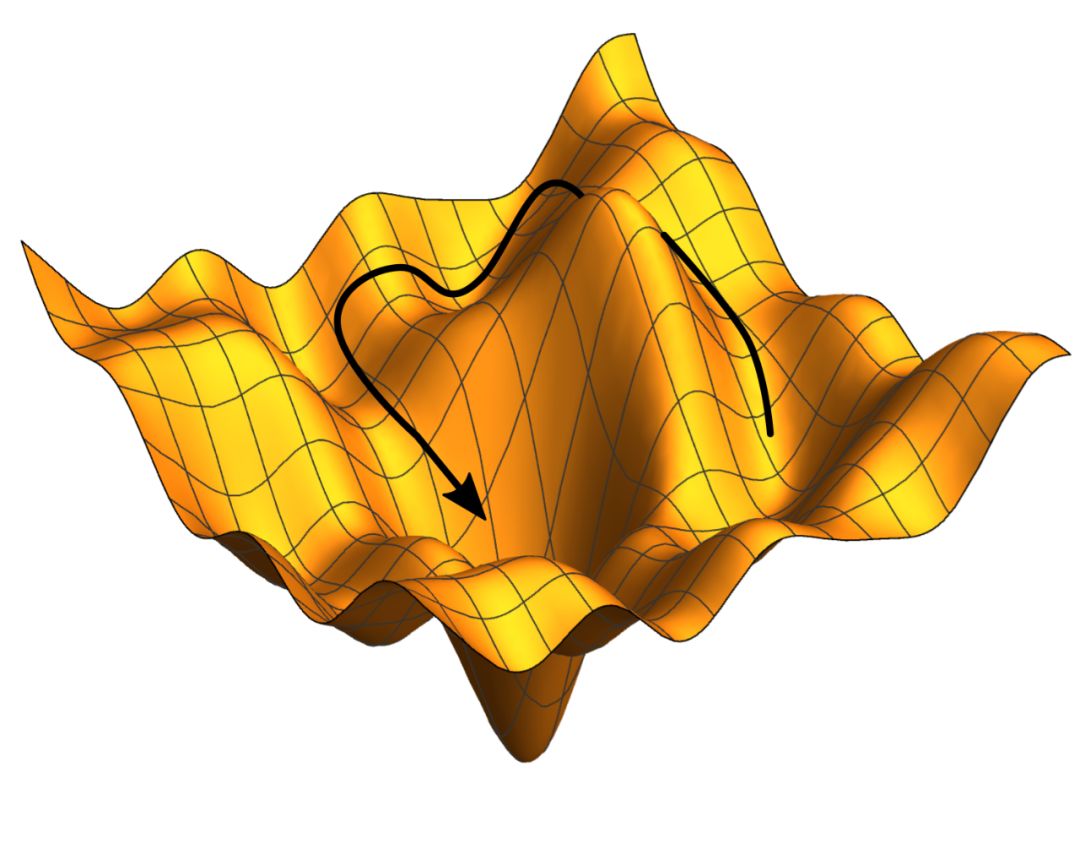

• 優化：貝葉斯優化是一種高效的優化方法，能以更短的計算時間開發高性能設備。其他支持的優化方法包括Downhill Simplex優化，粒子群優化(particle swarm optimization)，差分進化（differential evolution）和L-BFGS-B方法。
• 積分：基于高斯過程，可以用相對較少的模擬結果計算參數積分。
• 預測：在學習階段之后，可以針對未知參數預測光學系統的性能。

04

—

應用領域

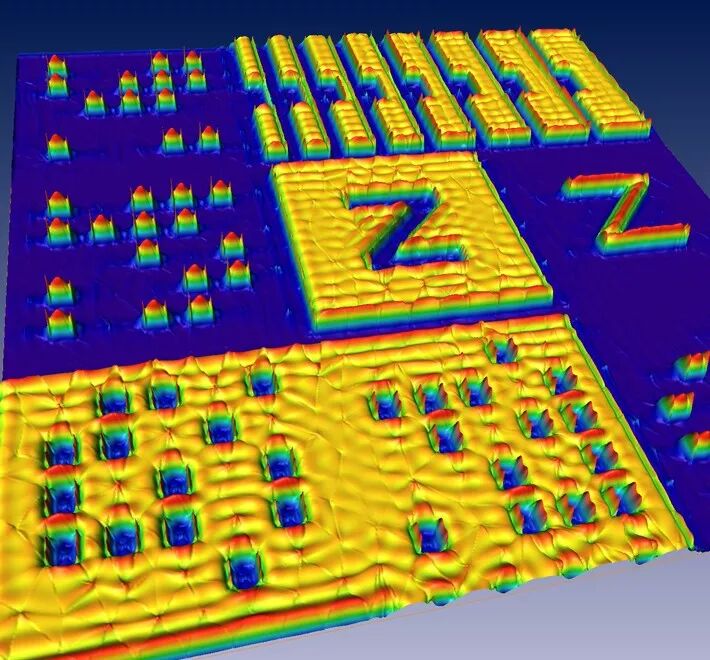

1、計算光刻

JCMsuite允許完整的光學模擬鏈：復雜照明的描述、通過光學成像系統和光掩模傳播的光場計算、直到光刻膠中的圖像形成。

2、計算計量

周期大于照明波長一半的結構的光學計量已成為標準的計量技術。然而，快速和嚴格的模擬技術以及設計的測量裝置的發展產生了在深亞波長范圍內的光學計量方法。

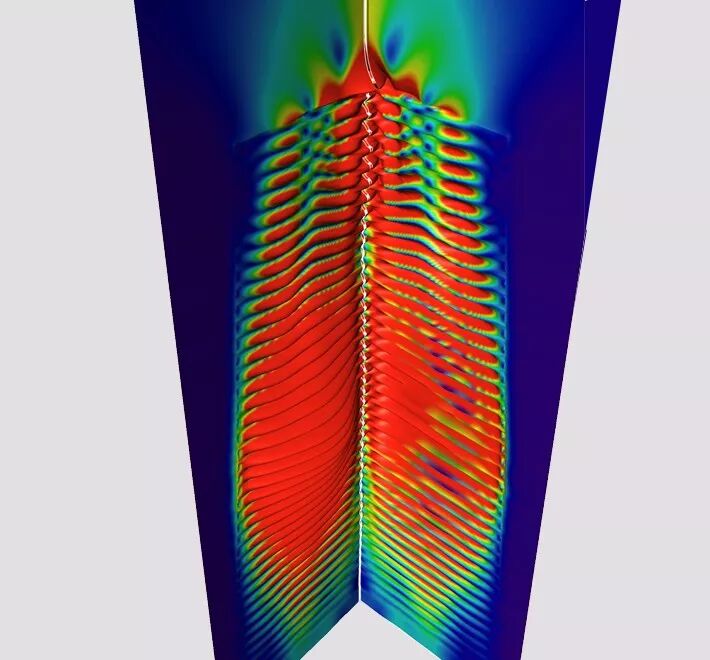

3、波導和光纖

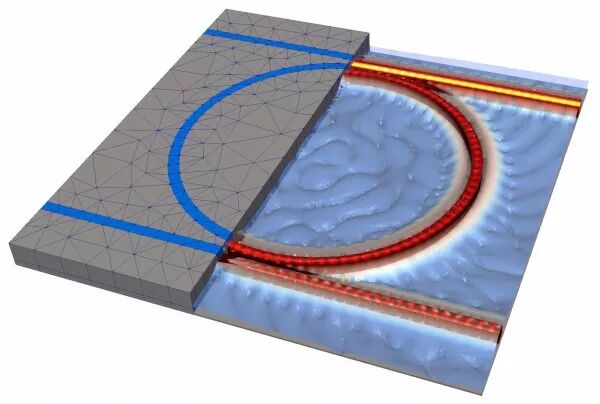

JCMsuite計算各種波導的波導模式和相應的傳播常數，包括單模和多模光纖、光子晶體光纖、微結構光纖、集成光波導、等離子體波導。圓柱和扭曲坐標系中的模式計算可嚴格計算波導彎曲的影響。

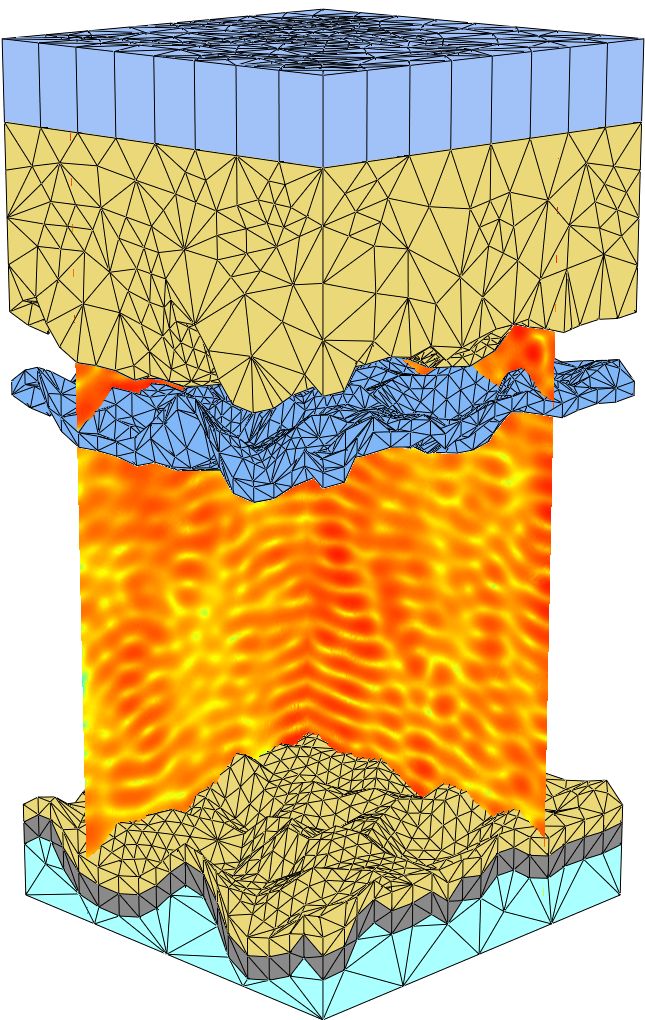

4、光伏

JCMsuite支持提高光伏效率的所有方面：層結構和材料成分的效率分析、隨機和微結構層的影響、背反射和表面、規則或隨機分布等離子體粒子的等離子體效應和包括頻率轉換在內的非線性效應。

5、光源

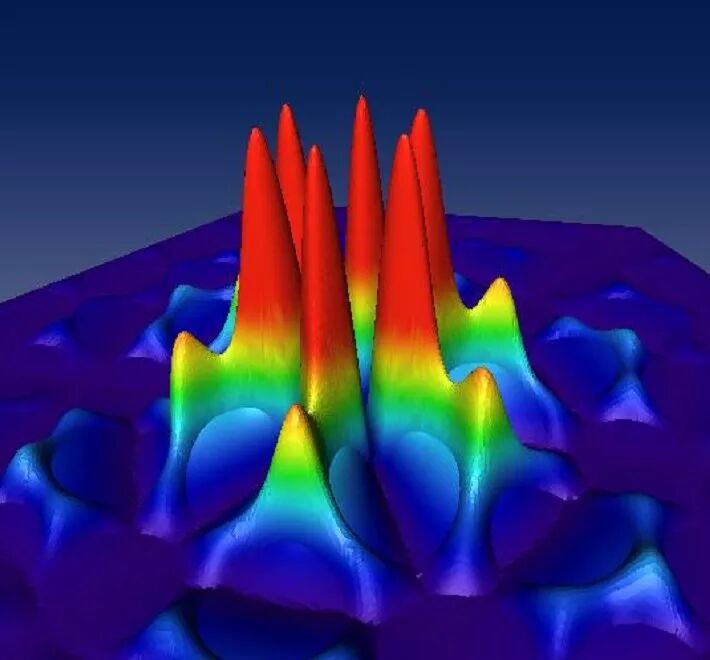

諸如激光二極管、VCSEL、LED、OLED和單光子源的光源是光學器件的基本構建單元。JCMsuite可以有效地模擬和優化其光學特性，包括遠場分布、光纖耦合效率和熱透鏡效應。

6、納米結構材料

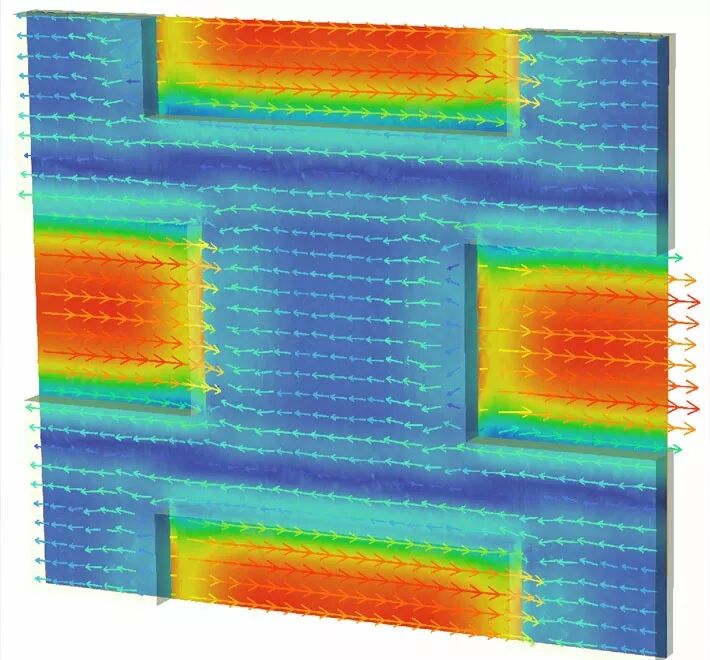

JCMsuite允許設計和分析新納米結構材料的光學性質。如等離子體材料、手性材料、光子晶體和準晶體、超材料、粗糙界面、納米復合材料等等。
