創建CAM坐標系可以將設計模型的坐標系轉換為機床能夠理解和執行的坐標系，從而使加工過程能夠順利在機床上實現。比如五軸聯動加工中心，需要通過合理的CAM坐標系設置，才能夠充分發揮其多軸聯動的優勢，實現復雜曲面的高效加工。

海克斯康工業軟件EDGECAM使用“WCS（工作坐標系）”功能來創建多方向坐標系。在EDGECAM中通過“工作平面”選項，可以靈活地拖動、旋轉坐標系，使它符合你想要的方向。例如下圖，當加工一個有復雜斜面的零件時，把坐標系旋轉到斜面方向，能更方便地設置刀具軸向和加工路徑方向，實現復雜零件的加工和工藝規劃，大大提高零件加工的準確性和效率，降低生產成本，提高企業競爭力。

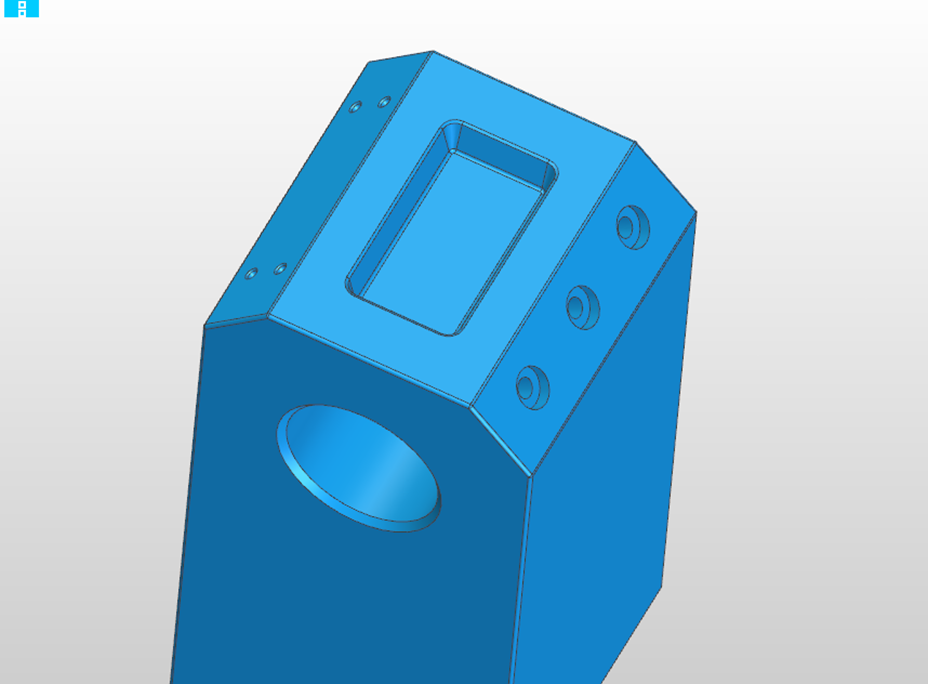

接下來我們就以下圖模型為例，為各位講解如何在EDGECAM中創建多方向坐標系來滿足加工。

01

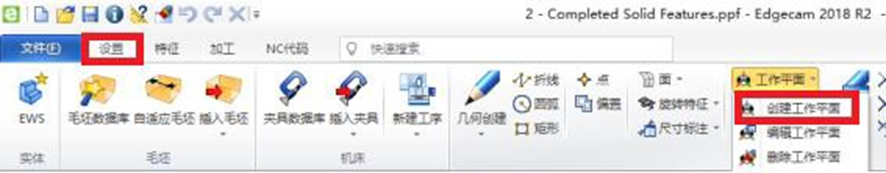

在EDGECAM軟件菜單欄中點擊設置“工作平面”，選擇“創建工作平面”。

02

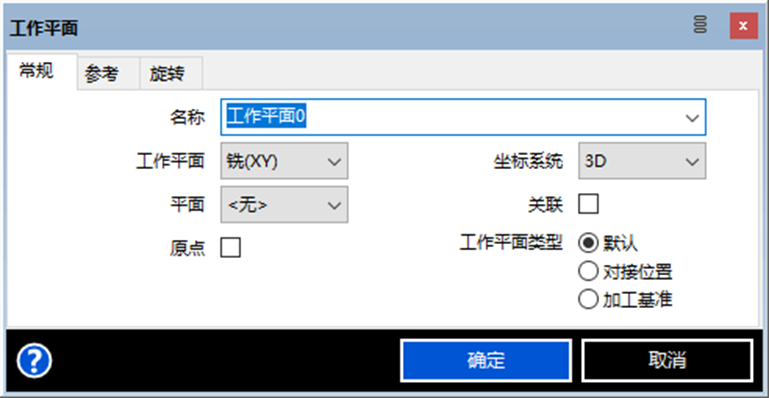

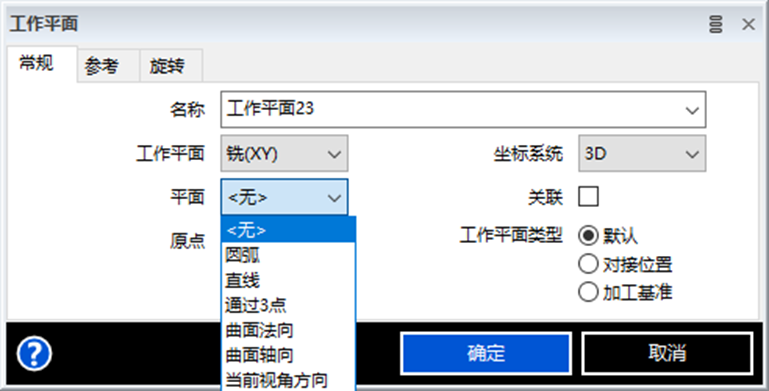

勾選原點和關聯。原點指選擇原點位置；關聯指關聯刀具路徑相關操作平面下拉菜單里面有一些定義工作平面的方法可供選擇。

圓弧：提取圓弧特征，選擇圓弧，以圓弧建立面，以法面為Z軸建立坐標系；

直線：提取直線特征，選擇直線，以直線方向為Z軸建議坐標系；

通過 3 點：選擇三點建立面，以法面為Z軸建立坐標系；

曲面法向：選擇一個面，以法面建立坐標系；

曲面軸向:選擇圓弧面/孔以軸心為Z軸建立坐標系；

當前視角：以當前視角為Z軸建立坐標系；

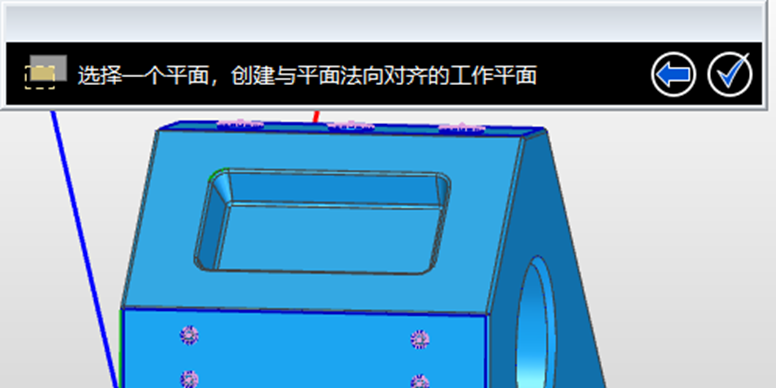

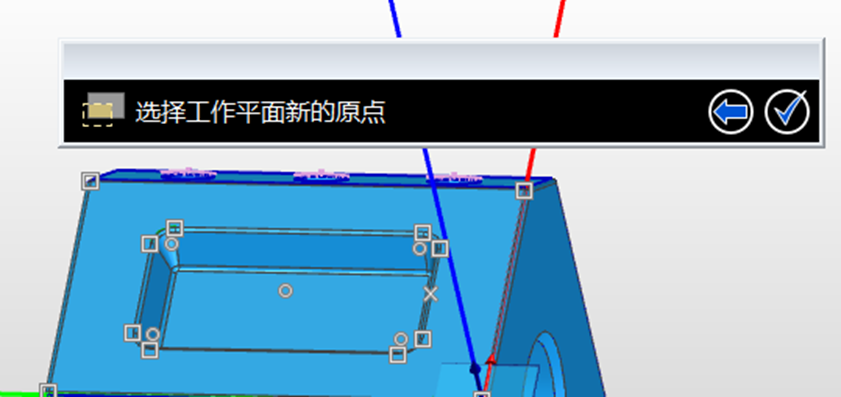

以曲面法向為例：根據提示選擇面，選擇點建立坐標系；

其他G54，G55，G56，根據以上步驟編寫。

03

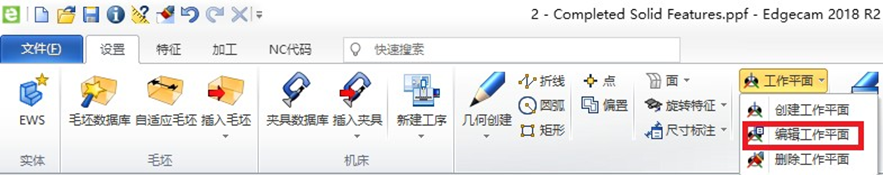

坐標系修改/編輯坐標系。

注意：建立坐標系只能定位 Z 軸導向。Z 軸正負方向，XY 的方向還不確定，這時候就需要將坐標系進行編輯。

04

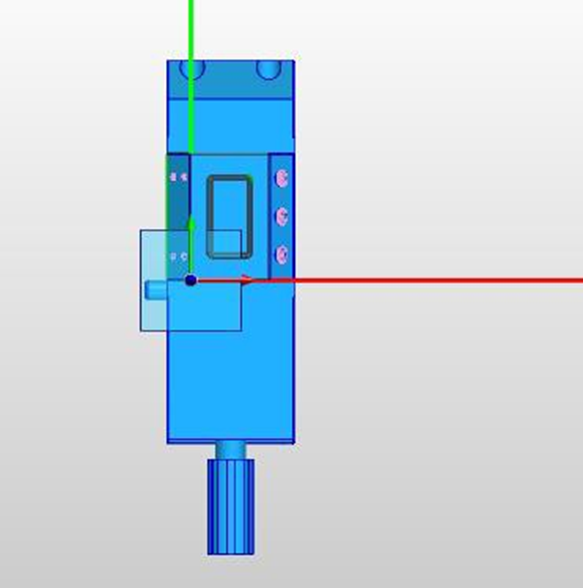

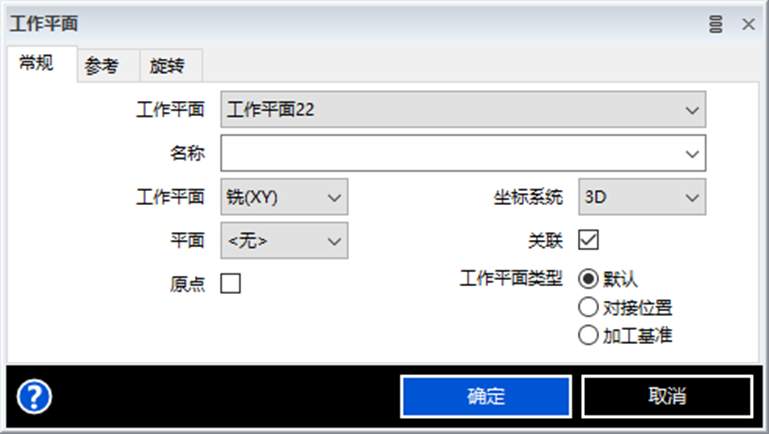

編輯坐標系：找到要編輯的坐標系。

05

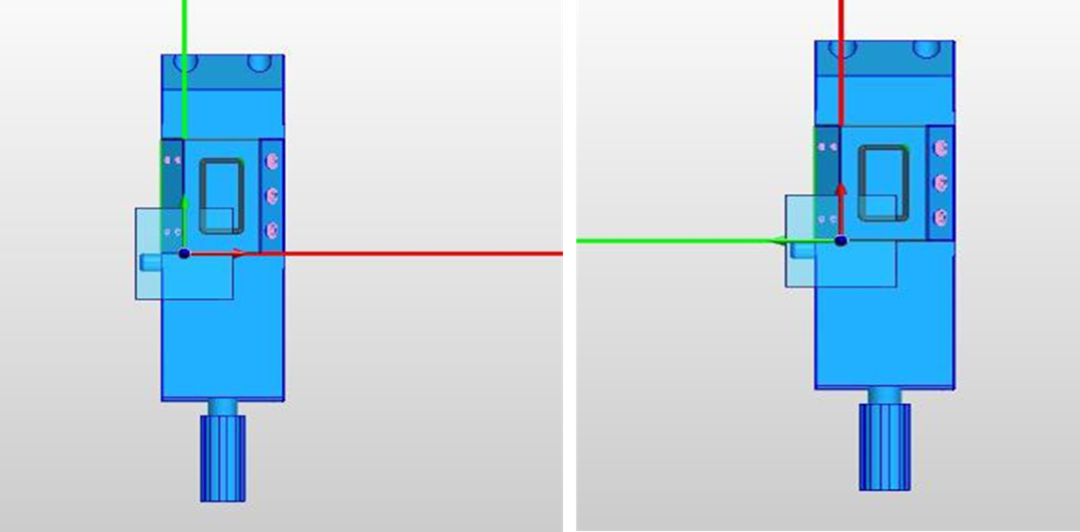

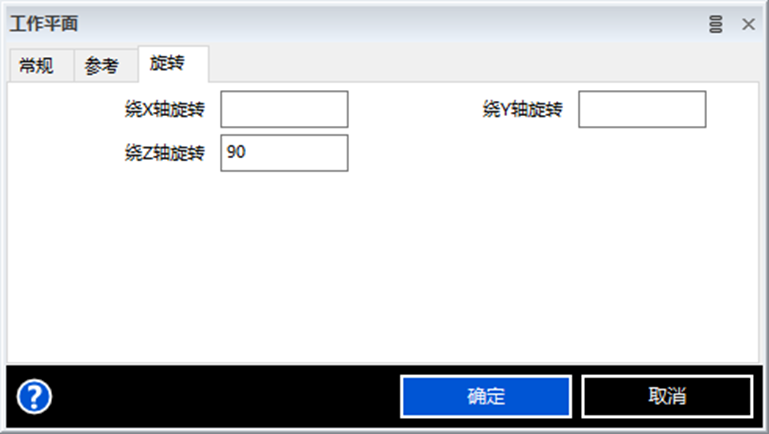

繞 Z 軸逆時針旋轉 90°。

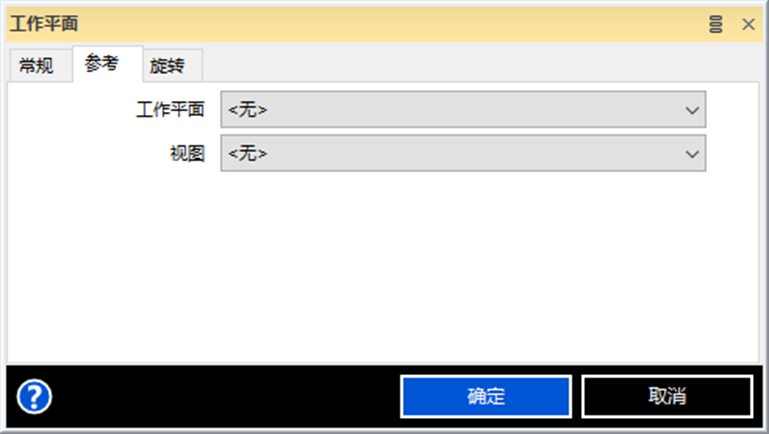

選擇一個工作平面，用作構造新工作平面。

注意：工作平面:選擇一個參考工作平面，從中獲取信息來創建新的坐標系視圖：選擇一個引用視圖，從中獲取信息來創建新的坐標系。
