Dytran&Actran

聯合仿真概述

在碰撞及跌落分析中，如何計算結構在整個響應過程中的聲學響應？本案例以啞鈴跌落甲板為例，展示如何計算其在跌落過程中的應力響應與時域的聲學響應。

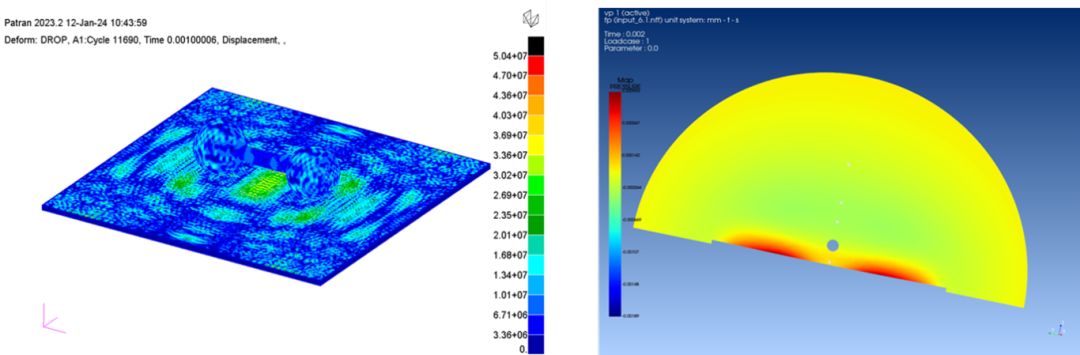

圖 1 啞鈴跌落分析

01

瞬態沖擊分析

約束金屬板四周的自由度，設置啞鈴碰撞的初始速度以及與板之間的接觸邊界條件。

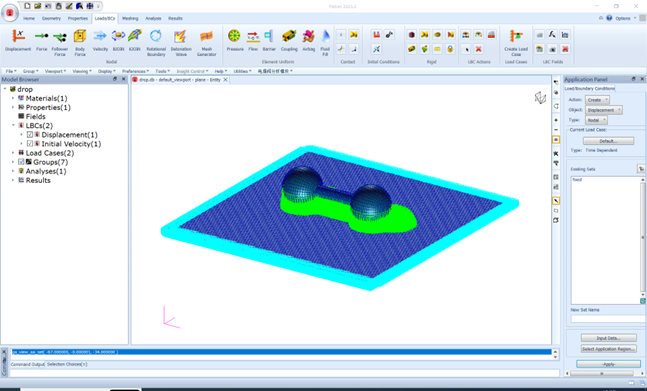

圖 2 邊界的設置

在結果輸出設置中，除了結構分析需要的應力應變以外，還需要設置加速度輸出項作為后續聲場分析的輸入條件。計算結果如下圖所示：

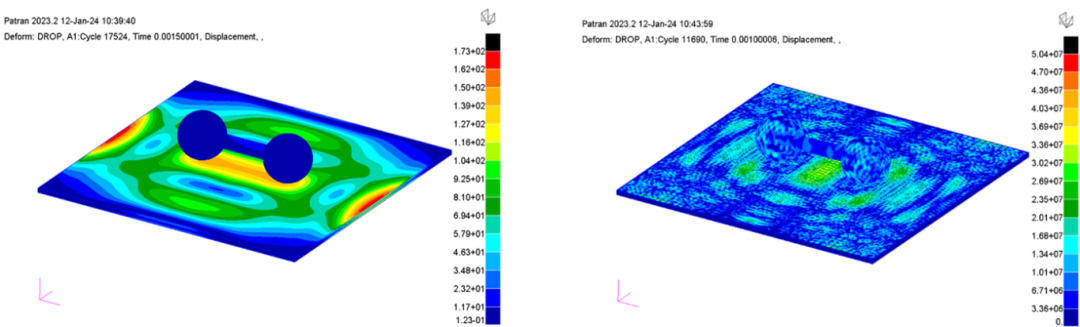

圖 3 碰撞瞬間應力與加速度云圖

02

時域聲場分析

采用Actran中的Time Domian Analysis工具，計算碰撞過程中的時域聲學響應。使用Finite Fluid組件模擬輻射域，使用Infinite Fluid組件模擬遠場聲輻射。

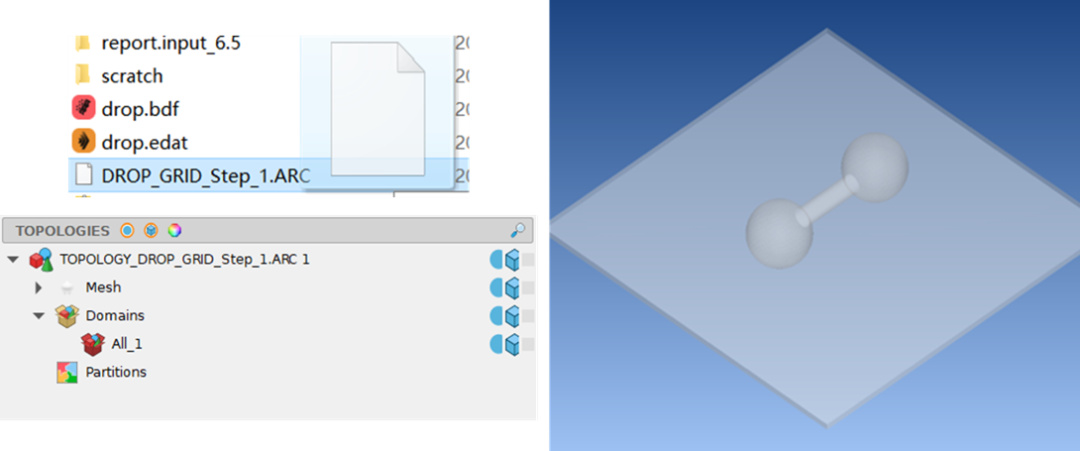

圖 4導入Dytran分析結果

導入Dytran分析結果建立BC Mesh組件，該組件能夠將振動結果映射到聲學網格當中，以進行聲輻射的計算。

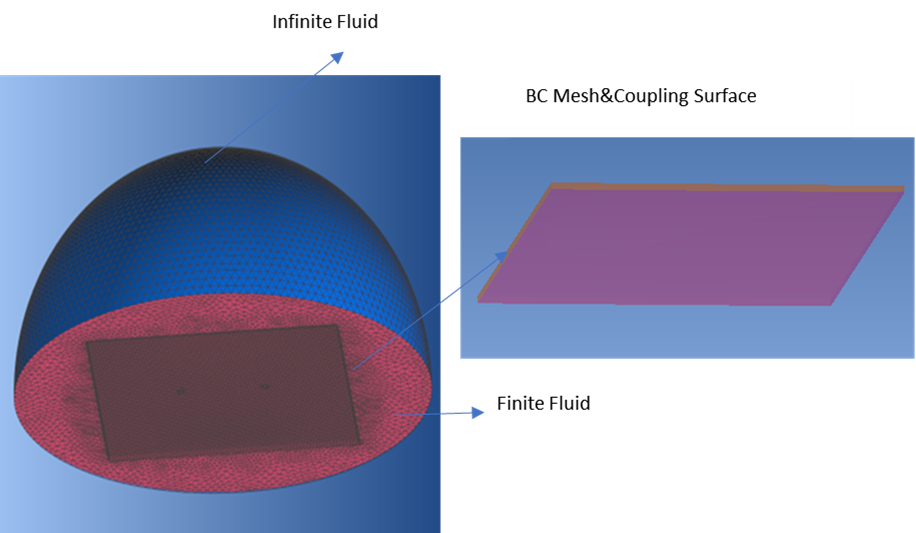

圖 5模型設置

使用BC Mesh時，需要關聯Coupling Surface，將沖擊結果映射到Coupling Surface選中的聲場網格上。提交計算后，各監控點聲壓級曲線以及壓力云圖如下圖所示。

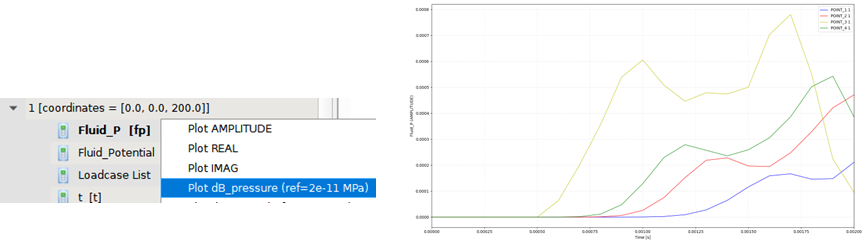

圖 6 聲壓級曲線

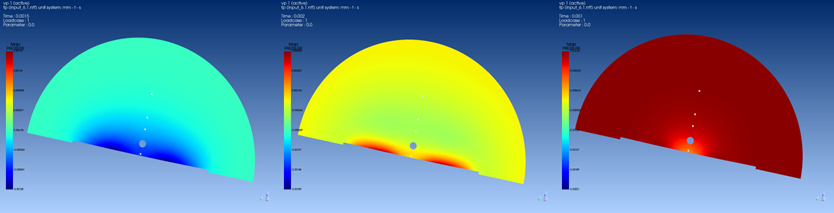

圖 7 各時刻壓力云圖

03

文章小結

采用Dytran與Actran進行聯合仿真，可以快速且便捷的進行碰撞以及跌落過程中的聲場分析，同時，根據聲場的分析結果，可以為結構的降噪優化提供相關理論參考。
