公司：PSA Peugeot Citroen

部門：Direction Technique et Industrielle

作者：NIANE Ngadia Taha

問題定義

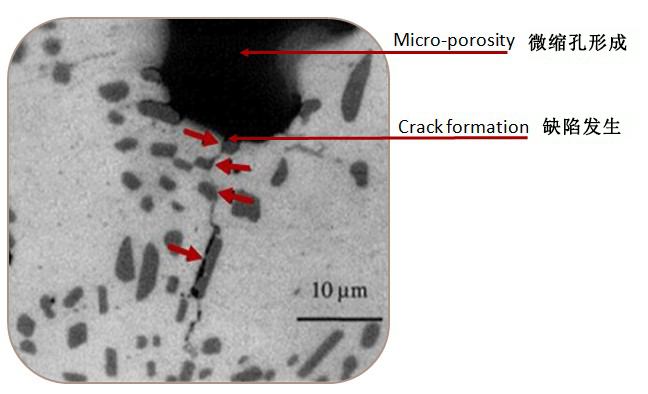

為了達到零件輕量化的目標，鋁合金在汽車產業的應用越來越廣。但是一旦采用鋁合金，縮松（Mirco-porosity）缺陷就可能形成；一旦形成縮松缺陷，零件的機械性能可能會發生問題（例如：疲勞壽命…等）。

理論導讀

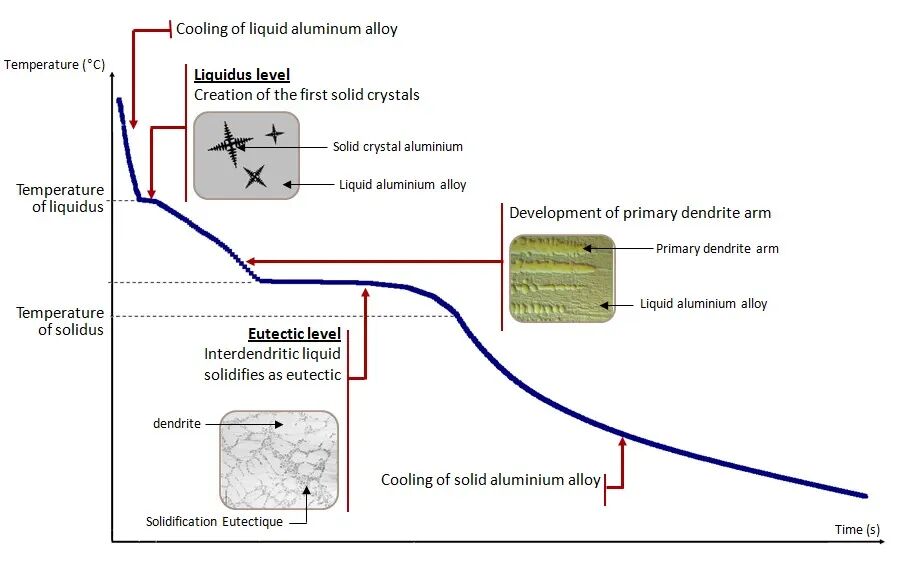

鋁合金凝固過程（Solidification process of aluminum alloys）

縮松的形成原因

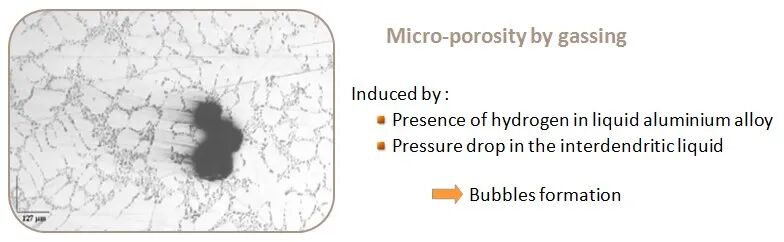

1.氣體造成的縮松

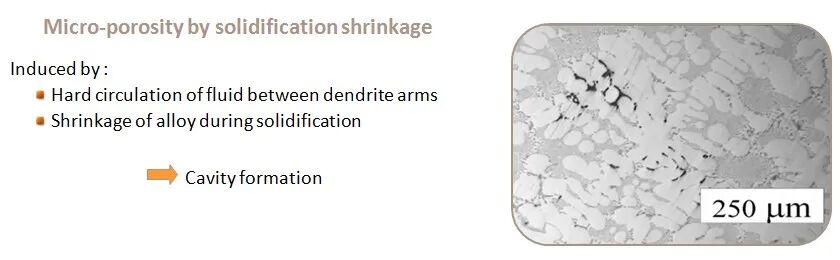

2. 收縮造成的縮松

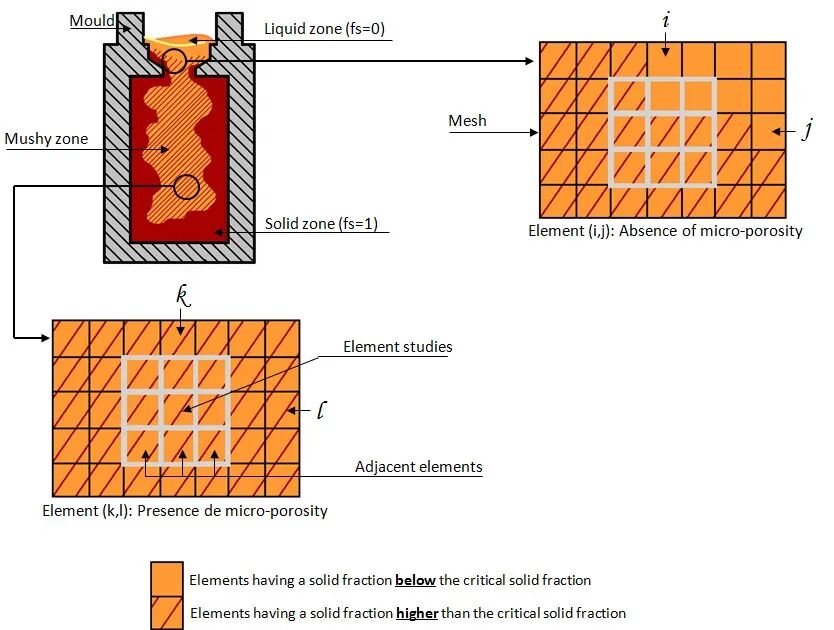

FLOW-3D CAST 縮松計算原理

驗證一、CTIF Plate 溫度場計算驗證

操作畫面：

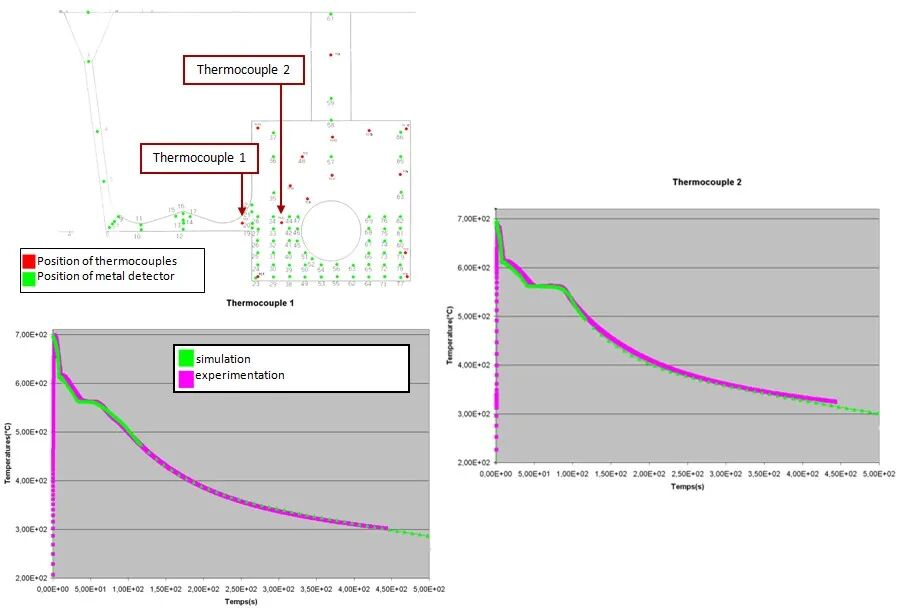

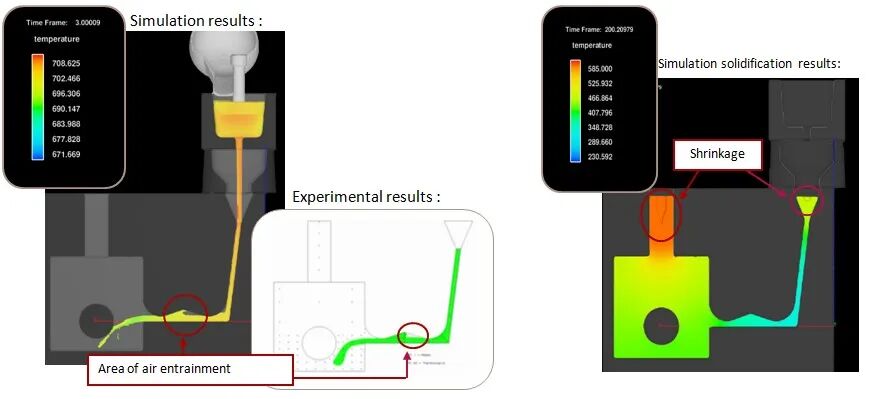

鑄造過程中數值模擬與實驗結果驗證對比

驗證二：汽缸頭（Cylinder head）鑄造對比

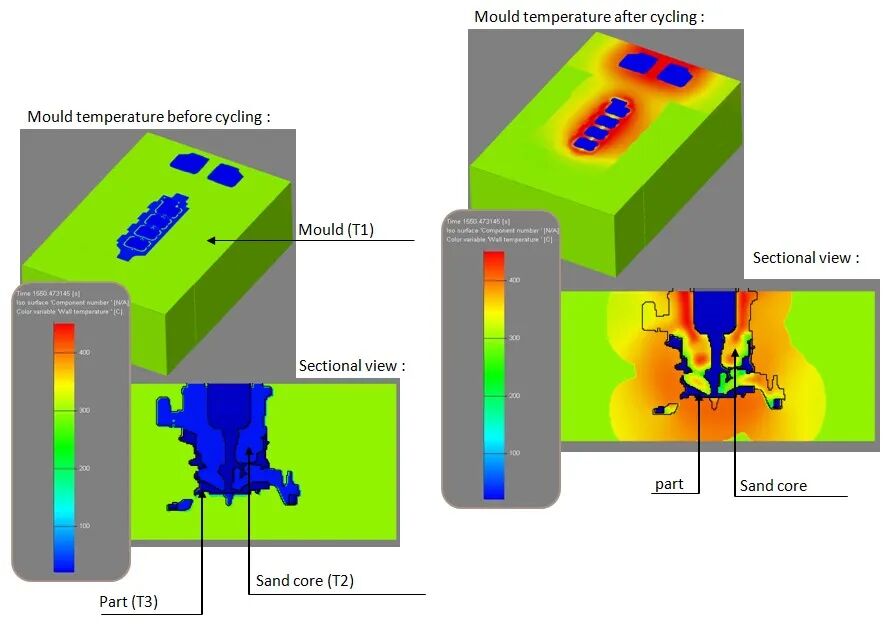

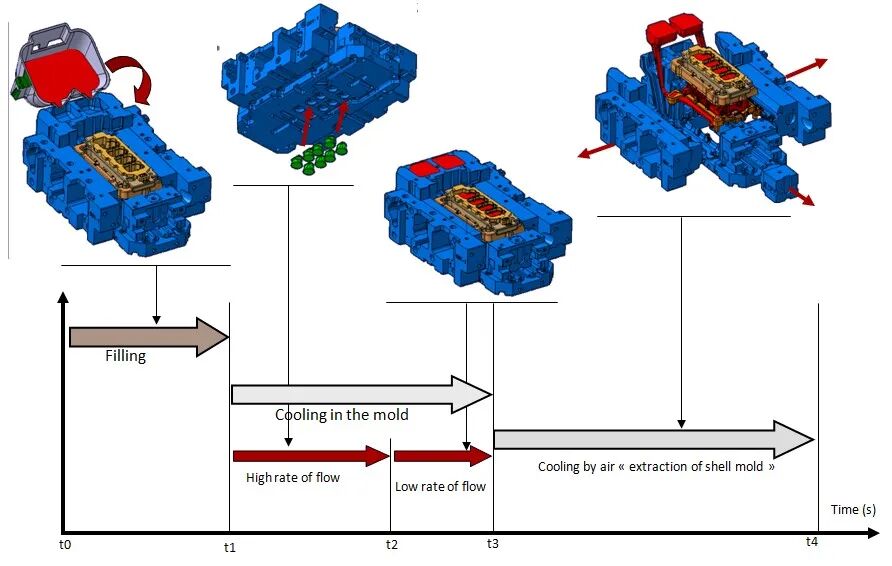

FLOW-3D CAST 模具熱循環（Thermal die cycling）模擬

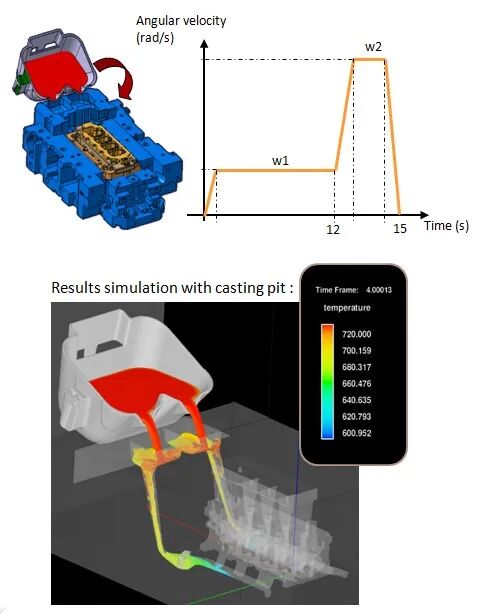

FLOW-3D CAST 充型階段（Filling phase）模擬

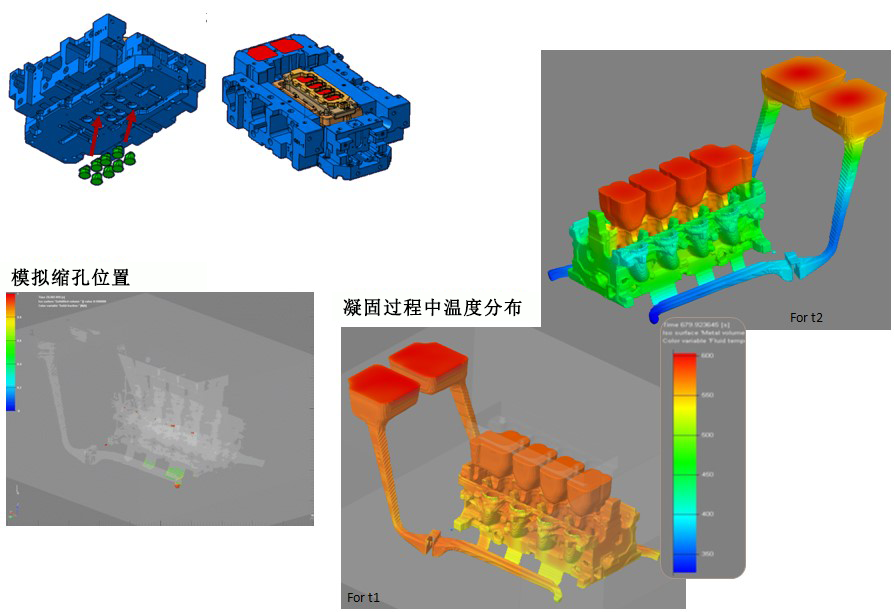

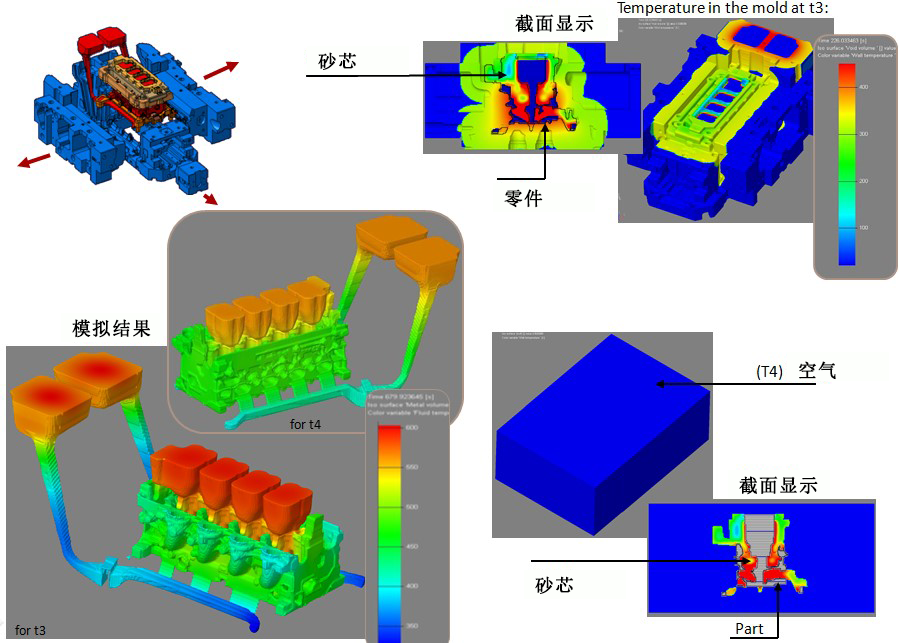

FLOW-3D CAST 凝固過程中溫度分布

FLOW-3D CAST 冷卻過程中溫度驗證

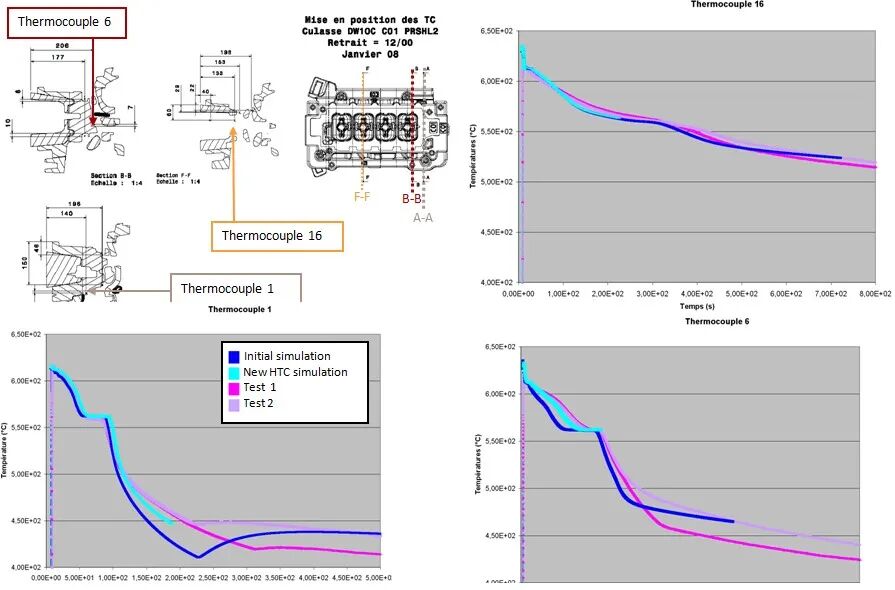

FLOW-3D CAST 模擬結果與實測結果對比（模具內放置熱電偶 Thermo couple）

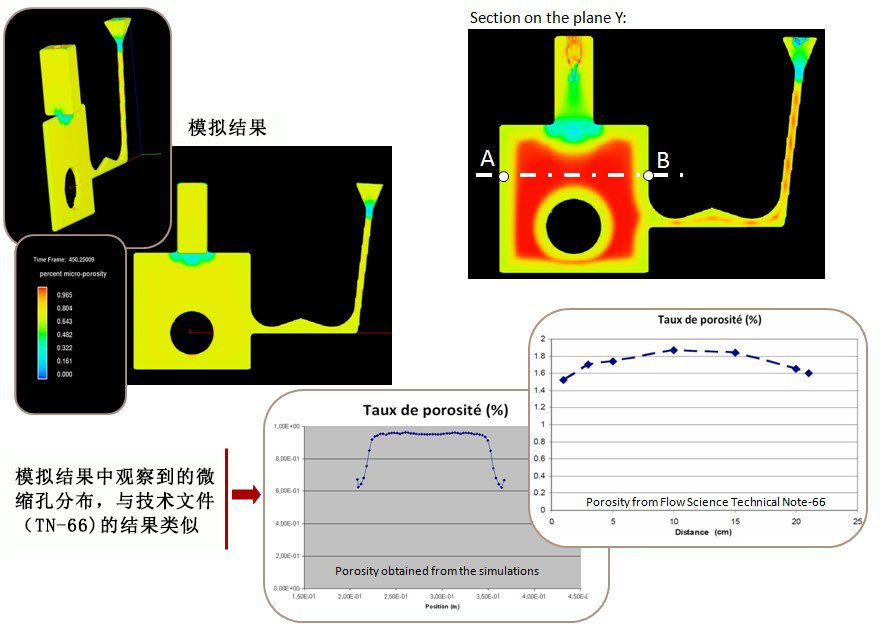

FLOW-3D CAST 縮松（Micro-porosity）分析結果

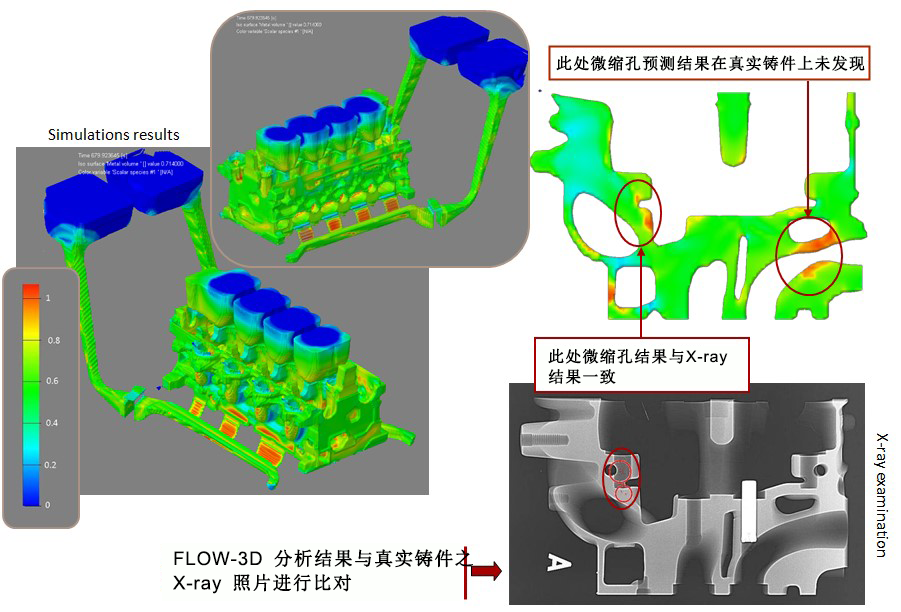

FLOW-3D CAST 縮松模擬結果對比
