沖壓連續模工藝中料帶的使用作用是把沖壓件和料帶連結在一起，通過相同的步距逐級順送，將料帶沖壓出成品或者半成品的過程。這樣不需要單獨處理每個沖壓件，節省大量的時間和人力成本，提高生產率，產品外觀也更加美觀并符合產品的設計要求。但不同的產品需要使用不同的料帶進行送料，此過程需要考慮模具的材料使用率及料帶穩定性。將沖壓制品連結在料帶上有許多種方式，連結方式也需要依據沖壓制品特征與沖壓方向來決定。

海克斯康工業軟件VISI擁有強大的料帶設計模塊，可以完美的完成上述3D建模對料帶具體設計的要求，并且料帶設計階段，步距、工站等均可隨時修改，并可以快捷的創建內部沖頭，添加工件，以及接刀的創建。部分客戶的接刀類型復雜，VISI軟件完全支持通過基礎建模方式，創建好接刀，然后加載到料帶設計中。

01

料帶定義-參數設置

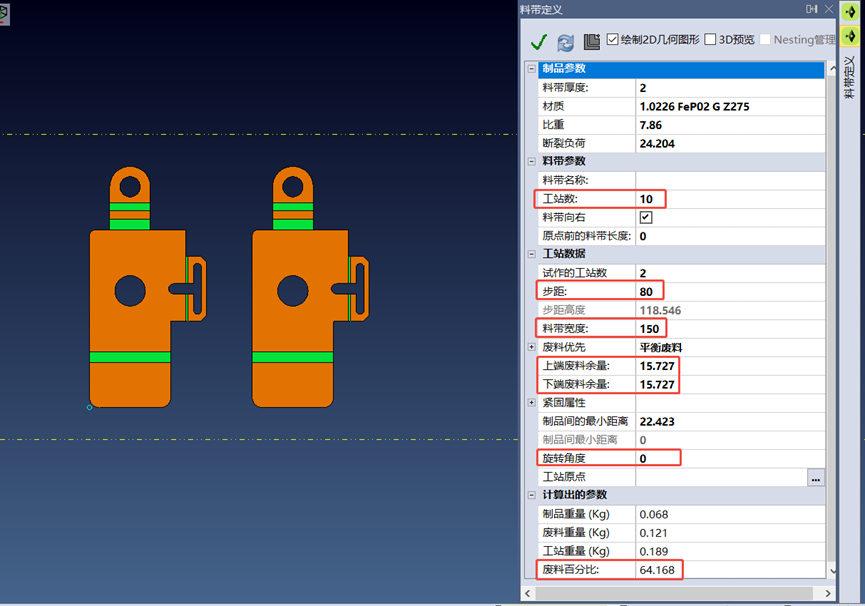

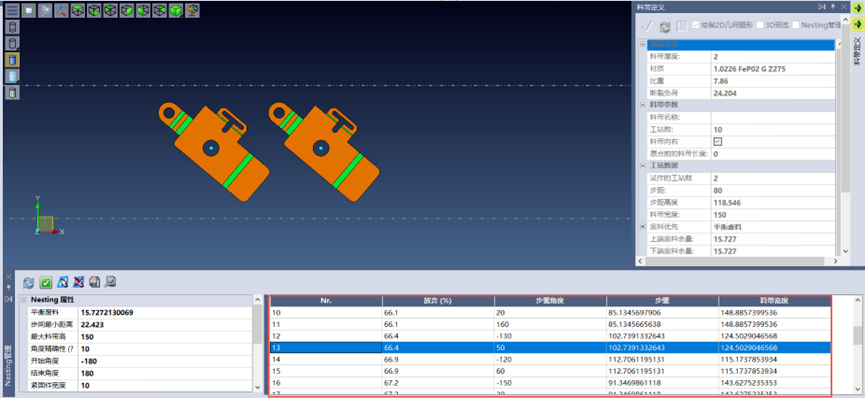

料帶定義設置，制品數量排布（一個產品，兩個產品等）、試做工位數、工件步距、料帶寬度（可以設置上端廢料余量和下端廢料余量）、工件擺放角度、不同方案料帶的廢料率。在這里將料帶參數設置完成后，如若后期發現工位數需要增加，料帶寬度需要增加，可以隨時進行編輯。

02

料帶階段-沖頭設計

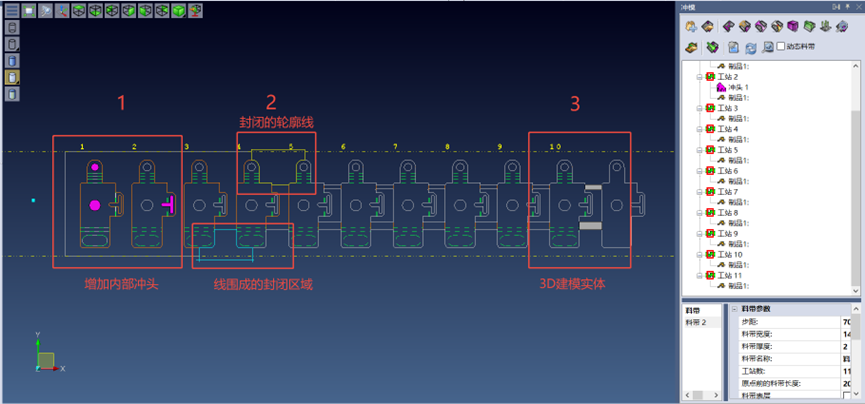

料帶階段沖頭設計，可以通過下圖標注3中的方式快捷生成沖頭。

（1）增加內部沖頭模式，直接增加沖頭。注意這里要求產品內部為封閉的孔、異形形狀從而生成沖頭；

（2）封閉的輪廓線、2D線圍成的封閉區域，生成自定義沖頭；

（3）建模3D實體，生成自定義沖頭。

（4）視頻演示。

03

沖頭接刀部位設計

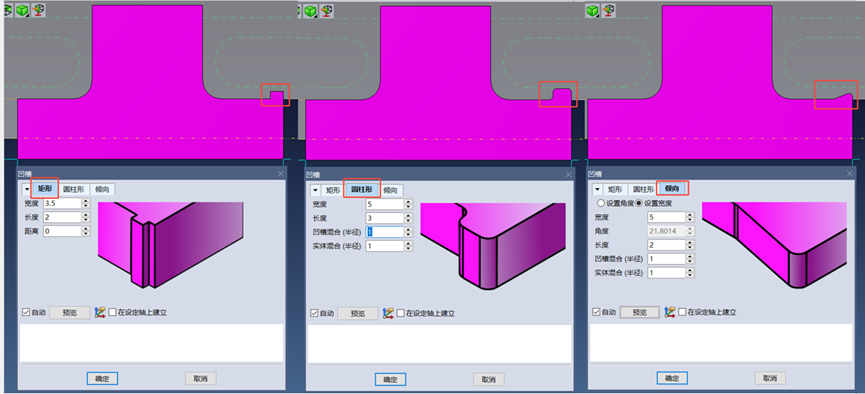

沖頭接刀部位設計，VISI軟件默認的接刀有三種類型，分別為矩形、圓柱形、傾斜，其余方式也可以實現，通過建模方式創建即可。

04

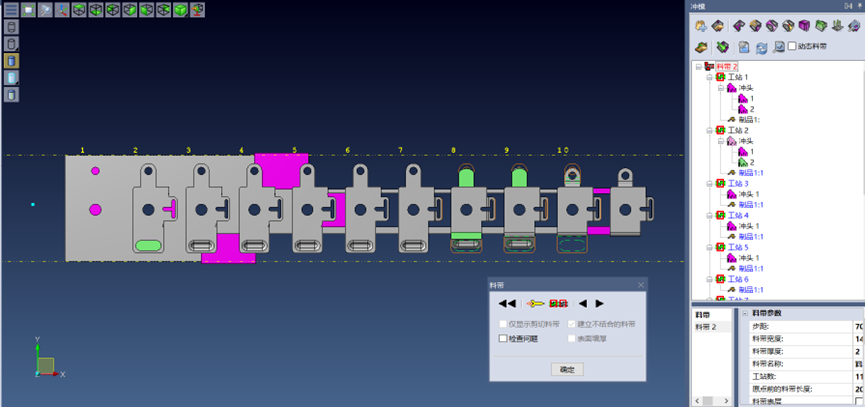

料帶的模擬方式

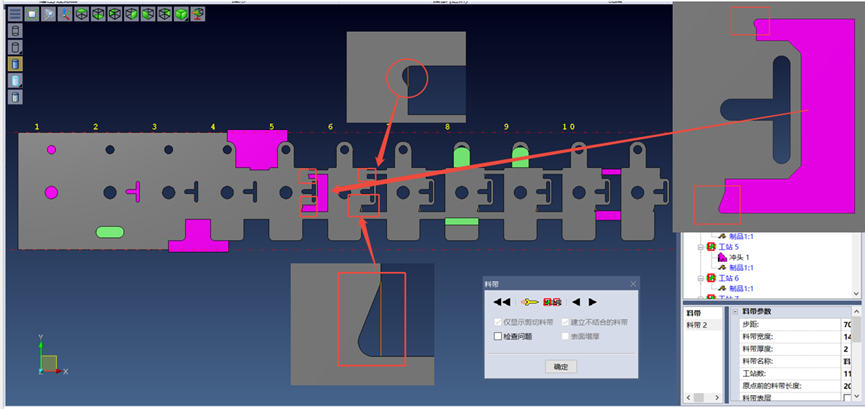

（1）預覽查看接刀情況

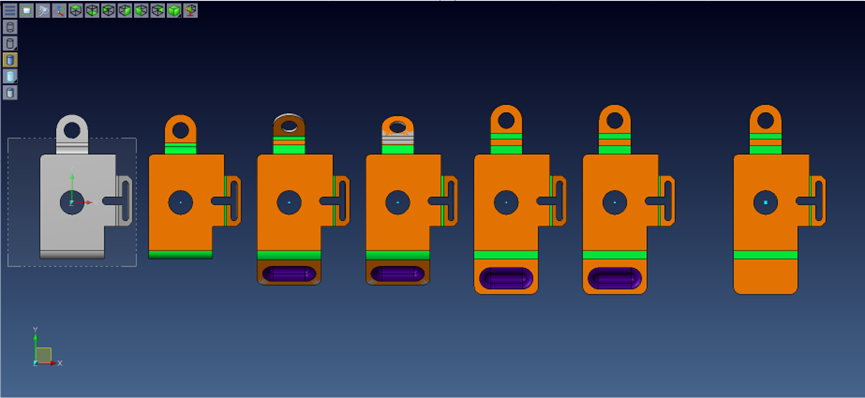

（2）料帶成型模式
