摘要



微透鏡陣列在數字投影儀、光學擴散器、三維成像等各種光學應用中得到越來越多的關注。VirtualLab Fusion允許應用一種先進的場追跡算法，通過所謂的多通道概念來分析這樣的數組元素。在本例中，介紹了微透鏡陣列組件的配置和使用。

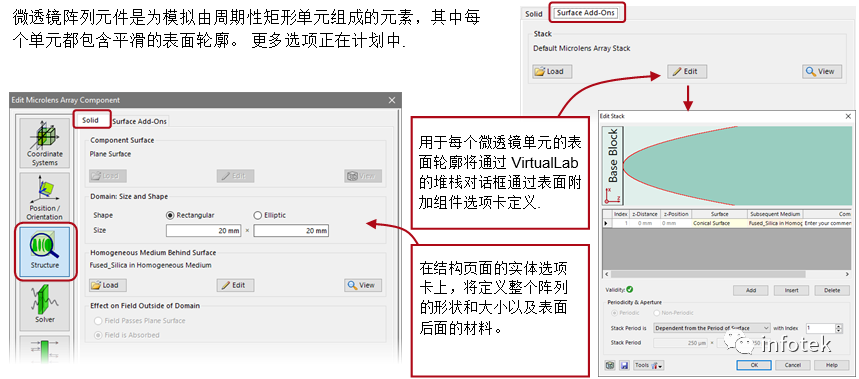

微透鏡陣列的結構配置



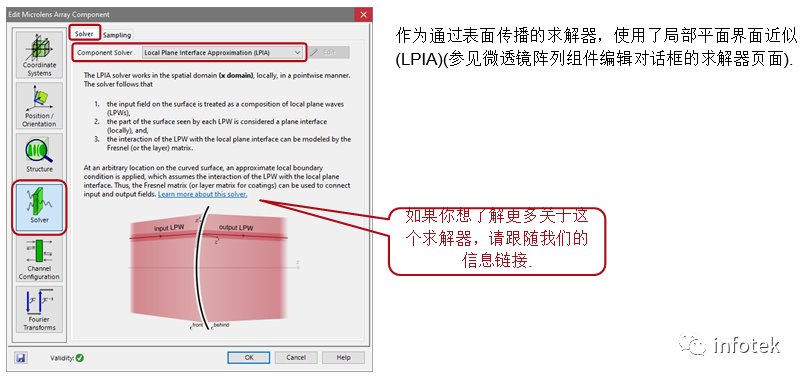

場通過哪一種方法通過MLA傳播？



子通道分解



?該MLA組件的特點是，用戶可以選擇是通過一步(a)通過多個微透鏡傳播整個場，還是先分解場，使每個微透鏡單獨評估，每個這些所謂的子通道的輸出場隨后通過后續系統進行進一步處理，然后所有場被適當地放在一起(b) .

?子通道模擬更準確，但可能需要更長的時間。哪種選擇更合適取決于多種因素。

例如 微透鏡的數量，表面變化的強度，

?在哪里評估透鏡后面的場（近場、焦點、遠場）。所以最好測試這兩個選項。

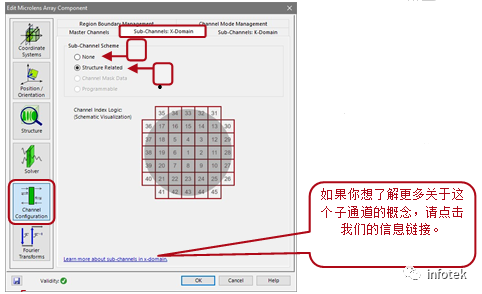

?有關配置，請轉到通道配置頁面上的“子通道：X 域”選項卡.



More Info about Subchannel Concept



子通道評估



?VirtualLab Fusion還可以分別評估每個微透鏡的結果.

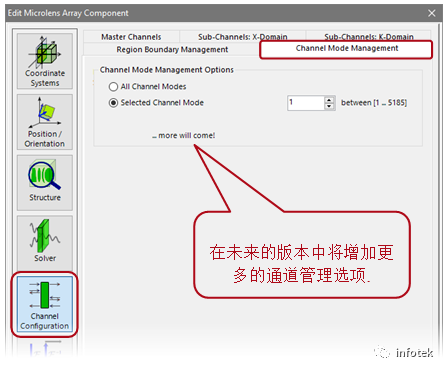

?在“通道模式管理”選項卡上，通道模式可以通過它們的索引來選擇.

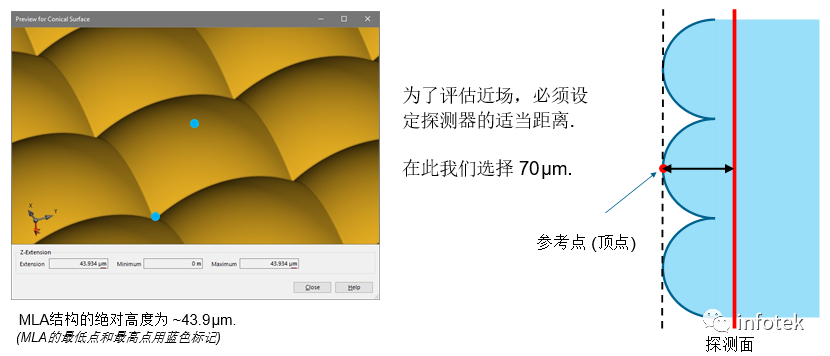

近場評估探測器的定位

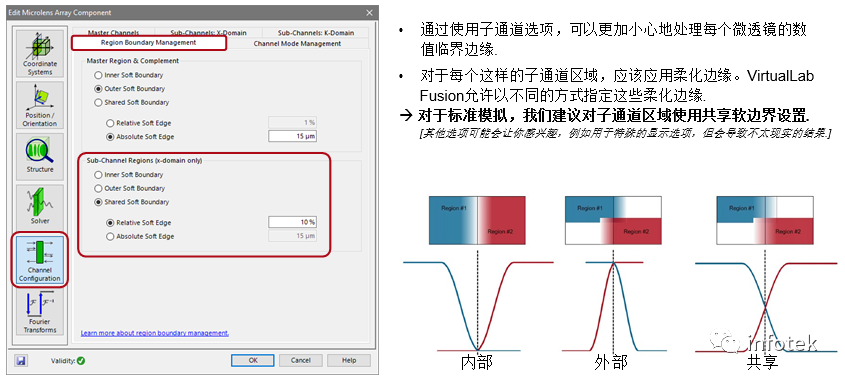

區域邊界管理





場景演示

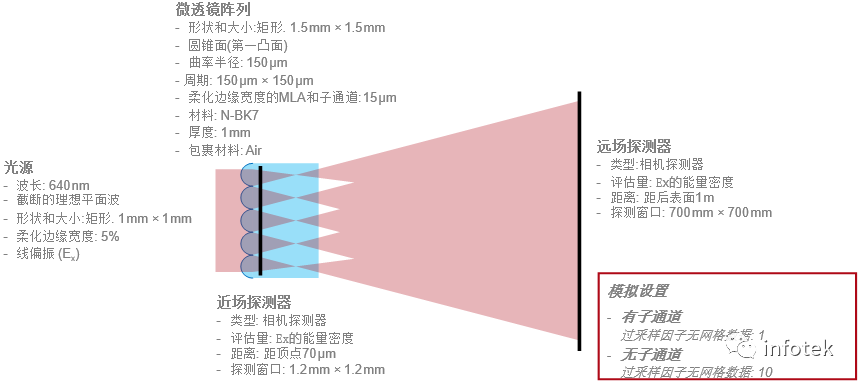

演示示例的配置

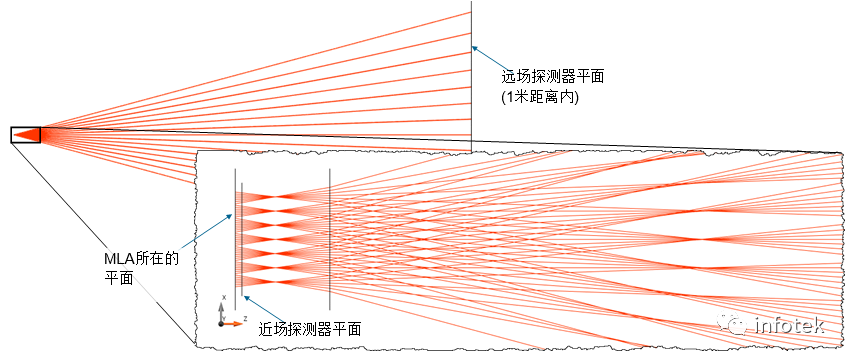

光線追跡結果: 綜述



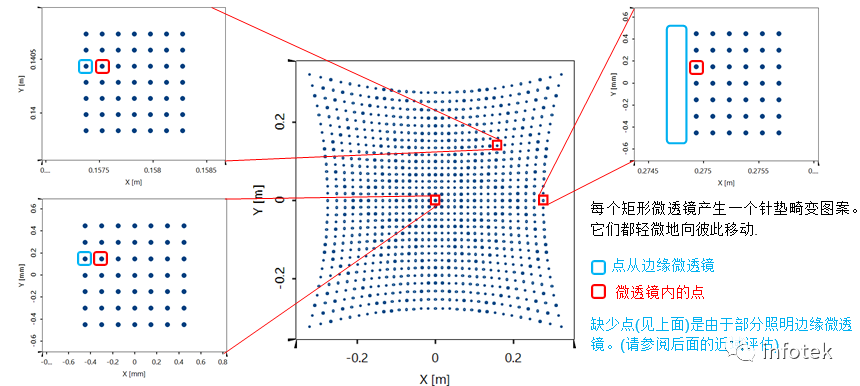

光線追跡結果: 遠場

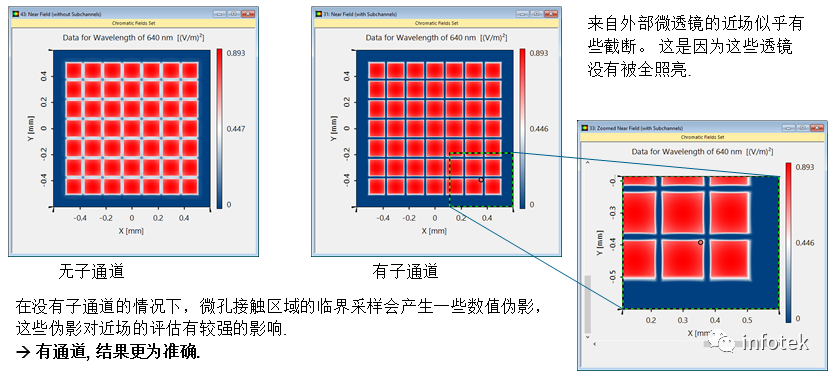

場追跡結果: 近場的能量密度





場追跡結果: 遠場的能量密度

在這里，沒有子通道的模擬中出現的數值偽影對遠場的影響較小。因此，不使用子通道的時間效益可能是可以論證的:



帶有子通道的仿真時間: ~70?s

無子通道的仿真時間: ~25?s (無網格數據的過采樣因素 = 10)



文件信息
