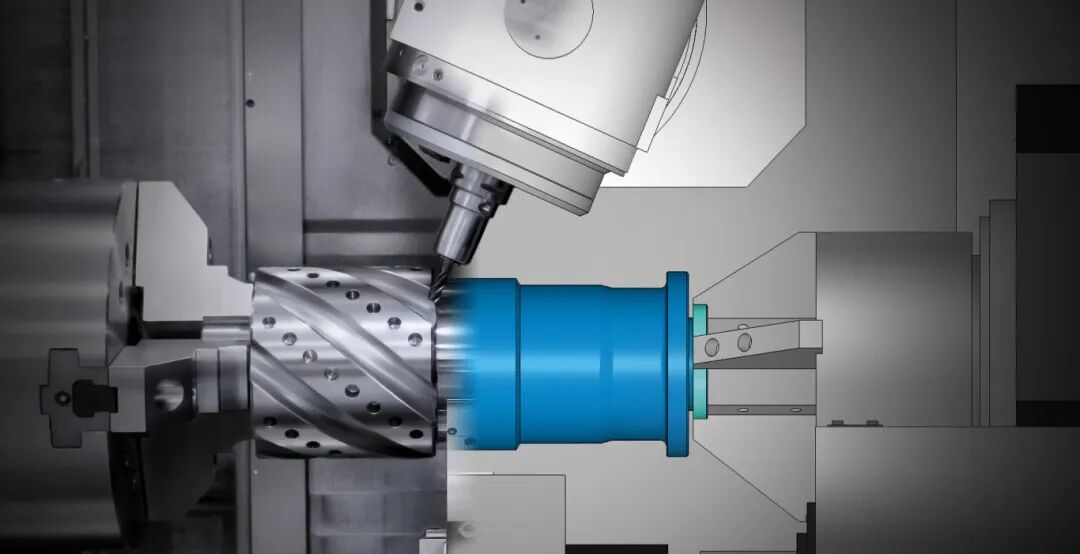

海克斯康工業軟件NCSIMUL是一款專注于數控機床加工仿真及優化的軟件，通過軟件中的虛擬機床和控制器，可直接仿真機床上使用的G代碼文件，將G代碼程序的安全問題提前發現并規避。通常工程師使用NCSIMUL配置相對應的CAM軟件接口，將編程文檔里的設計模型，毛坯，夾具，刀具，程序，坐標系等仿真必要元素自動導入到仿真項目中，經過仿真之后可以很直觀的發現一些報錯及明顯的碰撞，但是在加工中存在的過切，殘留，漏加工等問題就需要通過使用NCSIMUL中的模型比較功能。

通過NCSIMUL軟件模型比較功能，能夠?qū)⒃O(shè)計模型與模擬后的制造模型進行比較，并自動計算兩者的差別，直觀的識別出不正確的加工區域或設計中可能存在的弱點或錯誤，并通過不同的顏色直觀地顯示過切和殘余部分，根據比較結果，工程師可以非常方便地知道應該修改哪里。NCSIMUL提供精確的過切或殘留量的數值，當過切、殘留、漏加工等問題出現的時候，工程師可以第一時間通過模型比較發現問題，并直接返回到CAM軟件中，通過改變刀路參數，提前解決問題，避免零件的報廢，極大降低企業風險率，提高企業生產效率。

接下來，我們?yōu)榇蠹艺故驹贜CSIMUL軟件中，如何操作來實現模型比較功能。

1

仿真元素導入

NCSIMUL

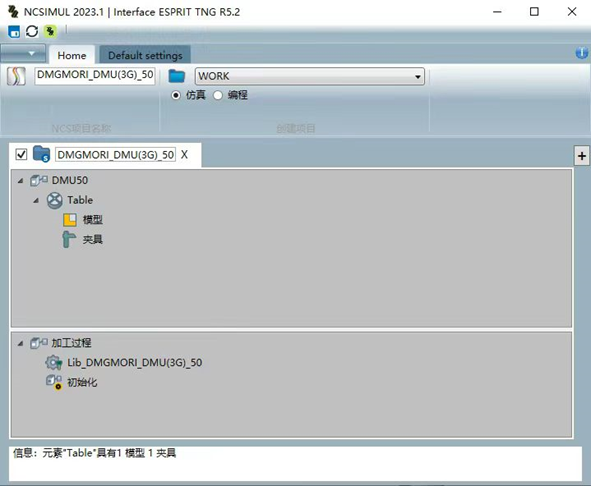

我們以ESPRIT軟件數據為例，在軟件中打開編程檔案，點擊菜單欄NCSIMUL按鈕，彈出接口界面。

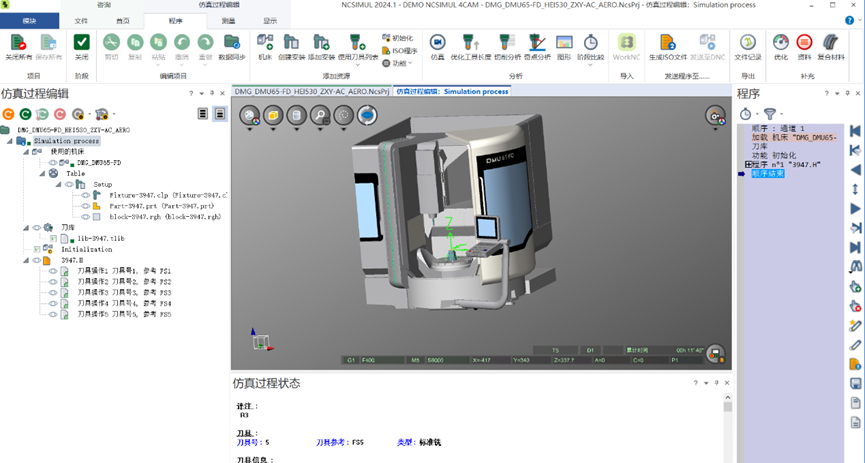

選擇好所有仿真元素后，單擊Interface界面左上角的NCSIMUL圖標，即可將ESPRIT軟件數據導入到NCSIMUL當中，導入完成后即可開始仿真。

2

模型比較應用

NCSIMUL

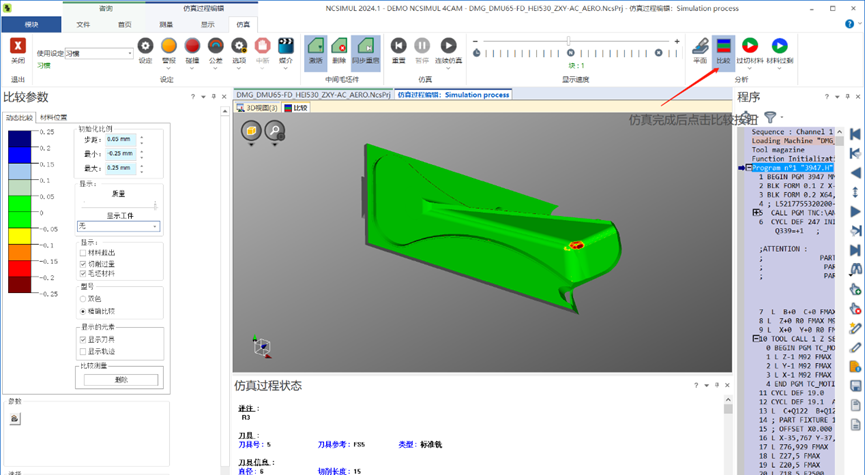

仿真完成之后，我們可以在界面的右上角點擊比較按鈕，相應的比較參數就出現在軟件操作界面的左側，在這里，我們可以設置比較的步距，過切與殘留的上下范圍。設置材料超出，切削過量，毛胚材料的顯示與否選項。顯示顏色類型的選擇，顯示的元素設置。在模型相應的位置上點擊鼠標左鍵，即可顯示選擇位置的材料超出值或者是材料過量值。我們也可以單獨選擇右上方的過切材料以及材料過剩按鈕，對過切與殘留或漏加工區域進行單獨模型比較，有更為直觀的圖像顯示。

NCSIMUL軟件的操作十分簡便，容易上手。通過接口導入仿真要素，通過仿真?zhèn)刹戾e(cuò)誤，避免碰撞風險，使用模型比較功能在零件上機加工前對可能出現的過切，殘留，漏加工等問題進行規避，為企業的安全高效生產保駕護航。

3

視頻演示

NCSIMUL
