摘要

眾所周知，Debye-Wolf積分可用于以半解析的方式計算焦平面附近的矢量場。Debye-Wolf積分通常用作分析高數值孔徑顯微鏡成像情況的基本工具。 基于理想化模型，因此不需要精確的鏡頭規格即可進行計算。 該案例將說明如何在VirtualLab中使用Debye-Wolf積分計算器。

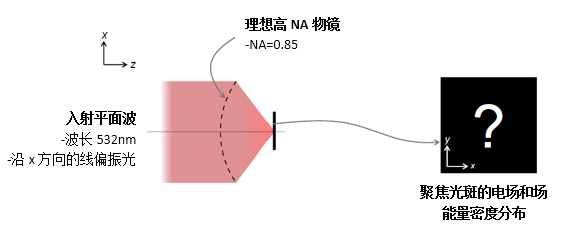

建模任務



開啟Debye-Wolf積分計算器

?我們直接單擊計算器，然后選擇Debye Wolf積分計算器。

?接下來，我們分別設置光源，光學設置和數值參數。



光源-入射場

?此處的波長設置為532 nm。

?全局偏振設置為線性。角度0表示場矢量在x軸上。

?也可以選擇其他類型的偏振，如圓偏振、橢圓偏振和通過瓊斯矢量設置的一般性輸入。

?輸入場的形狀是Debye-Wolf積分中定義的圓形。



光學裝置參數

?聚焦區域的折射率由材料的復折射率的實部得出，即不考慮吸收。

?數值孔徑設置為0.85。

? 焦距設置為10毫米。

?從焦平面到探測場的距離設置為0微米。



數值設置

?直接設置場大小，或單擊“估計場大小”按鈕在VirtualLab中進行估計。

?采樣點是指對空間域中的結果場進行采樣。

?“方向數”是指整個數值孔徑在角域中的采樣點。

?單擊創建結果，顯示電場和能量密度。

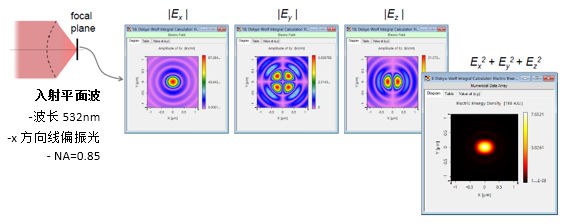

近焦平面的電場和能量密度



文件信息
