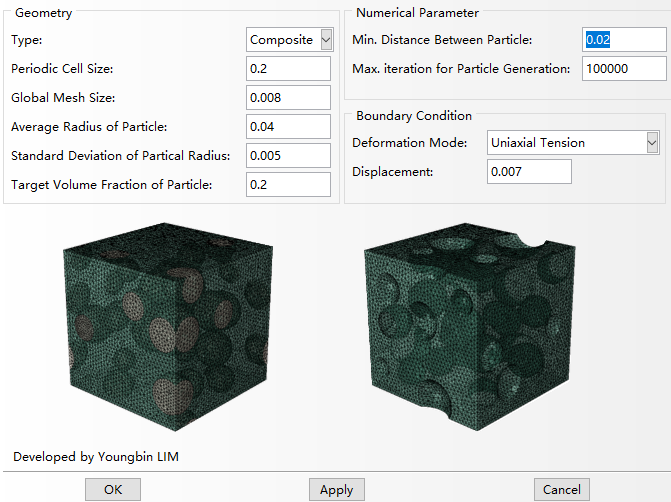

SpheroPAK3D一款適用于Abaqus快速生成球形夾雜和多孔材料的開源Abaqus插件，并施加周期性邊界條件，如拉伸，壓縮，簡單剪切等。基于該插件截面如圖：

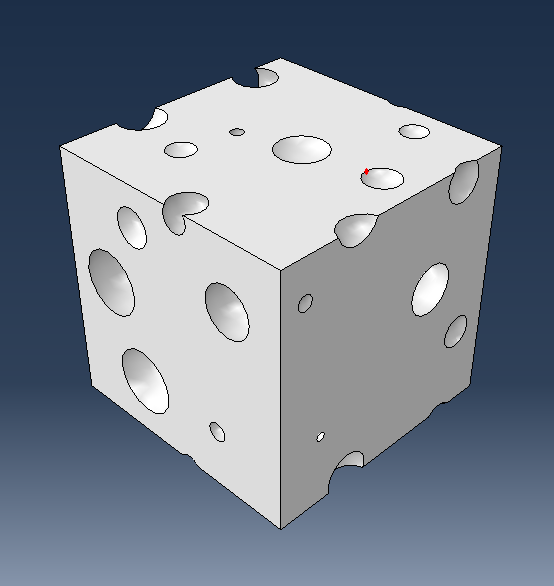

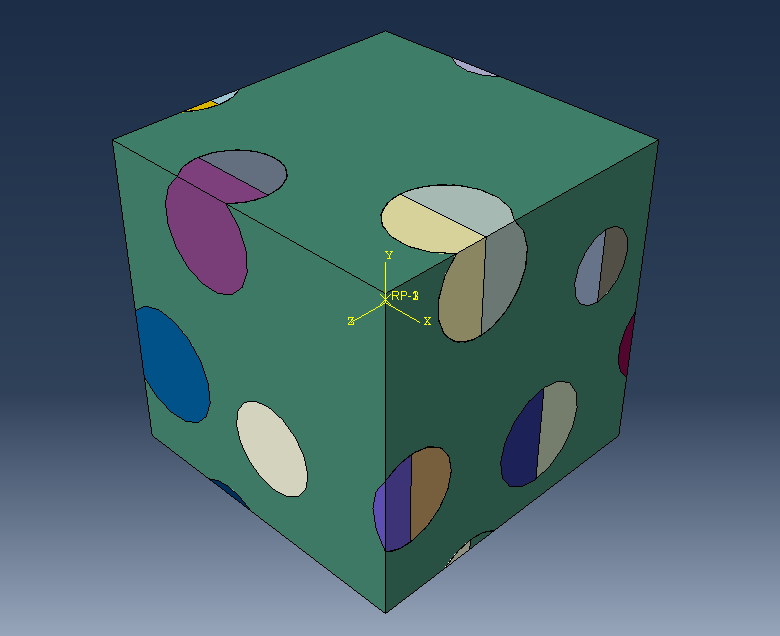

支持定義球形夾雜或多空模型，支持孔洞或者球形直徑的定義，邊界條件的施加，以及對應的孔洞或球形夾雜的體積分數。運行后生成夾雜物和多空RVE模型如下：

生成的同時，該模型自動生成周期性邊界條件。值得注意的是由于結構的復雜通常使用的是自由網格劃分算法，該方案通常很難保證相對的兩側單元位置和數量一致，因此該插件使用表面元素 (SFM3D4) 進行網格劃分。通過表面元素與 RVE 單元表面綁定，以強制執行周期性邊界條件。這對于復雜模型使用周期性邊界提供了一個新奇的思路。

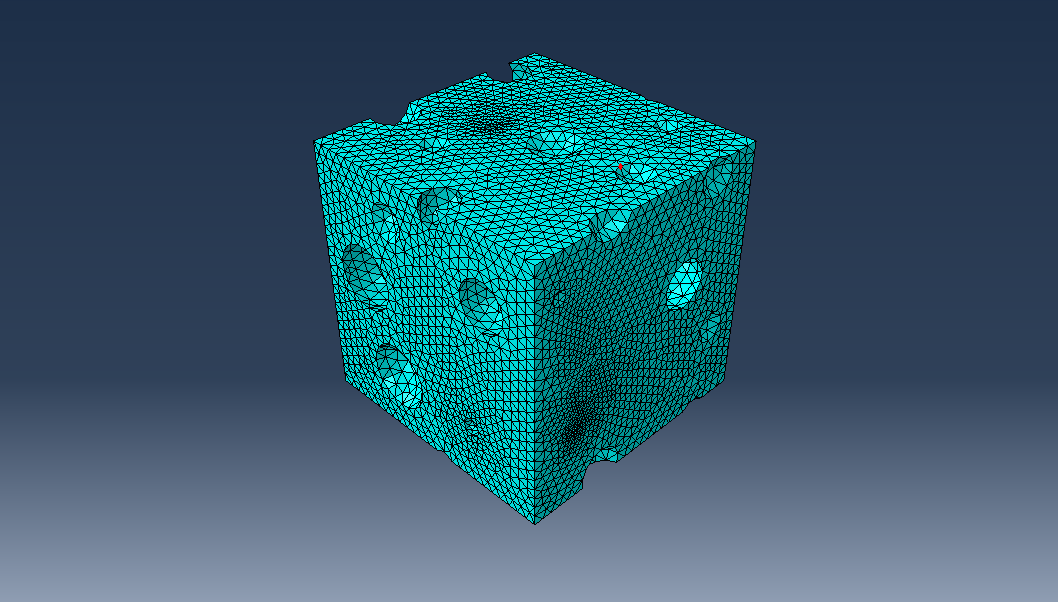

插件生成RVE模型的自由網格如圖：

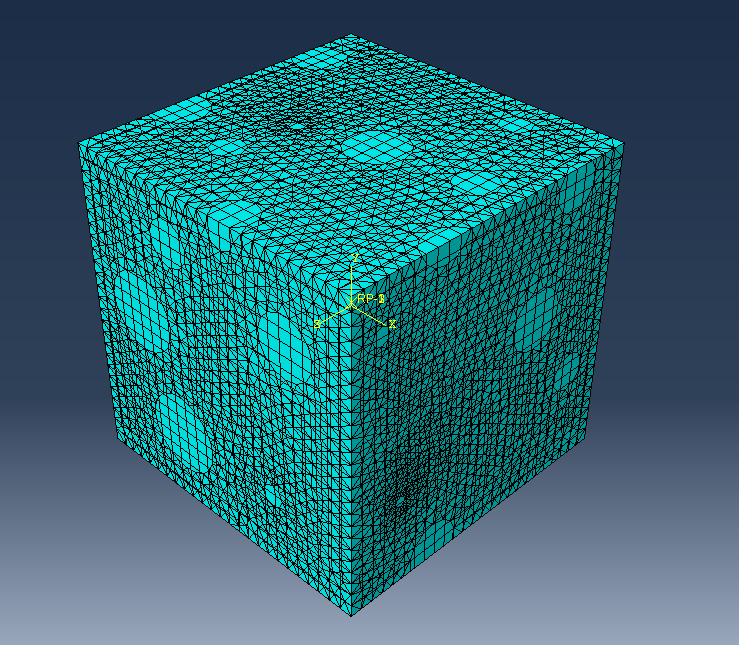

雙層網格用于生曾周期性邊界：

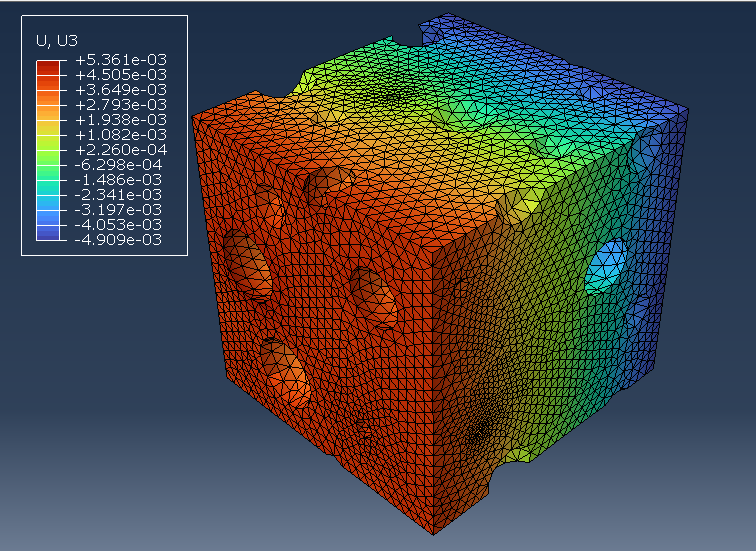

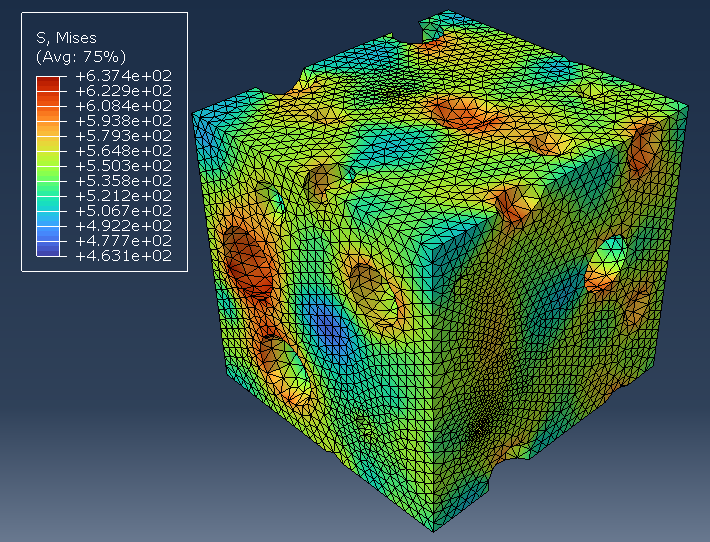

使用Abaqus內置的普通彈塑性本構，施加20%的變形模擬的多孔模型變形（拉伸）后的位移和應力分布分別如圖所示。

相關插件下載鏈接：

https://github.com/YB-LIM/SpheroPAK3D
