一.概述

SYNOPSYS如何在現有的定焦鏡頭上把它改成變焦鏡頭呢？之前在ZSEARCH上面已經教過如何從零開始搭建變焦鏡頭，但是在現有的定焦上面如何改成變焦又是一個問題了，這次就讓你學會如何把定焦改成變焦。

二.設計要求

現在我們需要一個定焦的鏡頭，可以用DSEARCH在自動搜索一個鏡頭結構，設置它的參數為：可見光；F數為3權重為5；后焦距為60mm；總長為75mm;半視場角為14度；入孔半徑為16.67mm的一個五片式的鏡頭。把它在DSEARCH中輸入后建立宏文件并運行宏文件，得到我們的初始結構。

鏡頭文件

請聯系工作人員獲取

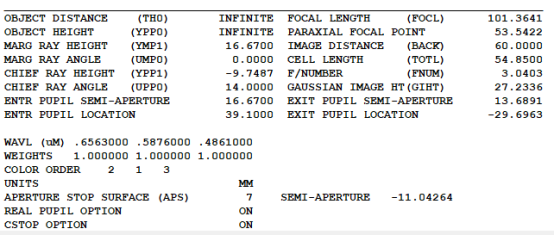

得到鏡頭的初始結構后點擊WS工作表獲得工作表鏡頭編輯窗口在里面固定鏡頭的光闌，光闌固定后點擊LE鏡頭編輯器后得到

RLE

ID BIANJIAO 5                              147

ID1 DSEARCH CASE WAS 0000000000000000000000001     1

 FNAME'DSEARCH001_1.RLE

 MERIT  0.861937E-01

 LOG     147

 WAVL .6563000 .5876000 .4861000

 CORDER  2  1  3

 APS             -7

 CSTOP

 WAP               2

 UNITS MM

 OBB 0.0000000 14.0000000  16.6700000 -6.89535170242      0.0000000  0.0000000 16.6700000

   0 AIR

   1 RAD    62.6511185018789  TH     5.11056547

   1 GLM     1.751524539            52.981064309

   2 RAD  1128.7595735053899  TH     2.09644608 AIR

   3 RAD    34.2291373876692  TH     5.08681775

   3 GLM     1.684925619            59.487266455

   4 RAD   121.6918879793340  TH  1.76695008 AIR

   5 RAD   289.9877153803840  TH     5.07132321

   5 GLM     1.586166291            39.448910290

   6 RAD    25.6863210055468  TH     4.99720223 AIR

   7 CAO    11.09653382  0.00000000   0.00000000

   7 RAD  3698.8814064505877  TH     5.04263682

   7 GLM     1.680709752     30.377463864

   8 RAD    45.0835495792770  TH  21.28223605 AIR

   9 RAD    99.4675884913243  TH     5.10668447

   9 GLM     1.715981620    56.453334027

  10 RAD   -98.7116977713970  TH  60.00000000 AIR

  11 CV     0.0000000000000  TH   0.00000000 AIR

END

得到鏡頭編輯窗口后在下面加上我們的變焦部分

ZFILE 2

  3 6

  7 8

ZOOM 2

OBB  0.0000000 14.0000000  16.6700000 -6.89535170242      0.0000000  0.0000000 16.6700000

ZDATA 3  5

END

宏文件

請聯系工作人員獲取

鏡頭文件

請聯系工作人員獲取

這部分中ZFILE是設計有多個變焦組，如上面有兩個變焦組，其中第三個面到第六個面為第一個變焦組，第七面到第八面為第二個變焦組，這就是我們變焦部分。這里就只設置了一個變焦位置，后面ZOOM為第二個變焦位置，OBB第二個變焦位置的信息指令，下面ZDATA為變焦位置，與原位置相比較如上面都為正數，意思是往右移動，第一個3是第一個變焦組的移動信息，第二個5為第二個變焦組的移動信息。我們把變焦部分加上去后運行該宏可得到

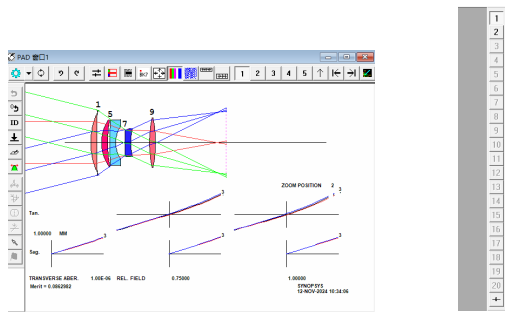

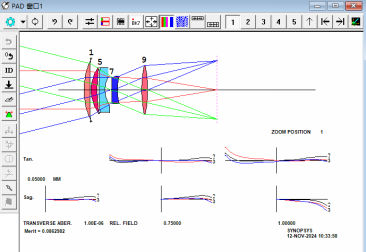

這個上面的1和2就是我們的變焦位置，點擊后可以對照PAD圖清楚看到位置的改變，上圖我們只改變了變焦組的位置其它均無改變。

我們也可以改變變焦后的半視場角和入孔直徑，如上面變焦部分的宏中OBB,可以對照OBB的指令要求更改它們。

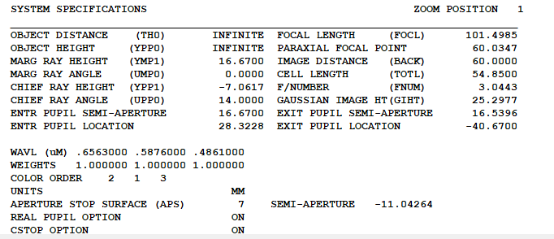

我們也可以看它們不同位置的鏡頭信息

也可以設置多個變焦位置，只需在ZDATA下面接著按照ZOOM的格式加第三個變焦位置即可。
