透鏡的楔形或傾斜可以在FRED中通過以下基本步驟進行建模：

1. 將列表上的透鏡轉換為自定義元素。

2. 對楔形透鏡表面應用（最大）傾斜（或偏心）。

3. 增大表面修剪體積，以確保足夠的覆蓋。

4. 應用表面修剪體積，消除不必要的重疊和間隙。

如下案例所示，這是一個簡單的平凸透鏡，其前面的凸面是楔形的。

①案例介紹

在新的FRED文檔中，添加一個新透鏡，并設置以下參數：

圖1.列表上的透鏡設置

如果我們嘗試編輯透鏡的表面1并通過“location/orientation”選項卡添加繞X軸的旋轉5°，我們會發現透鏡不允許我們對表面添加傾斜。我們在子表面上所做的任何更改都會被忽略（如果我們關閉并重新打開對話框，會發現我們的更改消失了，因為這些設置是由不支持楔形的“parent primitive”控制的）。

為了獲得對子系表面的控制權，我們需要在對象樹中右鍵點擊透鏡，并選擇“Convert to Custom Element”的選項。

現在透鏡結構轉化為自定義元素后，我們可以編輯表面1，并在“location/orientation”選項卡中指定繞X軸旋轉5度。

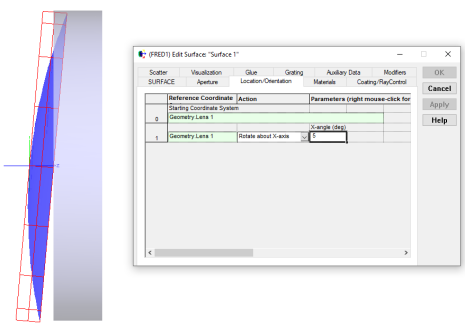

圖2.自定義元素透鏡，帶有楔形前表面，在幾何模型中產生了間隙和重疊

注意 ：建議從預期使用的最大楔形透鏡或傾斜開始。

我們可以看到表面的傾斜（楔形表面）已經到位，其中幾何形狀不再封閉，在透鏡底部表面1和邊緣之間有一個間隙，在透鏡頂部邊緣表面延伸超過了表面1也存在類似的問題。

我們需要關閉這些間隙，并修剪表面之間的重疊。

第一步是增大修剪體積，使得第一個表面和邊緣表面延長到它們彼此相交。

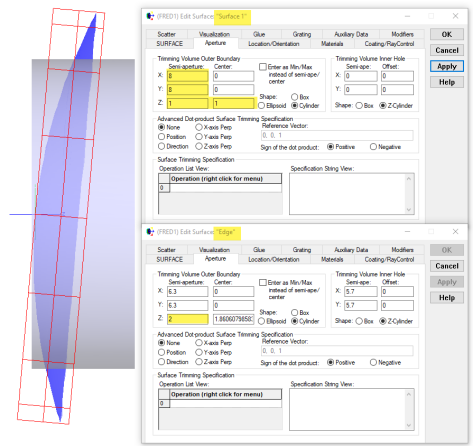

圖3.延伸修剪體積以允許表面相交

請注意，在改變邊緣的Z軸范圍后，邊緣現在也超出了后平面表面。

現在我們可以修剪表面了...首先由邊緣表面1和2進行修剪：

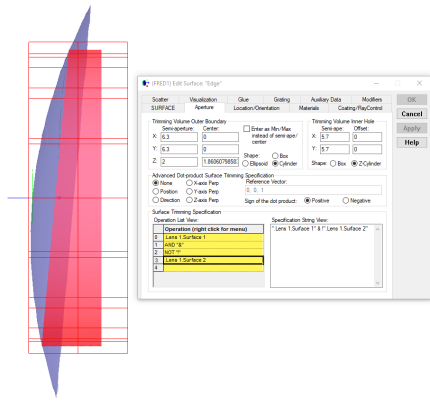

圖4.邊緣表面修剪，以防止邊緣超出透鏡的前表面或后表面

接下來我們可以用邊緣表面來修剪表面1：

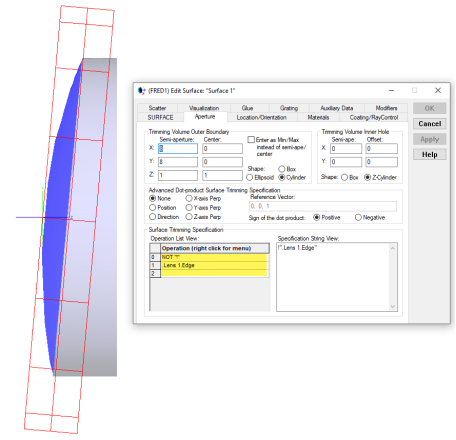

圖5.前表面修剪，以防止其延伸超過透鏡光圈的邊緣

這使我們得到了最終的楔形透鏡：

圖6.最終帶有5度傾斜的楔形透鏡創建完成

由于修剪體積是按照最大預期傾斜5度安排的重疊，因此小于這個值的傾斜量也會適用于透鏡。

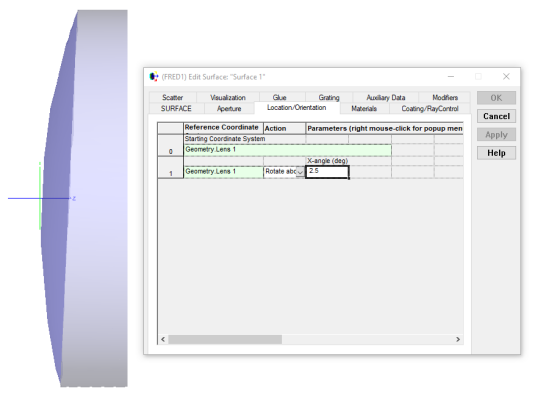

圖7.最終帶有2.5度傾斜的楔形透鏡
