VirtualLab應用：切爾尼-特納單色器——衍射級次重疊

2024年10月24日 15:18
瀏覽：1446

光學測量 > 單色器

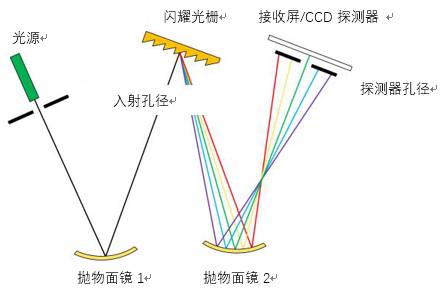

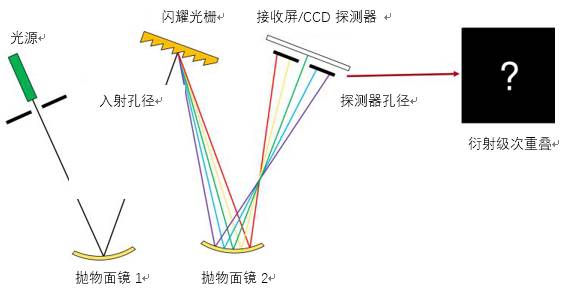

任務/系統說明



VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖1

亮點

VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖2



?復雜光學系統的高性能分析；

?通過嚴格算法（傅里葉模態法）對光柵進行全矢量分析；

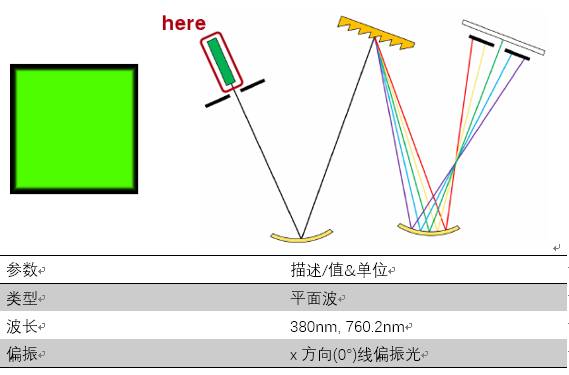

具體要求：光源



VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖3

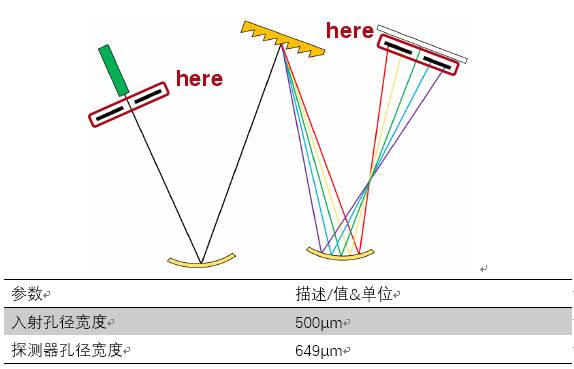

具體要求：孔徑



VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖4

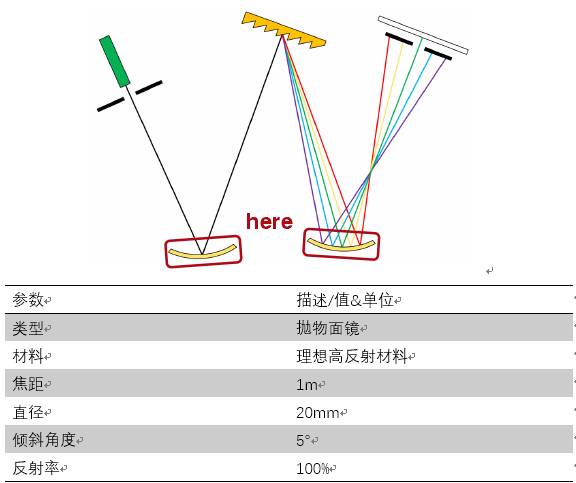

具體要求：拋物面鏡



VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖5

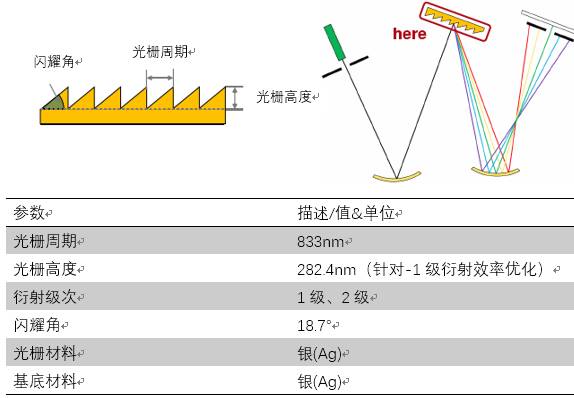

具體要求：光柵



VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖6

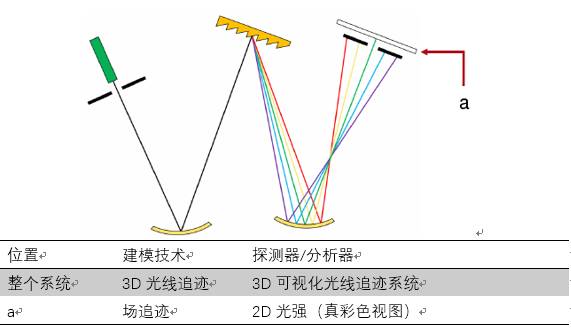

具體要求：探測器



VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖7

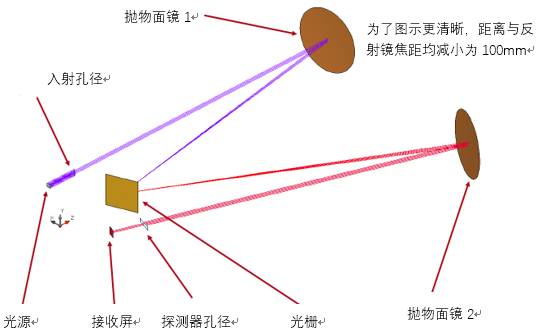

結果：3D光線追跡

VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖8

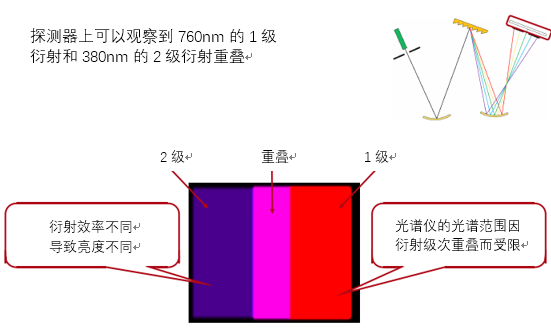

結果：場追跡

VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖9

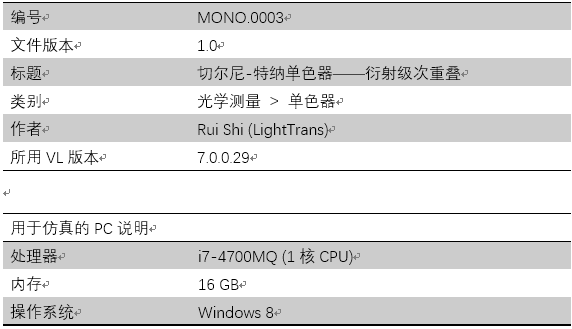

文件&技術信息



VirtualLab應用：切爾尼-特納單色器——衍射級次重疊的圖10
