VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束

2024年10月22日 15:33
瀏覽：2209

激光系統>光束傳輸



任務/系統說明



VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖1

?傳播與評價光的完整矢量電磁場→允許評估偏振效應



?準確考慮透鏡表面的菲涅耳損耗

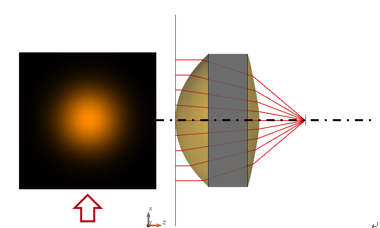

說明：光源



VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖2



VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖3

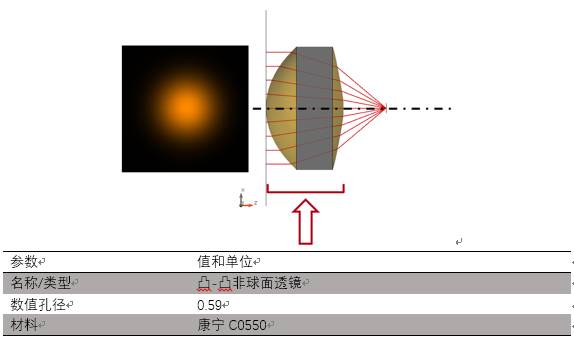

說明：聚焦非球面



VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖4

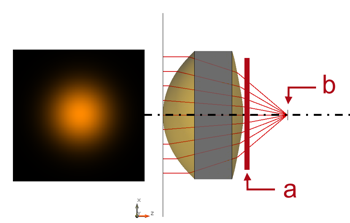

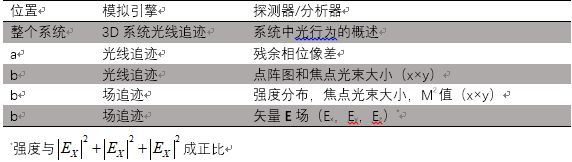

說明：探測器





VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖5



VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖6



結果：3D系統光線追跡



VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖7

結果：殘余相位像差



VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖8

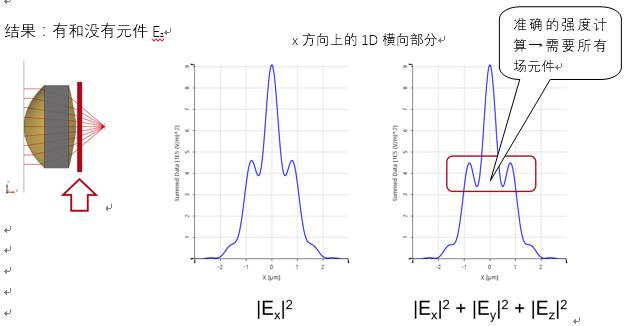

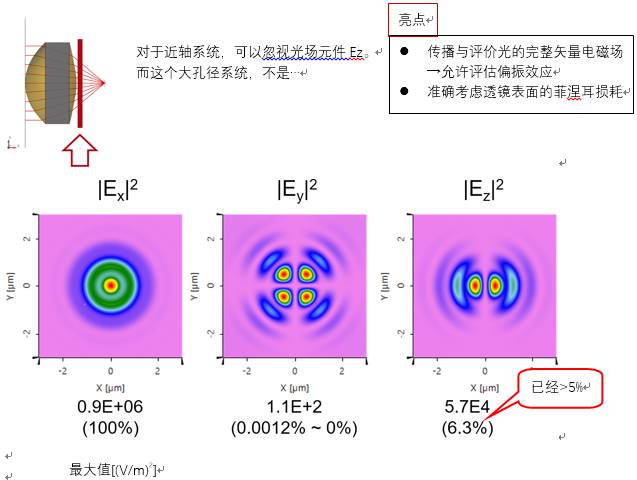

結果：考慮Ex，Ey，Ez





VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖9





VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖10

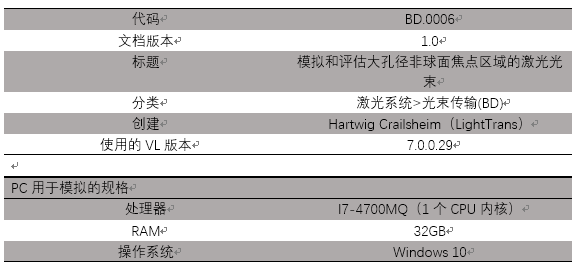

文檔和技術信息

VirtualLab運用：在大孔徑非球面的焦點區域模擬激光光束的圖11

登錄后免費查看全文
立即登錄
