讀研究生的時候，由于課題需要，我學習過Sap2000和Perform 3d這兩個更“專用”的有限元軟件。當時需要采用Sap2000和Perform 3d進行鋼結構的靜力彈塑性和動力彈塑性分析。當時我和同學說：在Sap2000中，梁?jiǎn)卧膹椝苄允峭ㄟ^塑性鉸定義的，在定義時需要指定塑性鉸的具體位置，比如在梁?jiǎn)卧膬啥嘶蛘呤侵虚g任意位置定義相應的塑性鉸，軟件在計算時就會考慮這些塑性鉸的屬性而實現材料非線性。同學當時使用的軟件是Ansys/apdl，他表示很不屑：那Sap2000不行啊，Ansys的梁?jiǎn)卧獜椝苄圆⒉恍枰付ㄋ苄糟q，直接對梁指定彈塑性材料就可以實現彈塑性，很顯然Ansys更合理。我當時十分認同，認為在Sap2000中，如果實際中梁的中點處出現塑性，僅在兩端設置塑性鉸顯然無法捕捉到這個塑性，而如果采用Ansys，梁?jiǎn)卧L度方向上任意位置進入塑性均可以捕捉到。

在后來對有限元和梁?jiǎn)卧牟粩鄬W(xué)習中，實際上對于這個問題已經有了更進一步的思考。實際上，即使在Abaqus和Ansys中，對于梁?jiǎn)卧膊皇窃陂L度方向上任意位置進入塑性均可直接捕捉到的。在大部分的有限元軟件中，在梁長度方向上會設置若干個積分點，計算時僅僅會捕捉積分點的應力判斷是否進入塑性。

例如，對于abaqus的B33單元，在長度方向上有3個高斯積分點。其具體位置為：(0.1127016L，0.5L，0.887298L)；對于B31，在長度方向上僅一個高斯積分點，位置為中點處。

以下圖的B33為例：

長度為1m，截面為0.1m*0.1m的梁采用1個B33單元，左端約束，右端施加豎向荷載Fz=1N.

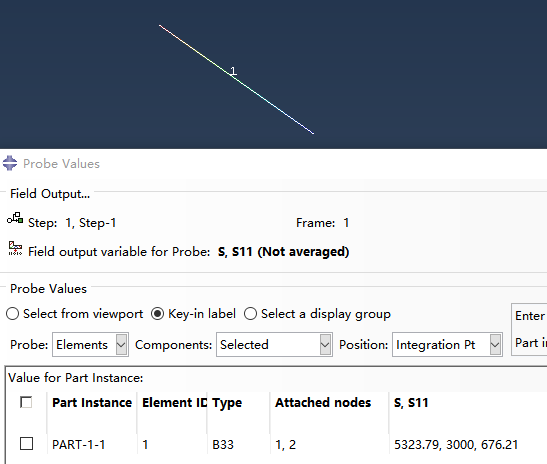

計算完成后查詢積分點的S11應力值：

按照前文提到的長度方向積分點的位置為：(0.1127016L，0.5L，0.887298L)，則三個積分點處的應力（截面頂或者底）計算為:

同理可計算M2和M3，結果均與abaqus查詢的結果一致。

在彈塑性材料本構計算中，軟件就是通過捕捉積分點的應力，從而依據積分點的應力值判定是否進入塑性而進行應力更新的，而不是“在整個長度上各個位置都考慮了塑性”。當然，在長度方向上的每個積分點的位置，軟件不僅僅是計算橫截面的頂或者底的應力，實際上橫截面上又會采用多個積分點進行辛普森積分，在abaqus中，這種橫截面的積分點叫section points。一個矩形截面共有25個section points。軟件對長度方向上每個積分點的25個section points均計算應力，并進行彈塑性判斷與應力更新。因此，對于一個B33單元，積分點總數實際上是25*3=75個。
