摘要

通過控制和改變所選參數有助于檢查給定光學系統的性能。 VirtualLab Fusion提供了完全靈活且計算效率高（通過并行化）的參數運行，使用戶可以指定不同的參數變化方式。 作為示例，它可以用于所研究的任何系統參數的公差分析。 分析結果可以以不同的方式可視化，例如單個數字，圖形甚至動畫。



參數掃描文件

?參數運行文件允許更改光學裝置的數值參數。

?例如可以使用：

 - 研究系統對參數公差的靈敏度

 - 優化參數

 - 評估焦點附近光束輪廓的變化

 - ...

?可以改變一個或多個參數。

?探測器結果記錄在參數掃描文件中。

?原始光學裝置的副本存儲在參數掃描文件中。



新參數掃描

?要生成新的參數掃描，需要打開并激活光學裝置窗口。

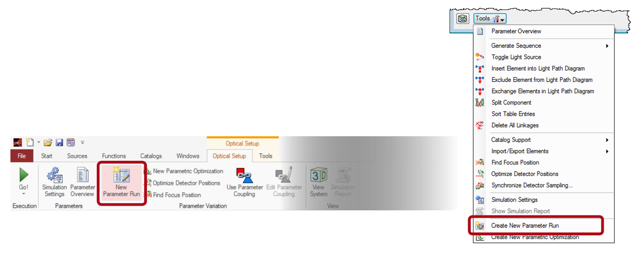

?可以通過以下方式生成新的參數掃描文件

 - 功能區

 - 光學裝置工具

 - 快捷鍵Ctrl + P.

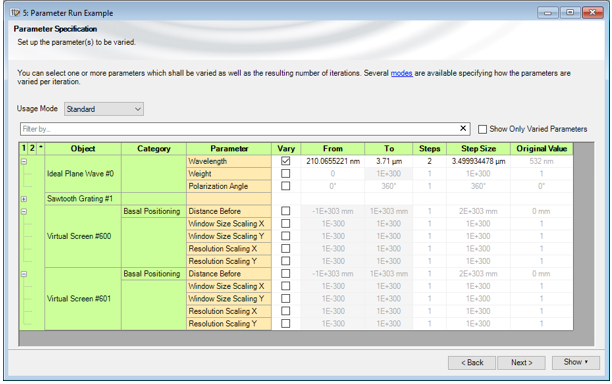

參數規格頁面



?此頁面允許您選擇想更改的參數。

?可以指定參數范圍和步數。

?稍后將解釋四種不同的使用模式（標準，可編程，掃描，隨機）。



參數規格頁面

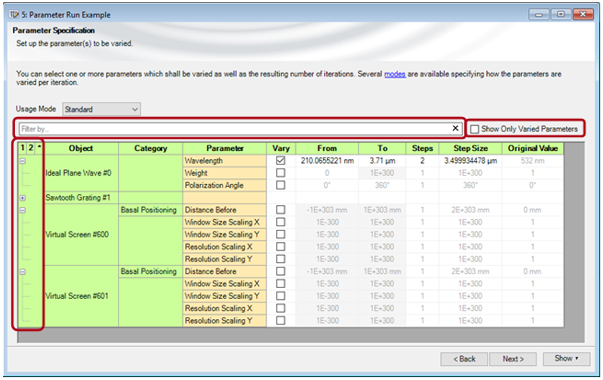

您可以

?篩選特定參數

?僅顯示已設為變化的參數

?使用前三列折疊/展開參數列表來獲得更清晰的展示



使用模式

?標準模式：

所有選定參數在最小值和最大值之間的線性變化。



?可編程模式：

自定義每個變化步驟的參數值。 具有每個變化步驟參數值表由代碼片段填充。



?掃描模式：

掃描參數空間 - 仿真所有可能的參數組合。



?隨機模式：

最小值和最大值之間參數的隨機變化。 有時也稱為蒙特卡羅仿真。 種子文件可用于可重現的結果。



使用模式



?參數掃描的不同使用模式的圖示，顯示了由兩個參數X1和X2定義的二維參數空間。

?紅色：標準模式的結果參數集。

?綠色：示例如何在可編程模式下通過代碼段生成參數集。

?藍色：掃描模式的結果參數集。

?灰色：一些隨機生成的參數集。

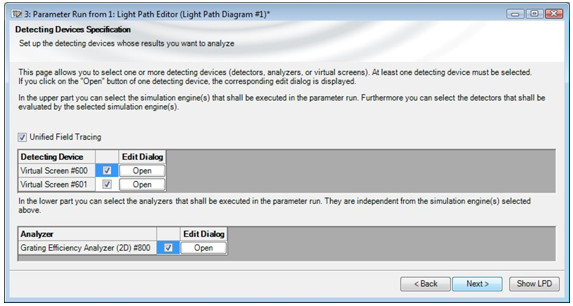

探測設備規格頁面



?此頁面允許選擇評估哪些仿真引擎，探測器，屏幕和分析器。

?單擊“Open”進入編輯對話框后，可以配置探測設備。



結果頁面

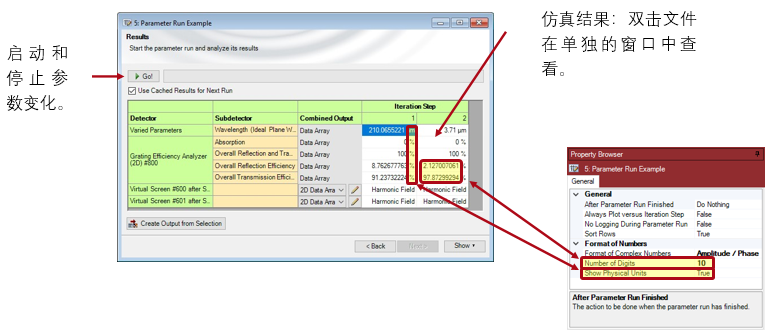

在屬性瀏覽器中，您可以更改顯示的物理值的格式（數字位數以及是否顯示物理單位），以便您可以更好地將它們導出，例如：通過復制和粘貼到“spread sheet programs”。



參數掃描中的光學裝置



記錄參數掃描結果

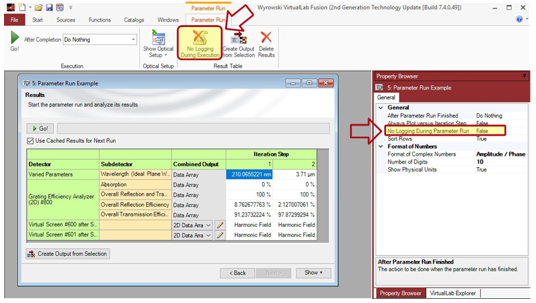

?對于耗時的仿真，尤其是對于具有多次迭代的參數運行，可以通過停用記錄來減少仿真時間。

?因此僅在完成所有迭代后顯示結果。

?為了查看到目前為止生成的正在運行的參數運行文件的結果，您可以通過窗口功能區復制文件; 然后，VirtualLab使用所有已計算的結果創建當前狀態的Paramter Run文件。

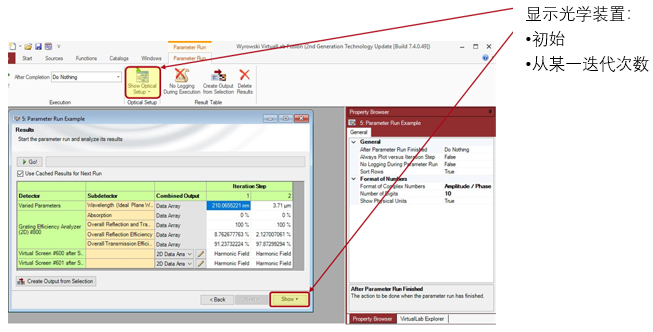

顯示參數掃描結果

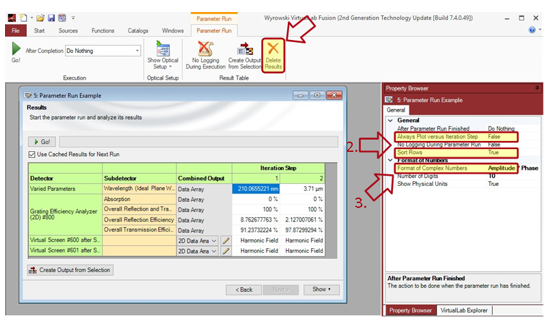

1.可以刪除結果以保存較小的參數掃描文件（例如用于發送電子郵件）。

（有時保存或打開帶有許多和/或巨大結果的參數掃描文件比所有迭代的仿真花費的時間更長。）

2.用戶可以選擇不同的順序來顯示結果。

3.有不同的選項來顯示復數。

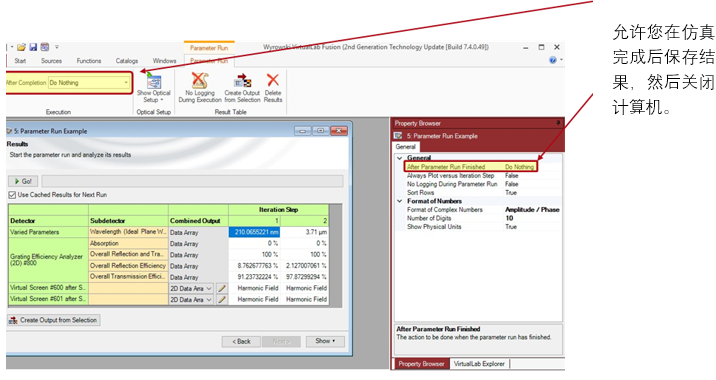

參數掃描完成后如何保存（和關閉）？



結果頁面 - 組合輸出

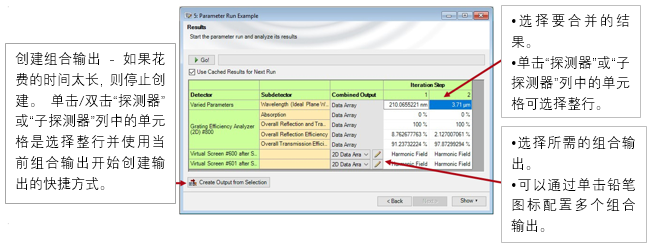

每個（子）探測器的結果可以組合成數據陣列，動畫，諧波場集或光線分布。 哪些組合輸出可用取決于原始文件的類型和維度。



并行化和數據量

?參數掃描仿真迭代可以非常好地并行化執行。 因此，它代表了一種高速仿真大量不同設置的行之有效的方法。

?但是如果已經有一次仿真非常耗費內存，那么并行執行是不可能的。 如果VirtualLab可以在硬盤上交換如此大的數據而不是將其保存在RAM中，則這種事情或減慢運行過程將不復存在。

?再者，應關閉參數掃描循環的并行化。

?VirtualLab仍將執行并行計算，因為并行化也用于單系統仿真中。





文件信息



更多閱覽

-Programming a Scanning Parameter Run

-Application of the Programmable Mode of a Parameter Run

-Tolerance Analysis of a Fiber-Coupling Setup
