Extended Scripted scatter（擴展的腳本散射模型）允許用戶定義散射光線的偏振特性。下面的例子演示了散射模型的使用，其中光線在散射后沿局部X軸線S偏振。

Scripted scatter（腳本散射）模型和Extended Scripted scatter（擴展腳本散射）模型都允許用戶根據包含鏡像和散射角的任意表達式定義BSDF，還可以用于改變散射光線波長。但是，只有Extended Scripted scatter模型允許用戶修改散射光線偏振狀態，這是通過使用T_SCATTERSCRIPTEX數據結構完成的。

在下面的簡單腳本中，“S”軸的定義是與曲面的X軸（第18-20行）對齊的。所有生成的散射光都被設置為沿該軸（第23-26行）100%線偏振光。注：g_Ascat_r_s 和 g_Ascat_i_s 是S矢量復振幅的實部和虛部，g_Ascat_r_p 和 g_Ascat_i_p是P矢量的實部和虛部。

圖 1.散射擴展腳本

下面的簡單示例文件由一個隨機偏振光源（紅色繪制的光線）和一個產生散射光線（用綠色繪制）的散射面組成。重點采樣用于確保光線僅沿探測器方向散射。

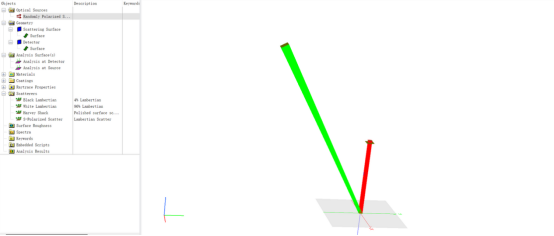

圖 2.偏振散射光跡視圖

FRED的“Polarization Spot Diagram”顯示了光線在光源和探測器的偏振狀態，可查看光源和探測器的偏振狀態。

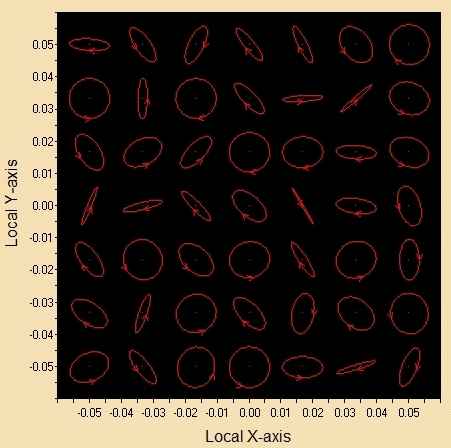

圖 3.光源上的偏振點圖

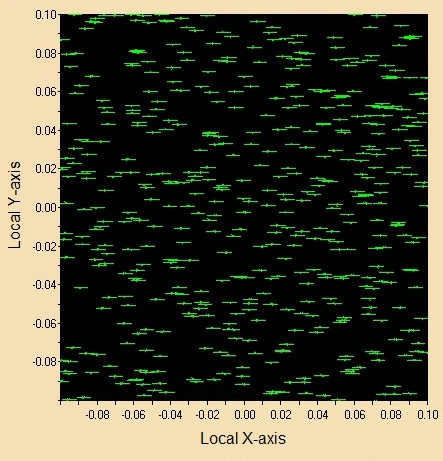

圖 4.探測器上的偏振點圖

以上可以看到偏振散射的能量集中，可以查看散射之后在探測器上的散射結果，這是因為在以上案例中，使其散射的能量全部都集中到探測器表面上。

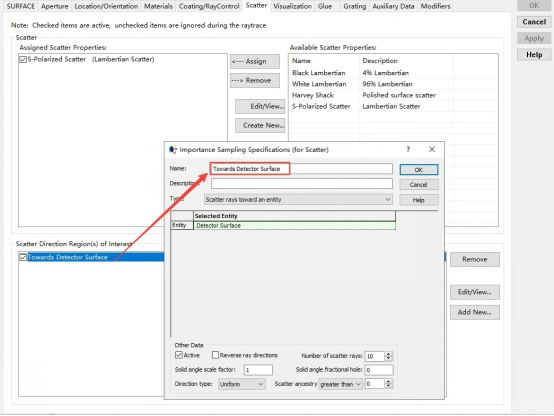

圖 5.散射方向區域設置

如果選擇默認的散射方向區域，其散射的能量會特別稀少，以至于在探測器上都無法顯示出結果。

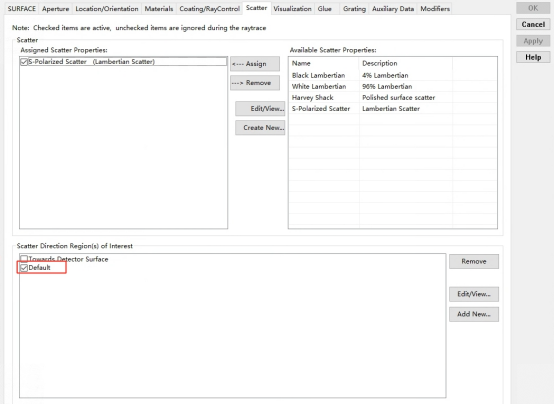

圖 6.散射方向區域設置默認

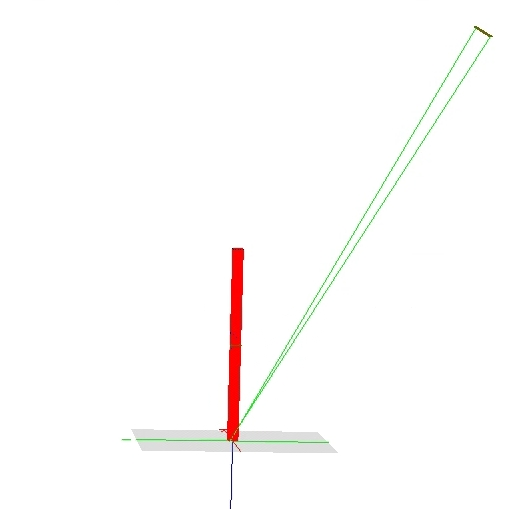

圖 7.散射默認之后的光跡視圖結果
