摘要

高功率激光二極管常表現出不對稱發散和像散。在本案例中，激光二極管首先用物鏡準直，然后用非球面透鏡聚焦，并在Virtualab Fusion中研究了焦點區域的光場的演化。與沒有像散的情況相比，可以清楚地展示像散對其焦點區域的光場影響。

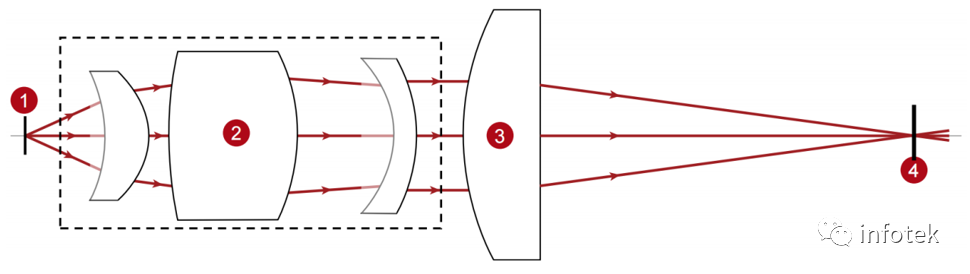

建模任務

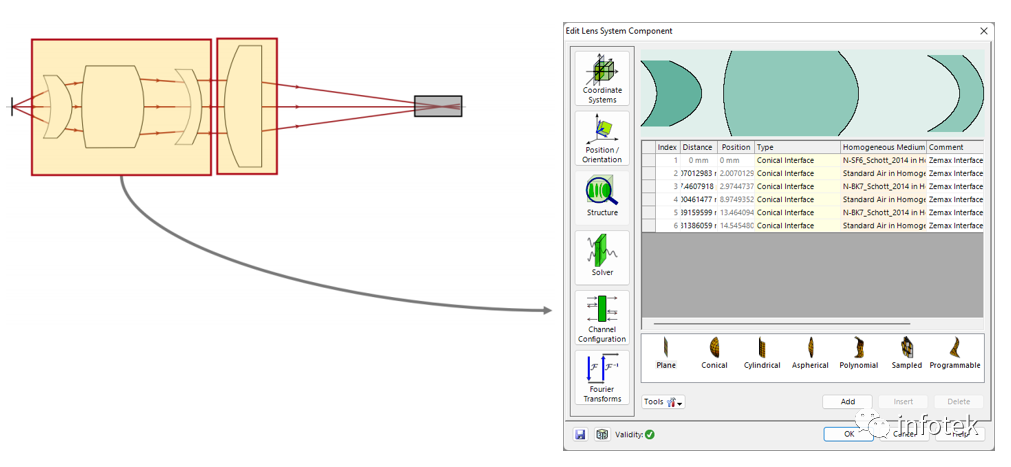

非球面鏡和準直物鏡

透鏡系統元件允許簡單地定義一個由光滑表面和均勻的、各向同性的介質的交替排列組成的元件。就界面和材料而言，可以從內置的目錄中選擇已有的選項，或者定制您自己的界面和材料，以獲得最大的靈活性。

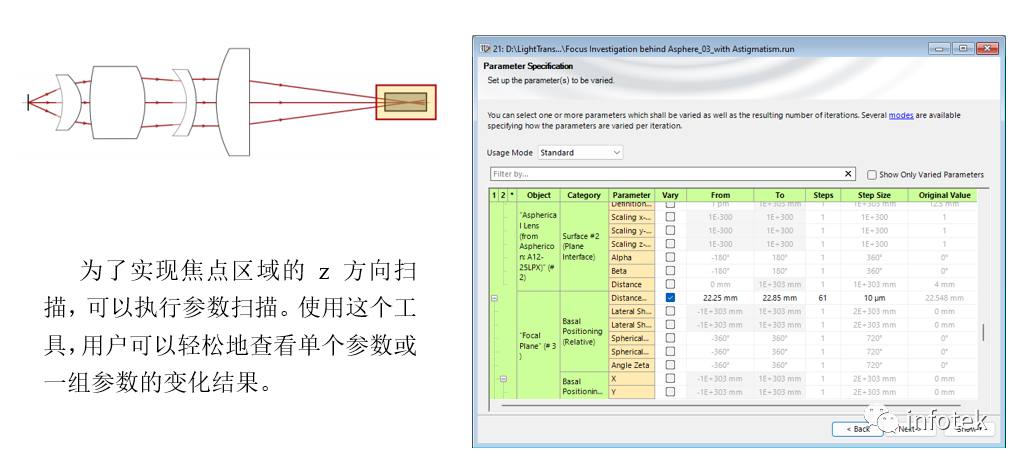

焦點區域Z方向的掃描

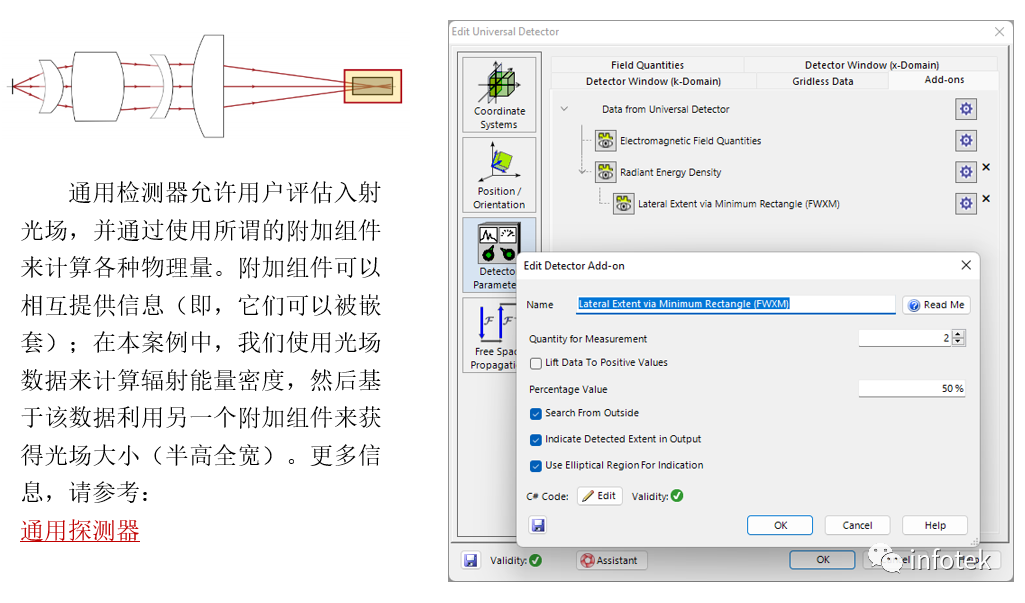

通用探測器和探測器附加組件

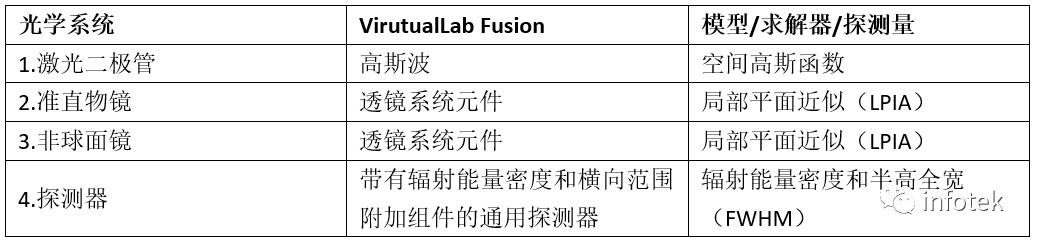

 組件總結

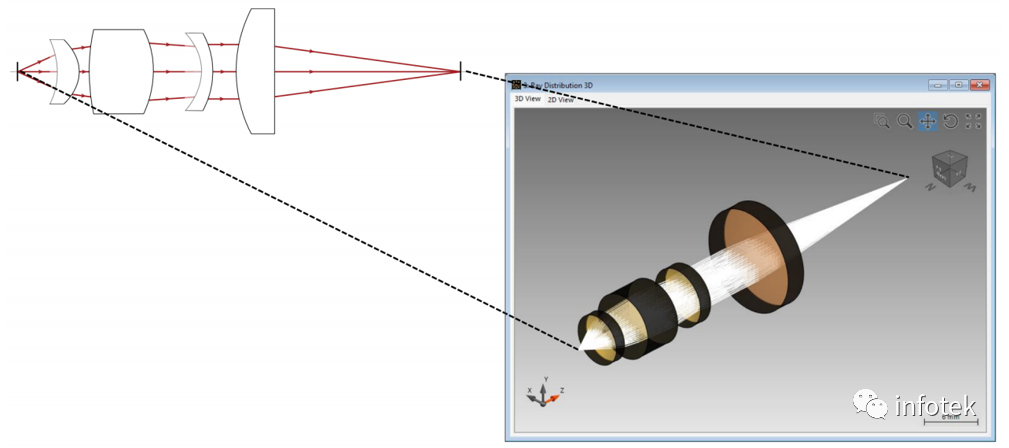

基于光線追跡的系統分析

光線追跡分析可以快速地提供對空間中系統的建模結果。

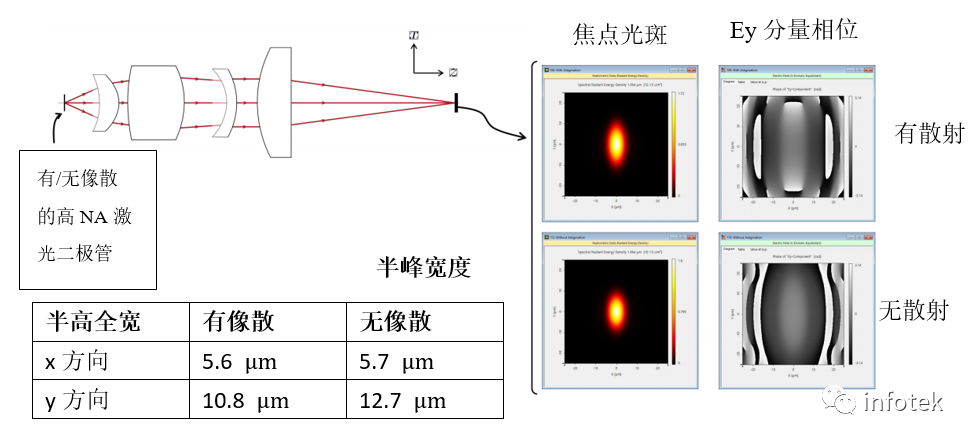

焦平面研究

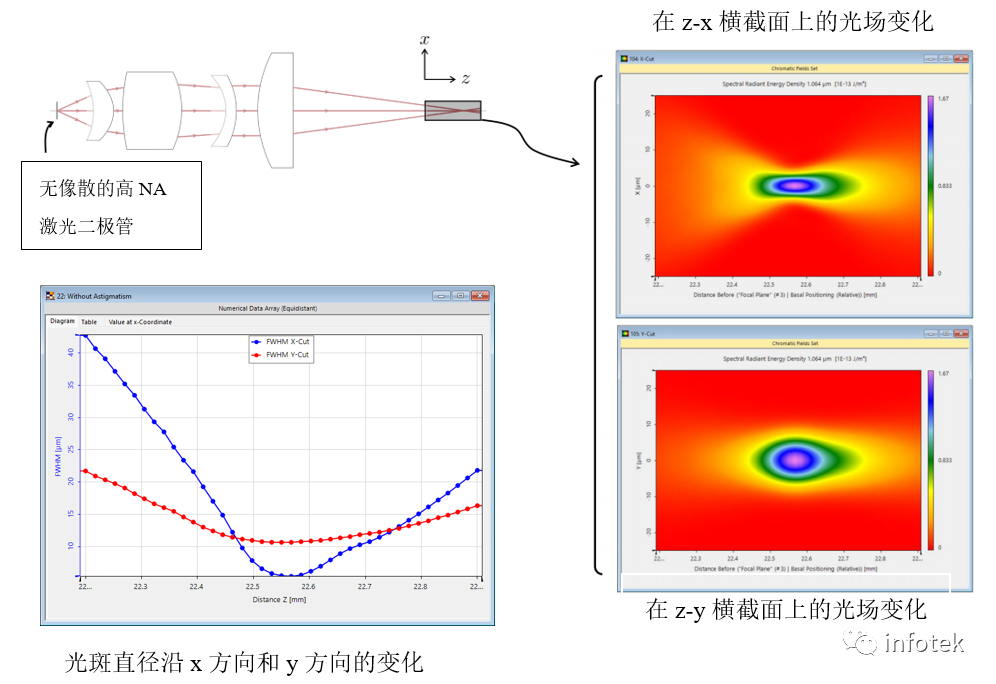

焦點區域研究（無像散）

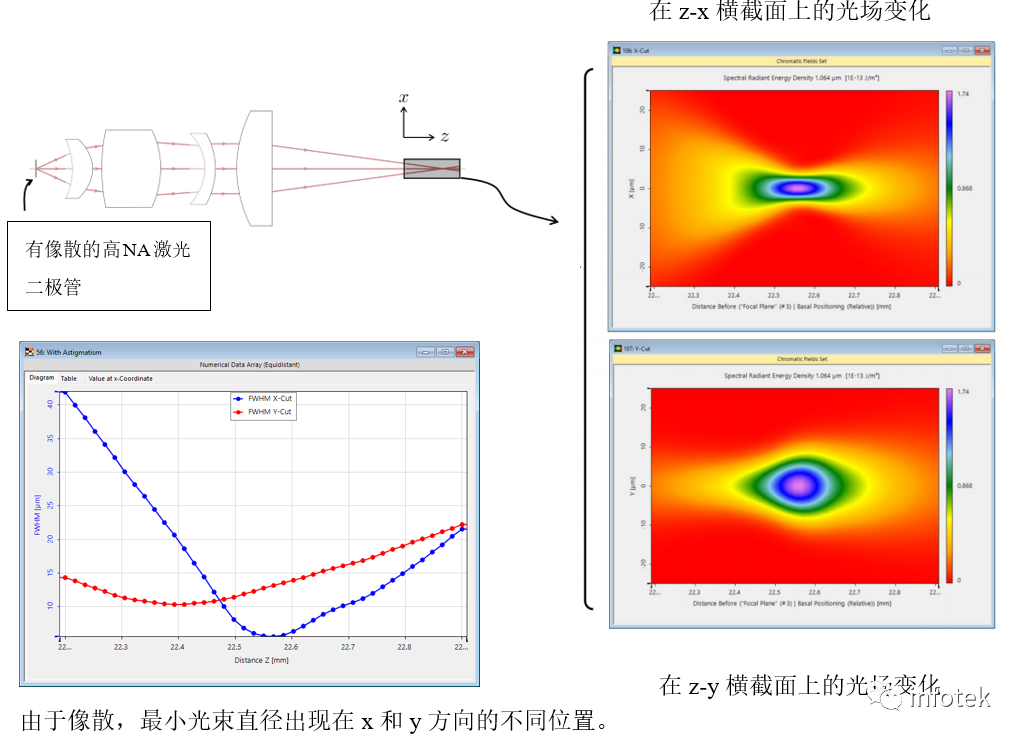

焦點區域研究（無像散）

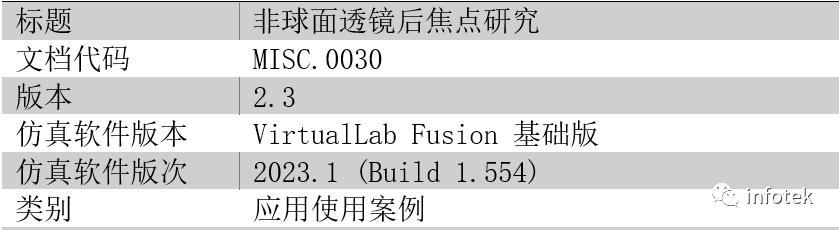

文檔信息
