摘 要



斐索干涉儀是工業中常見的光學計量設備，它們通常用于光學表面質量的高精度測試。 借助VirtualLab Fusion中的非順序追跡，我們構建了一個菲索干涉儀，并利用它測試了不同的光學表面，例如圓柱形和球形。 可以看出，產生的干涉條紋對表面輪廓具有敏感性。

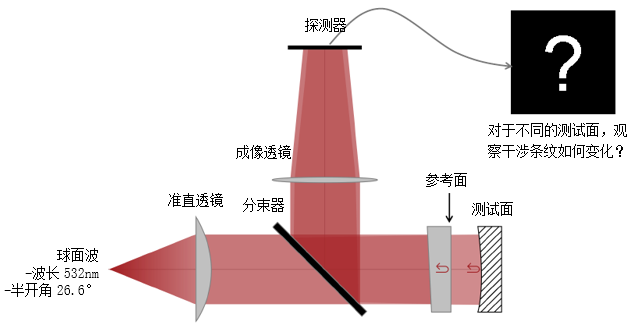

建模任務

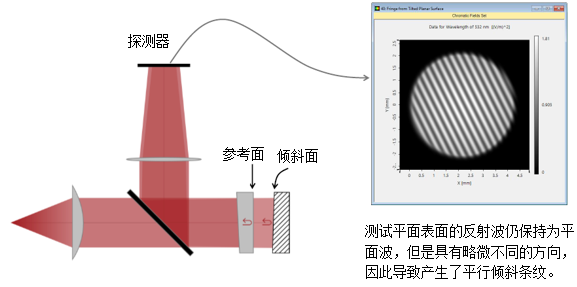

傾斜平面下的觀測條紋

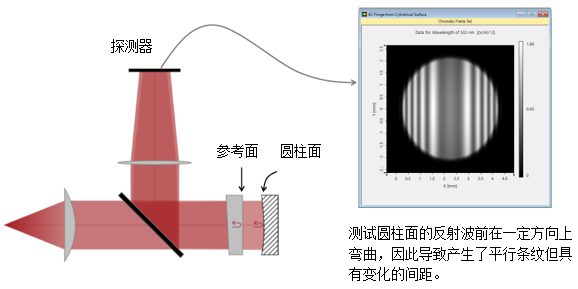

圓柱面下的觀測條紋

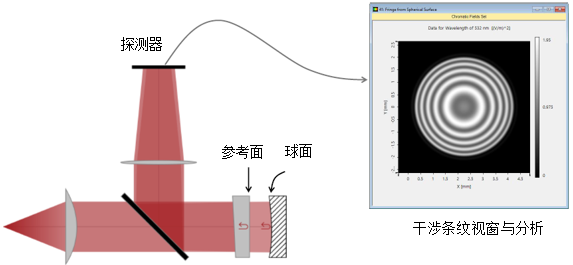

球面下的觀測條紋

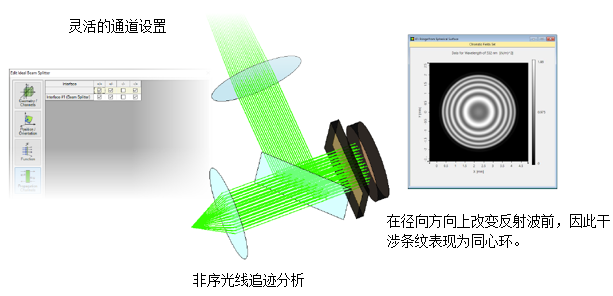

VirtualLab Fusion 視窗

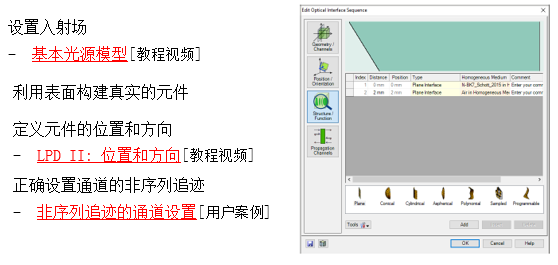

VirtualLab Fusion 流程

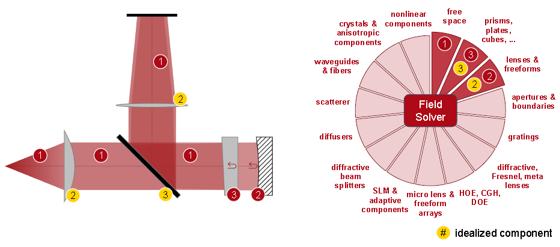

VirtualLab Fusion 技術



文件信息
