輕松高效倒角去毛刺

EDGECAM

倒角去毛刺這個工序看似簡單，卻直接影響產品的品質和加工效率。在機械加工中，倒角和去毛刺這兩個工序基本是同時進行的，倒角一般是為了便于零件的裝配，在零件的端部做出倒角；去毛刺是指去除在零件棱邊所形成的刺狀物或飛邊。機械加工后的去毛刺/倒角通常比較麻煩，金屬切削過程中常常伴隨毛刺的生成，即使是精加工也不可避免會有毛刺。工程師通常用去毛刺工序來解決去毛刺的問題，但是去毛刺并非是一個生產性的過程，會直接導致產品成本增加，產品生產周期延長，毛刺去除不當的話會導致整個產品報廢，給企業造成經濟損失，導致企業降低行業競爭力。

?？怂箍倒I軟件EDGECAM一直秉承用最簡單的方法解決問題，強大的智能化操作選項，在降低了編程人員的勞動強度和使用門檻的同時，又大大降低了學習的成本，提高了編程效率和實際生產效率。EDGECAM中的高速加工、復合加工作為機械加工發展的方向，完全被 EDGECAM 功能所涵蓋。作為一款通用的 CAM 軟件平臺，EDGECAM 適合于從產品加工到模具制造等所有機械加工領域和行業，完整支持車削、銑削、多軸車銑復合、線切割、增材制造，廣泛應用于常規機械加工、能源、航空、車輛制造、石油勘探、電子通訊、機床設備、數控教育等眾多行業。

EDGECAM軟件的“倒角” 加工策略功能，支持使用球刀或雙角銑刀、倒角刀，根據給定的模型和尺寸，進行去毛刺/倒角操作，可在任何銑床中使用，支持夾具自動避讓。在單次加工工序中，通過簡單的兩步操作，即可輕松“倒角/去毛刺”。歡迎各位粉絲隨時和我們溝通，來體驗去毛刺的輕松高效。

步驟一

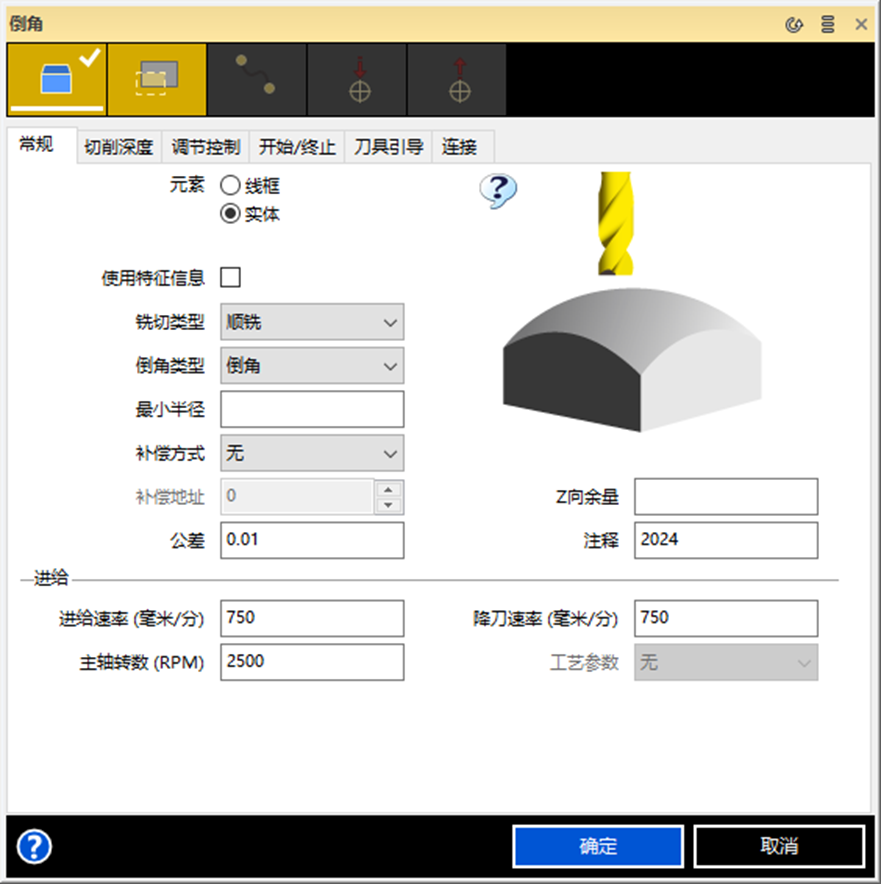

選定“倒角”加工策略，選擇零件模型邊界或特征，倒角類型“倒角”或“去毛刺”設置轉速、進給切削參數等。

注意：如果模型畫有倒角，倒角類型選擇“倒角”功能；如果模型未畫倒角，倒角類型應選擇“去毛刺”。

步驟二

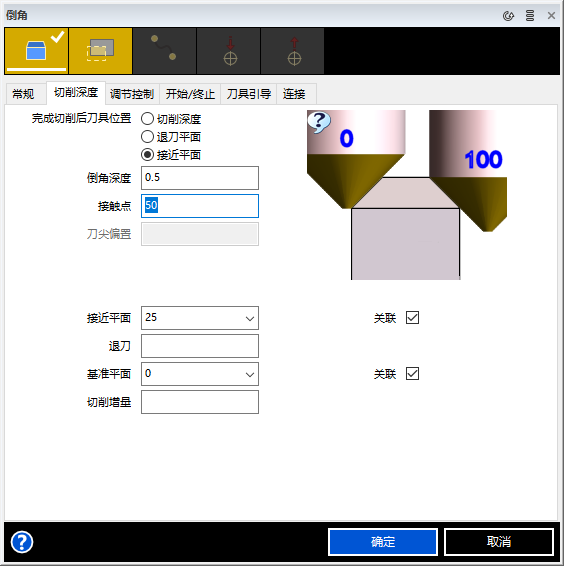

根據零件特征設定倒角深度、接觸點等切削參數。

注意：接觸點：當使用0時倒角使用刀尖位置，使用50時使用倒角刀中間位置等，也可以刀具其他位置接觸點進行切削。

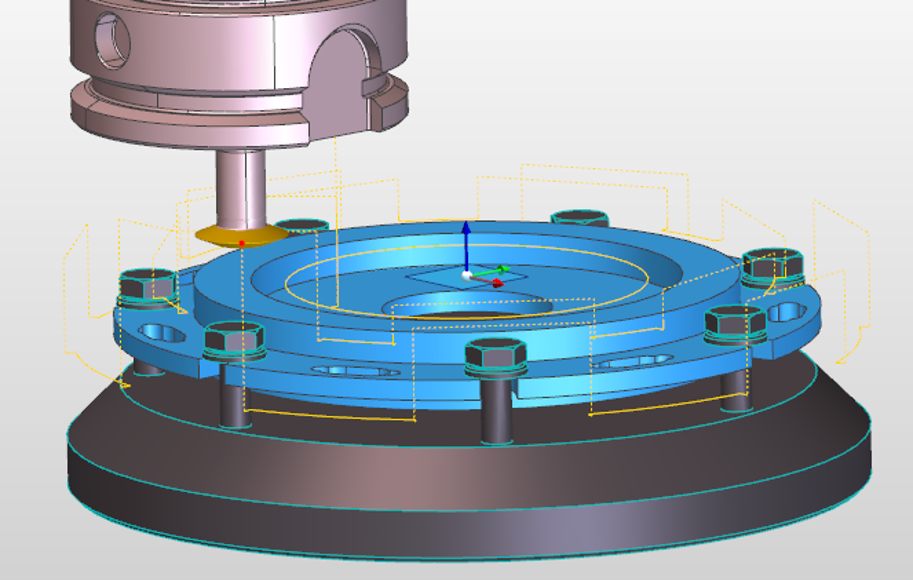

通過以上參數的選擇以及設定就可以快速完成雙面倒角、去毛刺編程。

溫馨提示：前期分享的五軸去毛刺文章中有也可以根據零件類型選擇“五軸去毛刺”或“倒角”功能。

小貼士

在機械加工中容易產生毛刺的部位如下，并附帶圖片說明：

1、鉆/鏜孔：孔的進口及出口處會產生毛刺和翻邊，特別是出口處的毛刺會比較多；

2、銑面：在被加工工件表面的邊、角、棱處會產生較多的毛刺；

3、鉆各交叉孔：尤其是傾斜交叉孔時，更容易產生較大、較多的毛刺；

4、圓柱徑向孔、以及五軸多面等部位的毛刺。
