把原本可能不均勻的準直光斑經過小透鏡分割之后，再由積分透鏡疊加到照射面上。

SYNOPSYS中的透鏡陣列

所有可以在SYNOPSYS中定義的表面形狀也可以被定義為相同的小透鏡陣列。例如，這種元件在成型的塑料板中經常使用。當表面被賦予了想要的形狀，只需用輸入（在RLE或CHG文件中）聲明它是一個數組ARRAY即可。

SN ARRAY NXARRAY NYARRAY XSPACING YSPACING

SN為表面編號，NX/NYARRAY為X和Y方向的鏡頭數。X/YSPACING為X/Y方向的陣列間隔。

例如，要在表面2上以3乘3的網格創建一個相同的小透鏡陣列，小透鏡之間的距離為0.1，可以輸入：2 ARRAY 3 3 .1 .1

透鏡陣列注意事項

1. 需要一個自定義輸入的圓形孔徑或矩形孔徑，以定義鏡頭陣列的總尺寸。這個孔徑可以是傾斜偏心的。如果沒有輸入，程序將創建一個RAO矩形孔徑，它將包括整個陣列。注意，這里的孔徑適用于整個陣列，而不是個別的小鏡頭。

2. 網格編號應該是奇數，中央的小鏡片將在光軸上居中。

3. 不能在陣列上設置任何傾斜、偏心、局部或全局的坐標。光線追跡會根據需要自動計算出一個臨時的偏心，以便將每條光線放在最近的透鏡單元上的正確位置，這將與上述所有選項相沖突。如果你需要用這些選項來定位陣列，請在陣列之前使用虛擬表面。陣列后面的標面可以隨意指定。

4. 為了正確顯示陣列這個元件，另一邊應該被分配一個與陣列相同的CAO或RAO孔徑。如果另一邊也涉及到小鏡片，那么這一邊也必須被聲明為陣列：該指定適用于單個表面，而不是元件，因此兩邊都必須被定義為陣列。

5.不要在陣列后面的任何地方放置一個真實光闌。在這種情況下，通常沒有一個唯一的主光線，而且光瞳搜索很可能不會收斂到想要的結果。

6. 所有的輸入參數都不應該是零。如果輸入了零，程序會用合理的默認值代替。

以下為設計的復眼透鏡陣列指標：

光源波長0.405微米

準直后光源發散角5°（無窮遠平行光最大半視場角）

照亮區域直徑為1.5mm

假設透鏡單元半徑0.3mm（入瞳半徑）

透鏡陣列為21*21

假設單復眼的曲率半徑為2，計算得透鏡的厚度為6mm左右

對應鏡頭文件

請評論區留言聯系工作人員獲取

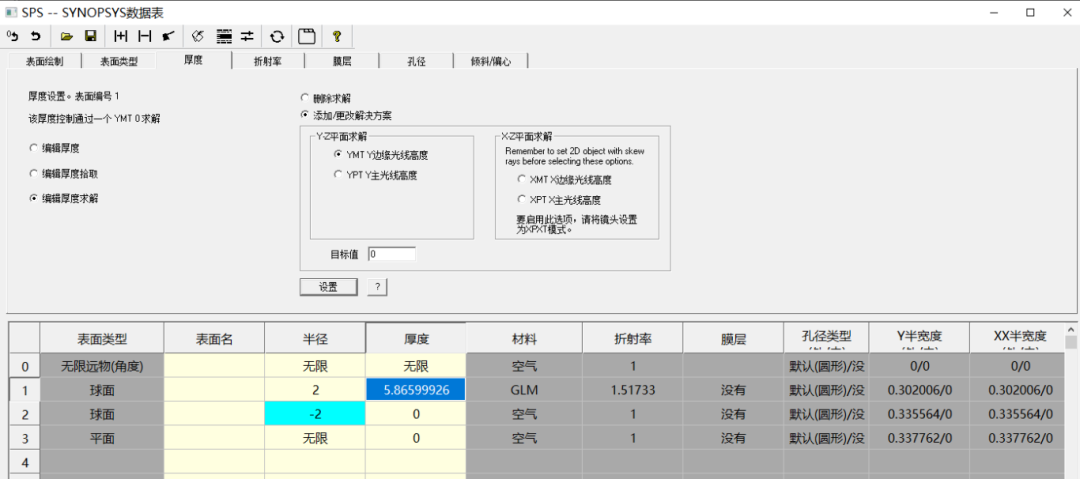

透鏡的厚度用YMT求解計算近軸焦點，透鏡后表面的曲率半徑拾取前表面的負號。

加入指令

  1 ARRAY     21    21  0.600000     0.600000

  2 ARRAY     21    21  0.600000     0.600000

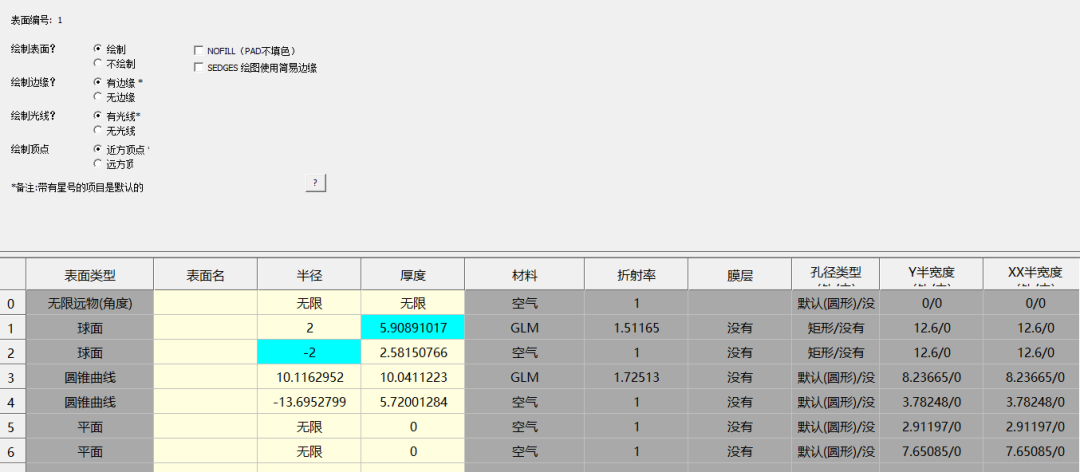

把表面1和2補充為21*21的陣列，并且調整物方參數，擴大孔徑等等。

對應鏡頭文件

請評論區留言聯系工作人員獲取

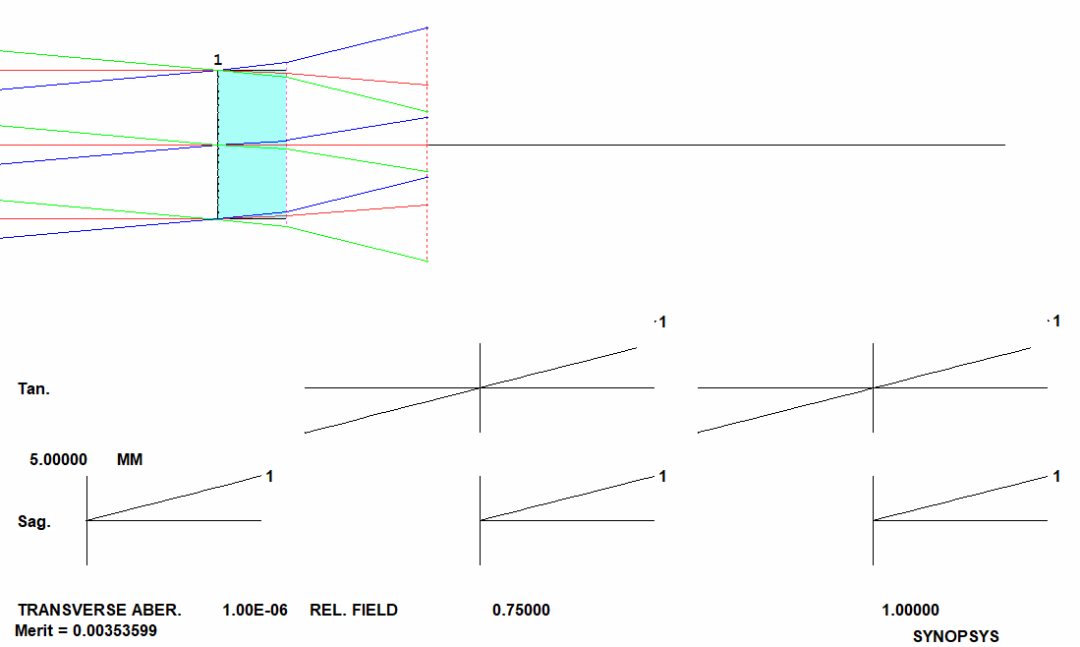

運行宏文件，查看對于準直光束的復眼的效果：

對應宏文件

請評論區留言聯系工作人員獲取

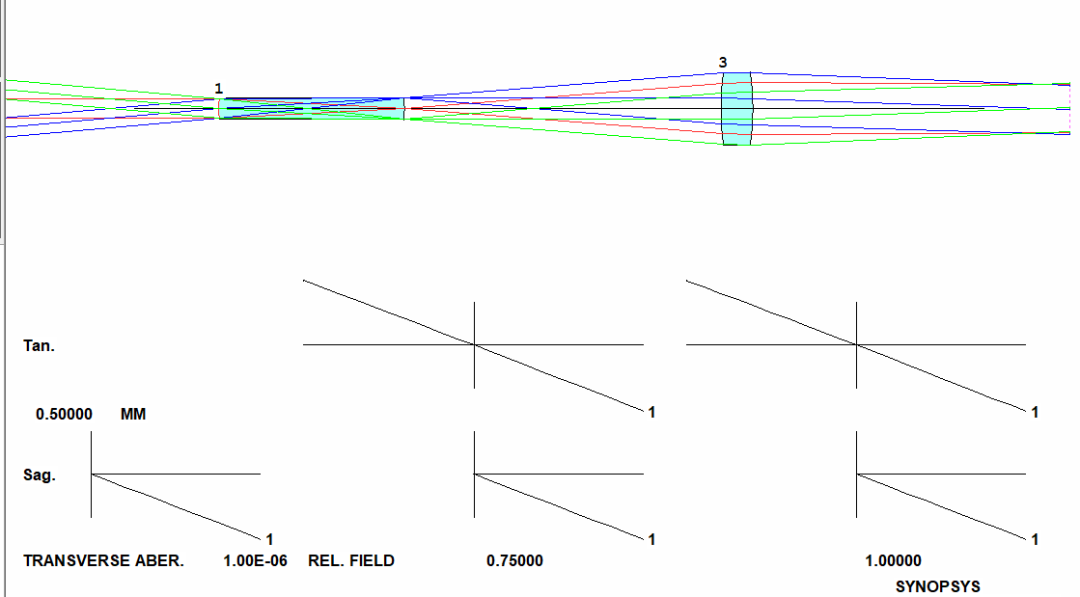

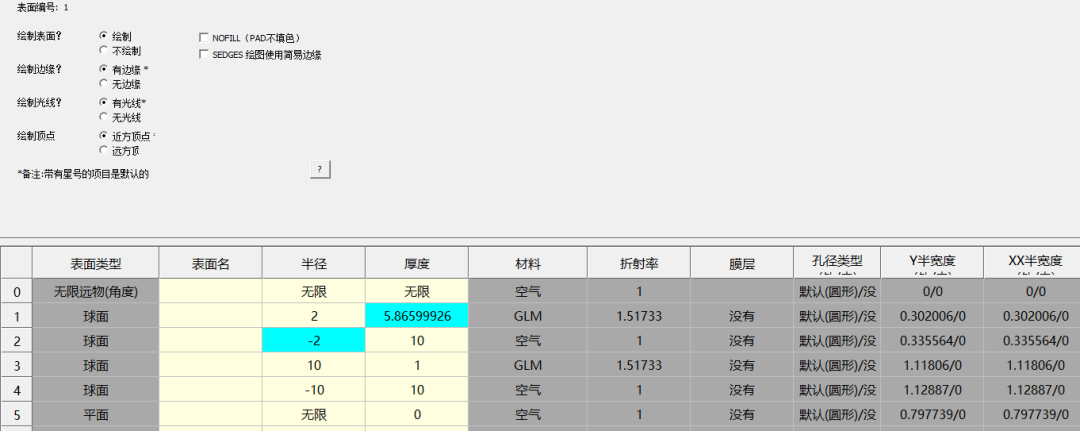

在初始透鏡單元后方設置一個焦距為10的積分透鏡作為初始結構，可以看到對于單個透鏡單元的準直效果。

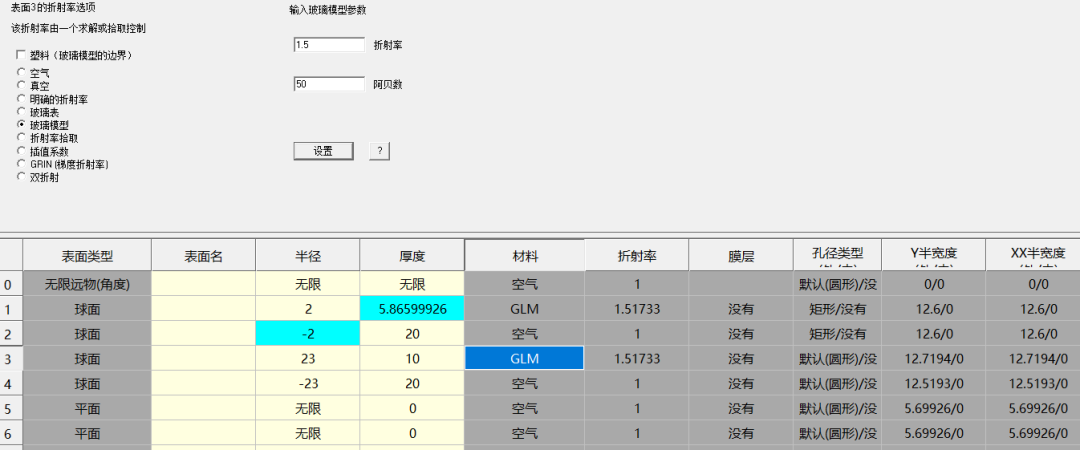

在透鏡陣列后面設置相同參數的積分透鏡初始結構：

運行宏文件，查看整體效果，需要做進一步優化。

對應宏文件

請評論區留言聯系工作人員獲取

優化宏：

優化宏文件

請評論區留言聯系工作人員獲取

運行宏文件，查看整體效果：

對應宏文件

請評論區留言聯系工作人員獲取

積分效果比較理想。

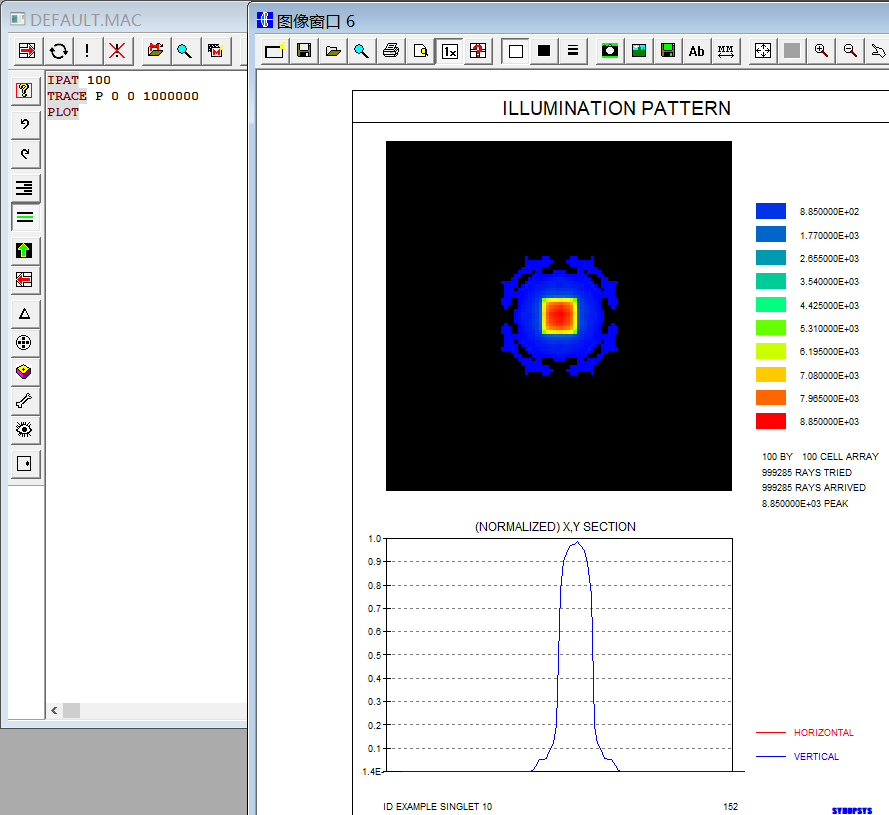

照明模式查看，運行一個宏命令，如下圖，查看照明模式的結果：

用一百萬條光線追跡，探測器分辨率為100，最終積分結果的分布和均勻度都還可以。

優化積分透鏡的位置和曲率半徑、圓錐常數。

用YA去控制每個復眼單元上下位置的光線聚集到固定的位置。

注意正負號和中心光線的控制，不需要GSR/GNR等像差控制。
