摘要

利用VirtualLab中的面板型光源，可以如現實一樣對像素化顯示進行建模。所述面板型光源可以由給定的像素個數和像素圖形來定義，每個像素都發射出可調發散角的球面波。結合ParameterRun，可以對所有像素進行掃描，可針對特定應用靈活選擇掃描方式，例如，用于分析具有像素化圖像生成單元的成像系統。



1. 基本參數

? 面板型光源模擬確定的像素數目，每個像素用一個球形波表示，作為基本模式。

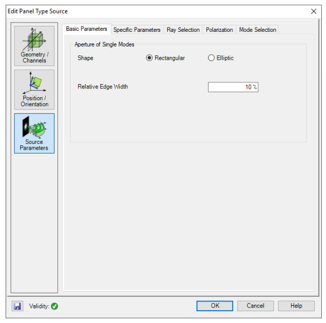

? 所有模式具有相同的孔徑形狀，并可在基本參數（Basic Parameters）選項卡中配置。

? 此外，還可以設置相對或絕對邊緣寬度。

2. 特定參數-強度

? 特定參數（Specific Parameters）選項卡可以控制光源的強度和像素設置。

? 強度分布的設置可以根據：

- 通過指定彩色域集或通過導入圖像文件來指定所需的變化。在這種情況下，波長從輸入分布中選擇；

- 或者一個波長的所有像素的常數。在這種情況下，像素的數量可以分別沿x方向和y方向設置。



3. 特定參數-像素設置



? 特定參數（Specific Parameters）選項卡可以控制光源的強度和像素設置。

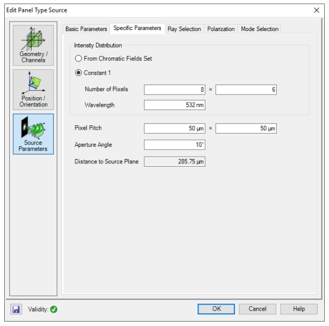

? 像素間距（Pixel Pitch）可分別沿x方向和y方向設置。

? 另外，可以配置每個像素的孔徑角度（Aperture Angle）。

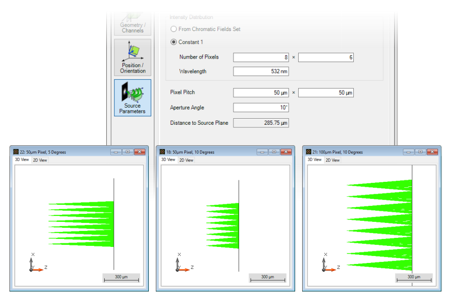

-像素尺寸50um

-孔徑角5°

-像素尺寸50um

-孔徑角10°

-像素尺寸100m

-孔徑角10°



4. 光線選擇

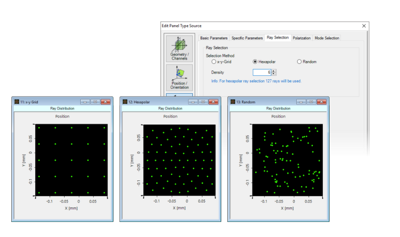

? 在Ray Selection選項卡中，對于每個模式，都可以指定所需的選擇方法和射線的數量。

5. 偏振設置

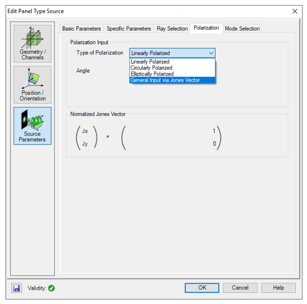

? 偏振設置（Polarization Settings）選項卡為所有像素提供偏振選項。

? 偏振狀態可以為:

?線偏振;

?圓偏振;

?橢圓偏振;

?一般通過瓊斯矩陣輸入。



6. 模式選擇

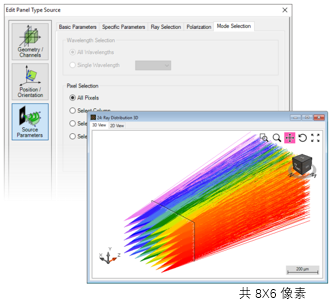

? 在模式選擇（Mode Selection）選項卡中，可以選擇不同的光譜成分和像素。

? 波長可以單獨或全部選擇。

? 像素可以在指定的列或行中選擇，也可以作為單個像素選擇。

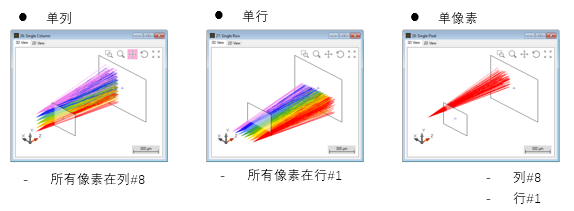

7. 參數運行-掃描每個單個像素



? 在模式選擇選項卡中，選中“像素”。

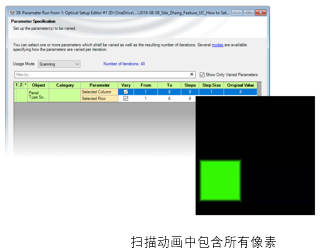

? 啟動參數運行并切換到掃描模式。然后掃描選定的列和行索引。
