摘要

計算機輔助設計文件通常用于在軟件產品之間交互文件。例如，STL格式用于3D打印軟件。IGES格式廣泛用于計算機輔助設計（CAD）領域的信息數字交互。VirtualLab支持將系統中指定的光學組件導出為各種CAD格式。這包括例如將透鏡，棱鏡，鏡子系統和其他組件輸出到STL和IGES格式。



1. 組件視圖

? 通過組件的編輯對話框可以修改每個實際組件。

? 為了便于說明，我們使用默認球面鏡作為示例。

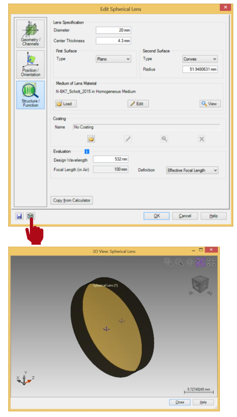

? 單擊“視圖”按鈕以生成3D視圖。



2. 將組件導出到STL / IGES文件

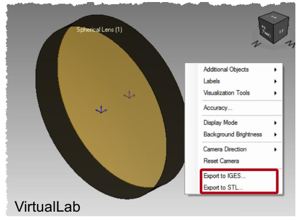

? 右鍵單擊3D視圖窗口，然后選擇Export to STL / IGES。

? 然后命名您的文件并存儲。

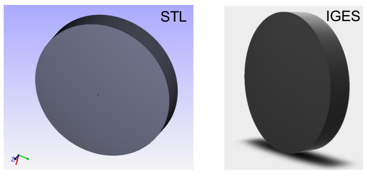

? 現在可以在您選擇的STL / IGES查看器中打開。





3. 光學系統視圖

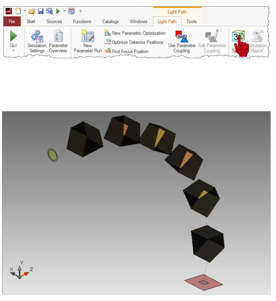

? 對于給定的光學系統，在此示例中為棱鏡鏈，單擊“系統視圖”以生成3D視圖。



4. 將光學系統導出到STL / IGES文件

? 右鍵單擊3D視圖窗口，然后選擇Export to STL / IGES。

? 然后命名您的文件并存儲它。

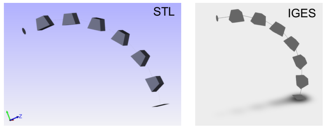

? 現在可以在您選擇的STL / IGES查看器中打開。





5. 文件和技術信息
