摘要



波前誤差定義為參考波前相位（一個恒定相位或球形相位）與光學系統的檢測波前相位之間的差值。 它是評價光學系統質量的一個非常重要的標準，同時也可用作參數優化的評價函數。在VirtualLab Fusion中，用戶可以使用特定的探測器檢測此類誤差。 此用例說明了如何在VirtualLab Fusion中配置波前誤差探測器。

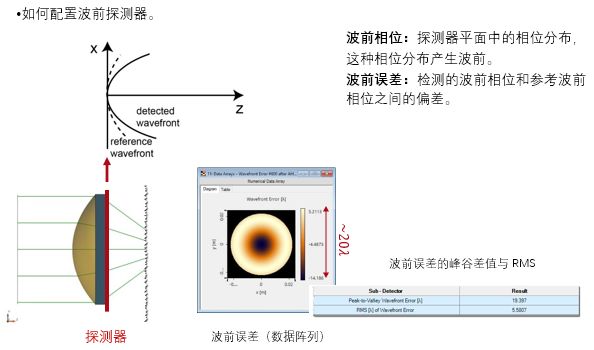

建模任務

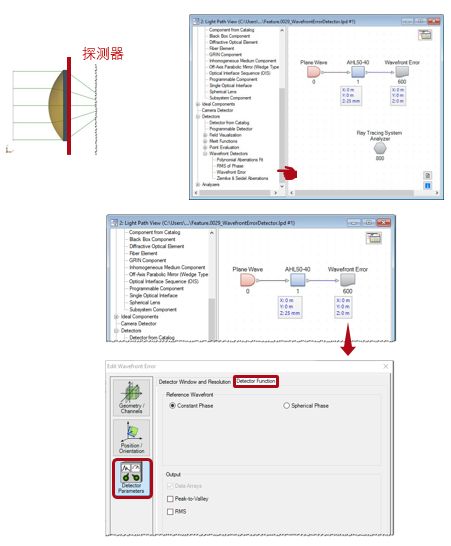

系統構建



出于說明目的，我們使用光學系統，其包括一個平面波，一個非球面透鏡和波前誤差探測器。

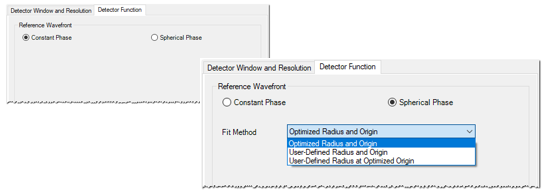

探測器功能：參考波前

參考波前可以是

?恒定相位（Constant Phase）產生平面參考波前。

?球形相位（Spherical Phase）產生球形參考波前，其半徑和原點可由用戶設置或通過VirtualLab優化獲得。

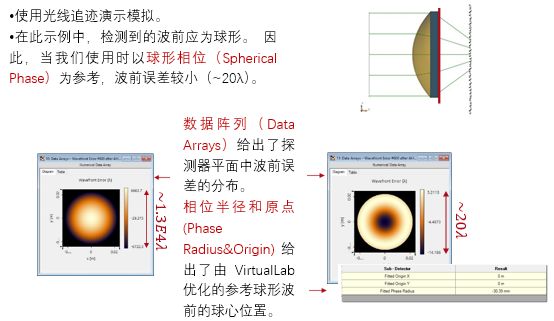

結果：恒定與球形參考

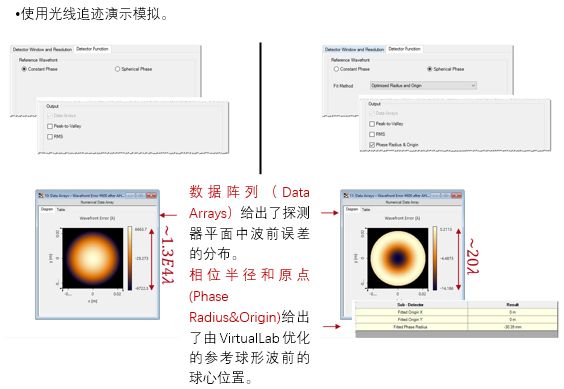

模擬結果：恒定V.S. 球形

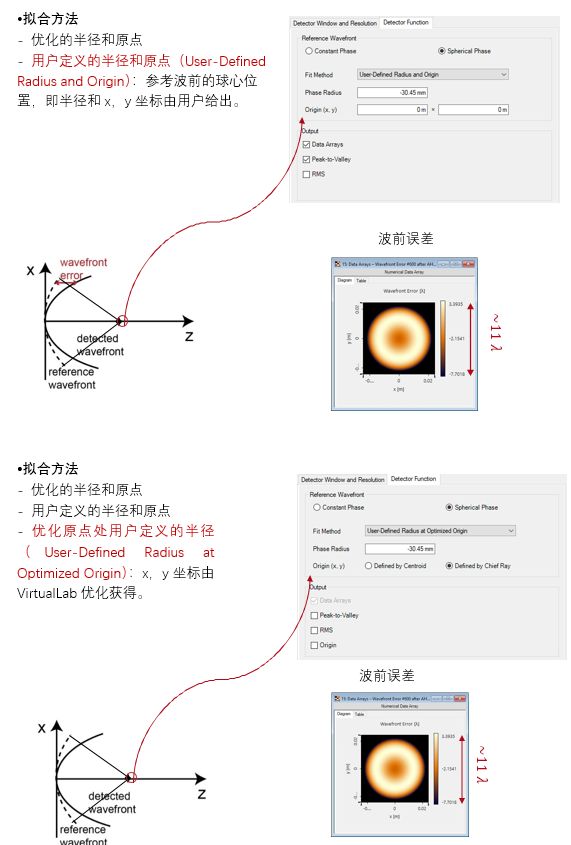

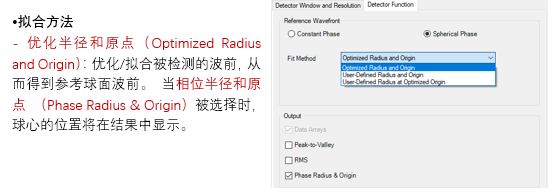

球形相位：擬合方法

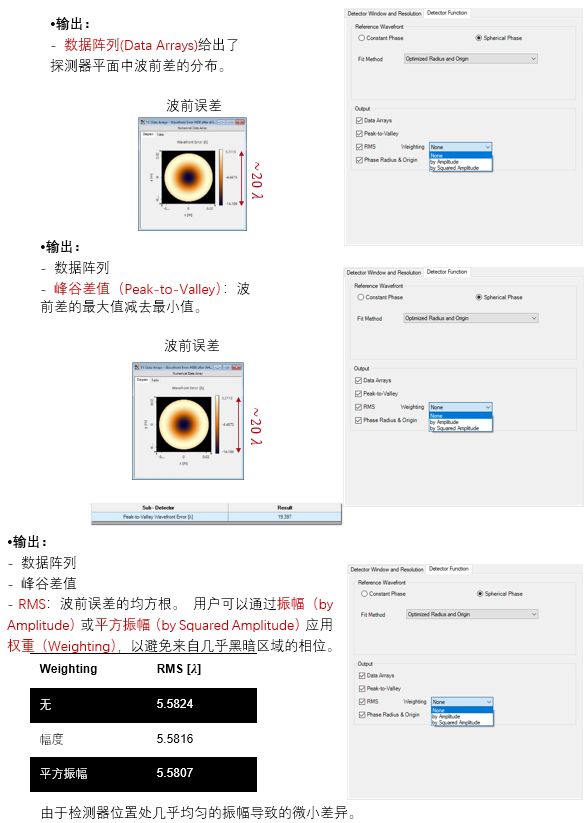

探測器功能：輸出





文件信息
