摘要

光學光柵結構在多種應用中被廣泛使用，如光譜儀、近眼顯示系統等。VirtualLab 利用傅里葉模態方法(FMM)提供了對各種光柵結構的嚴格分析功能。在光柵工具箱中，光柵結構可以通過不同的插入表面和/或者材料堆棧配置。堆棧的幾何結構通過友好的用戶界面設置，并更加復雜的光柵結構同樣可以利用堆棧表達。在本實用案例中，闡述了基于界面的光柵結構外形設置。





1. 案例展示內容

? 如何使用界界面在光柵工具箱中配置光柵結構：

- 矩形光柵界面

- 轉換點列表界面

- 鋸齒光柵界面

- 正弦光柵界面

? 如何在計算前改變高級選項&檢查定義的結構。



2. 光柵工具箱初始化



3. 光柵結構設置

? 首先，必須定義基底(Base Block)的厚度和材料。

? 在VirtualLab中定義光柵的結構稱作Stack。

? Stack可以附著在基底的一側或兩側

? 例如，選擇在第一個表面上的Stack。



4. Stcak 編輯器

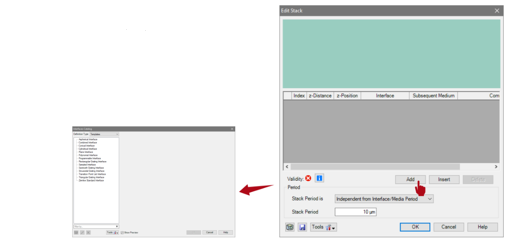

? 在Stcak 編輯器中，界面可以從庫中添加或插入。

? VirtualLab 的庫中提供了多種類型的界面。而且所有這些表面類型都可用于定義一個光柵

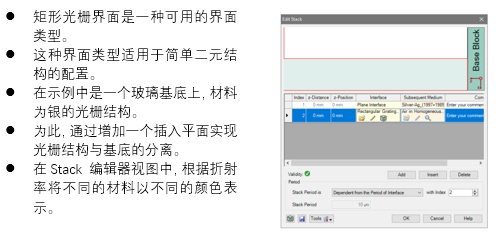

5. 矩形光柵界界面

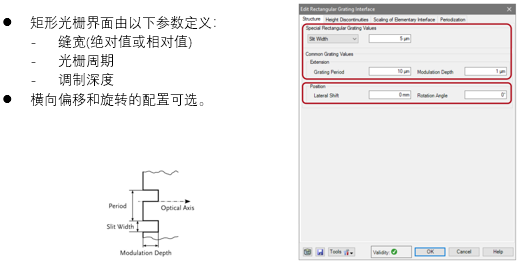

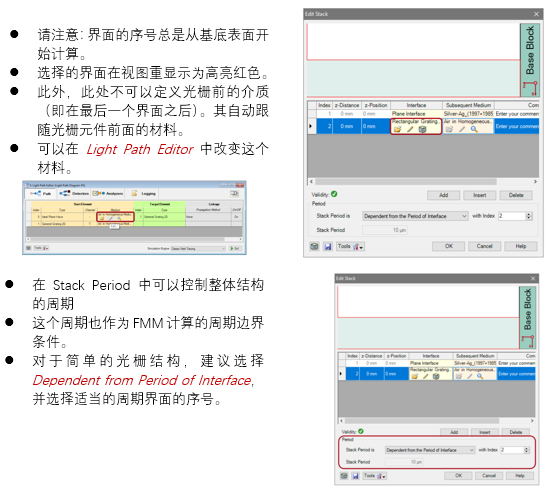

6. 矩形光柵界面參數

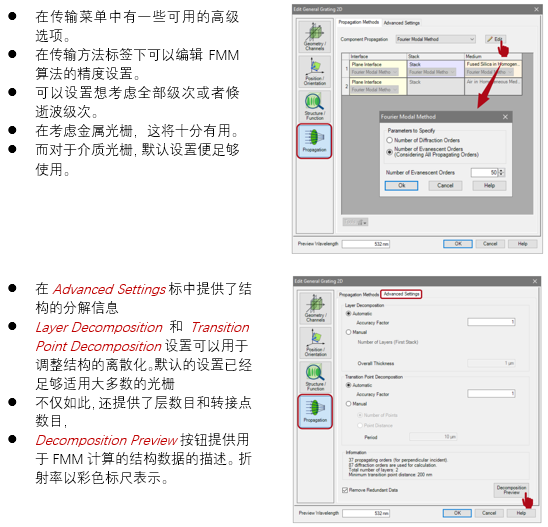

7. 高級選項&信息



轉接點列表界面

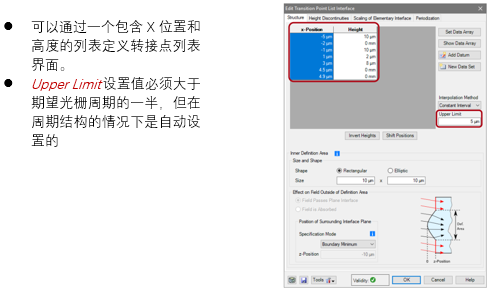

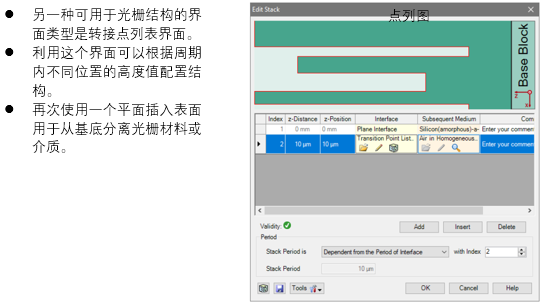

1. 轉接點列表界面

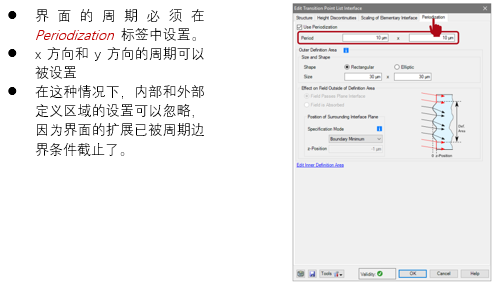

2. 轉接點列表參數

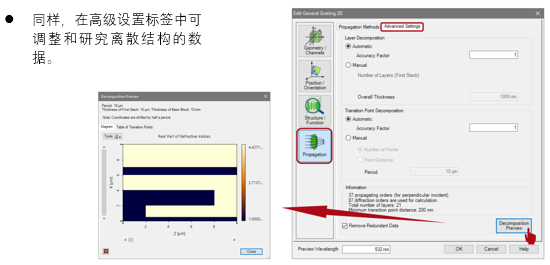

3. 高級選項&信息



正弦光柵界界面

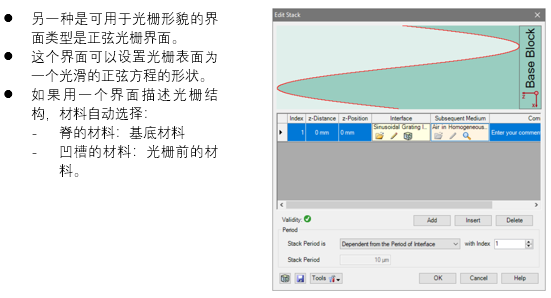

1. 正弦光柵界面

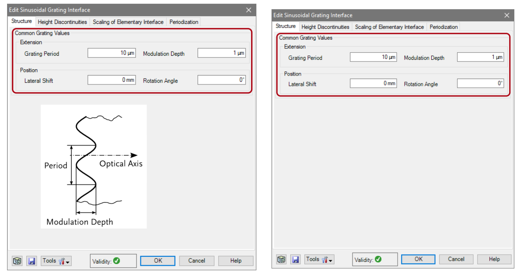

2. 正弦光柵界面參數

? 正弦光柵可以由一下參數進行定義：

- 光柵周期

- 調制深度

? 橫向位移和旋轉的編輯可選。

? 在這樣的一個光柵界面(如同矩形和鋸齒光柵)不需要必須選擇周期。

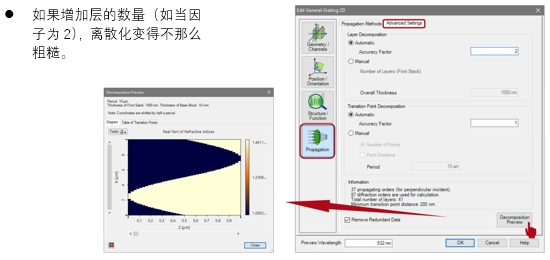

3. 高級選項&信息



 ?

鋸齒光柵界面

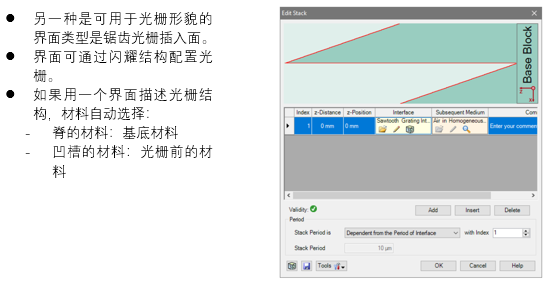

1. 鋸齒光柵界面

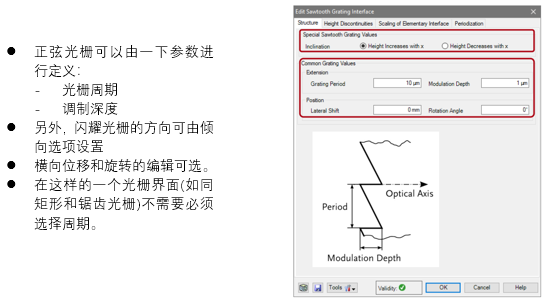

2. 正弦光柵界面參數

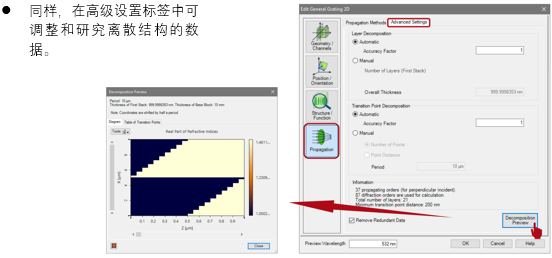

3. 高級選項&信息



關于探測器位置的備注

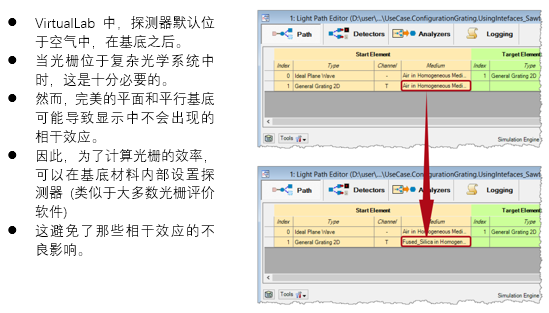

1. 探測器位置的備注

2. 文件和技術信息
