刀路仿真技術已經在機械加工，汽車制造，醫療設備等諸多行業領域中得到廣泛的應用，可以直觀的預測加工時刀具的切削軌跡和加工質量，優化生產和加工工作流程，保證加工和生產過程的順利進行。海克斯康工業軟件旗下的NCSIMUL軟件作為一款數控機床G代碼驗證軟件被廣大用戶熟知，但NCSIMU可以進行仿真CAM刀路您知道嗎？NCSIMUL能仿真什么CAM的刀路，仿真CAM刀路的意義何在，如何實現CAM刀路仿真接下來我們將一一解答。

01

NCSIMUL能仿真什么CAM的刀路？

NCSIMUL軟件可以用于數控機床G代碼驗證，特別是在復雜機床程序驗證方面得到客戶們的廣泛認可。然而，NCSIMUL能夠仿真CAM軟件刀路的本領卻被大家忽略了，NCSIMUL不僅可以仿真驗證機床加工使用的真實程序，它還可以在編程階段幫助工程師驗證CAM軟件的刀路文件，并且可以進一步將驗證后的刀路文件轉換為加工程序。NCSIMUL目前能支持仿真以下CAM軟件的刀路：CATIA，ESPRIT，NX，PROE，MASTERCAM, GOELAN,SURFCAM，也就是說NCSIMUL可以直接導入以上CAM軟件生成的刀路并進行仿真驗證。

02

NCSIMUL仿真CAM刀路的意義

在傳統CAM軟件中完成刀路編制后，也可以實現基于刀路仿真，然后通過后置處理生成NC代碼，再到NCSIMUL中進行基于NC代碼的仿真驗證，如果NCSIMUL仿真發現問題，還需要返回原有CAM軟件進行修改，修改完成后又是一個迭代過程，反反復復流程繁瑣。

如果直接用NCSIMUL進行刀路仿真的話，流程就會簡化不少。導入CAM刀路后，進入NCSIMUL中進行仿真，仿真完成可以直接在NCSIMUL中生成NC代碼，仿真過程中發現問題，不用返回到CAM軟件環境中修改，直接在NCSIMUL中就可以完成修改。也就是說在接收CAM刀路文件后，NCSIMUL可以提供“一站式”服務，直接輸出正確的、機床可用的NC代碼；相對于傳統的加工流程，使用NCSIMUL仿真的工作流程更加簡單便捷。

03

NCSIMUL如何實現CAM刀路仿真？

 ▊一

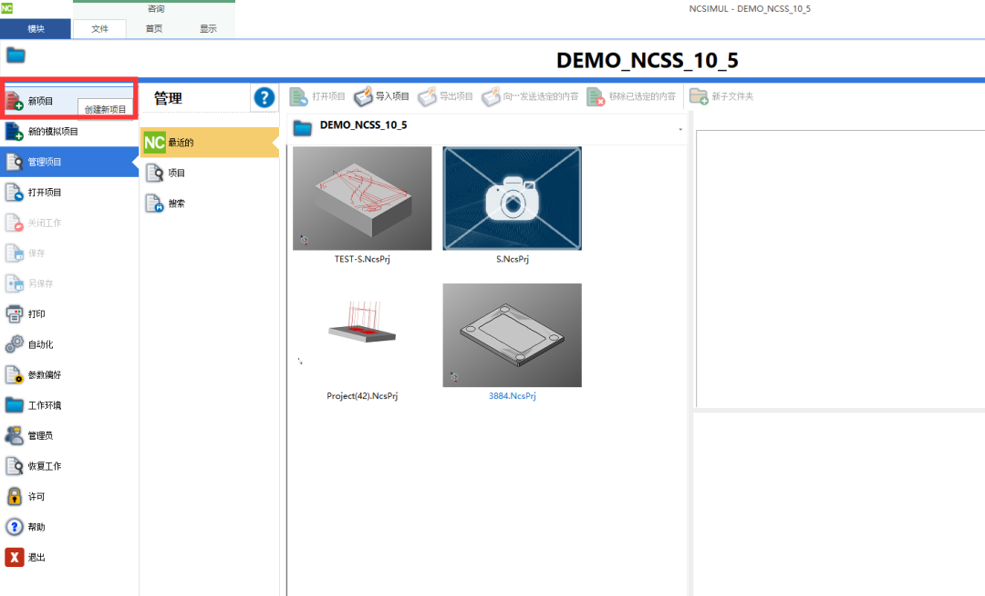

進入NCSIMUL軟件仿真界面，選擇下圖紅色方框的創建新項目。

 ▊ 二

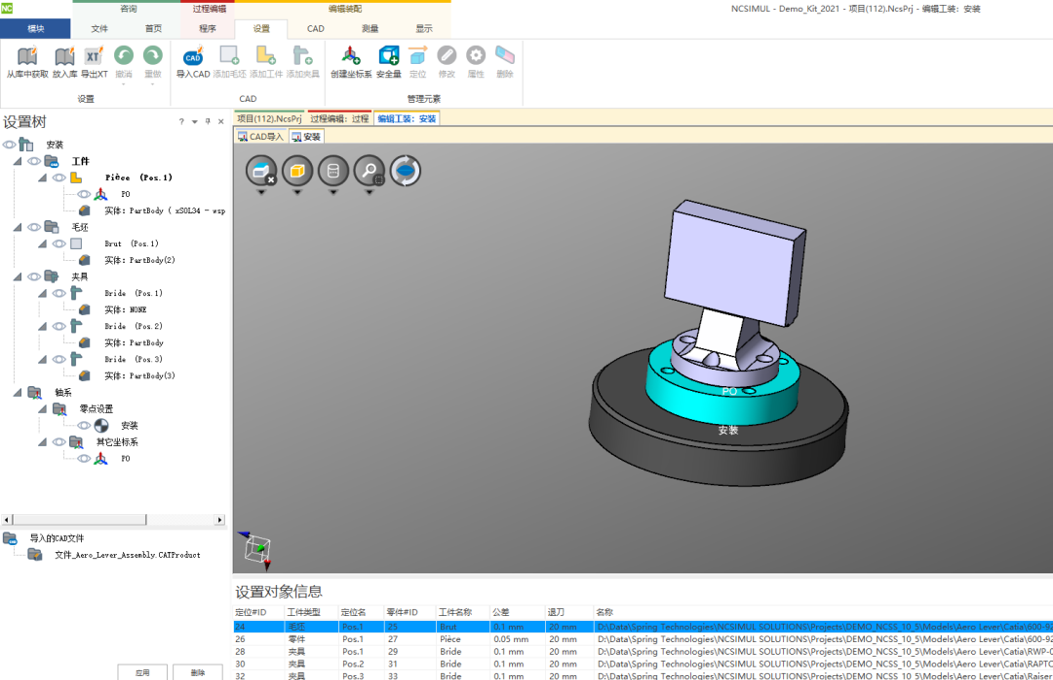

通過安裝界面直接導入CAD的相關信息，包括零件、毛坯、夾具等模型以及CAD中的坐標系。NCSIMUL可以支持直接導入CATIA V5 V6、NX,CREO,SOLIDWORKS,INVENTOR 等CAD軟件零件模型和裝配原始模型，也可以導入STP、STEP、JT、X_T、X_B、IGS、IGES、STL、WRL等CAD通用中間文件格式的零件模型數據。

 ▊ 三

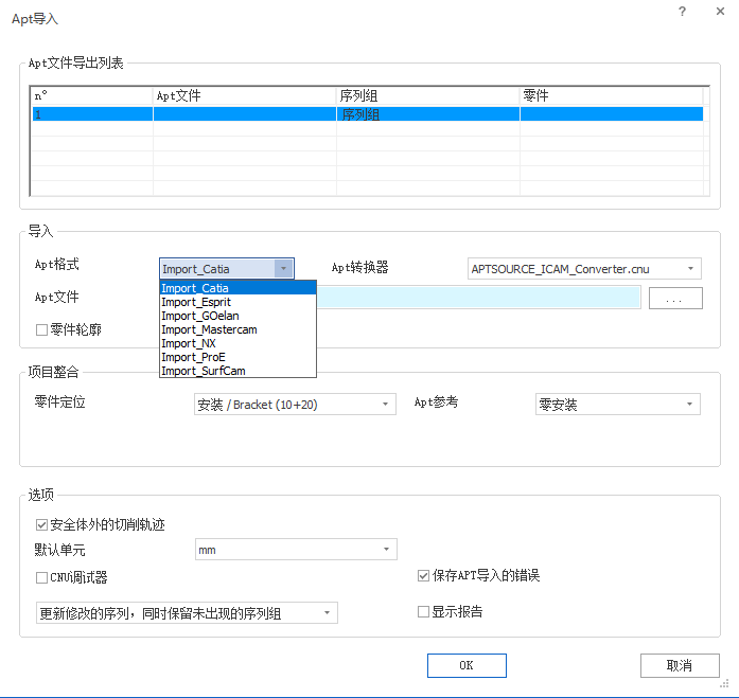

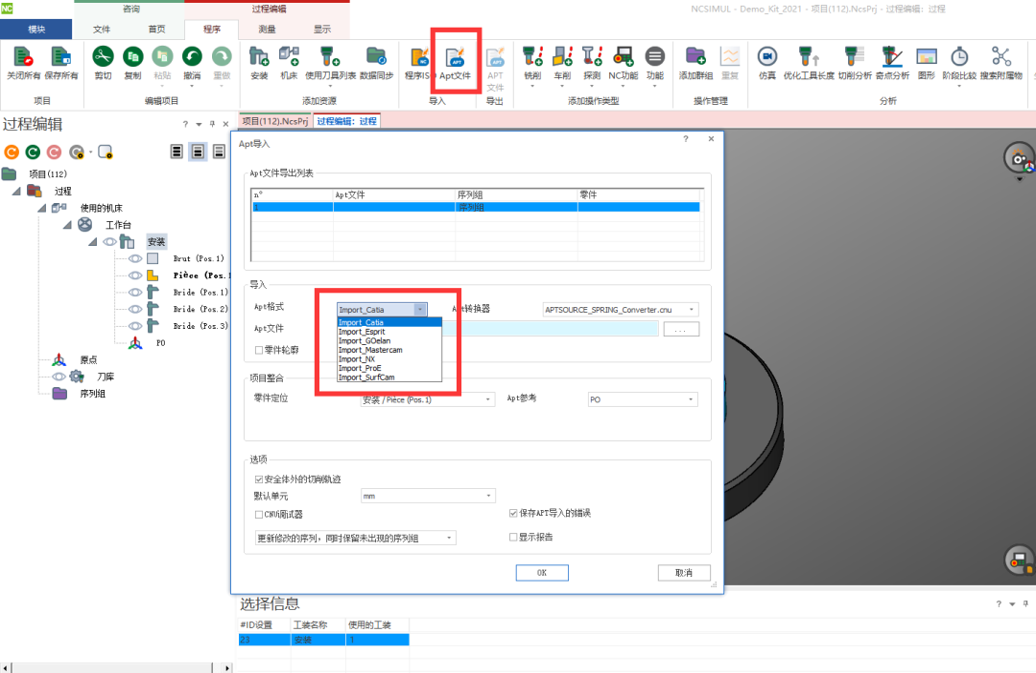

直接導入APT刀路文件，選擇刀路格式，默認可以支持的刀路文件包括CATIA、ESPRIT、NX、GOELEAN,MASTERCAM,PROE,SURFCAM。選擇好刀路的零點坐標系，就可以直接導入了。這時，我們可以通過刀路里的刀具信息直接創建好刀具，也可以在導入刀路文件前把實際加工刀具加載進來。通過刀路創建的刀具也可以轉化導入到NCSIMUL的刀具庫中進行編輯修改。

 ▊ 四

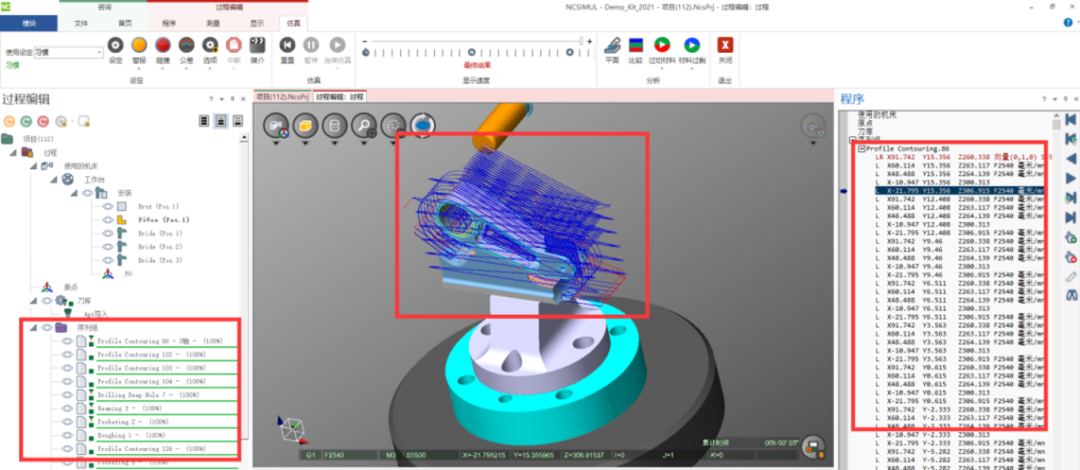

可以直接進行刀路的模擬，在這里可以將導入的刀路文件安裝到原始CAM中設置的策略進行復位，可以單獨模擬某個策略，也可以編輯或者修改某個策略。在策略行上點擊F7鍵可以將策略和程序間進行快速定位。

 ▊ 五

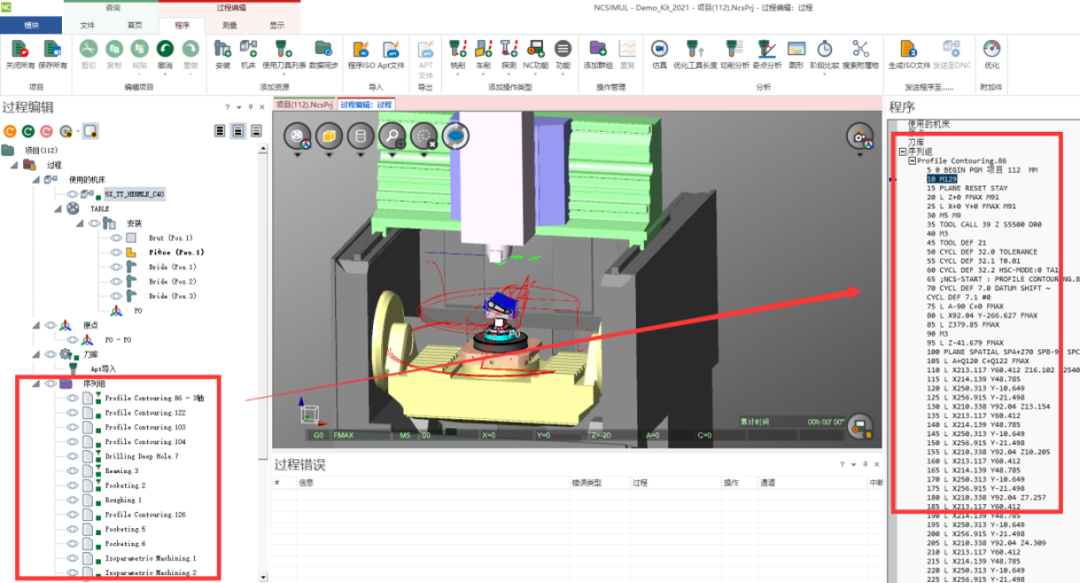

NCSIMUL可以非常容易的將刀路轉換為加工程序，從而再次進行針對加工程序的機床仿真驗證。點擊機床，選擇所需的目標機床即可，如果想要切換為其他機床，選擇替換機床。刀路被自動轉換為實際這臺機床的加工程序。如果某個操作序列有問題，這個操作策略會預警顯示為紅色，便于直觀的看到定位策略問題，同時可以進行完整的機床仿真模擬。
