在重工行業中，焊接是整個生產中非常關鍵的一環，重工行業中涉及到的焊接不僅種類多、焊縫多、焊接結構復雜，且大部分焊縫均為多層多道焊，這就導致了在整個焊接過程中，零件的焊接變形難以控制。因此長期以來，對于焊接工藝的改進和優化主要依靠工藝人員的經驗和各類工藝試驗，一直缺乏一套專業的有效的方法和手段。隨著計算機技術的發展和有限元理論的逐漸成熟，焊接模擬仿真技術已經開始成為在焊接工藝優化改進過程中的良好手段和方法。

國際上基于有限元手段進行焊接仿真起始于上個世紀60-70年代，距離現在已經有40-50年的發展歷史了，其在焊接模擬仿真領域上的理論知識和工程應用已經相當成熟。通過CAE仿真軟件對焊接過程進行模擬，可以精確模擬材料機械、物理和冶金過程中的性能變化過程和結果，從而獲得整個焊接過程中的金相組織變化、溫度場、應力場、變形場、硬度等信息，工藝人員可以通過這些結果信息，對焊接工藝參數和工藝方案進行優化，提高焊接質量，更進一步為產品的變形分析和殘余應力分析等提供相應的理論支撐。

01

Simufact Welding工藝仿真解決方案

海克斯康的焊接工藝仿真解決方案——Simufact Welding，作為在國內外先進的焊接工藝仿真軟件，已經幫助眾多重工行業客戶解決焊接裝配中的焊接變形、焊接開裂等問題。國內重工行業中使用Simufact Welding焊接工藝仿真解決方案的有徐工、三一重工、中聯重科、同力重工、柳工、安徽合力叉車、湖南星邦重工等知名企業。

Simufact Welding焊接工藝仿真解決方案主要幫助用戶解決焊接變形過大、焊接殘余應力（焊后開裂風險分析）、焊后熱處理等情況，可以幫助用戶從焊接工藝參數優化、焊接順序優化、焊接方向優化、焊接工裝優化、焊后熱處理工藝優化等各角度進行快速的工藝參數優化，為工藝設計人員提供專業的指導。通過對比不同工藝方案下的零件變形和殘余應力等，幫助用戶制定合理的焊接工藝方案，減少試驗成本，從而保證產品質量，縮短生產周期，節約生產成本。

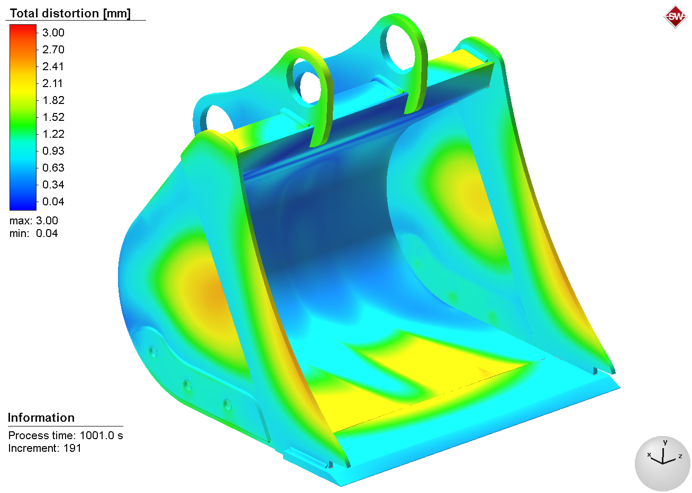

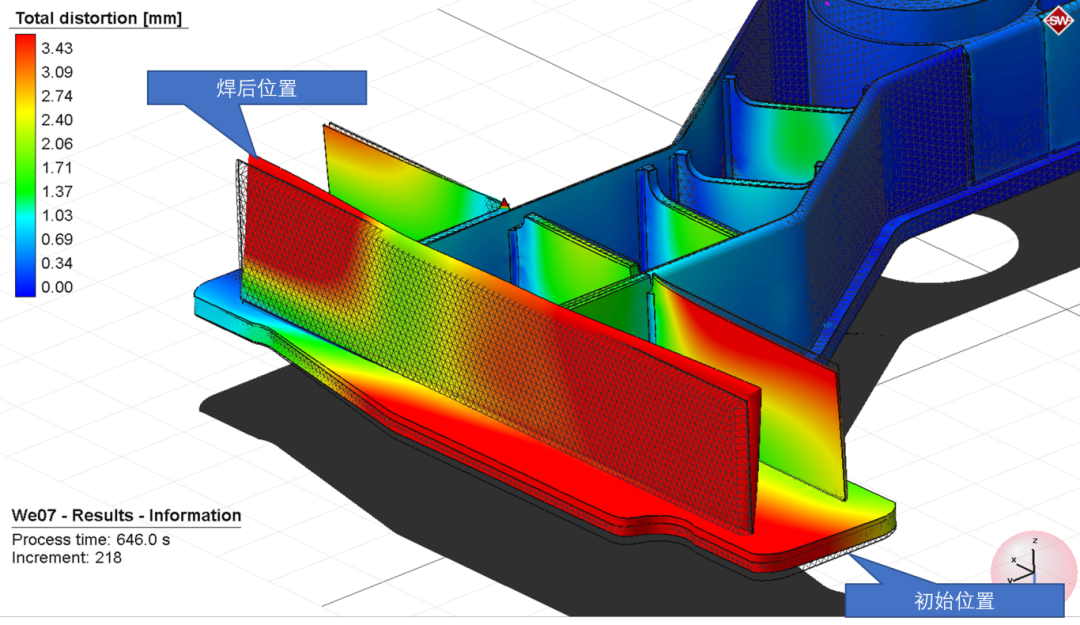

重工行業結構件較大、多層多道焊、焊縫較長、壁厚較厚等特點，不太適合使用殼單元，針對此特點Simufact Welding具有專業的實體-殼網格，在求解過程中考慮壁厚的溫度、內應力、外載荷等的作用，焊縫附近網格節點無需匹配，焊接過程中可以自動細化粗化，多種快速算法加速求解效率。既能保證求解的精度，又能保證求解效率。

— 求解精度 —

Simufact Welding

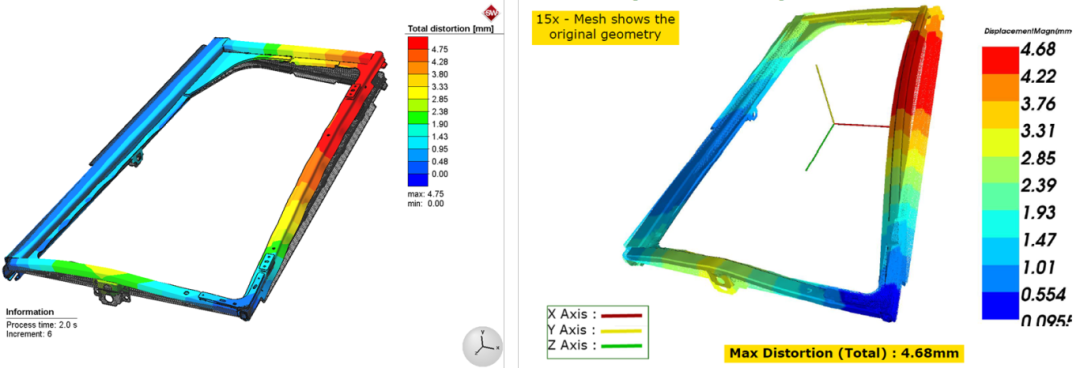

如下圖所示的鋼結構焊接仿真結果對比，仿真最大值為4.75mm，實際掃描的最大值為4.68mm，最大值僅相差0.07mm。而且仿真預測翹曲變形的區域，實際焊接時翹曲變形位置相對應，Simufact Welding 變形趨勢和變形量上均與實際對應。

（左-仿真結果，右-實際掃描結果）

Simufact Welding仿真結果與實際對比（視圖放大15倍）

— 求解效率 —

Simufact Welding

Simufact Welding 除了DDM/SMP并行加速求解算法之外，還有一些快速算法，只需進程樹中復制模型，切換求解算法，無需重新建模，主要的快速算法包括解耦、熱循環曲線法（TC）、高級熱循環曲線法（ATC）、單發計算、收縮法（固有應變法），各方法的計算效率對比如下：

表1：不同算法間的對比(測試模型47萬網格，焊縫6m)

表2：熱循環曲線法（TC）和高級熱循環曲線法（ATC）的對比

（測試模型38.9萬網格，9765mmX1529mmX2069mm，焊縫長度3.5m）其中：8DDM代表8核并行計算；TC-熱循環曲線法；ATC-300-高級熱循環曲線法，系數300

從上表中可以看出，Simufact Welding 的快速算法可以提高幾十上百倍的求解效率，用戶可以根據不同的需求，選擇不同的求解算法。

02

行業案例展示-某機車底盤

— 模型簡介 —

Simufact Welding

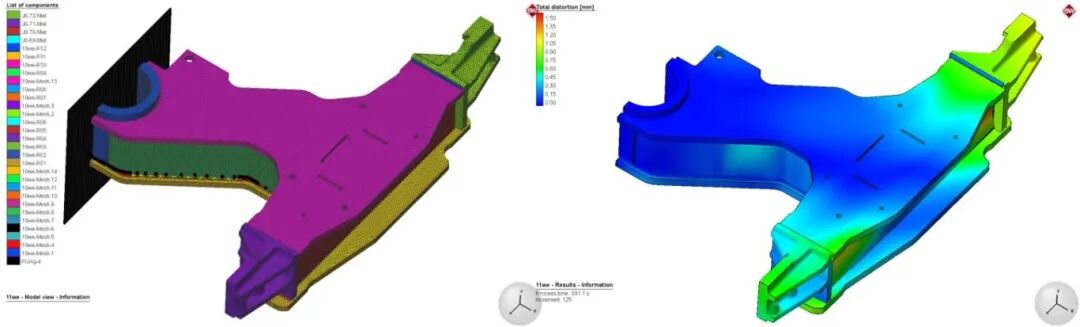

某機車底盤結構由上板、下板、加強筋、支撐、樞軸等共計25個結構件通過焊接工藝裝配組成。焊接過程分為兩個工步進行焊接，焊接完第一個工步后將第一個工步的結果繼承到第二個工步上進行后續模擬分析；在Simufact Welding中可以直接從結果復制，將前序工位計算的結果傳遞到后續焊裝工位，方便多個組裝焊接工位。

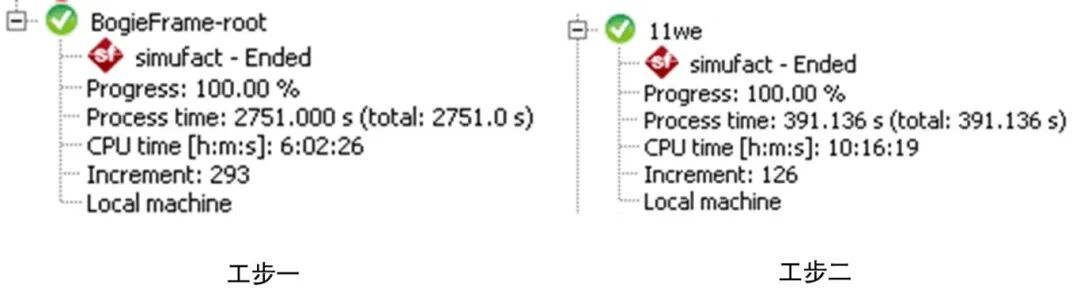

該模型采用Intel Dual XEON E2-2620v2 @2.5GHz 32GB RAM NVidia QUADRO K4000的計算機上采用熱循環法計算，工位一計算時間約6小時，工位二計算時間約10小時；總裝的模型網格達到約93萬（組件采用四面體網格、焊縫采用六面體網格，未激活網格自動細化）。

— 仿真結果 —

Simufact Welding

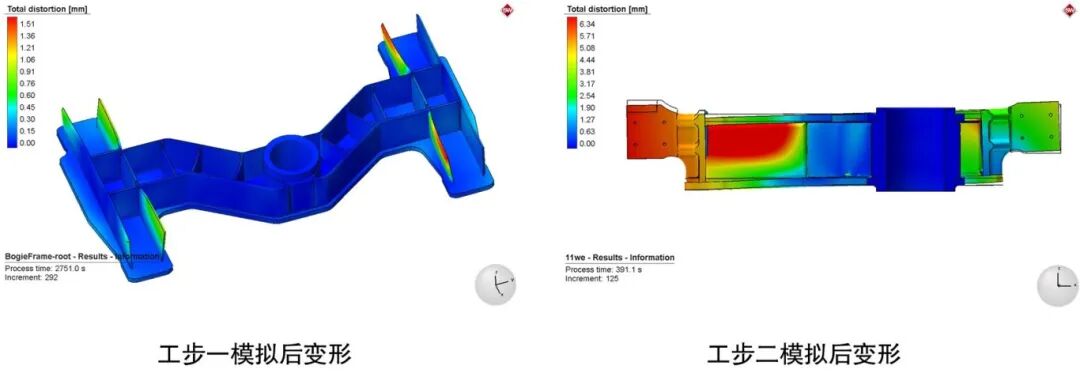

從變形云圖中可以看出，零件在工步一中，最大變形為1.51mm，發生在零件的兩側立板；零件在工步二中，零件焊接完成后，零件最大變形為6.34mm，零件發生了一定的扭曲變形，零件在兩側安裝座的最大翹曲變形為5.5mm。

通過Simufact Welding軟件的仿真，可以快速的分析出零件在各焊接工藝中的變形，預先找到零件可能出現的焊接問題，可以快速的幫助工藝人員制定相關的工藝優化方案。

另外，對于結構對稱、工藝對稱的焊裝仿真，在Simufact Welding中可以使用對稱模型，可以大大降低網格數量，更快速的評估焊接變形、殘余應力等缺陷。
