1 摘要



在材料加工、生物學和醫學等各個學科中，將大部分場能量集中在一個單一點上非常重要。實現這一目標的一個有前途的程序是“同時空間和時間聚焦”（SSTF），其中光通過展寬裝置在光譜上展寬，然后用透鏡聚焦以獲得在空間和時間域中尺寸最小的焦點。雖然在某些應用中這種影響是不必要的，但在某些光學領域，如非線性頻率轉換或太赫茲生成，它可能是有好處的。

 2 場景

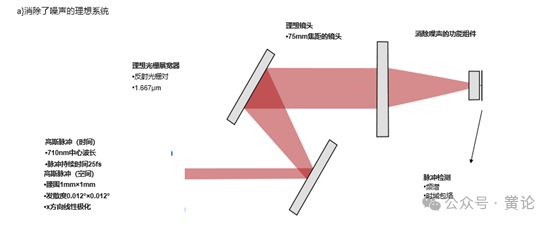

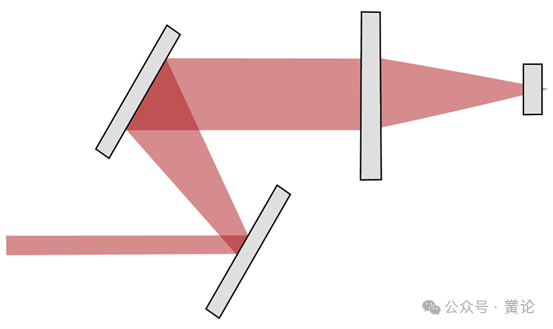

2.1場景一：系統配置

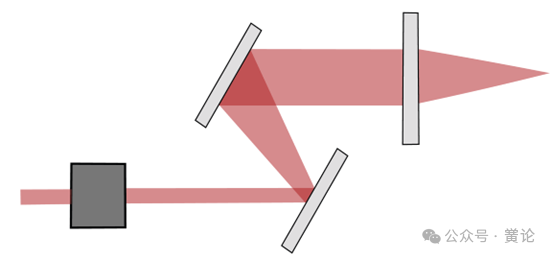

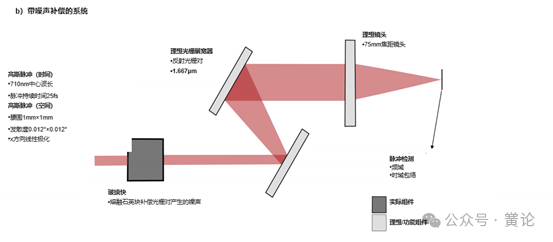

2.2場景二：系統配置



2.3場景：任務描述

場景 1 - 去除噪聲的系統：

? 模擬第一個系統，以直觀顯示理想 SSTF 對焦點場的影響

場景 2 - 具有補償啁啾的系統：

? 調整塊長度 (L) 以補償系統產生的噪聲

? 改變光柵對的距離 (D) 以確定對脈沖前傾的影響

? 改變焦距 (f) 以確定對脈沖前傾的影響



3仿真結果

3.1場景一：場追跡模擬結果

場景 1 任務：

? 模擬第一個系統以直觀顯示理想 SSTF 對焦點場的影響

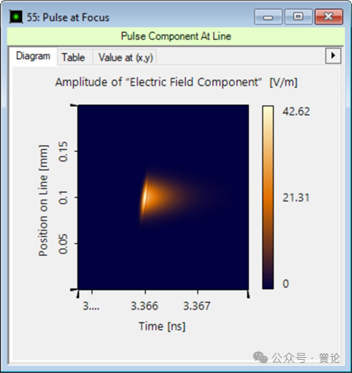

|Ex|

當系統產生的啁啾被功能性地移除時，焦點處的脈沖顯示出明顯的傾斜。這個傾斜的角度取決于鏡頭的焦距和展寬器的參數。

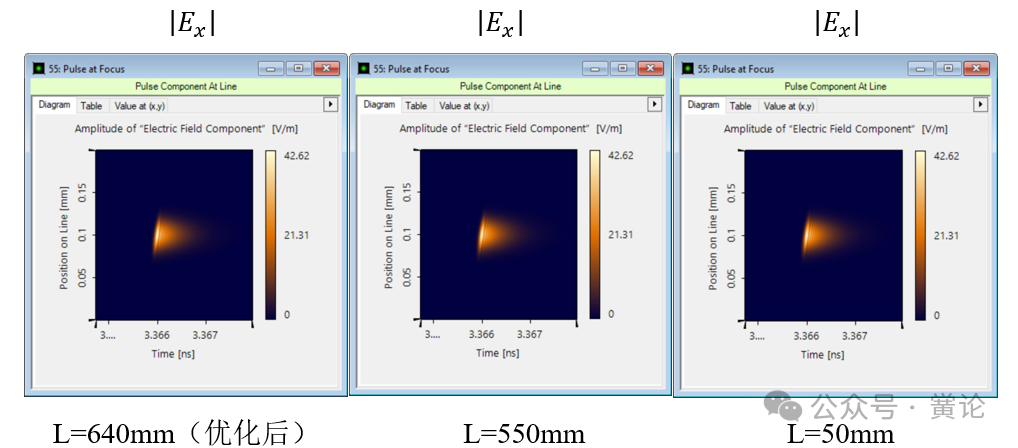

3.2場景 2：線性調頻補償

場景2任務：

? 調整塊長度 (L) 以補償光柵對產生的噪聲

? 改變光柵對的距離 (D) 以確定對脈沖前傾的影響

? 改變焦距 (f) 以確定對脈沖前傾的影響



光柵對在場中引入了噪聲。如果不進行補償，它將及時加寬脈沖，從而覆蓋傾斜。

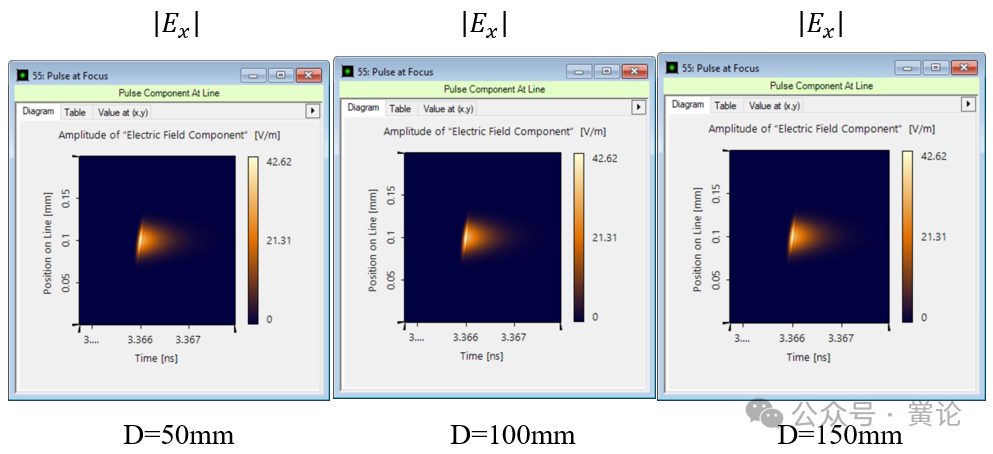

3.3場景 2：展寬器距離的變化

光柵之間的距離越大，光譜分離越寬，從而增加了焦點處脈沖前沿的傾斜度！

注意：對于每個設置，需要調整噪聲補償塊的長度以實現最佳壓縮！

場景2任務：

? 調整塊長度 (L) 以補償光柵對產生的噪聲

? 改變光柵對的距離 (D) 以確定對脈沖前傾的影響

? 改變焦距 (f) 以確定對脈沖前傾的影響

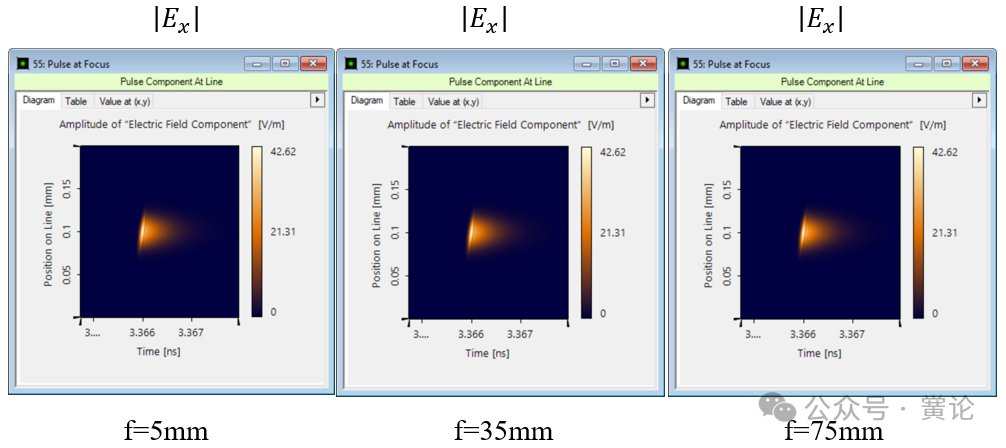

3.3場景 2：焦距的變化

同樣的原理也適用于較短的焦距。與以前不同，噪聲保持不變。

場景2任務：

? 調整塊長度 (L) 以補償光柵對產生的噪聲

? 改變光柵對的距離 (D) 以確定對脈沖前傾的影響

? 改變焦距 (f) 以確定對脈沖前傾的影響
