概述



所謂ZIG-ZAG放大器是指光束在同一臺放大器傳輸多次，獲得多次放大，光束的傳輸路徑呈現之字型。圖1給出了由兩面反射鏡構成的ZIG-ZAG放大器。光線-1, 0，+1可以通過ZIG-ZAG放大器進行傳輸放大。只有光線經過的區域反轉粒子數才會被消耗。



圖1.ZIG-ZAG放大器示意圖



系統描述



對于本例介紹的ZIG-ZAG放大器，光束將在兩面反射鏡之間來回反射，被其中的增益介質多次放大，直到從反射器邊緣出射，如圖2所示。

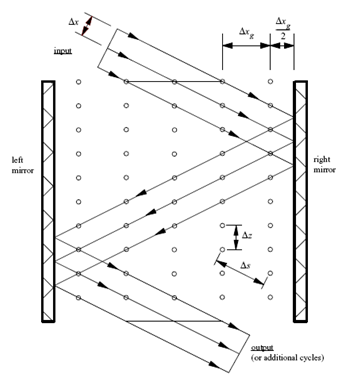

圖2.ZIG-ZAG放大器結構示意圖，光線的路徑顯示了兩次反射構成的完整傳輸周期



模擬結果

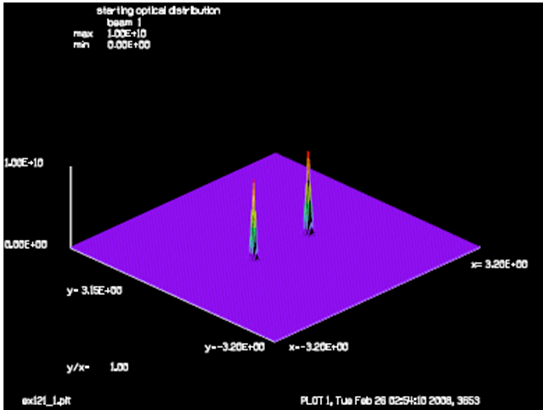

圖3.初始入射光束的光強分布

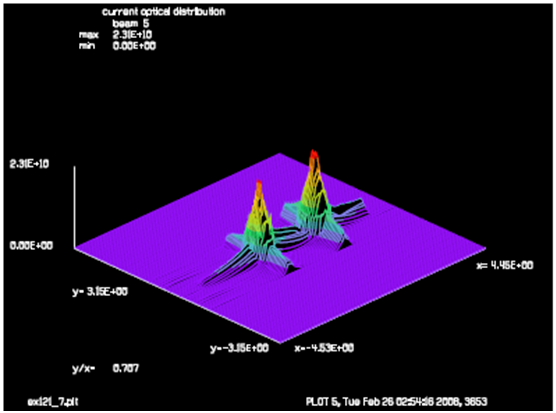

圖4.ZIG-ZAG放大器輸出的被放大后的光束

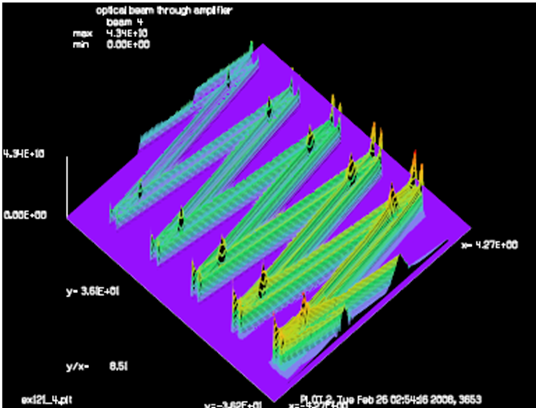

圖5.ZIG-ZAG放大器中兩光束傳輸過程中的光強變化

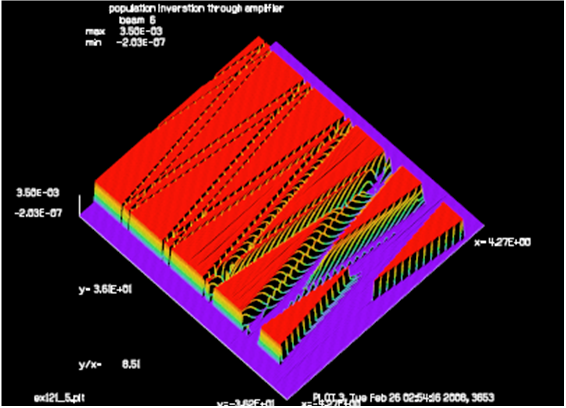

圖6.ZIG-ZAG放大器中反轉粒子數的消耗情況
