設計最佳

液冷電池組

Cradle CFD

總部位于班加羅爾的 Sienna ECAD 公司成立于1997 年，是該國十分先進的印刷電路板（PCB）分析/設計工程公司之一。作為阿瓦隆集團旗下的一家公司，Sienna ECAD 還從事印刷電路板設計工程、系統集成以及塑料、變壓器、磁性元件、電纜和線束的功能測試。

研究小組需要研究液冷電池的功能，以優化冷卻效果。冷卻通道中的流量失衡會造成流動不均勻，從而導致冷卻不均勻，這會導致冷卻套中的傳熱不均勻。此外，考慮到冷卻劑特性對流動機制和傳熱效果的影響，研究小組還熱衷于研究不同冷卻劑對冷卻套中的流動和熱混合的影響。

研究小組決定對雙層電池組的冷卻水套出入口進行逆流和平流兩種不同配置的研究，除此之外他們還研究了冷卻回路中冷卻劑的流速。

01

設計最佳冷液電池

使用 Cradle ScFLOW，我們團隊成功確定了符合電池組仿真速度、準確性和詳細程度要求的正確數學模型。并且我們能夠設計出具有最佳的冷卻劑、最優流量配置和最佳流速的最佳電池組。

-Savita R Ganjigatti,

工程副總裁, Sienna Ecad Technologies, An Avalon group company

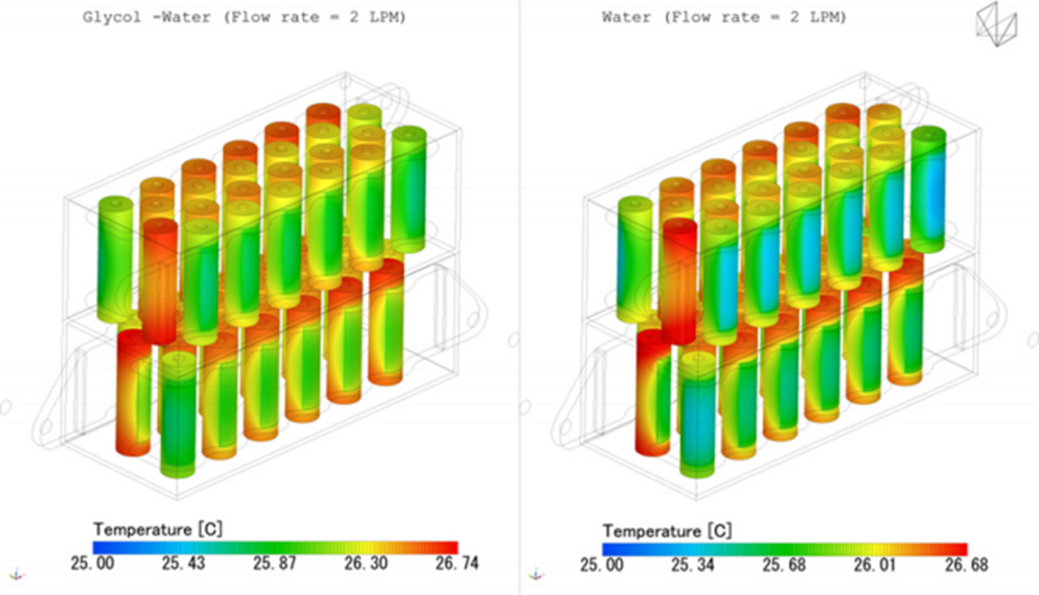

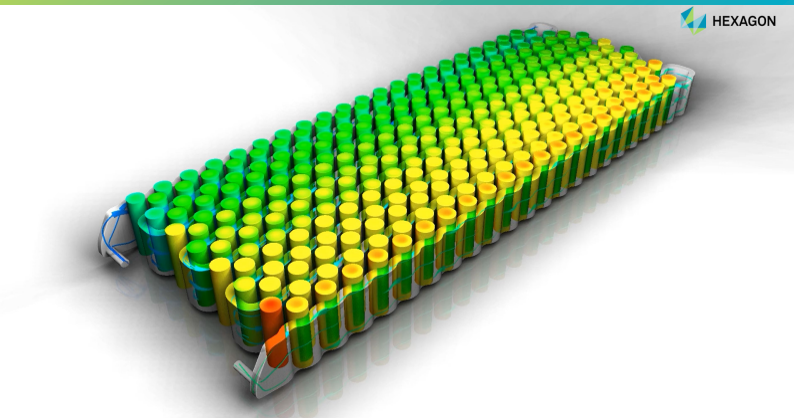

Sienna ECAD 團隊使用 Cradle CFD 軟件的最新電池冷卻數學模型，對兩種不同的水套配置進行了模擬，以便在最短時間內得出最準確的結果。研究小組比較了兩種不同冷卻劑的冷卻性能。第一種冷卻劑是乙二醇和水的混合物，第二種冷卻劑僅為水。

Cradle 的 scFLOW 模塊是新一代 CFD 工具，其使用非結構化網格來準確表示復雜的幾何形狀，通過使用該模塊，研究小組發現乙二醇和水的混合物是最佳的冷卻劑選擇，它能使冷卻劑在通道上的流動更加均勻，并在相同體積流量的冷卻劑中實現相似的傳熱效率。

02

疊層水套配置

第二項研究是通過比較逆流和平行流動類型，了解電池組中疊層水套配置的效果。使用 Cradle scFLOW 進行的模擬顯示，疊層水套配置的逆流類型比平行疊層更有效，更能使入口和出口之間的熱傳遞達到最佳效果。

03

冷卻劑流速對傳熱的影響

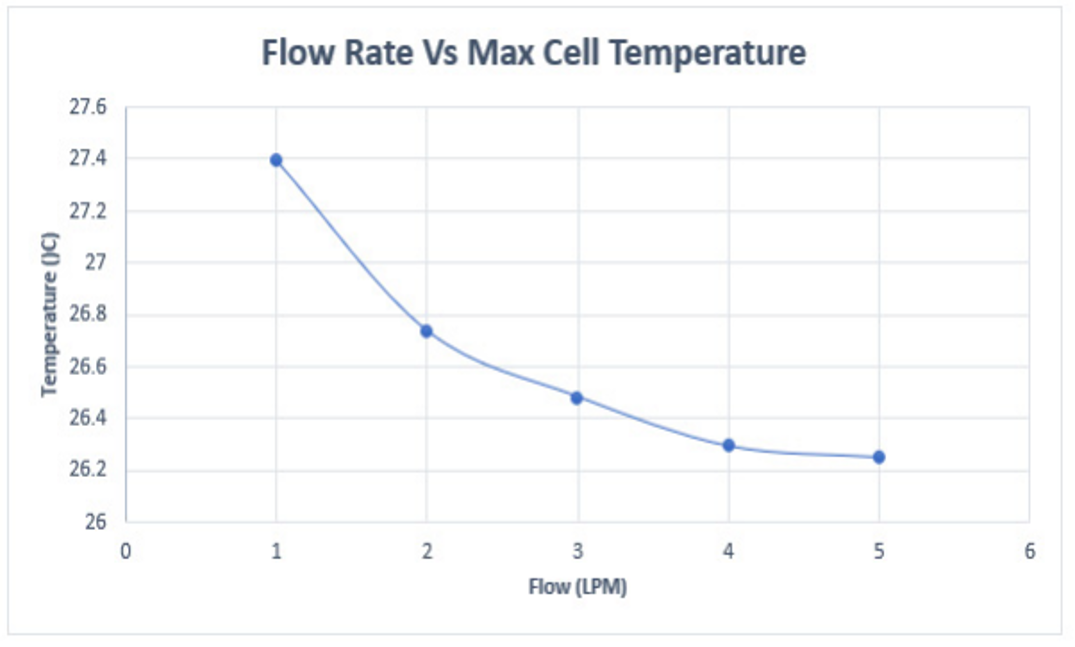

第三種模擬是研究冷卻劑流速對電池組傳熱的影響。冷卻劑流量以每分鐘一升（LPM）為單位計算，在 1 LPM 至 5 LPM 之間進行測試，以研究其對電池溫度的影響。

在考慮了水箱尺寸和電機尺寸后，模擬結果表明，最佳流速為 2 LPM，溫度約為 26.7 攝氏度。

04

最終優化設計

在 Cradle scFLOW 先進數學模型的幫助下，Sienna ECAD 團隊確定乙二醇-水混合物是更好的冷卻劑選擇，冷卻水套的逆流配置在 2 LPM 的最佳流速下提供了更好的冷卻效率。該團隊能夠確定正確的數學模型，以滿足在速度、準確性和所需細節深度方面的要求，這對于電池組仿真至關重要。

利用 Cradle scFLOW 確實改變了我們的工程模擬。該軟件強大的功能和友好的用戶界面使我們的團隊能夠自信地應對復雜的流體動力學挑戰。

- Suresh Nidasesi, 高級項目經理,

Sienna ECAD
