摘要



作為物理光學最著名的現象之一，衍射在各種情況下都發揮著作用。有著先進光場傳播技術的VirtualLab Fusion可以自動處理光學系統中的衍射效應。在該例中，我們選擇了一些常規光圈，例如：圓形（或橢圓形）、方形（或矩形）、五邊形和六邊形等其他形狀。計算了它們的衍射圖案并研究了它們的衍射特性。

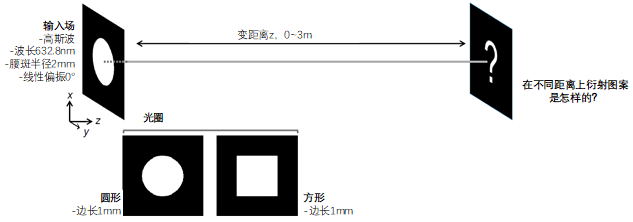

對稱光圈的建模任務

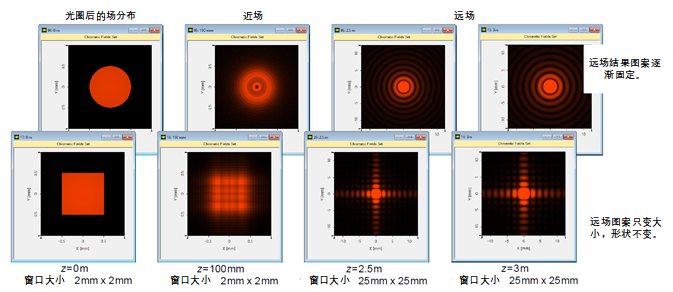

對稱光圈后的場

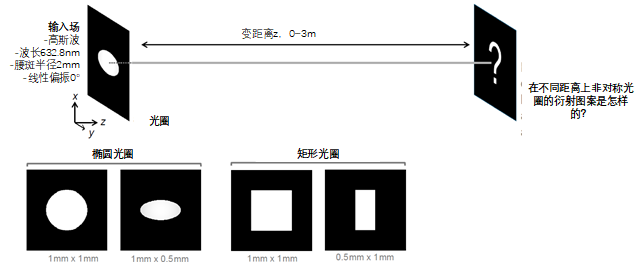

非對稱光圈的建模任務

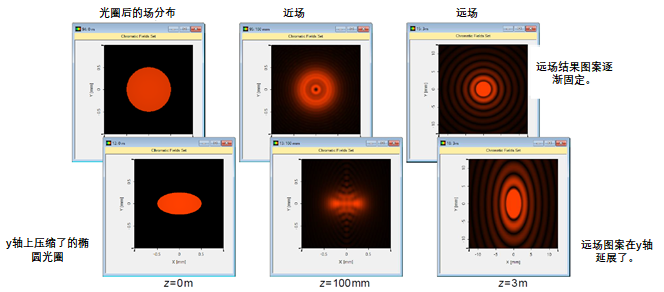

橢圓光圈后的場

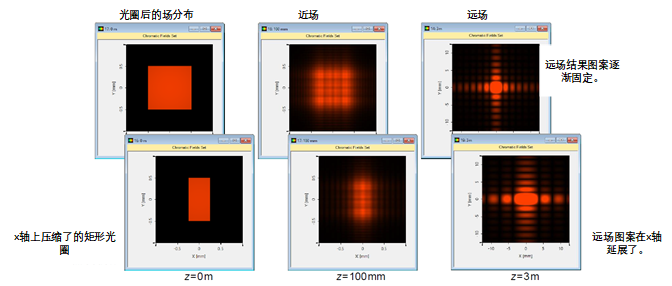

矩形光圈后的場

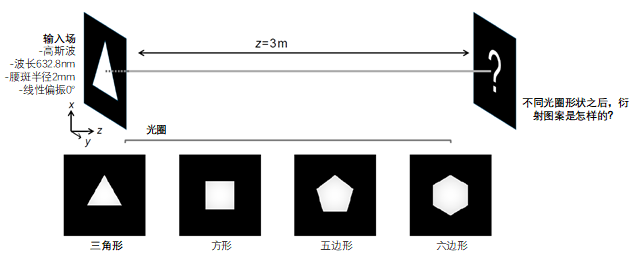

多邊形光圈的建模任務

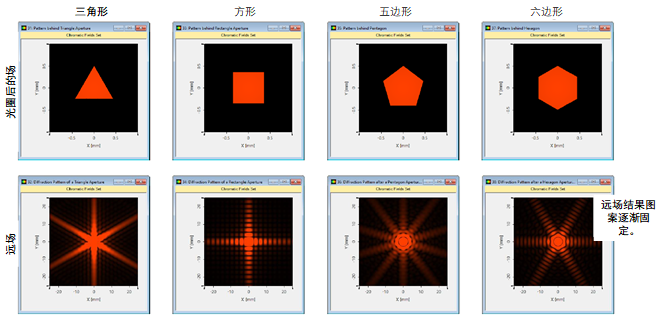

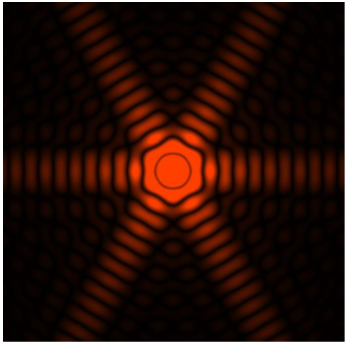

多邊形光圈后的場



走進VirtualLab Fusion

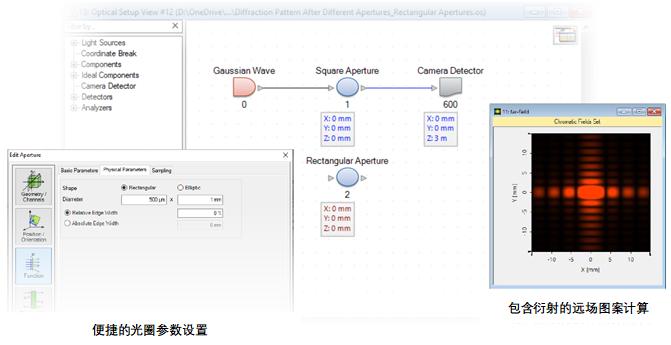

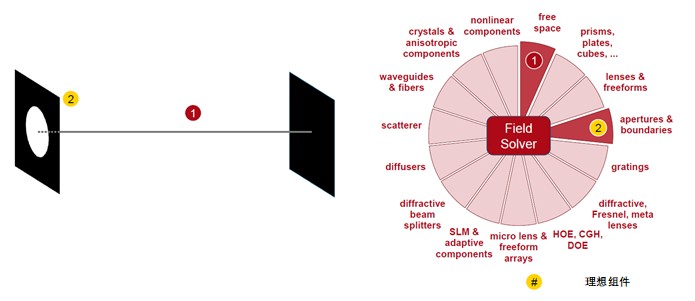

VirtualLab Fusion的工作流程



?配置相機探測器

?相機探測器的使用[用例]

?指定或自定義透射函數

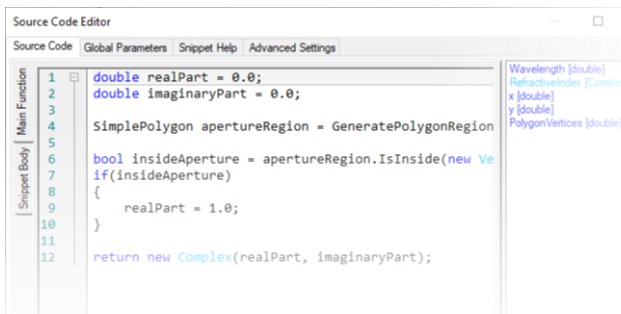

?如何使用可編程功能和示例（柱面透鏡）[用例]



VirtualLab Fusion技術





文件信息





拓展閱讀

-Observation of Poisson Spot

-Advanced PSF & MTF Calculation for System with Rectangular Aperture

-Focal Spots for Different Aberrations
