前言

在進行截面彎矩-曲率或 N-M 曲線分析時，通常采用 Xtract 截面分析軟件，但該軟件建立項目文件比較麻煩，因此編寫了 SectionPrepTool 這個軟件，可以直接讀取在 CAD 中繪制好的截面，快速建立 Xtract 分析的項目文件。同時，SectionPrepTool 可以進行截面的網格劃分，可以導出 OpenSees 的纖維截面。

SectionPrepTool, 截面預處理工具，目前版本 V1.0，完成于 2024.7.6，歷時半年多，對細節部分進行了反復的調整，以達到較好的操作體驗。

該工具可以作為 Xtract 的前處理器，創建 Xtract 的分析文件，也可以用于導出 OpenSees 的纖維截面，支持任意形狀的截面，操作簡單。

軟件為綠色版，即點即用，不是插件，不需要任何輔助平臺，也不需要安裝，需注冊，一機一碼，綁定電腦（僅支持 Windows 系統），永久有效 (直到硬件破壞）。 （注：本軟件針對通用需一直都是免費更新、免費升級的）

更新日志

1. 2024.07.6 SectionPrepTool V 1.0

• 版本描述：發布截面預處理工具的第一個版本

軟件界面

軟件功能

SectionPrepTool 需要配合 CAD 使用，從 CAD 軟件中讀取數據，但并不限制 CAD 版本，經測試，CAD 2004 以上版本均可，具有很好的兼容性。在使用前，需要先將截面在 CAD 中繪制好 (Tips: 我個人覺得不管是寫論文還是寫報告，總是需要繪圖的，CAD 繪圖功能強大，并且可以很方便的導入到 Word 中，一舉兩得)。CAD 中有很多線型，為了對 Xtract 和 OpenSees 更好的兼容，SectionPrepTool 中提供了一個截面預處理功能，可以將圓、橢圓、圓弧、樣條曲線等所有線型統一轉化為多段線，避免了線型問題。

• 主要功能 1：將 CAD 中不同的線型統一為多段線
• 主要功能 2：批量創建 Xtract 軟件所需的項目文件
• 主要功能 3：批量劃分 OpenSees 纖維網格
• 特點：
• 支持任意截面, 包括組合截面、鋼筋混凝土截面、異型截面等，有孔洞的截面也支持
• 支持批量操作，可批量導出 xpj 文件和 tcl 文件
• 截面圖片可拖動、縮放、平移、圖片可保存
• 可視化界面，操作體驗好，所見即所得

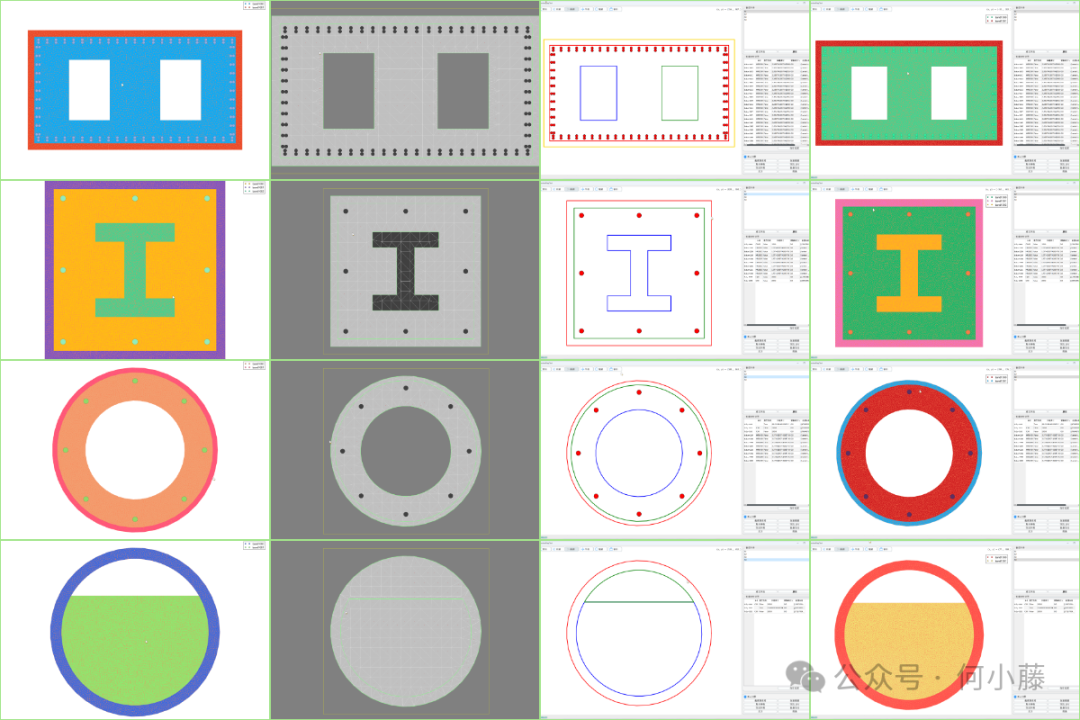

功能演示

1.統一 CAD 線型為多段線

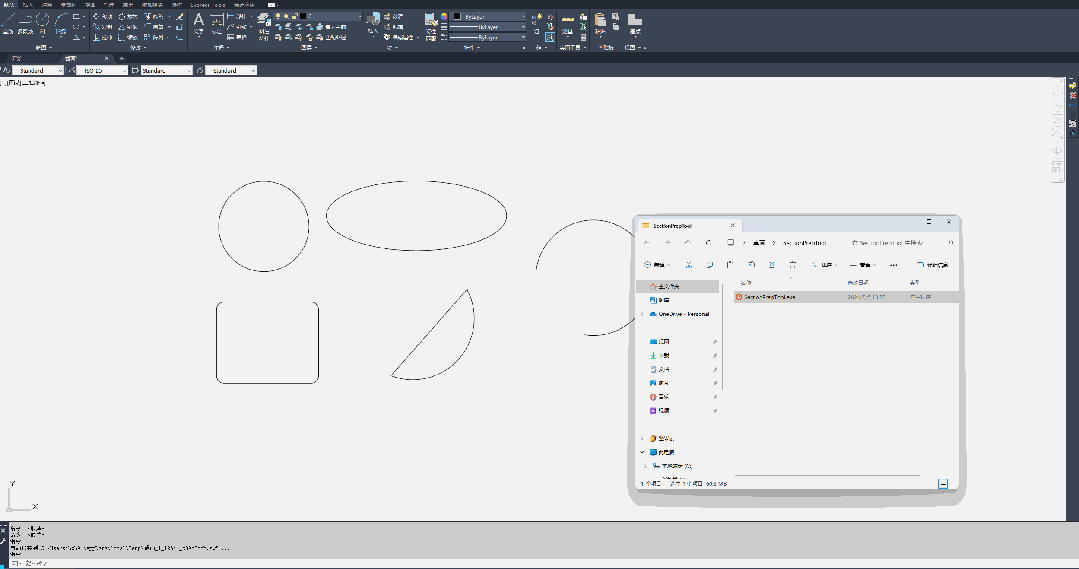

可以將所有圓、橢圓、圓弧、帶圓弧的多段線等全部統一為多段線。

2.創建截面

3.設置截面屬性

4.導出 Xtract 文件

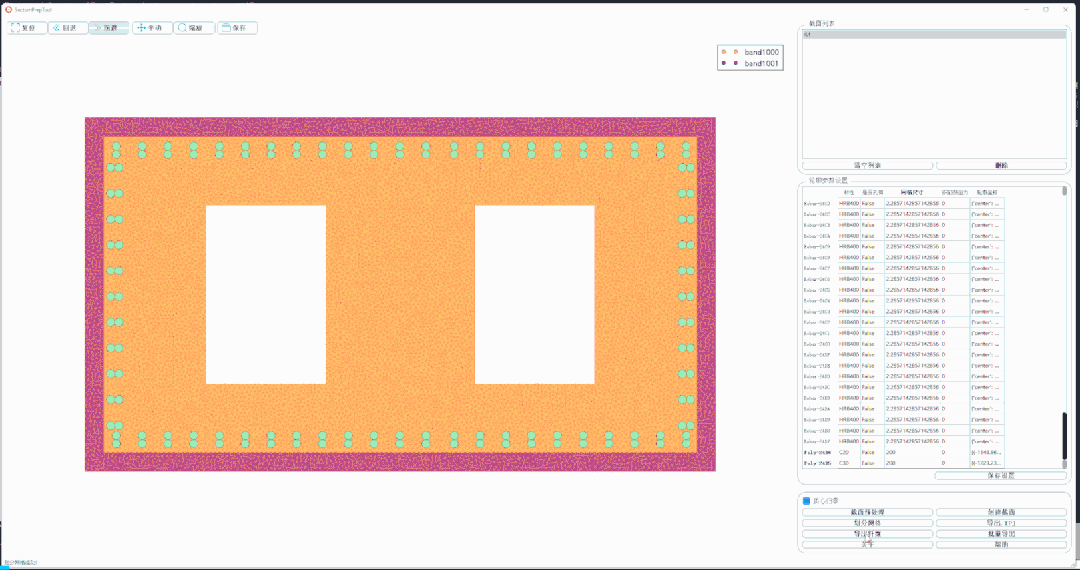

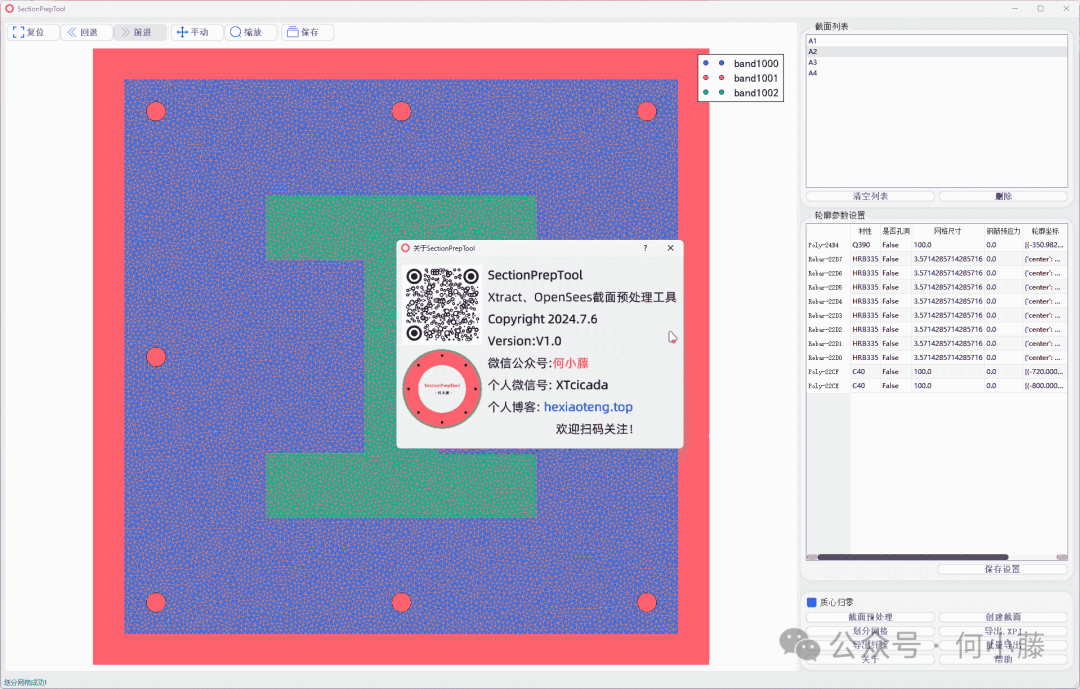

5.劃分網格

6.導出纖維截面

軟件操作步驟

1.打開軟件連接 CAD

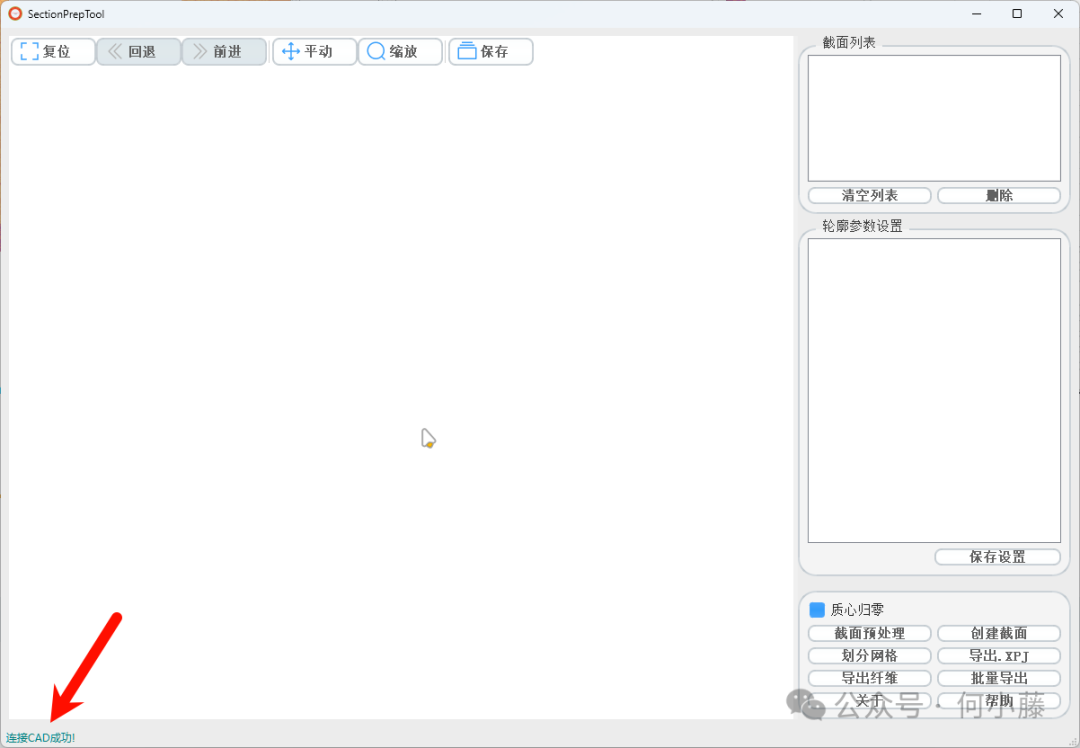

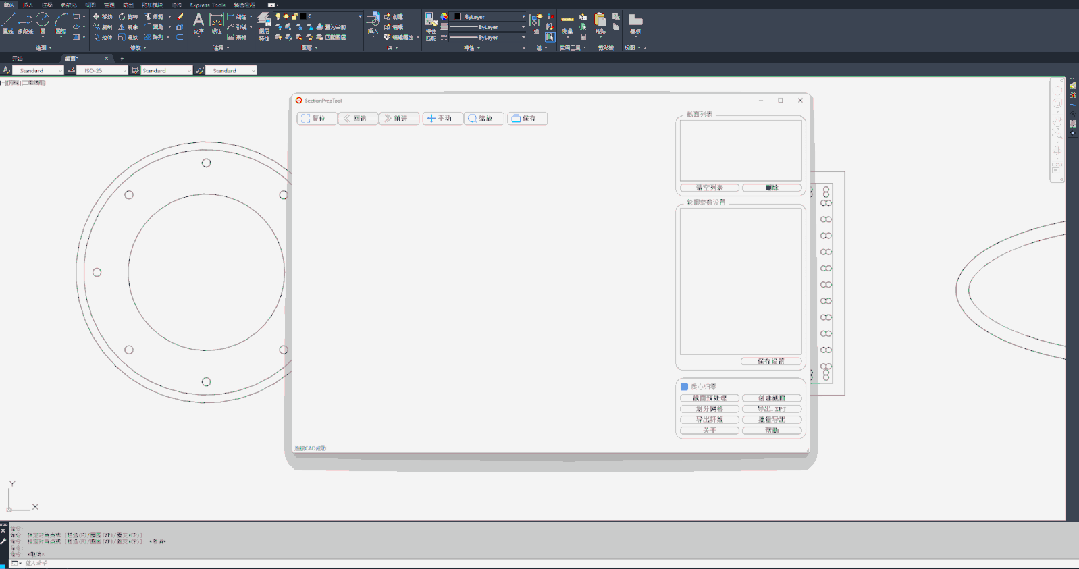

連接 CAD 有兩種方式，1）先打開 CAD，再打開軟件，軟件會自動進行連接，并在左下角狀態欄提示；2）直接打開軟件，由于此時 CAD 沒有打開，軟件會自動調用 CAD 并打開進行連接，過程會稍慢，大概十幾秒。推薦先打開 CAD 再打開 SectionPrepTool 軟件。

2.截面預處理

截面預處理主要有三步：繪制截面-->轉為多段線-->合并輪廓線。

需要注意：

為了保持統一，在截面中，如果有鋼筋，均用圓來創建，除了鋼筋以外的其他輪廓線，可以采用 CAD 中的任意線型來繪制，同時，如果截面有保護層，也需要將其繪制出來，即實際的截面是怎樣的，就在 CAD 中怎樣繪制。

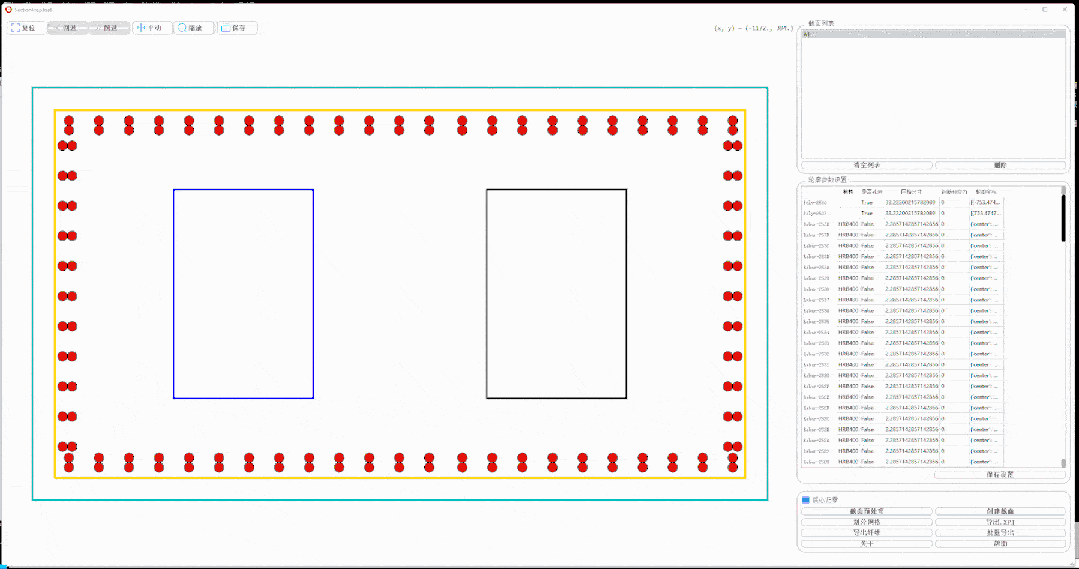

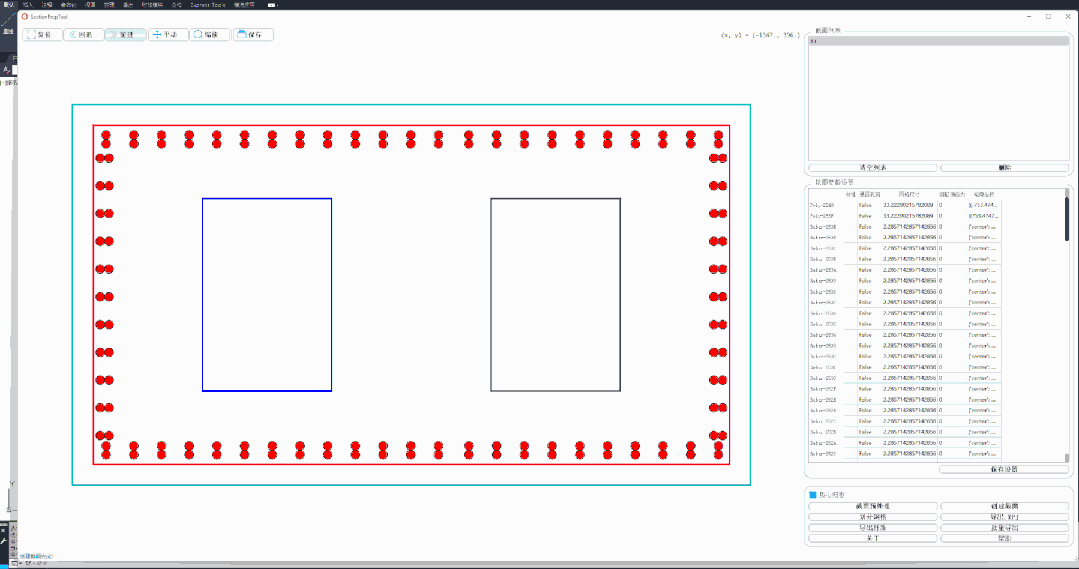

繪制好后，選擇 SectionPrepTool 的截面預處理功能，框選除鋼筋以外的其他所有輪廓線，將其轉為多段線；最后，在 CAD 中輸入命令 Join，框選所有截面，將輪廓線進行合并，至此截面預處理完成。

3.創建截面并設置截面屬性

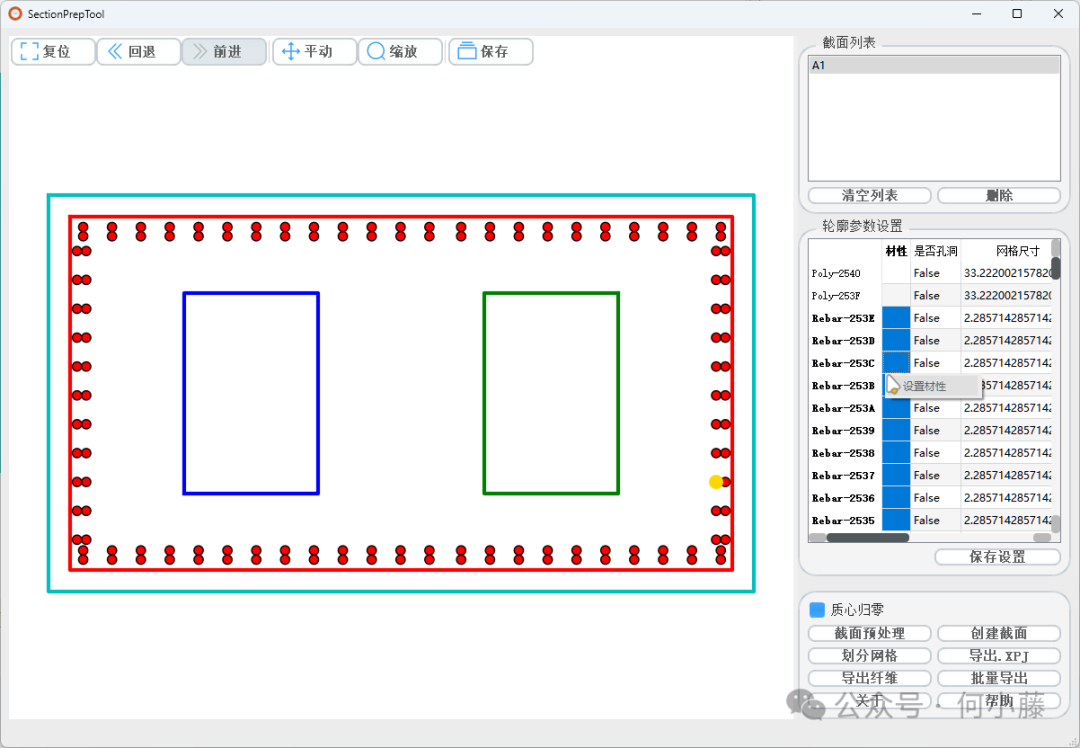

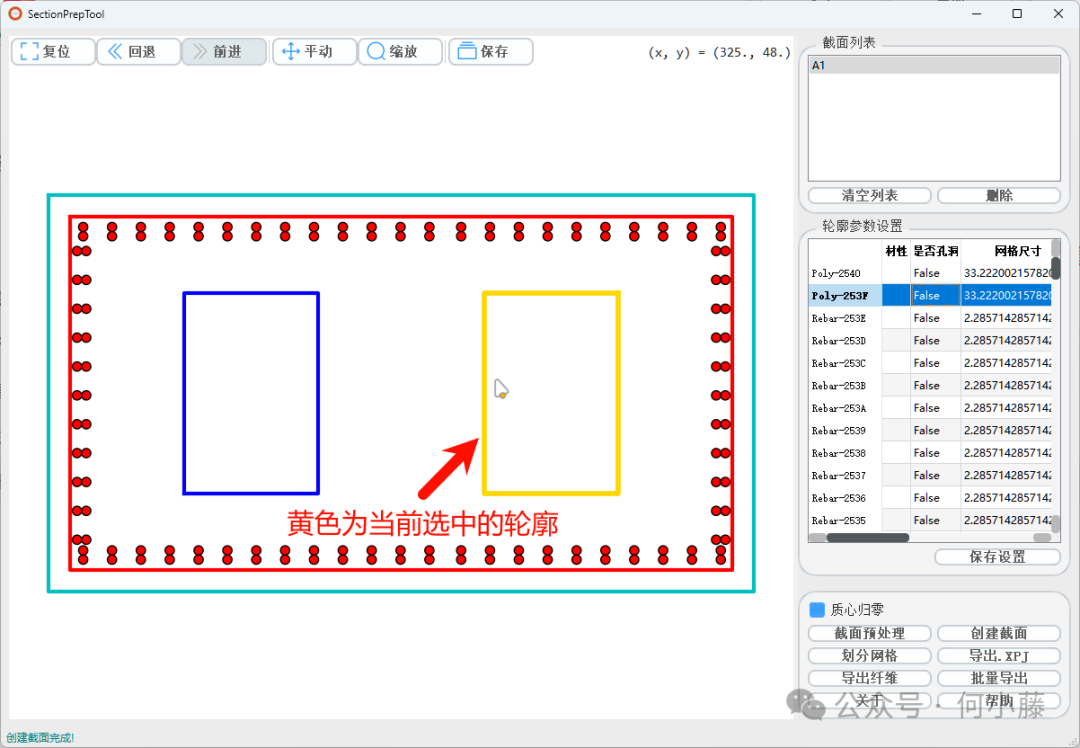

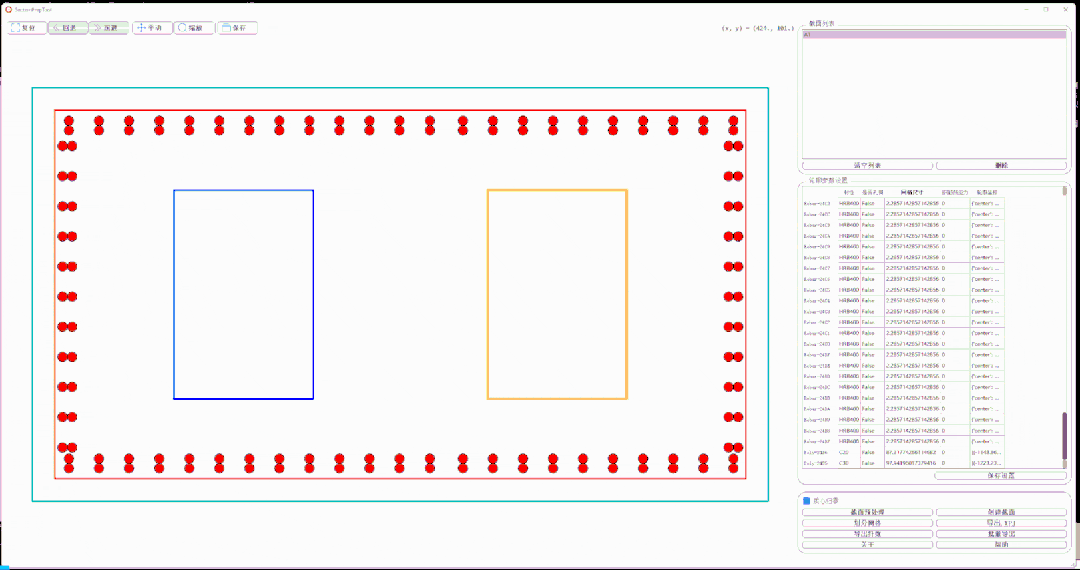

每次從 CAD 中框選一個截面，創建截面完成后，為不同的輪廓設置屬性，鋼筋被命名為 Rebar-x, 其他輪廓線被命名為 Poly-x。選擇輪廓后，繪圖界面會有黃色高亮線，表示此時選擇的輪廓。

表格中的單元格可以多選，選中后單擊右鍵為不同的輪廓設置屬性。

如果為孔洞，可以不設置材性，該截面的屬性設置完成后，需要點擊保存設置，至此，這個截面就創建完成，若有其他截面，重復以上操作即可。

4.截面創建完成后，便可以導出. xpj 文件和截面纖維，支持批量導出。

結語

作為一個資深的顏控，我認為一個軟件沒有好看的界面，是難以忍受的，這個軟件滿足了我的審美。此外，功能也很完善，我能想到的功能、細節都在里面了，有任何問題或者新的需求都可以聯系我，歡迎試用，感謝支持。

軟件獲取

關注微信公眾號：何小藤，并在后臺回復關鍵字

SectionPrepTool獲取
