[洞見熱管理]獲悉，近日，北京大學南昌創新研究院（以下簡稱“北大南昌院”）精密增材制造技術聯合實驗室（以下簡稱“聯合實驗室”）在項目研究中取得突破。北大南昌院基于3D打印技術研發的超薄不銹鋼均熱板和超薄柔性均熱板，最大傳熱功率較市場競品提升50%~100%。在微通道散熱技術領域，聯合實驗室采用陶瓷3D打印技術一體化制備出陶瓷微通道散熱器，其熱阻相較競品降低15%；同時制備的硅基微通道散熱器，散熱能力提升將近一倍。目前聯合實驗室在散熱技術研究取得的重要突破，能有效解決半導體功率器件封裝存在的熱流密度過大及熱應力集中問題，為電子產品的正常運行“保駕護航”，為產品研發進程注入新的動力。

增材制造技術，又被稱為革命性的3D打印技術，正持續不斷地為制造業領域注入新的活力及無窮的創新潛能。該技術突破了復雜三維微米結構的制造瓶頸，以其獨特的一體化成型優勢、高效的加工速度及較低的制作成本，深入到航空航天、醫療植入、汽車制造及消費品生產等多個行業。

在5G通信技術飛速發展的時代背景下，電子設備向智能化、輕薄化、多功能化及可折疊化方向發展，其高熱流密度散熱是個亟待解決的問題。北京大學南昌創新研究院聯合重慶摩方精密科技股份有限公司以及江西銅業研究院成立“精密增材制造技術聯合實驗室”，采用高精度3D打印技術，致力于極端環境下的熱管理技術及高性能散熱器的研究開發。

目前聯合實驗室配備了世界上最先進的高精密 光固化3D打印設備，如圖1所示，其中microArch S230/S240打印設備均采用PμSL（面投影微立體光刻）技術，可分別實現2μm/10μm的高精度微尺度3D打印。同時聯合實驗室正開展高性能超薄均熱板、超薄柔性均熱板、陶瓷微通道散熱器、硅基微通道散熱器、硅基均熱板及陶瓷均熱板的研制，產品可廣泛運用于5G微型基站、便攜式移動設備及相控雷達等領域。除此之外，聯合實驗室還在積極探索利用3D打印技術研制微流控芯片，以實現高均一性、高通量載藥微球的制備。

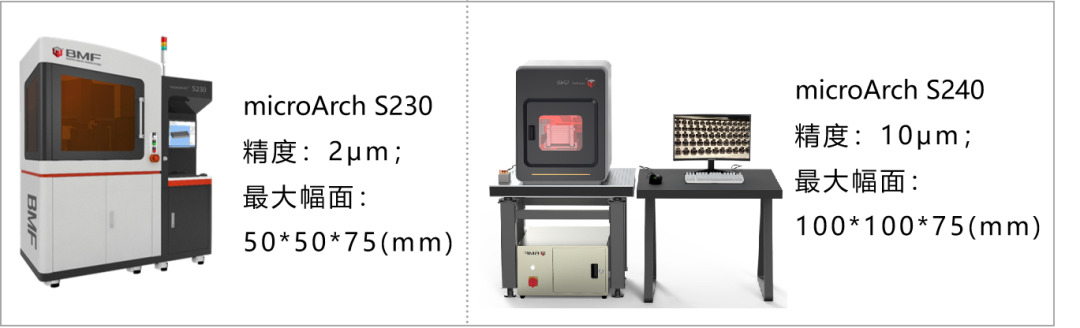

圖1 超高精密3D打印機

均熱板在電子設備，如數據中心服務器、高性能計算系統、電動汽車電池管理系統及5G智能手機等，應用前景非常廣闊。超薄/柔性均熱板具有超薄、柔性及高效散熱的特點，在國內智能手機領域有43億元市場規模。

目前聯合實驗室正致力于高性能超薄/柔性均熱板技術創新性研發，追求打造更薄、更輕且傳熱性能更好的產品，如圖2-3所示。

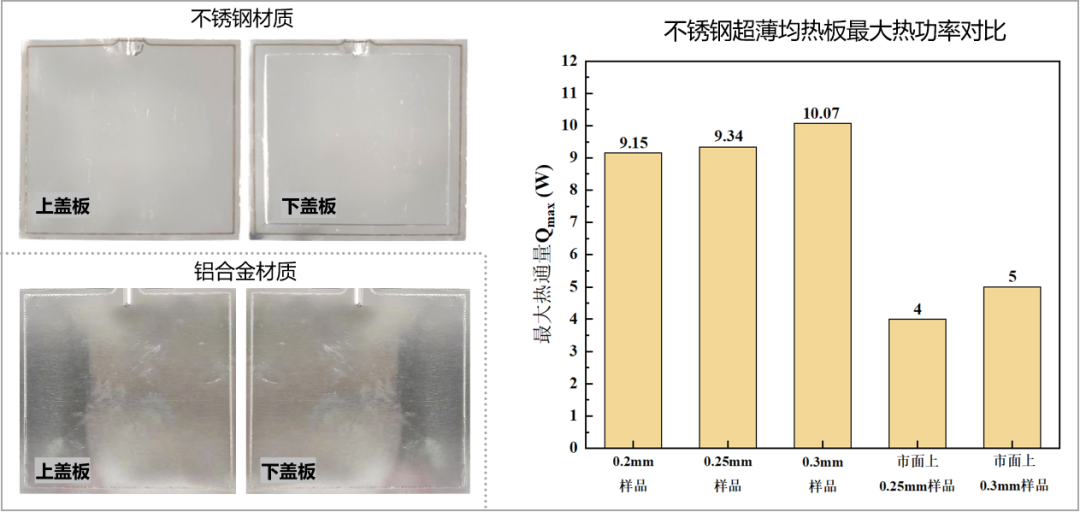

圖2 超薄均熱板

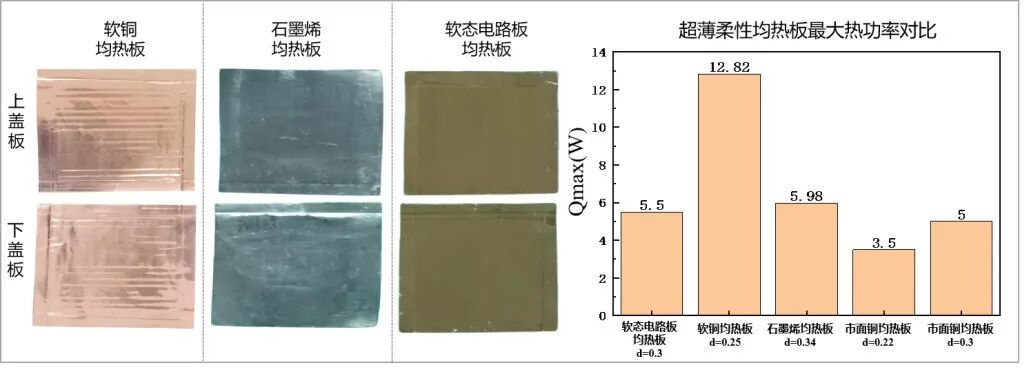

圖3 超薄柔性均熱板

同時也正在積極研制硅基及陶瓷均熱板，如圖4所示，旨在擴展均熱板產品系列，以滿足多樣化的市場需求。 研發團隊采用了先進的3D打印技術，精確控制吸液芯與支撐柱多孔管芯結構的一體成型。 這種創新設計確保了吸液芯的卓越散熱效果，能大幅度提升了產品的散熱性能。 同時還引入了表面金屬化處理，不僅確保產品具有出色的穩定性，還賦予了產品抗老化、耐腐蝕等顯著特點。 通過這一系列的技術革新及設計優化，聯合實驗室致力于引領行業潮流，為客戶提供更優質、更前沿的產品和服務。

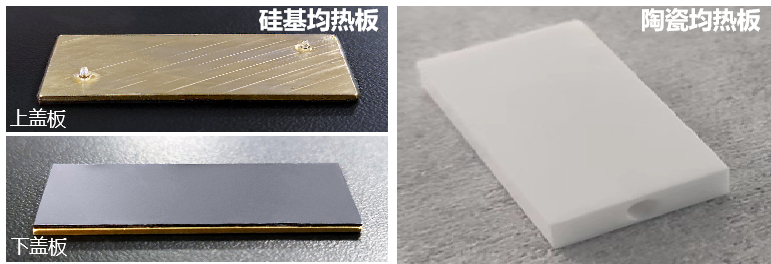

圖4  硅基均熱板和陶瓷均熱板

微通道散熱器因其卓越的熱管理性能，在相控陣?yán)走_(dá)系統中得到廣泛應用，尤其在軍事、航空和航天領域展現出巨大潛力。據前瞻產業研究院的報告預測，該市場規模有望在2025年增長到67億元人民幣。目前聯合實驗室正研制的微通道散熱器，如圖5所示，基底采用易與芯片集成的硅片與陶瓷材料，具備高效散熱、制備工藝簡單、低流動阻力、流量分配均勻及耐腐蝕等特點。所研制的微通道散熱器，針對高功率密度電子設備日益增長的散熱需求，能有效解決芯片封裝時由于溫度差導致芯片脫焊、熱應力集中等問題，為電子設備和系統提供持久穩定的散熱保障。

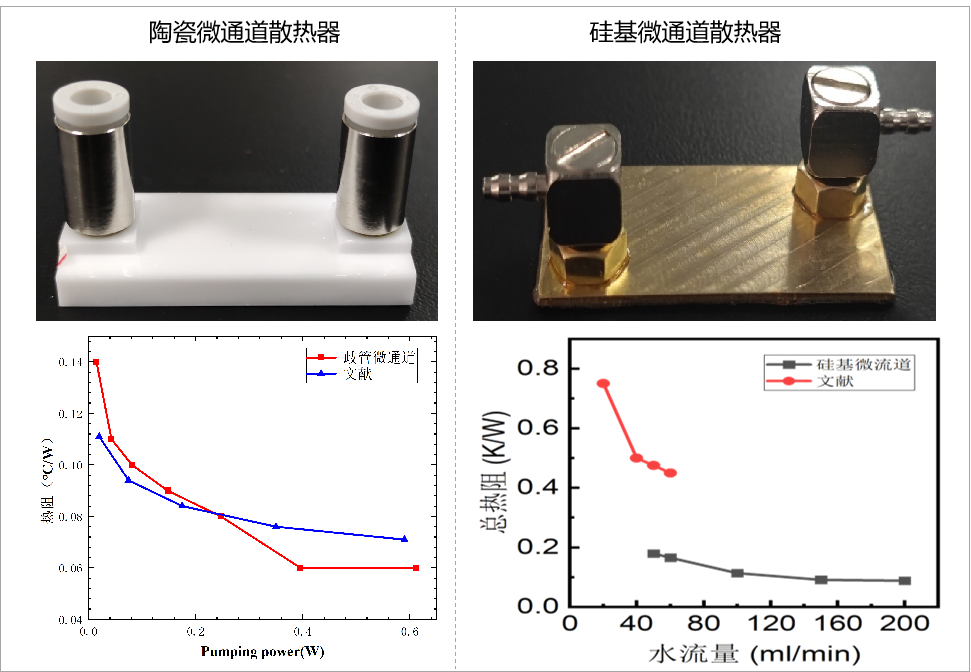

圖5 陶瓷微通道散熱器和硅基微通道散熱器

微流控芯片技術通過在微小尺度上精確控制流體流動，為醫學、化學及生物學等領域的研究應用提供了強大的支持，預計市場規模(2024)達79.5億美元。目前聯合實驗室研發的微流控制備微球技術，實現了多流道的集成與一體化成型，如圖6所示，流道結構精細且獨特，最小流道寬度達到了驚人的30μm。同時可實現微流控芯片批量化及定制化生產，能顯著降低微球制備的成本并提高微球的生產效率。

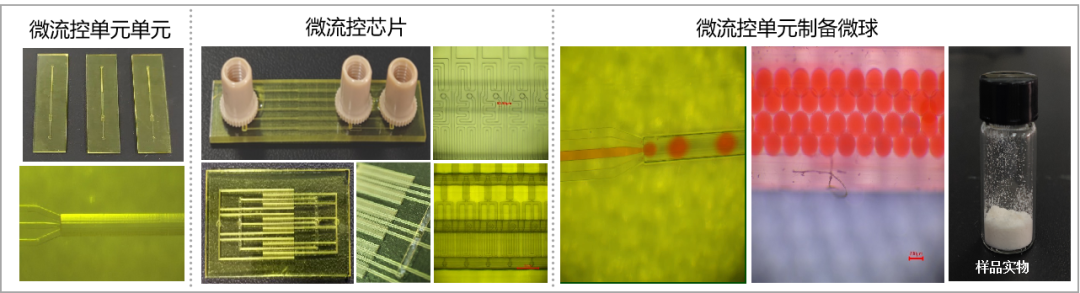

圖6 3D打印微流控
