由于電池研究過程中的物理現象具有相差非常大的時間和空間維度，ANSYS為此提供了MSMD的解決方法；還針對電池使用過程中可能遇到的問題，如短路、熱失控等提供了相應的模型和解決方案。

目錄

1 電池行業發展趨勢

2 燃料電池定義和分類

3 燃料電池產業鏈

4 動力電池研發中主要的流體/結構問題

5 ANSYS動力電池應用案例

(1) PEMFC燃料電堆模擬

(2) 反應濕度對PEMFC性能影響

(3) PEMFC水管理

(4) 燃料電池電芯仿真

(5) 電池單體倍率性能分析

(6) 基于MSMD方法的電池單體熱仿真

(7) 電池單體熱仿真

(8) 電池PACK串并聯電特性分析

(9) 電池熱失控分析

(10) 基于MSMD方法的電池包短路仿真

(11) 電池針刺或內外部短路分析

(12) 電池PACK散熱分析

(13) 基于Fluent的電池包熱管理

(14) 動力電池熱分析

(15) 基于MSMD方法的電池包熱仿真

(16) 新能源動力電池BMS系統低溫加熱計算

(17) 基于LTI ROM降階模型的電池包熱仿真

(18) 基于SVD ROM降階模型的電池包熱仿真

以下內容截取自該篇資料

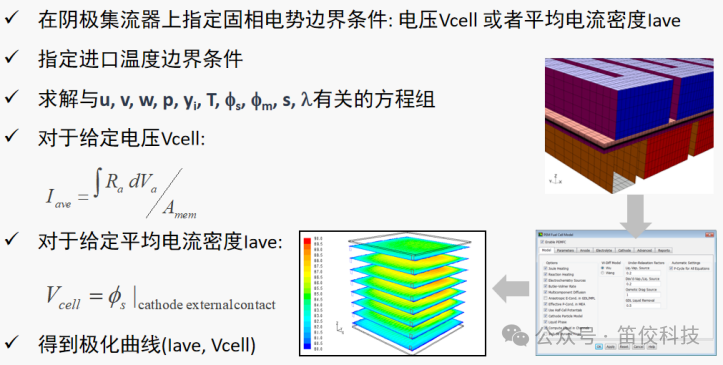

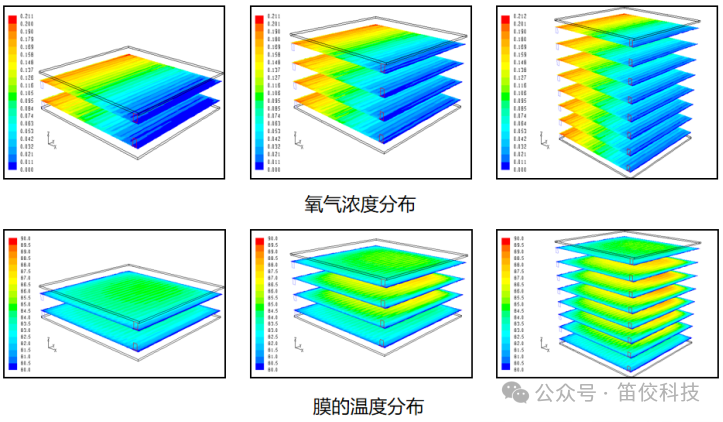

PEMFC燃料電堆模擬

①輸入條件

? 燃料及空氣進口質量流量、化學計量數比

? 指定固相電勢邊界條件: 電壓Vcell

? 定壁溫熱壁面邊界

②仿真流程

③結果

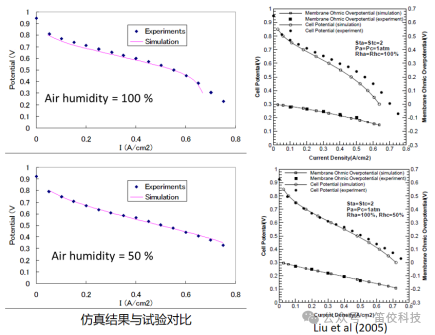

反應濕度對PEMFC性能影響

①輸入條件

? 燃料及空氣進口流量、溫度

? 不同層的材料屬性

? 熱壁面邊界條件

②仿真流程

? 幾何模型處理

? 六面體網格劃分

? Fluent中通用模塊設置及PEMFC模塊設置

? 求解計算得出基本標量值及特定標量值

③結果

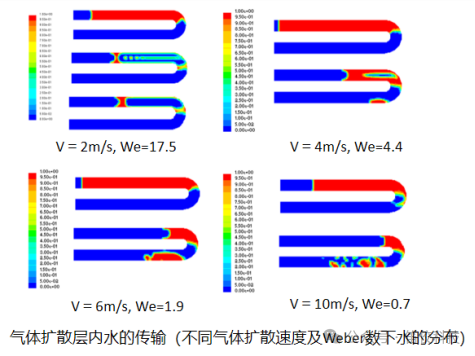

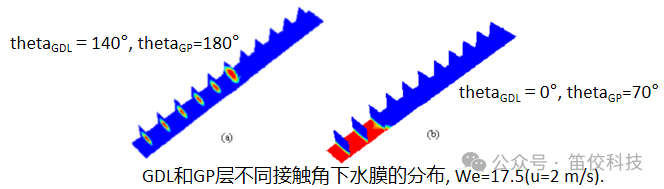

PEMFC水管理

①輸入條件

? 燃料及空氣進口流量、溫度

? 不同層的材料屬性：親/疏水性

? 熱壁面邊界條件

②仿真流程

? 流體分析基本前處理（幾何模型及網格）

? 給定不同層材料的流動基本屬性，尤其是接觸角，反應材料本身的親/疏水性

? VOF多相流模型設置，不同Weber數下水的傳輸

? 瞬態求解計算，得出不同時刻下水的傳輸

③結果
