1. 摘要

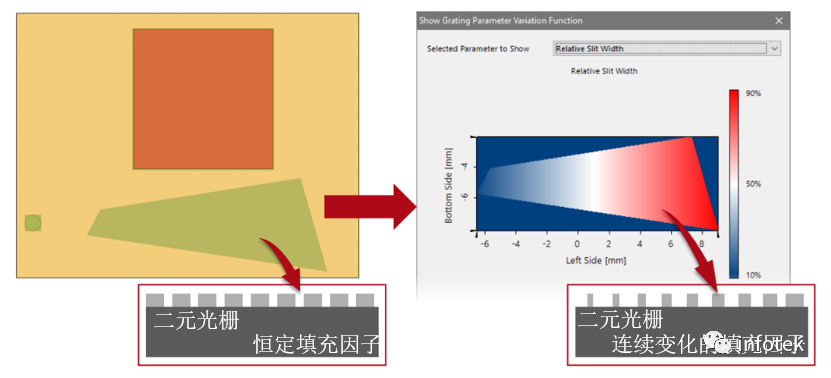

為了控制用于 AR/MR 應用的光導設備的均勻性和效率，有必要在某些區域，例如 在擴展和輸出耦合光柵區域，引入變化的光柵參數，例如填充因子或光柵高度值。

為此，VirtualLab Fusion 能夠在一個區域內引入平滑變化的光柵參數，其中可以以非常不同的方式配置所需的變化。這還包括一個工具，用于研究針對特定入射條件和光柵參數提供的衍射效率。這個例子解釋了如何應用這些工具。



2. 建模任務的說明



在光導上引入連續調制的光柵參數（例如，填充因子）。



3. 帶有附加引導的常規工作流程



起點是一個現有的、可執行的光導系統，它具有基本的幾何配置（所需的距離和定位的光柵區域）和光柵規格（方向、周期、階數）。

? Construction of a Light Guide [Use Case]

? Light Guide Layout Design Tool [Use Case]

需要參數調制的區域必須使用真實的光柵結構進行配置。

? How to Set Up a Lightguide with Real Grating Structures [Use Case]

? Simulation of 1D-1D Pupil Expander with Real Gratings [Use Case]

足跡和光柵分析工具用于指定光柵參數變化的所需范圍，在光柵相互作用的指定條件下嚴格計算相應的瑞利系數，并生成可以定義實際參數變化的光學設置 .

? Footprint Analysis of Lightguides for AR/MR Applications [Use Case]

注意：光柵調制是為單個光柵區域定義的。

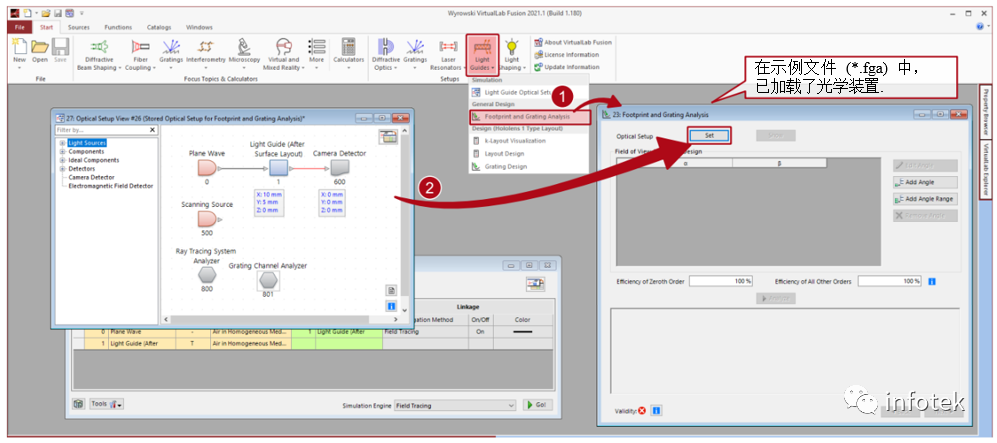

4. 打開足跡和光柵分析工具并設置光學裝置

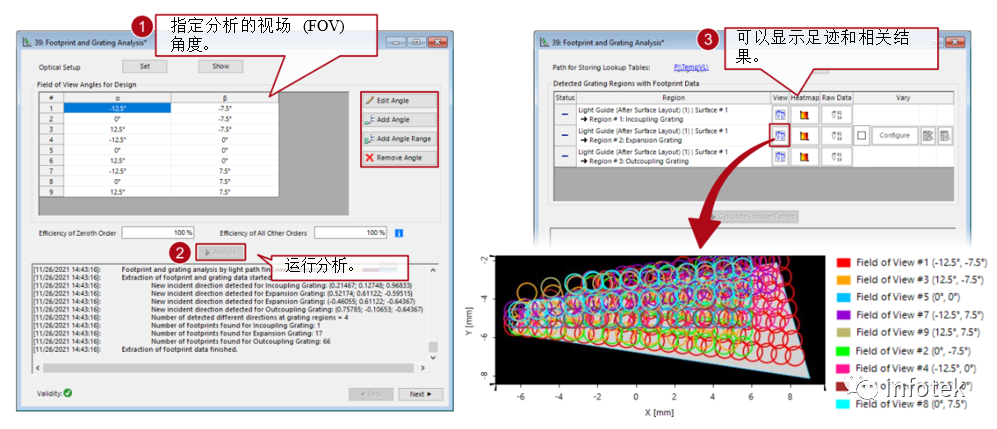

5. 足跡和光柵分析工具

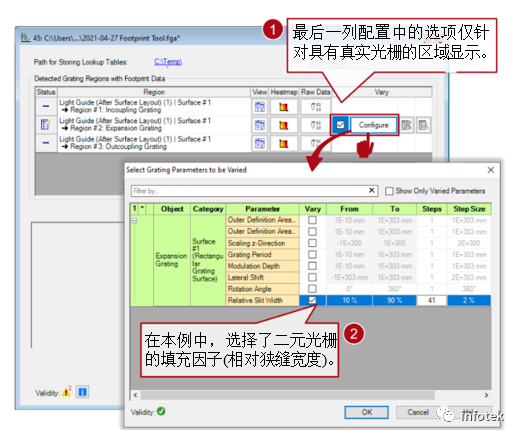

6. 光柵參數和相關范圍的選擇

? 可以同時改變一個或兩個光柵參數。

? 參數空間的采樣可以相對粗略，因為隨后將在計算點之間應用插值技術。

? 該表列出了光柵的所有可用參數。對于在一個區域內引入調制光柵參數，不允許使用改變光路的參數（如周期等）。



7. 查找表的計算

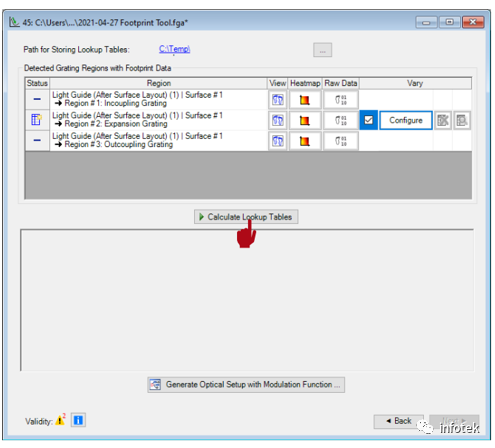

在配置所需的光柵參數變化后，可以通過單擊計算查找表來計算生成的光柵特性并將其存儲在查找表中。

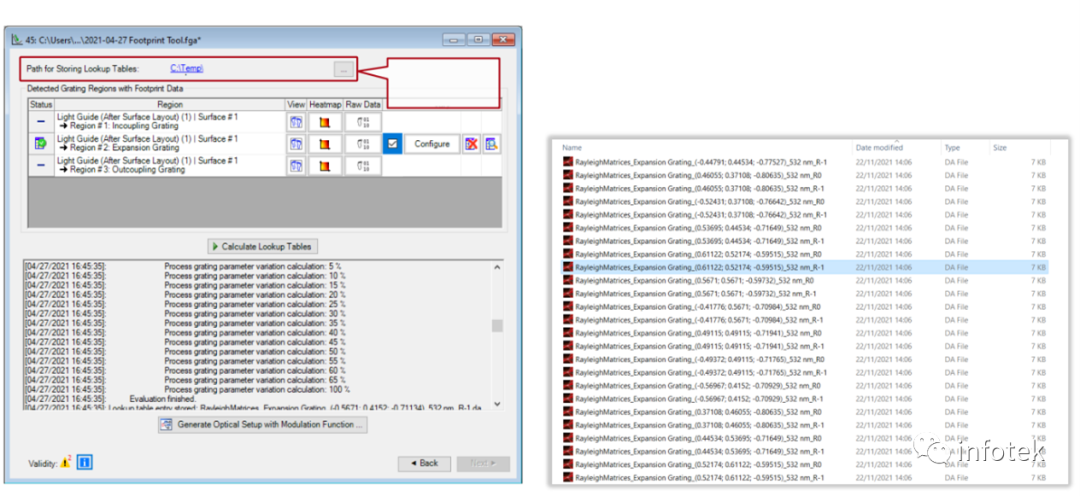

查找表是針對在足跡和光柵分析工具的第一步中確定的光柵參數和 FOV 模式的定義變化計算的。查找表會自動保存到指定文件夾：

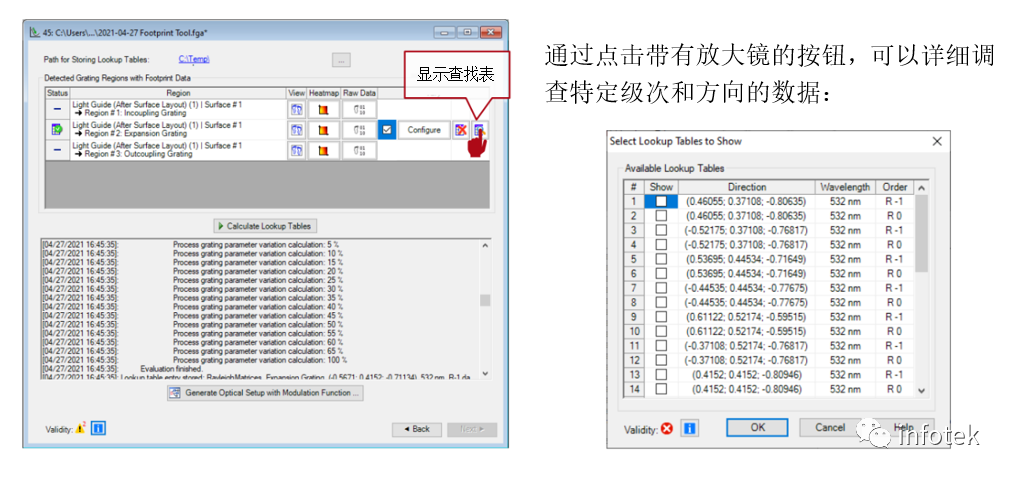

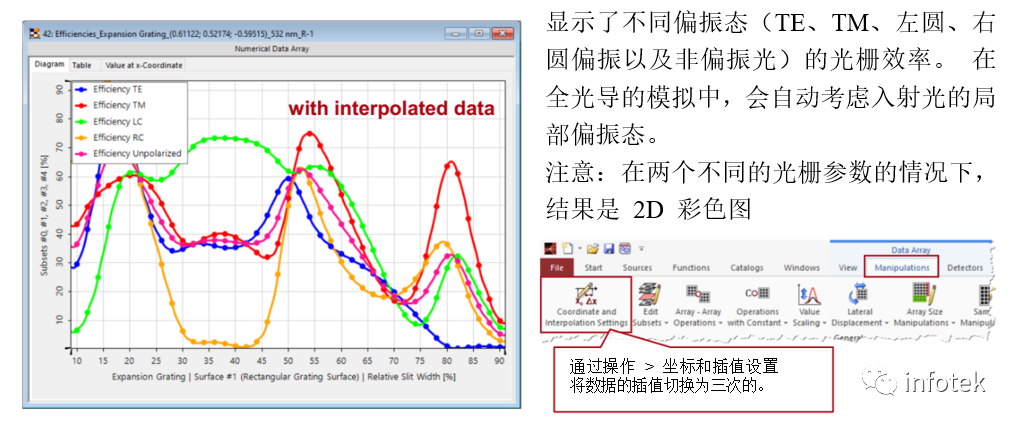

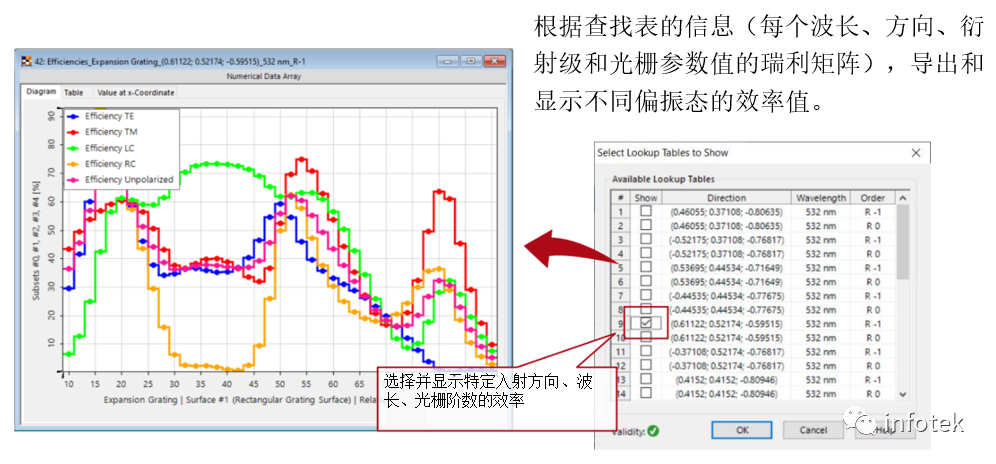

8. 光柵性能的研究

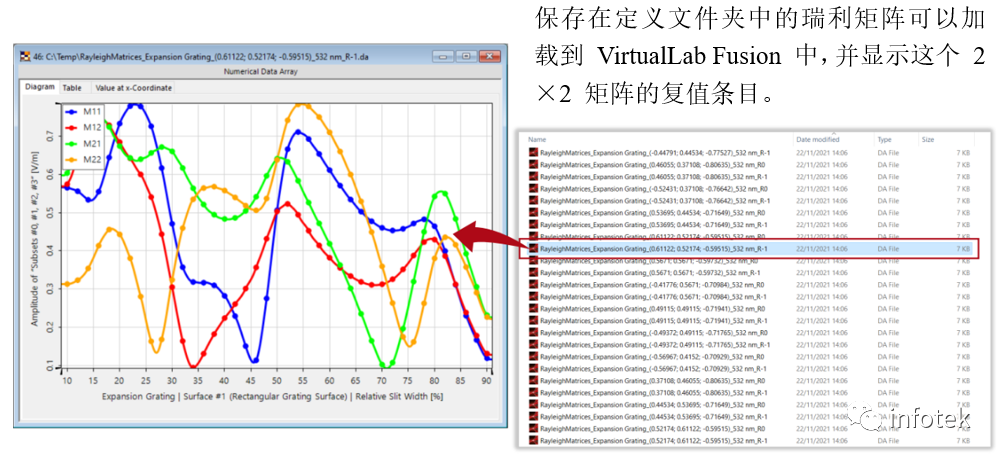

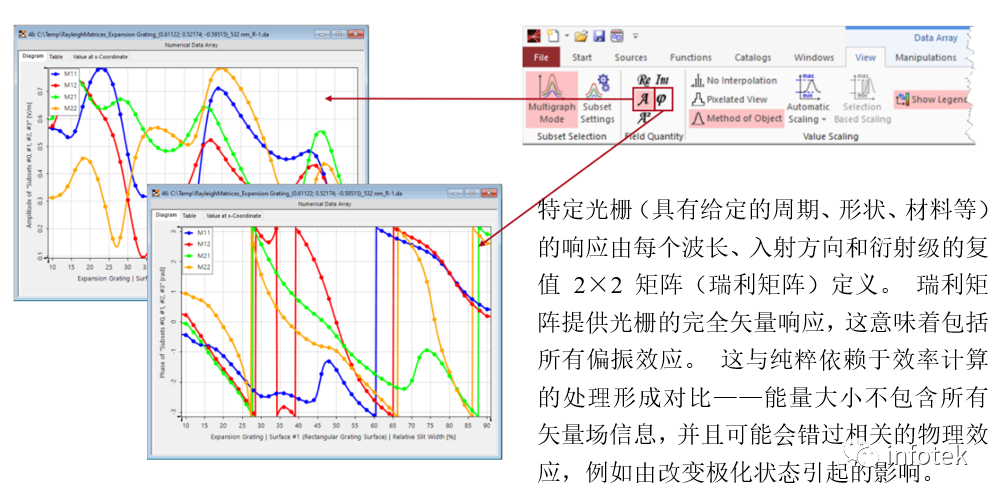

9. 從查找表加載瑞利矩陣

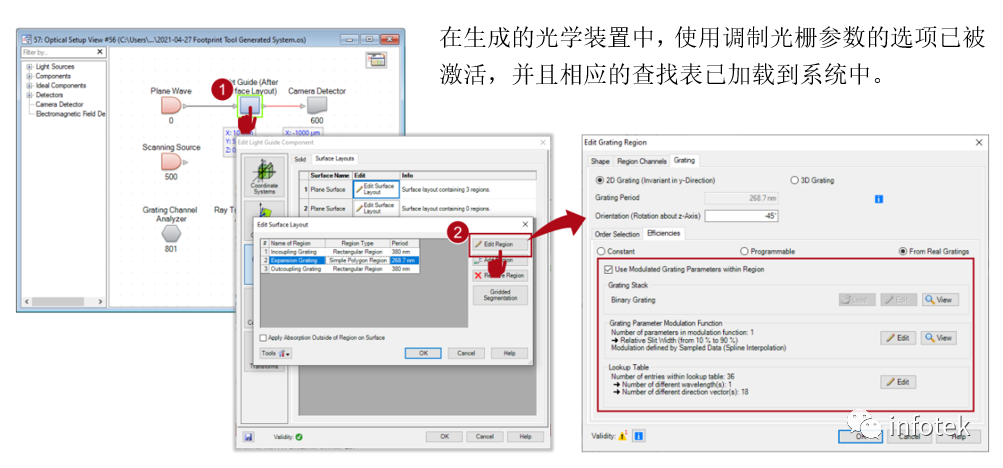

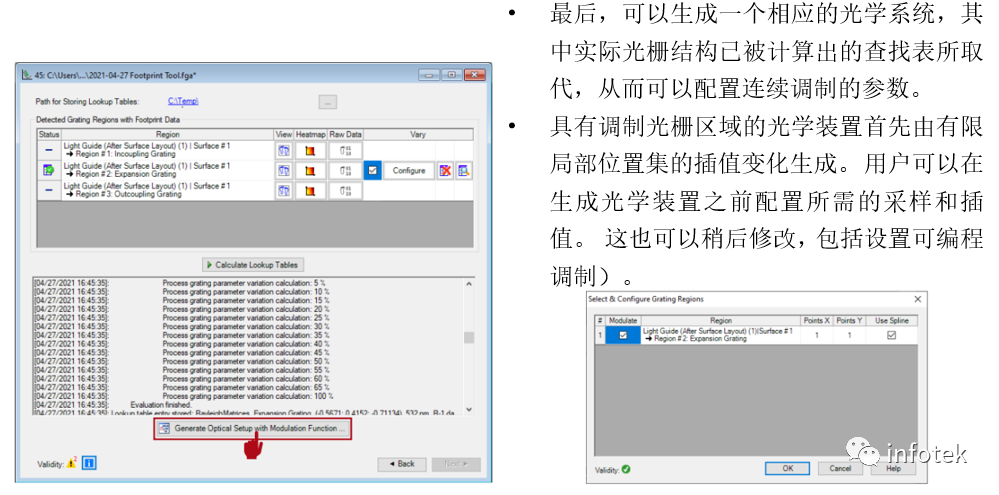

10. 更新光學系統的產生



11. 光柵調制配置

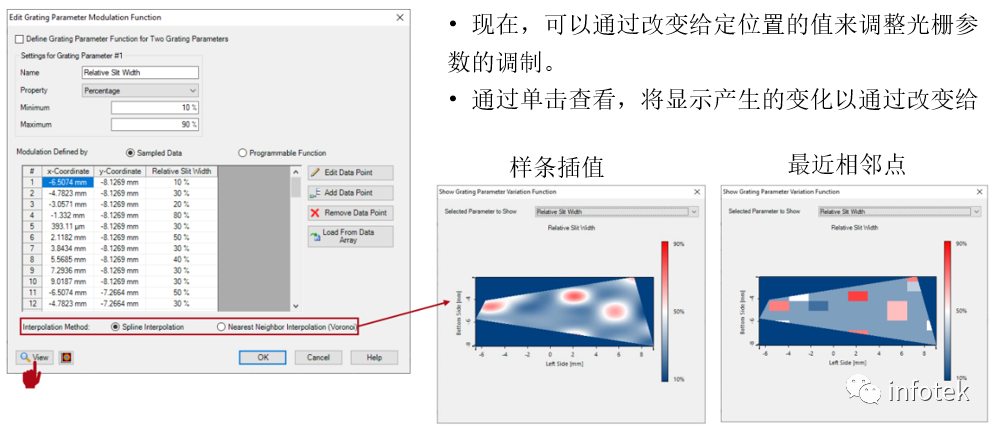

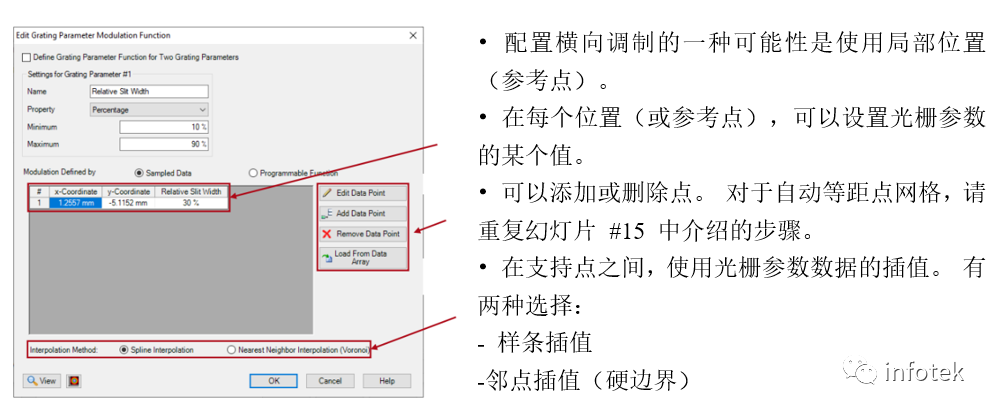

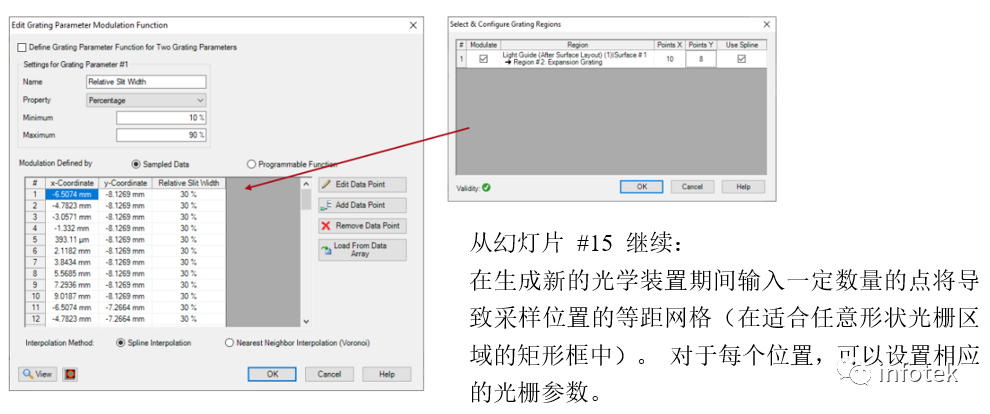

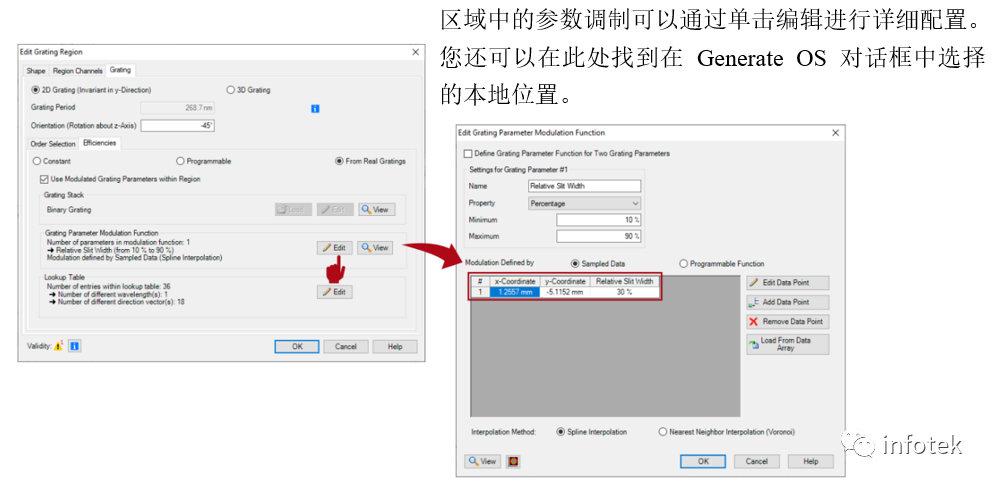

12. 基于采樣位置或網格的調制

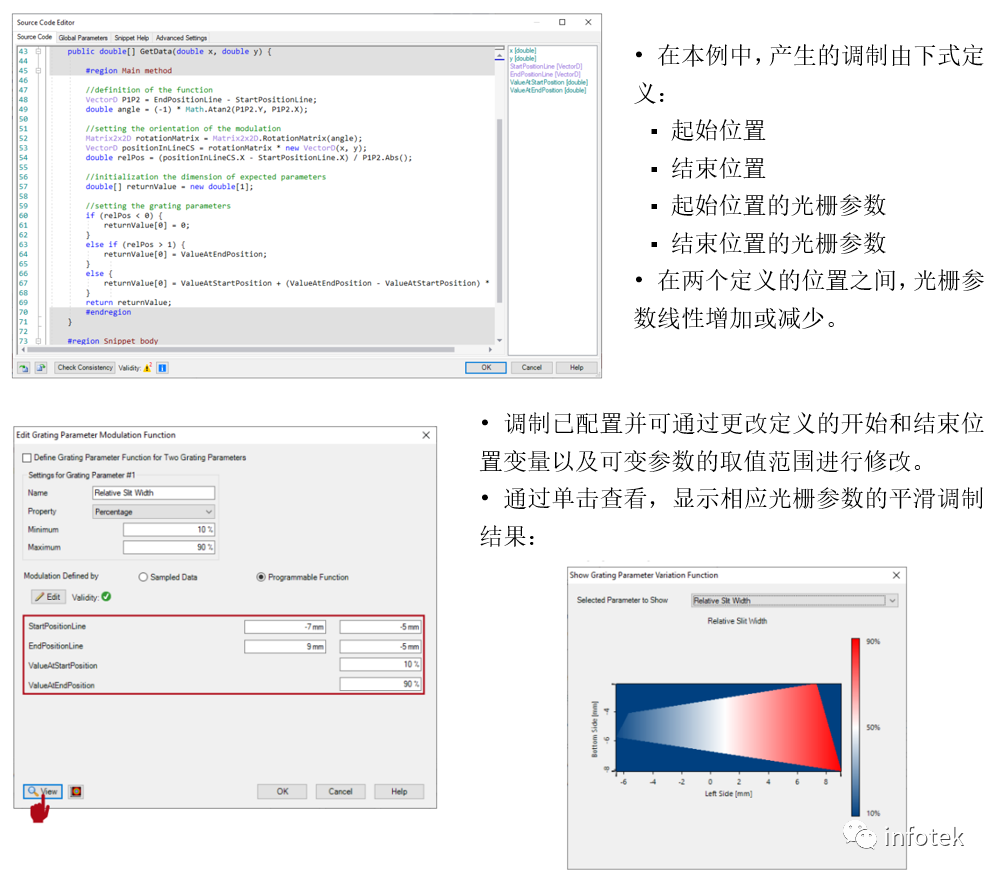

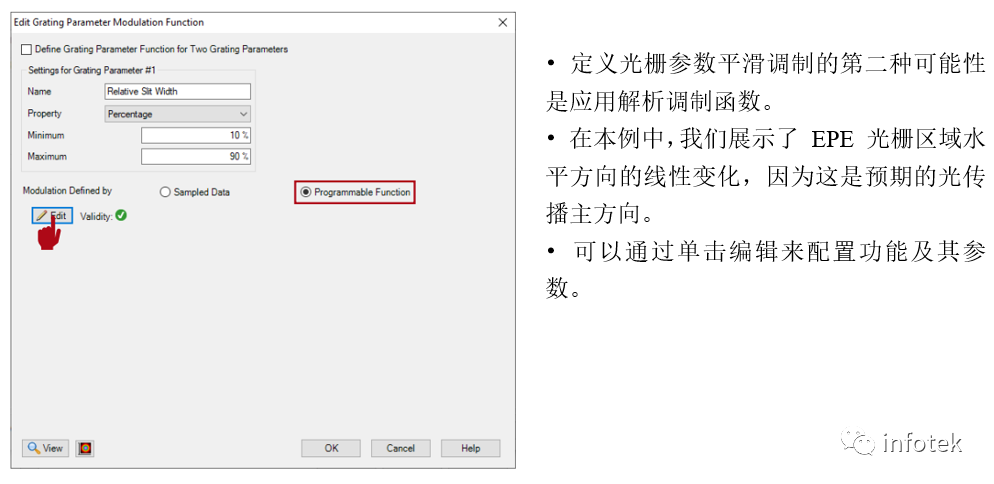

13. 基于解析描述的調制

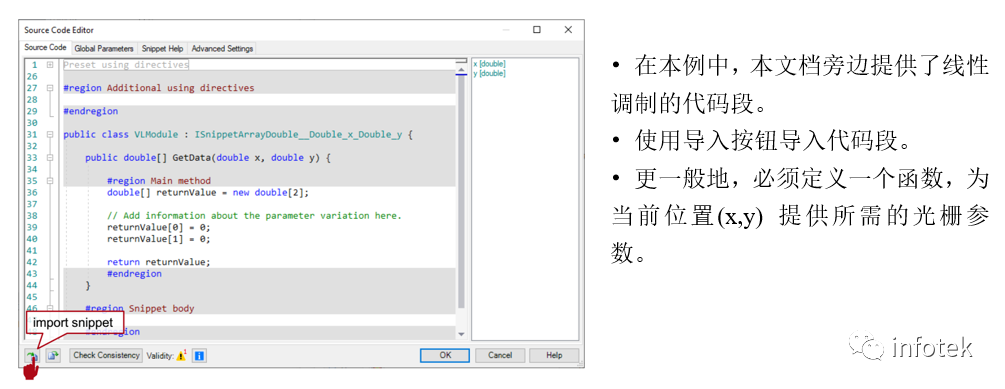

14. 基于數學描述的調制

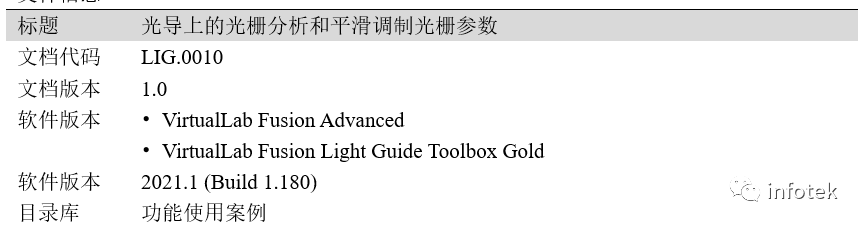

文件信息
