摘要



隨著超快光學領域新技術的出現，向目標發射超短脈沖已成為一項越來越重要的任務。為此，通常使用帶有金屬或電介質層鍍膜的鏡子。因此，研究所選類型的反射鏡對傳播脈沖特性的影響具有特別重要的意義。在這個用例中，我們以鍍銀鏡和高反射（HR）介質涂層鏡為例，通過比較系統中的脈沖傳播來說明這種效果。

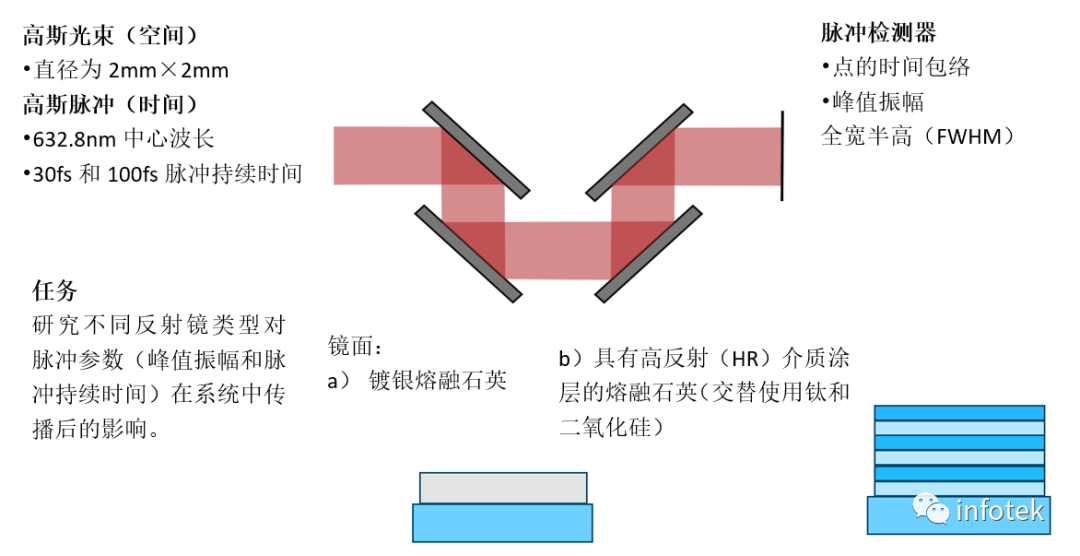

建模任務

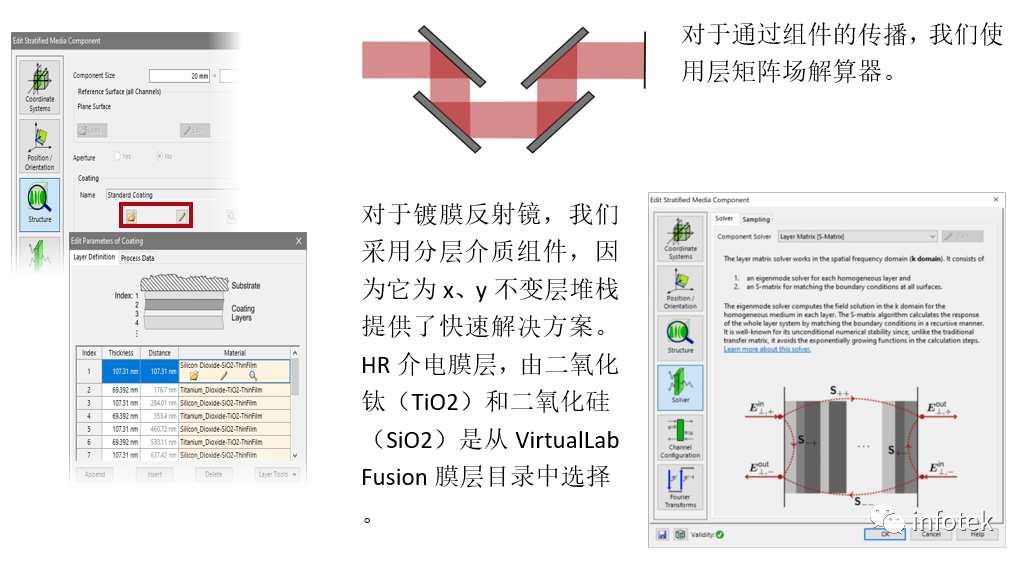

系統構建模塊—元件

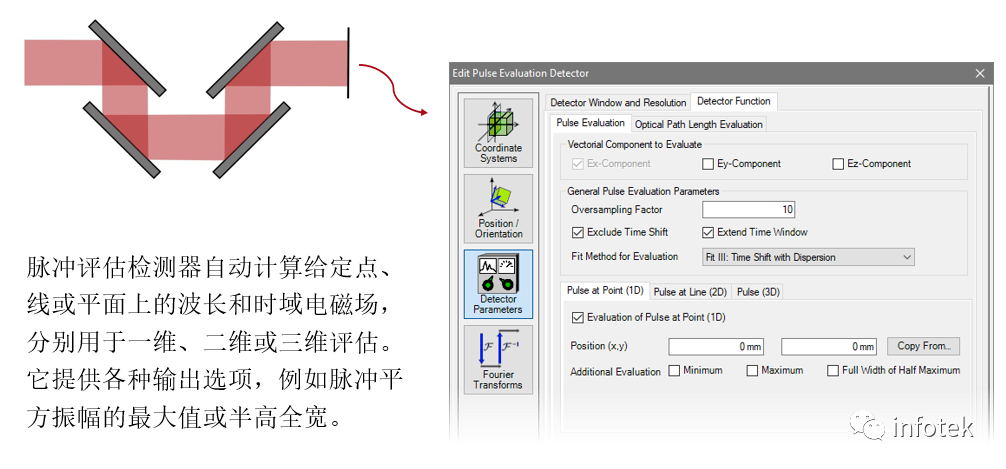

系統構建模塊—探測器

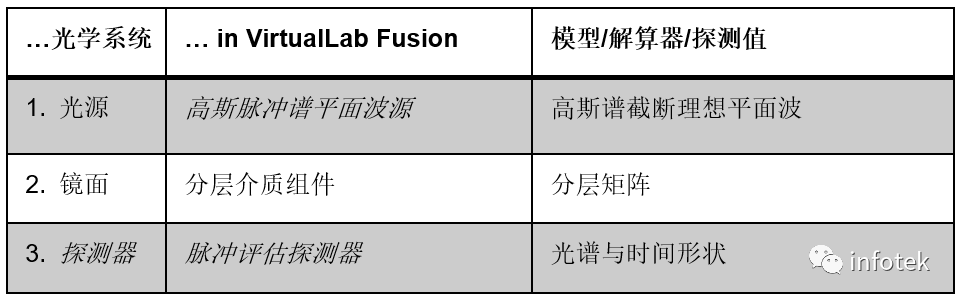

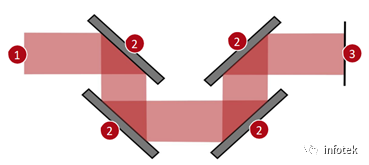

總結—元件

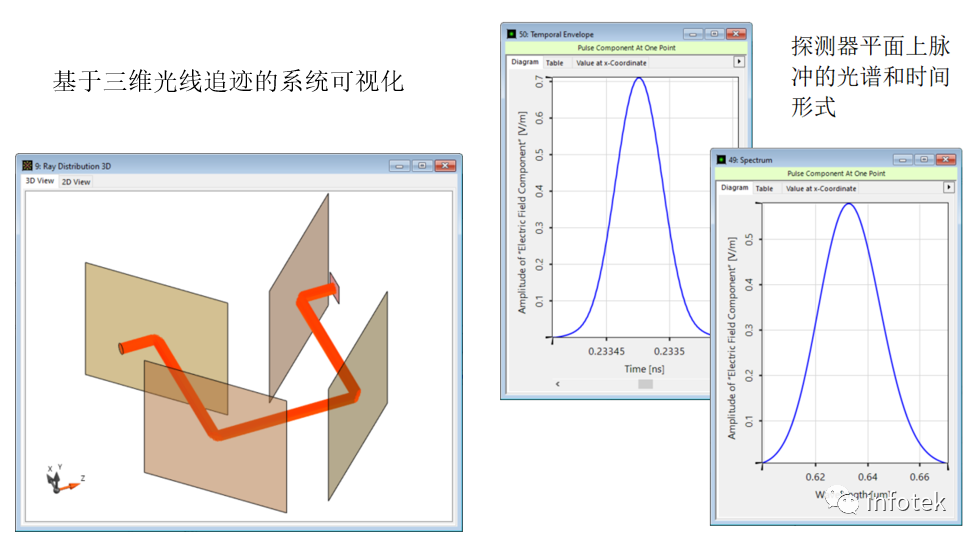

光線和場追跡結果

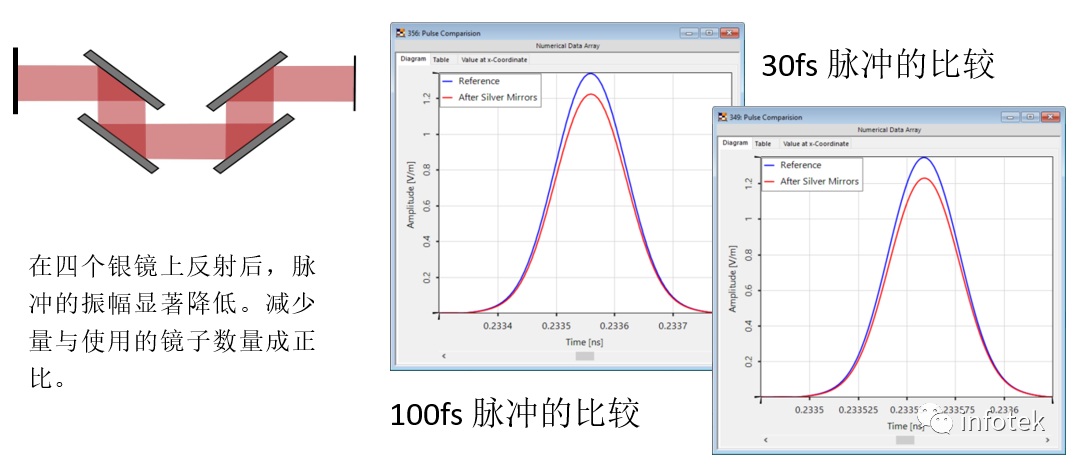

脈沖評估——銀鏡振幅



脈沖評估-銀鏡半高全寬

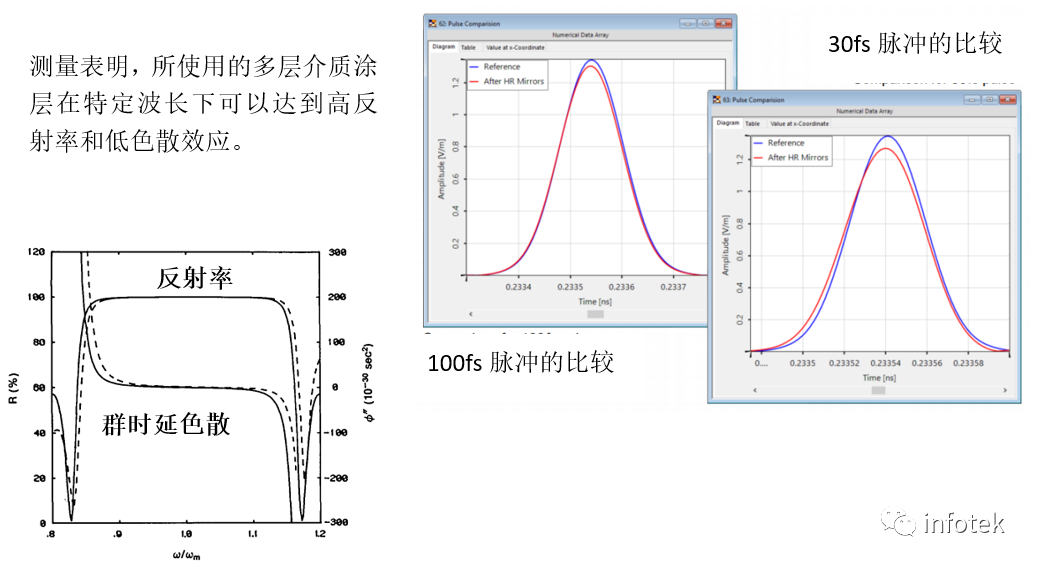

脈沖評估——鏡面振幅





脈沖評估——介質鏡半高全寬

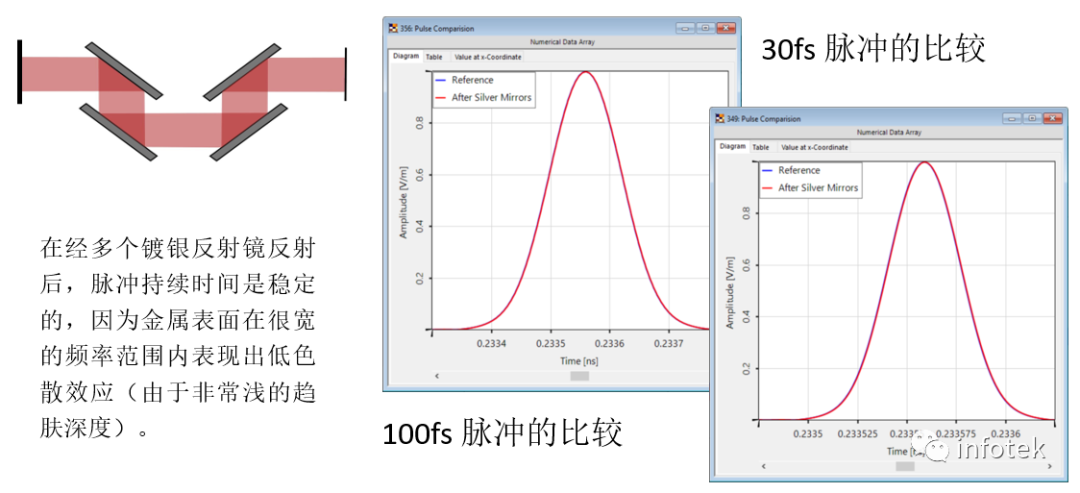

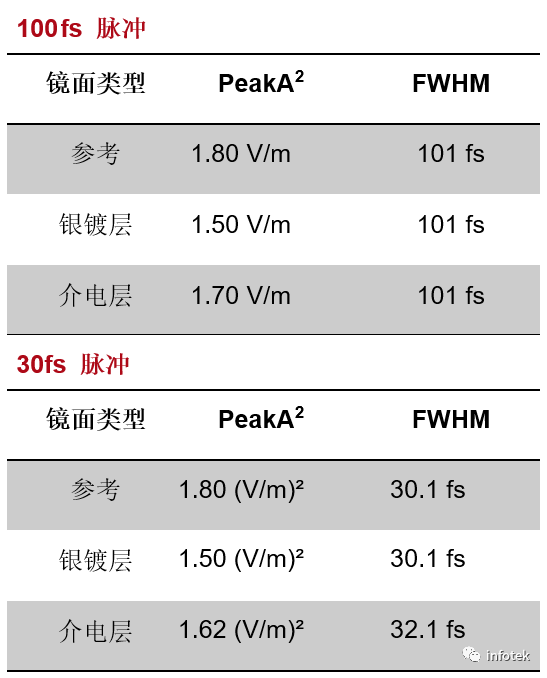

不同反射鏡類型的最終脈沖比較

100fs脈沖的結論

?眾所周知，金屬表面整體上具有較低的色散效應，因此銀涂層可以很好地保持脈沖持續時間，但反射率較低。

?HR介電TiO2-SiO2涂層保持峰值和半高全寬相當穩定，因?yàn)樵谄湓O(shè)計頻率范圍內使用時，色散效應幾乎為零。

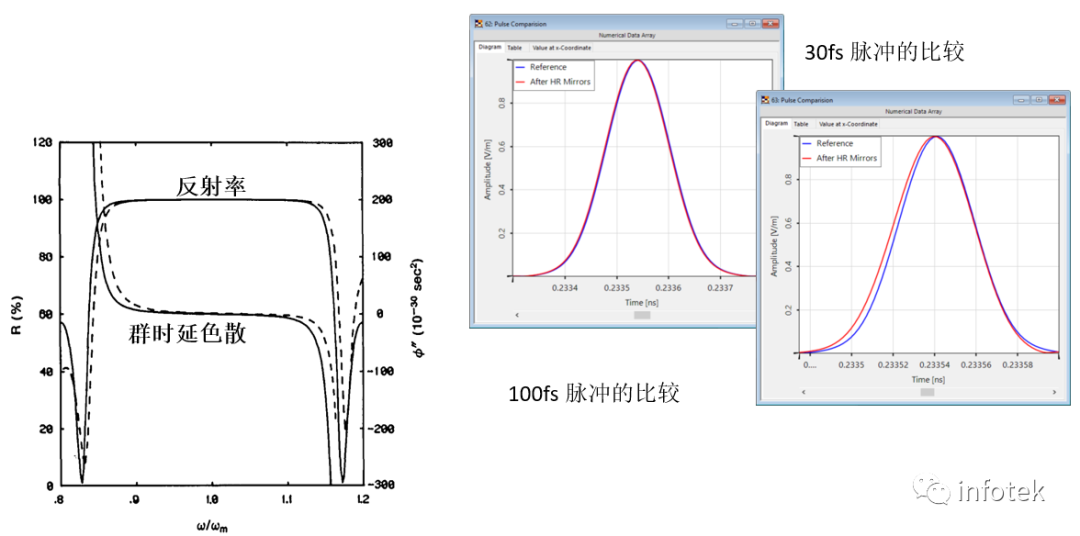

30fs脈沖的結論

?對于較短的脈沖持續時間，所研究的HR電介質涂層產生加寬的半高全寬和降低的峰值振幅。

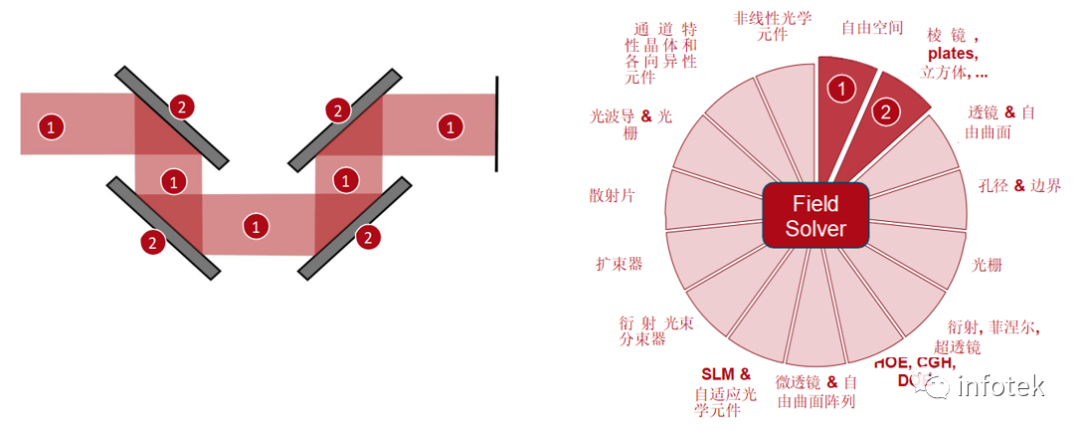

 VirtualLab Fusion技術

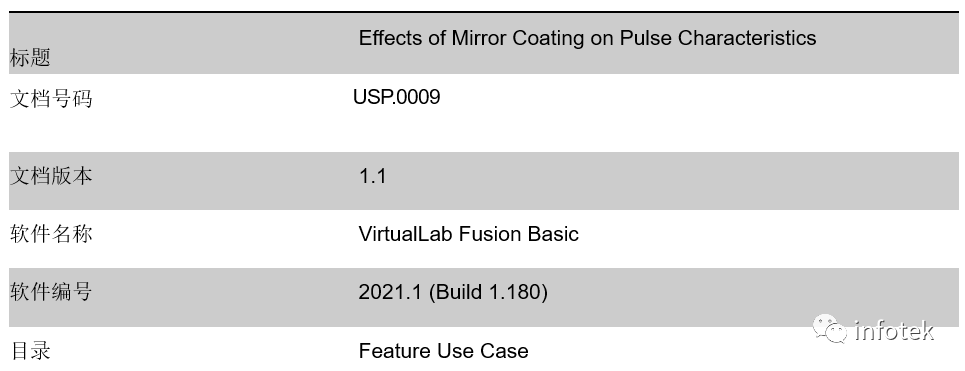

文檔信息
