概論

成像鏡頭包括定焦鏡頭和變焦鏡頭，我們在日常生活中使用的光學系統大多是可以變焦的，比如手機鏡頭、專業相機的鏡頭、顯微鏡等。

成像鏡頭在很多實際應用中通常也要求具備變焦的能力，如 CCTV 監控鏡頭，紅外探測鏡頭，攝影鏡頭，雙筒望遠鏡等等，鏡頭具備變焦的能力便可以應用于多種環境條件，放大縮小或局部特寫，這是一個定焦鏡頭所無法完成的。

所謂變焦，即鏡頭的焦距在一定范圍可調節，通過改變焦距從而改變系統視場大小，達到不同距離不同范圍景物的成像。我們通常所說的變焦鏡頭一般指攝像鏡頭，即在不改變拍攝距離的情況下通過改變焦距來改變拍攝范圍，因此非常利于畫面構圖。

由于一個系統的焦距在某一范圍可變，相當于由無數多個定焦系統組成的，在設計變焦鏡頭時也是使用類似定焦鏡頭的分析優化方法。

設計要求

設計好的一組鏡頭如果變化鏡片與鏡片之間的空氣厚度，鏡頭的焦距會隨之變化，通常來說一個系統的接收面尺寸大小是固定不變的(像面：CCD 或COMS 或其它探測面)，在基礎光學理論中像面大小、視場和焦距三者有如下關系：

I=f×tan(θ) I = f × tan(\theta) I=f×tan(θ)

I為像高，f為焦距，θ為視場角度。

這個關系也很容易理解，一個三角形即可。

變焦鏡頭的變焦倍數為長焦距和短焦距比值，也稱為“倍率”。理論定義下，在變焦過程中鏡頭的相對孔徑保持不變，但對于實際的高變倍比系統，由于外形尺寸不希望過大或二級光譜校正等問題，通常在變焦時采取相對孔徑（即F/#） 也跟隨變化的方案。

通過改變鏡片與鏡片之間的間隔達到設計的焦距要求，當系統的入瞳直徑 D 固定時，即系統接受的光束大小一定時，根據 F/#=f/D 可知，f變化將引起F/#的變化，也就是我們調焦距也就是調光圈大小 (F/#也稱為光圈)，此時光闌大小隨焦距變化而變化（非固定值）。這里也有人把調光闌大小稱為調光圈。

確定設計目標參數，以下為本次設計的目標：

光學參數：

Optical system parameters Values

Spectral region/nm  420-650

Focus/mm  25-32

FOV/(°)  30.11×19.08-23.73×14.96

Image size/mm  15.4×9.6

F/#  2.4

Telecentricity/(°)  ＜1

像質要求：該投影鏡頭在連續變焦過程中各視場 MTF 值在 72 lp/mm 處不低于 0.4，各視場 RMS 彌散斑直徑小于 8.5 μm，畸變小于 2%，短焦邊緣視場照度均勻性大于 85%。

因?yàn)樽兘雇队扮R頭的變倍比比較小（25-33），可以先用 DSEARCH 搜符合變焦位置1的定焦鏡頭，然后設置 ZFILE 修改為變焦鏡頭，再進行優化，會比直接搜14片 ZSEARCH 變焦鏡頭更加快捷簡便。

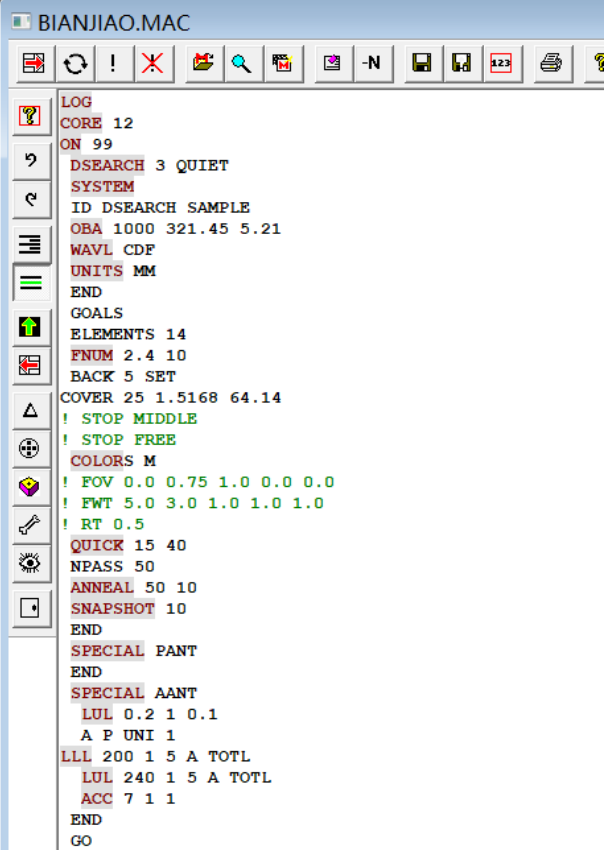

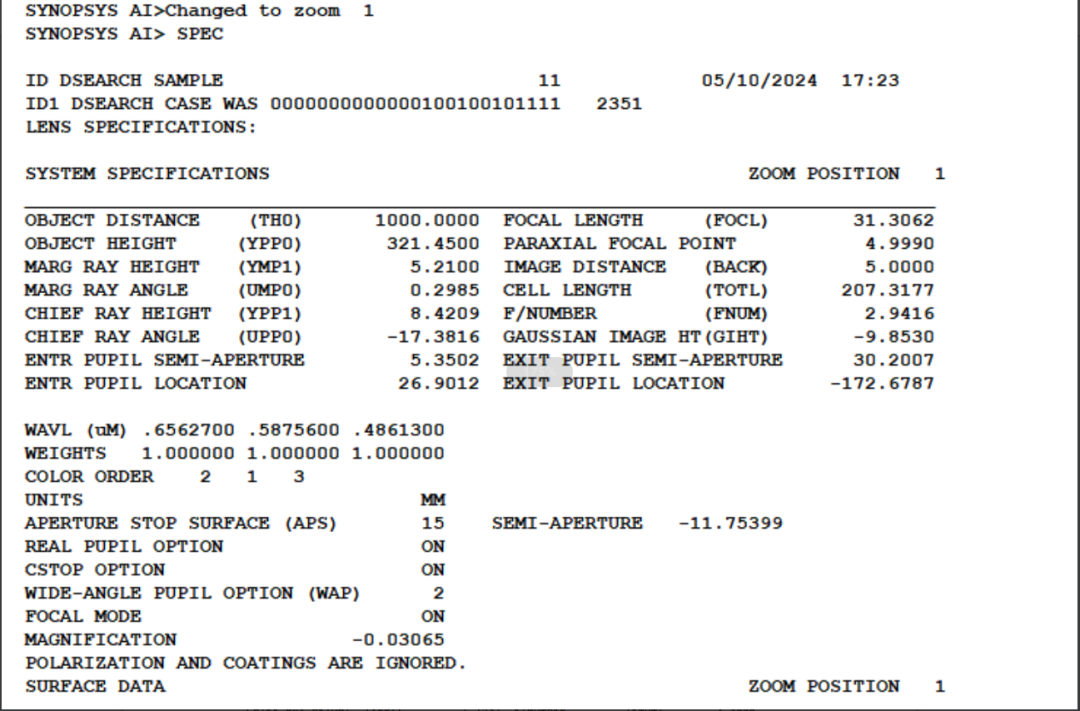

DSEARCH 輸入：參數為短焦處的投影鏡頭

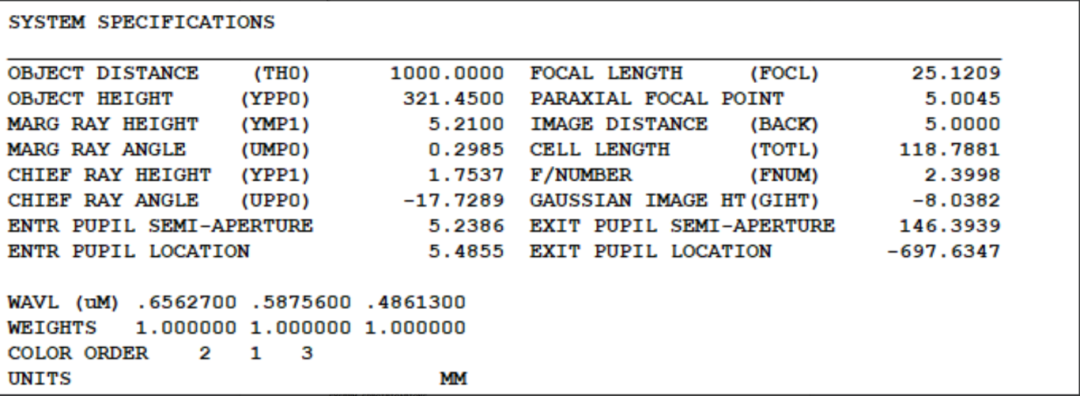

以上為 DSEARCH 直接搜出的結果，中間的空氣間隔太小，沒有留給變焦的空間，總長才120，遠沒有到240的限制。因此在 AANT 中限制總長最小值 LLL 200，元件厚度 ACC 711，進行優化，留出足夠的變焦空間。以下為新的初始宏：

搜索宏

請?jiān)u論區留言聯系工作人員獲取代碼

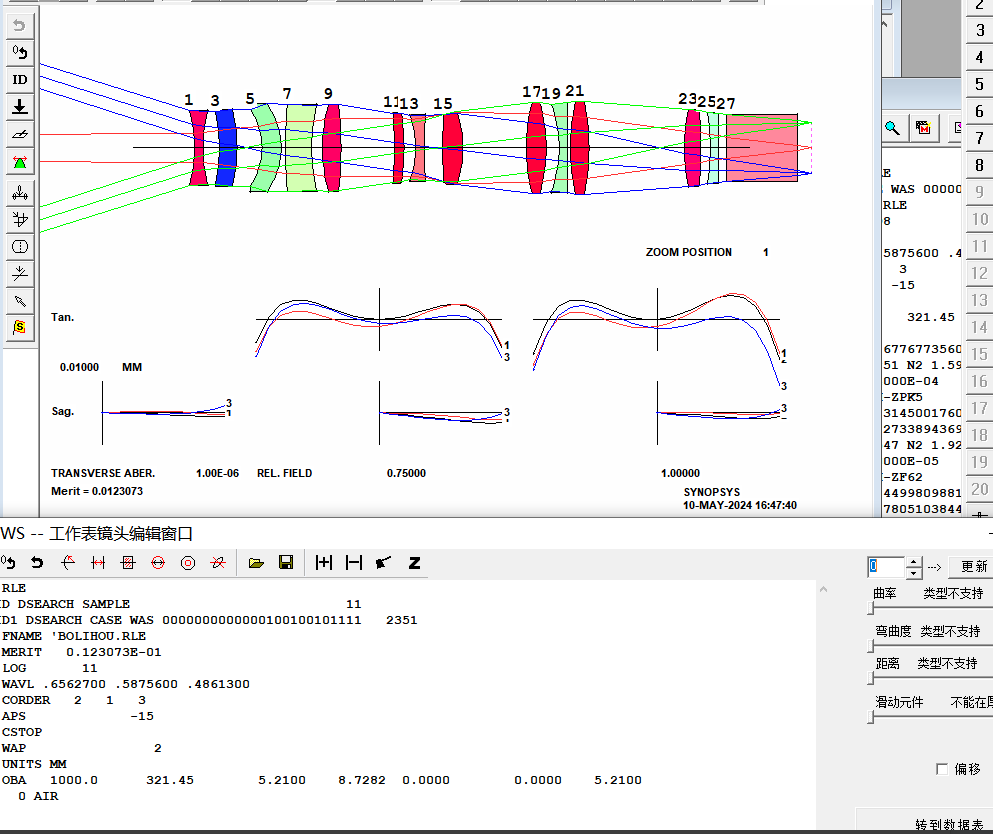

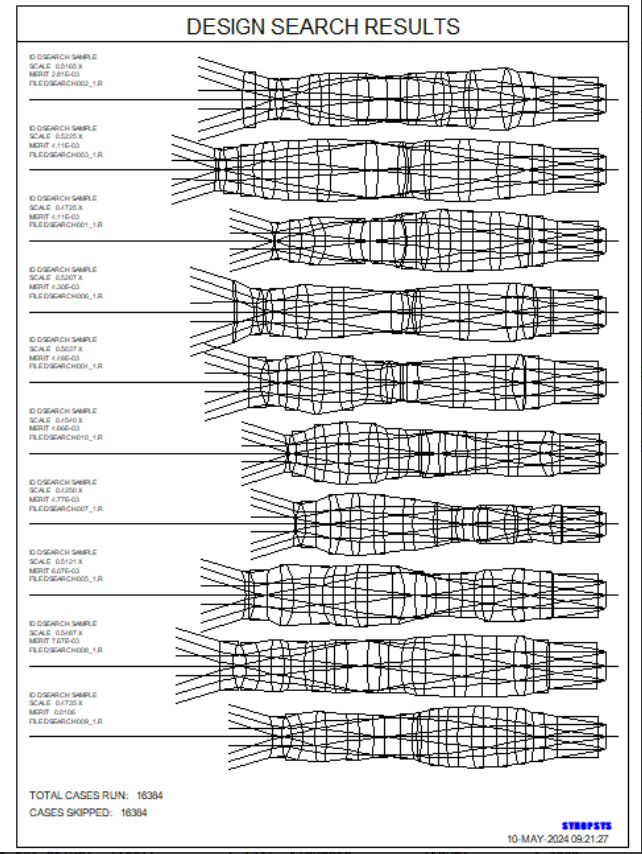

運行搜索宏可以得到10個初始結構：

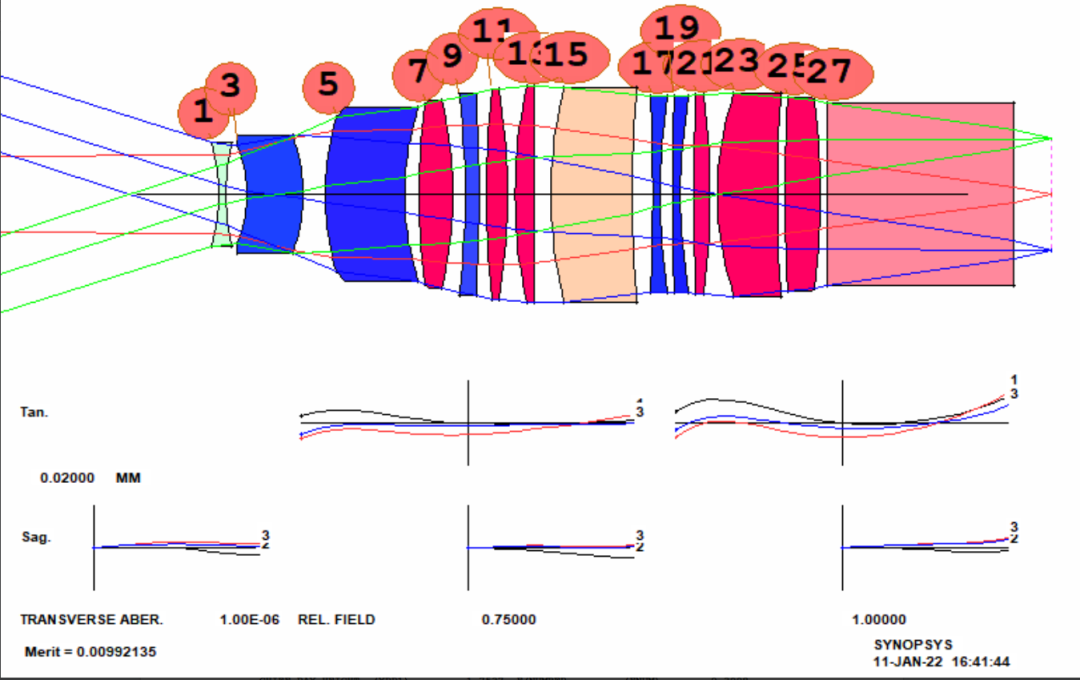

從中找出一個最佳結構，接下來進行下一步分析:

設置光闌，優化之后，觀察鏡頭結構，選擇第3/4片為前變焦組，5/6/7片為后變焦組，光闌設置在表面15上。在 WS 中設置APS -15，然后注釋掉 VY 再次進行優化退火。

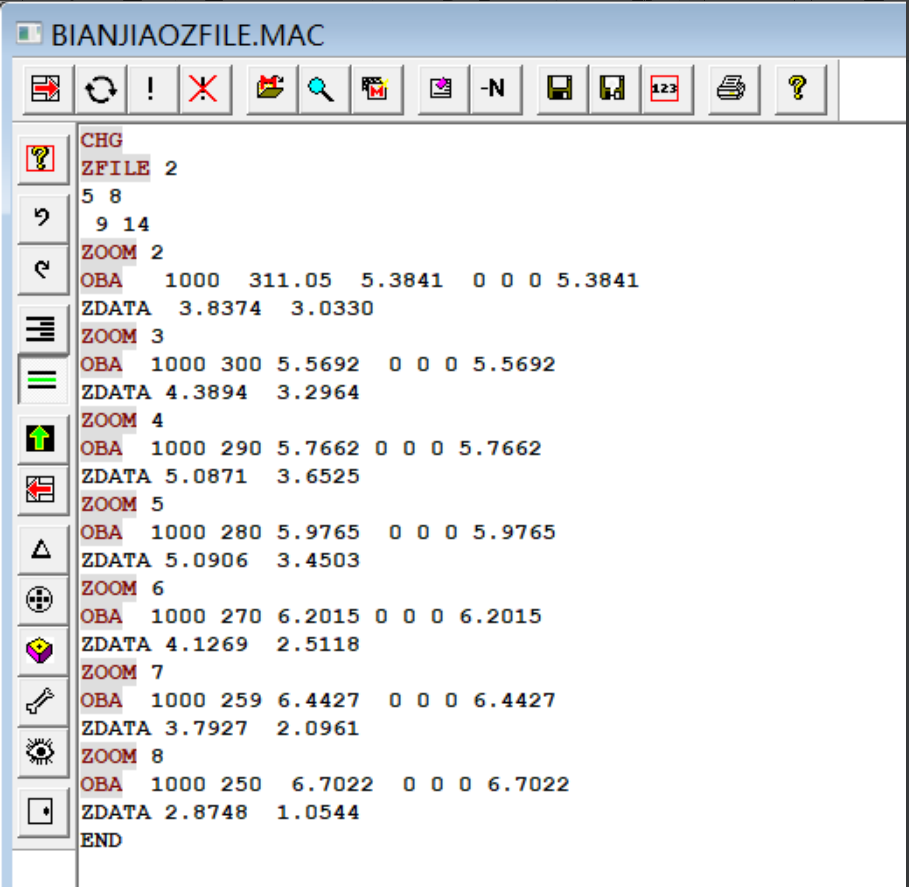

設置 ZFILE 數組,運行 ZFILE 宏文件，按照角度分布的八個變焦位置分配給原鏡頭，使其變成一個變焦鏡頭（以下為 ZFILE 宏指令）。

變焦優化

修改優化宏，增加 ZDATA 的變量， AANT 里用 ZGROUP 到 END 覆蓋原來的評價函數，增加 AZA 指令控制變焦間隔，然后進行多次優化退火。

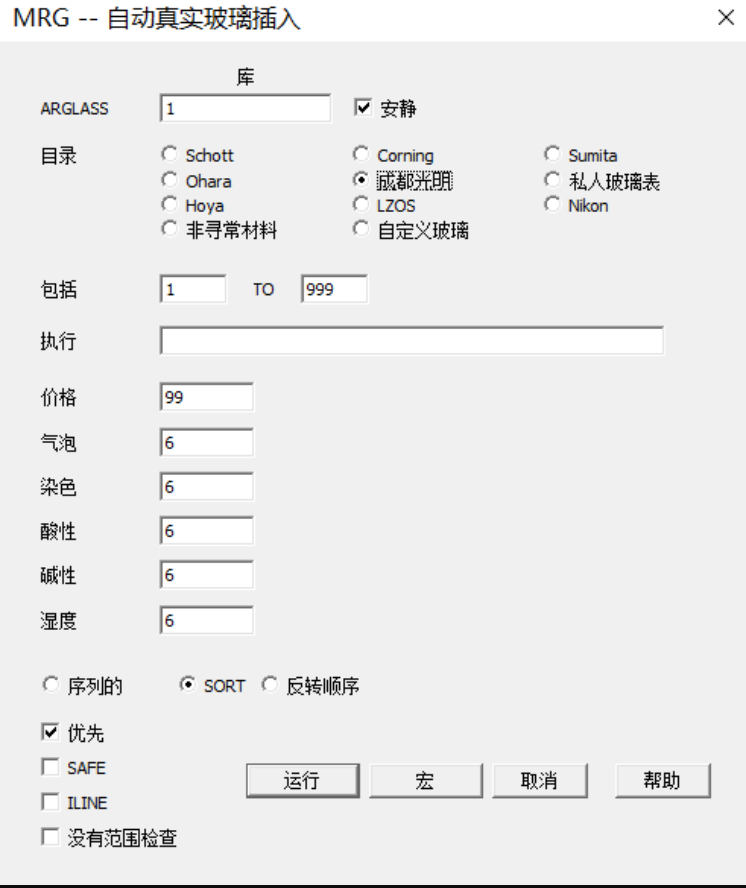

輸入 MRG ，插入真實玻璃，選擇成都光明玻璃庫。

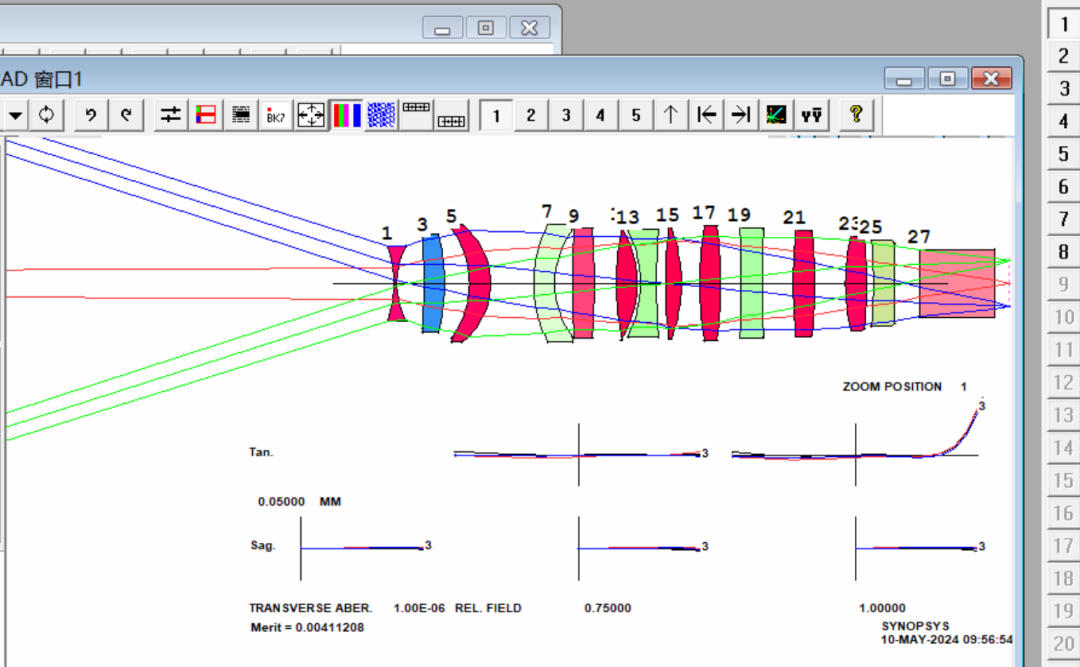

得到結果：

插入真實玻璃后的結構有些太薄了，加工非常困難且昂貴，需要再進行優化，增加邊緣厚度的限制 AEC 311，ACM 311。

再設置光闌，在 WS 里設置 CSTOP 和 WAP ，得到結構：

像差分析

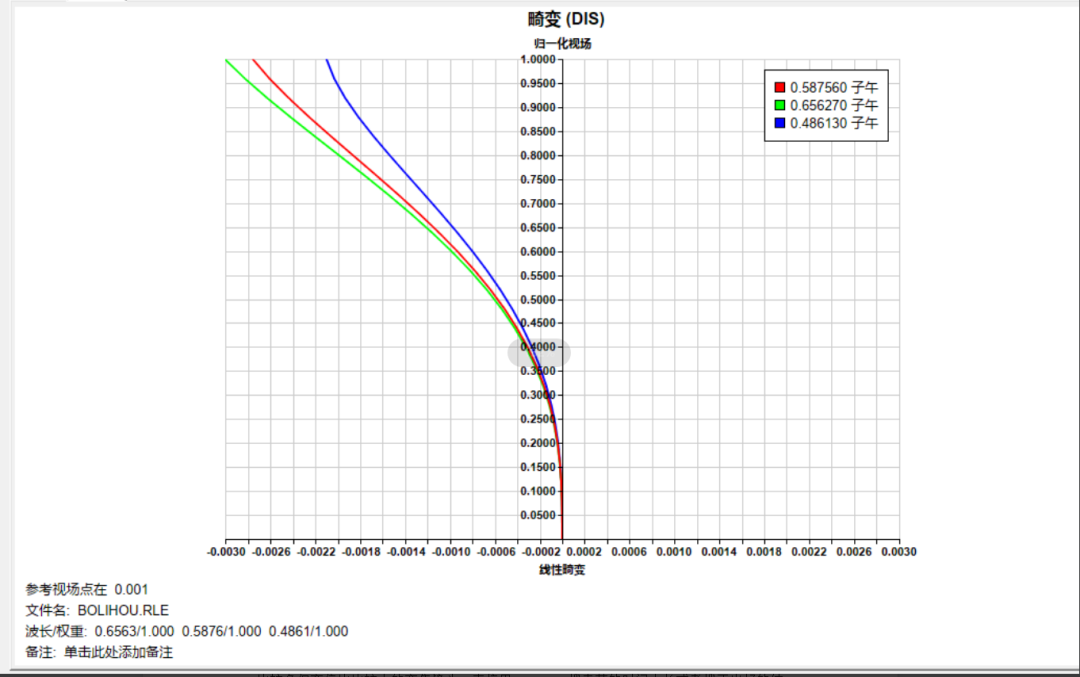

查看畸變

注釋掉優化光闌的 VY 指令，繼續優化。然后查看成像質量，發現其他所有參數都已經滿足，但是畸變有6%左右，沒有達到要求。

因此在優化宏中添加控制畸變的指令

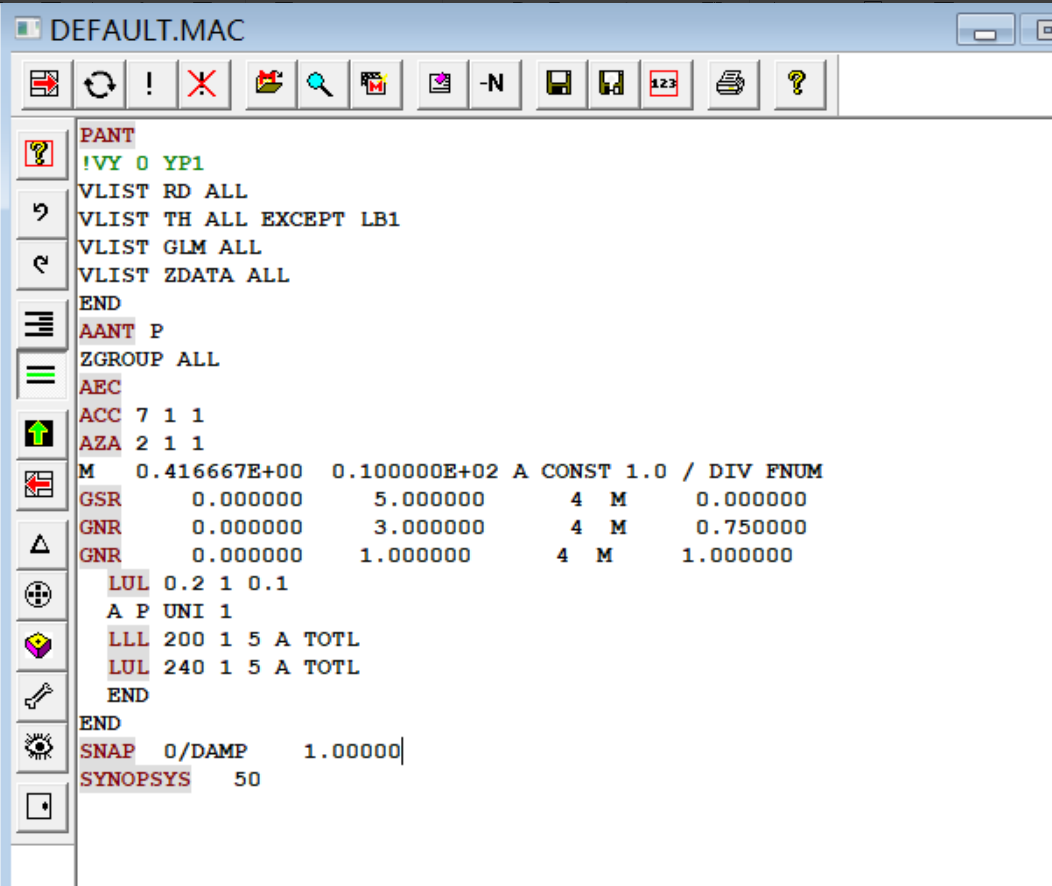

M 0 8 A P YA 1

S GIHT

M 0 5 A P YA .7

MUL CONST 2

S GIHT

從0.7視場到1視場，用實際像高減理想像高控制畸變：

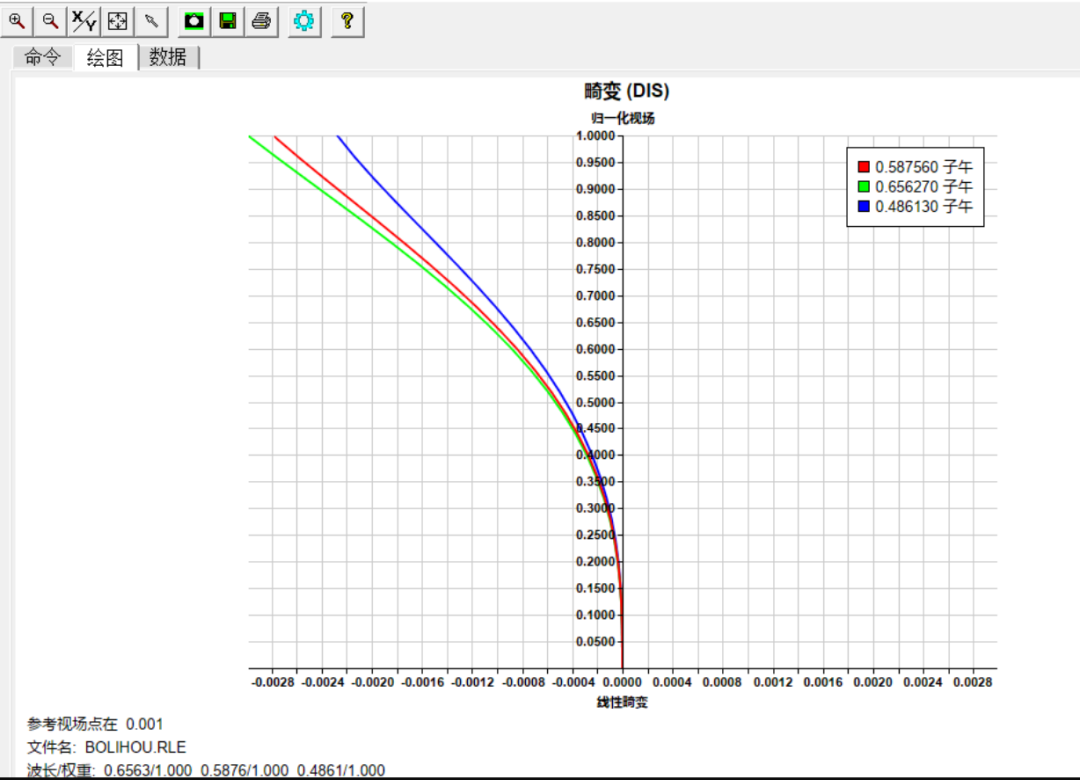

優化之后的畸變控制得非常好，但是查看 MTF 有些下降。

在優化宏中減少控制畸變的權重到3，進行優化退火。

優化后，發現只有1視場的 YMTF 這一條沒有滿足要求。在優化宏中添加指令：

M 0.5 2 A M YMTF 1 72

專門優化這一條MTF。

優化后 MTF 變得比較平均，沒有特別低的某條，但整體 MTF 有些下降。把 YMTF 的權重降為1，添加 GSO 和 GNO 的指令優化波像差，來提升總體 MTF。

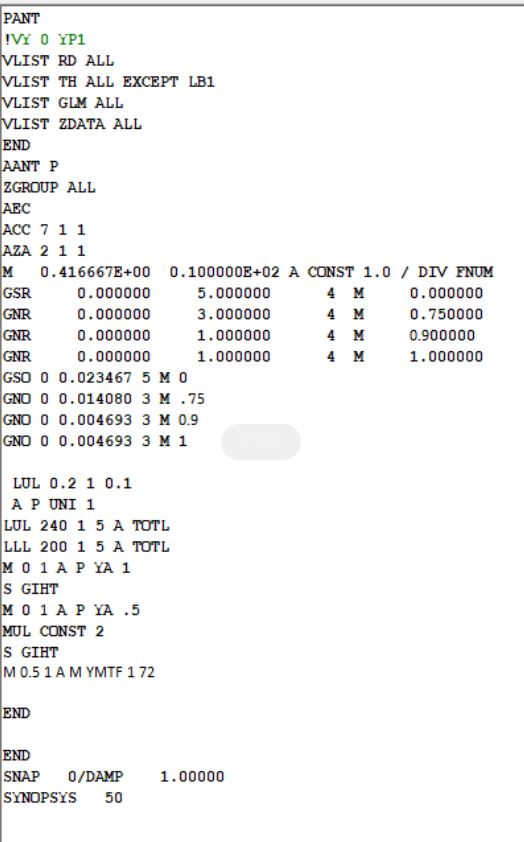

最終經過多輪優化退火調整后的鏡頭結構和優化宏。

優化宏

請?jiān)u論區留言聯系工作人員獲取代碼

再進行優化退火，50，2，50

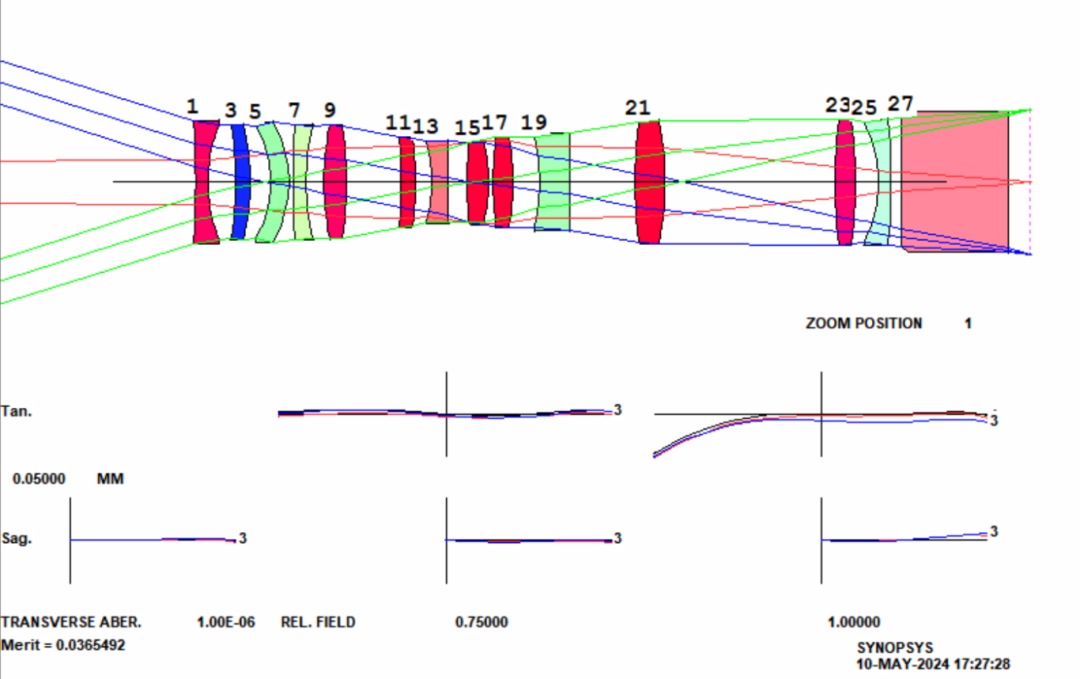

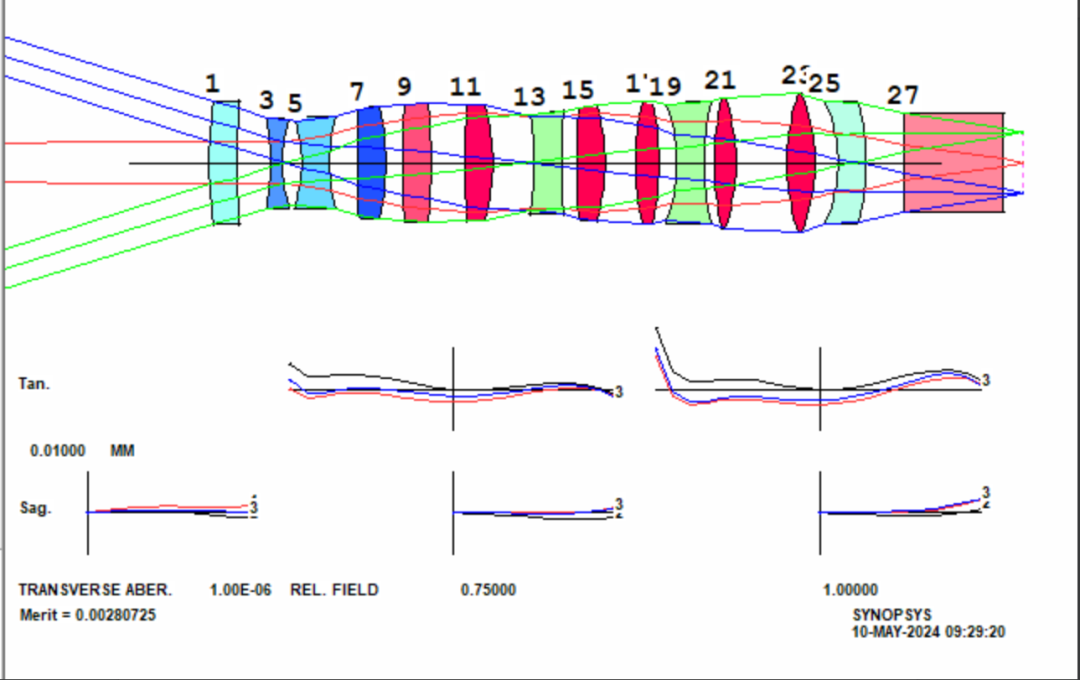

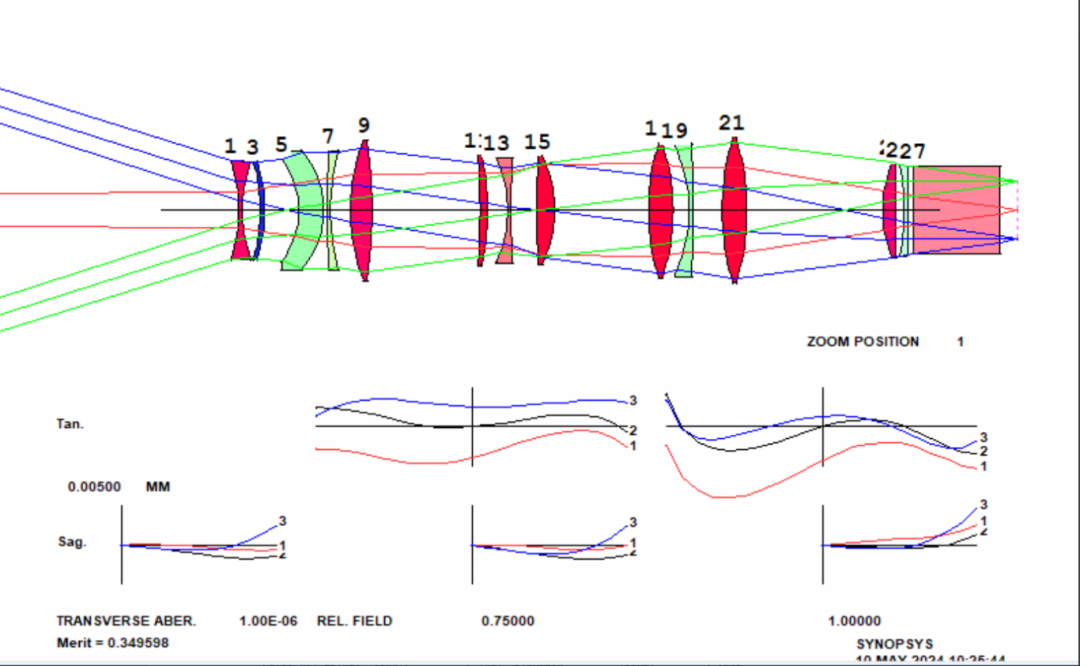

得到最終結構：

各個像質結果：

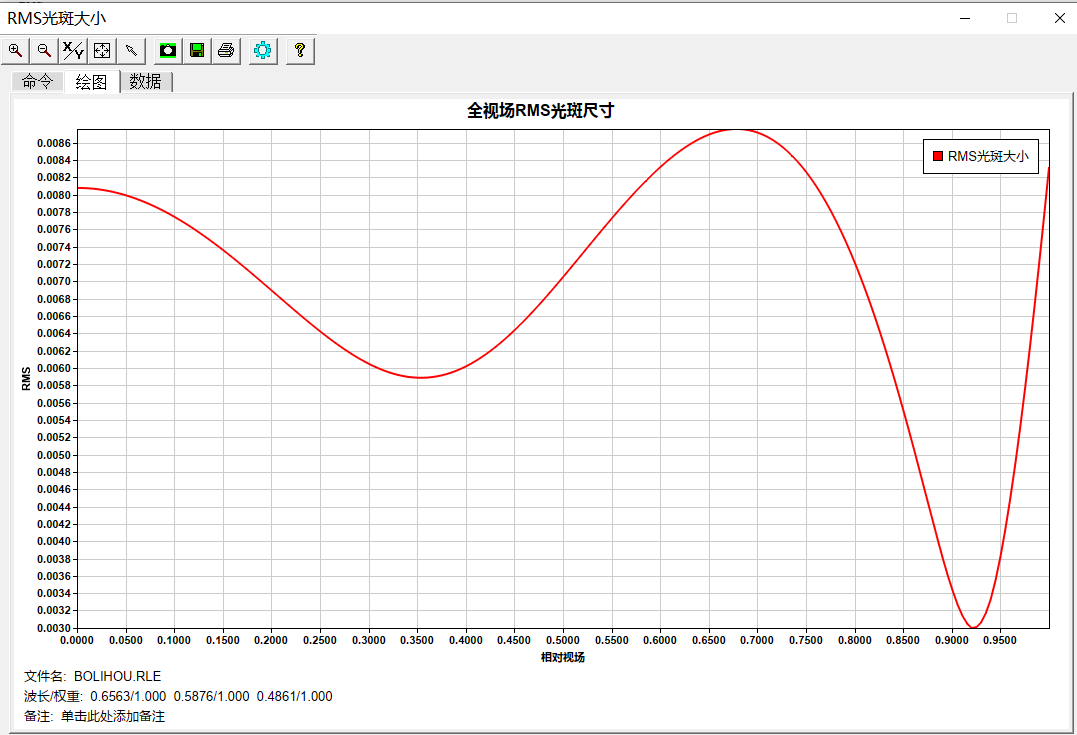

RMS 各視場 RMS 彌散斑直徑小于 8.5 μm

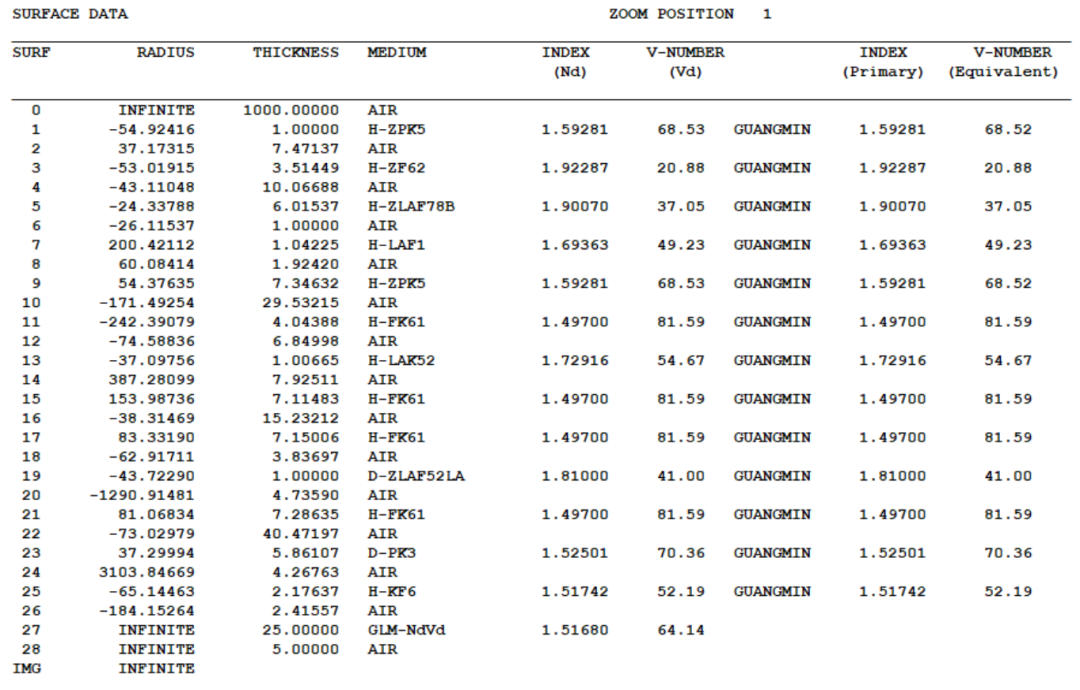

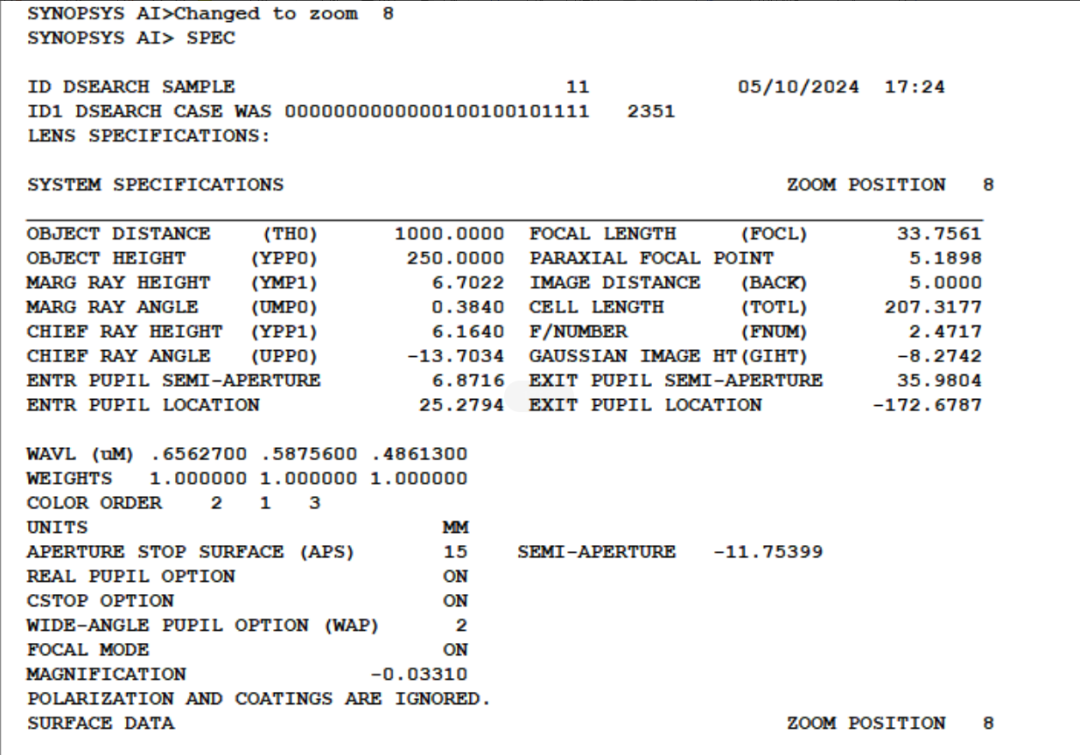

變焦位置1：

基本參數

變焦位置1：

變焦位置8：

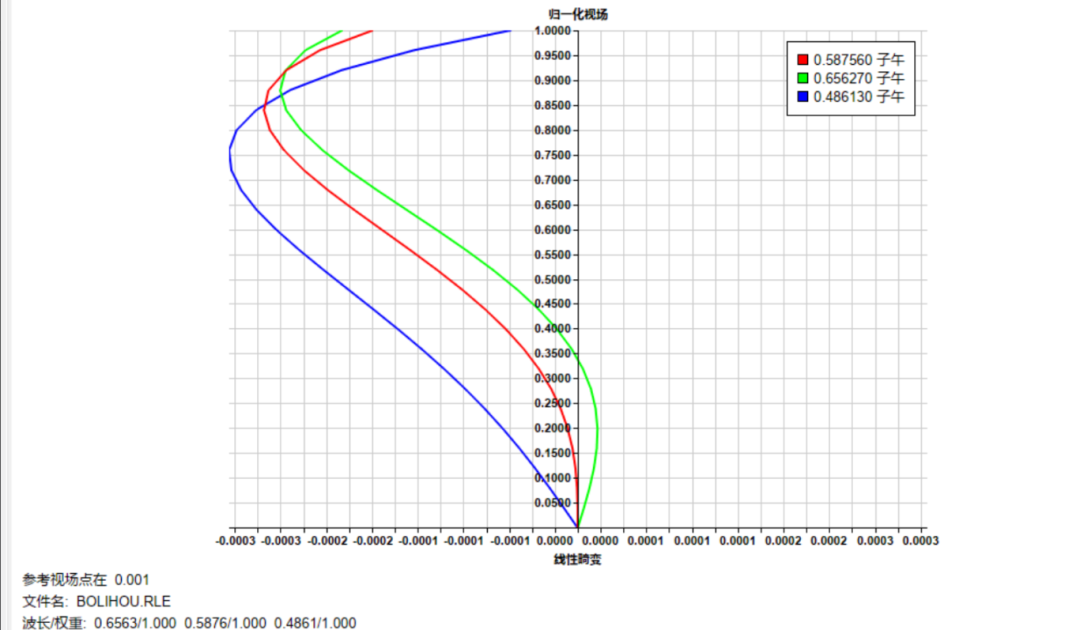

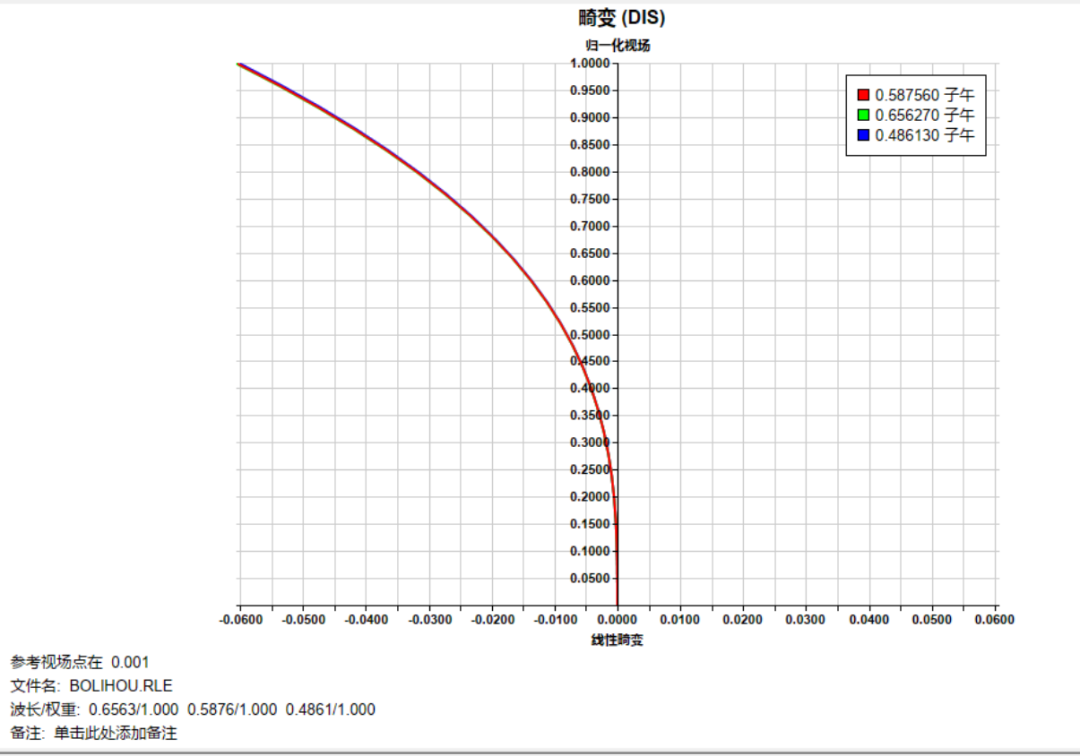

畸變

變焦位置1：

變焦位置8：

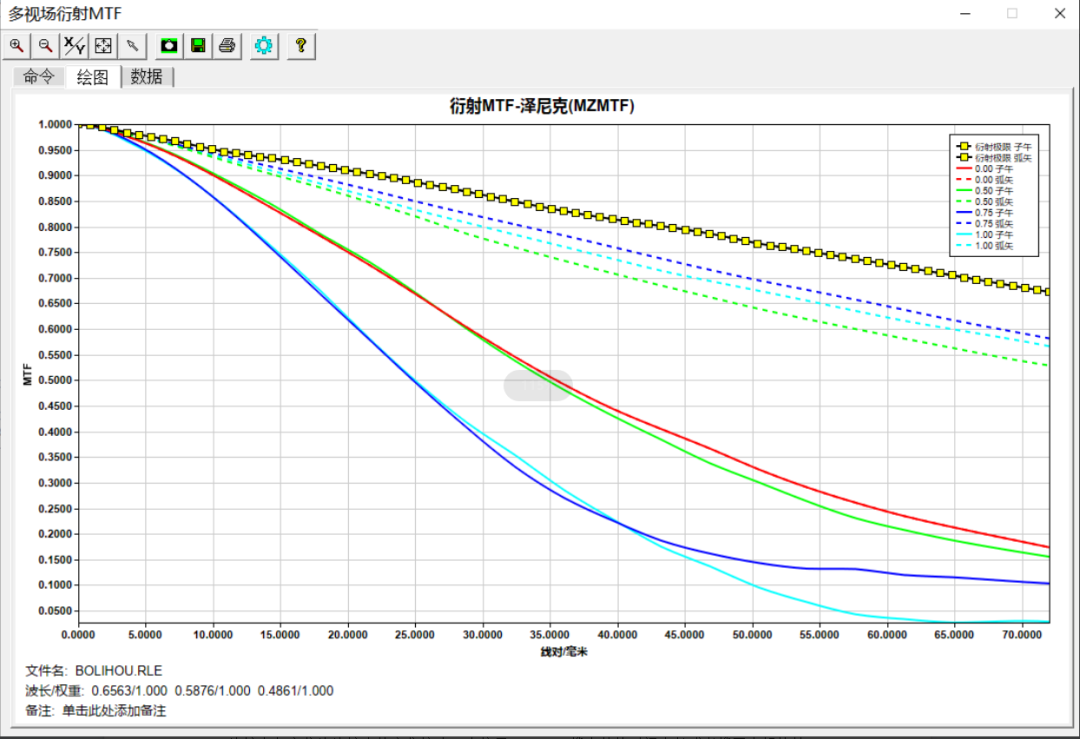

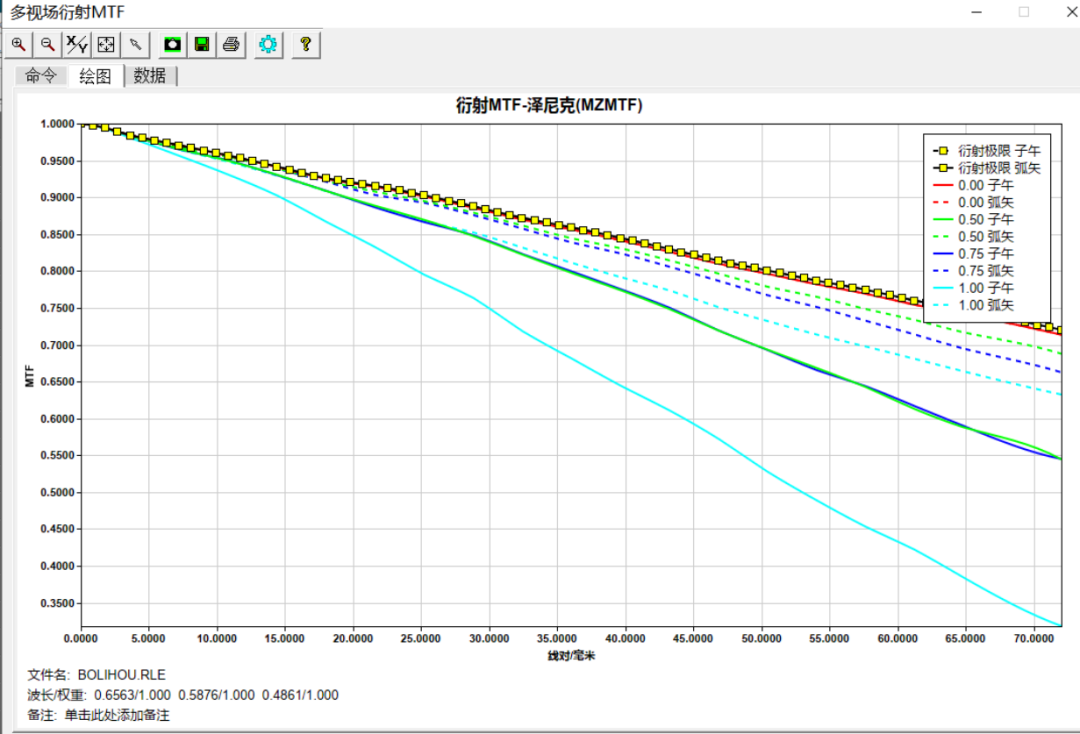

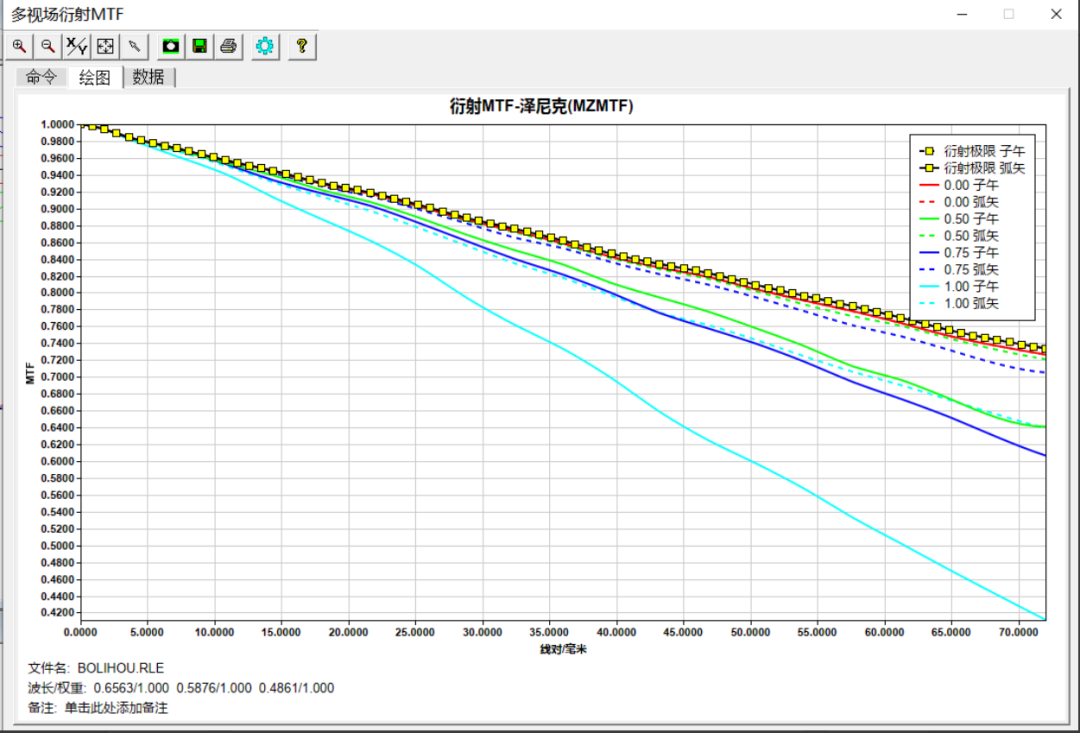

MTF

變焦位置1：

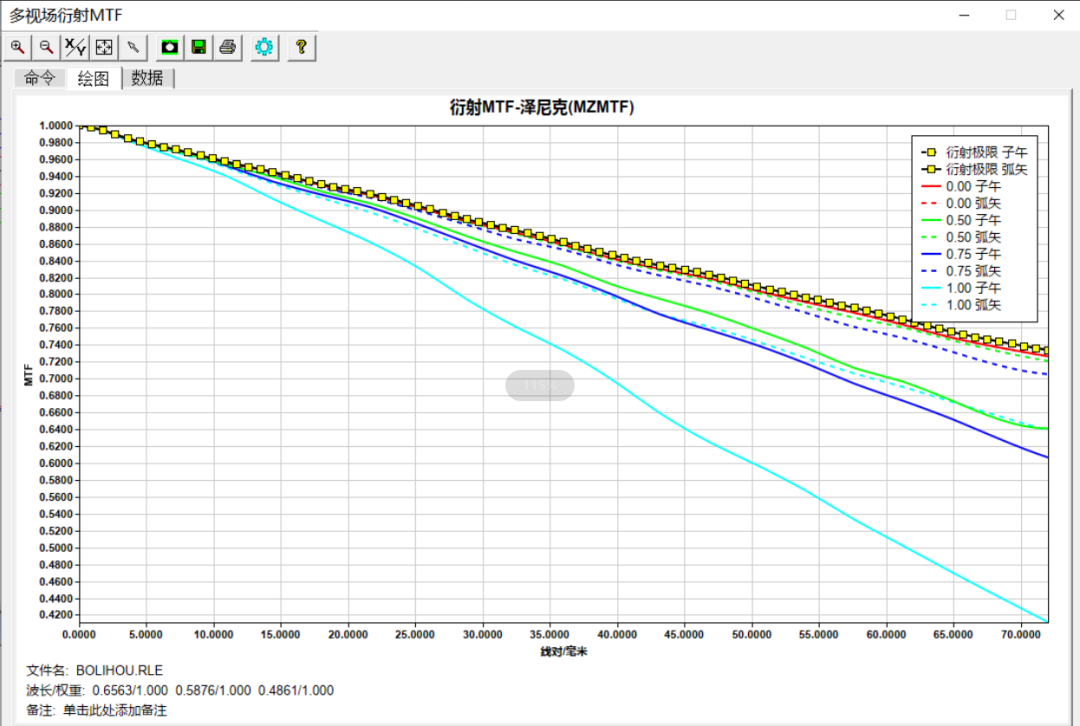

已滿足各視場 MTF 值在 72 lp/mm 處不低于 0.4。

變焦位置8：

不太能滿足各視場 MTF 值在 72 lp/mm 處不低于 0.4，但繼續優化加高權重會導致其他像差質量變差。

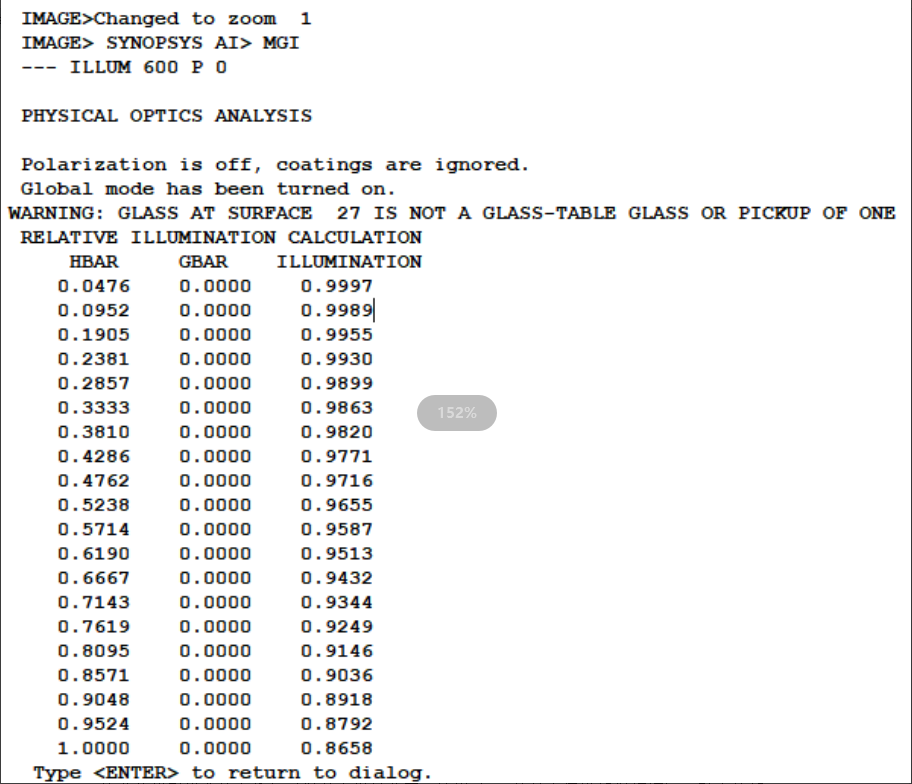

相對照度

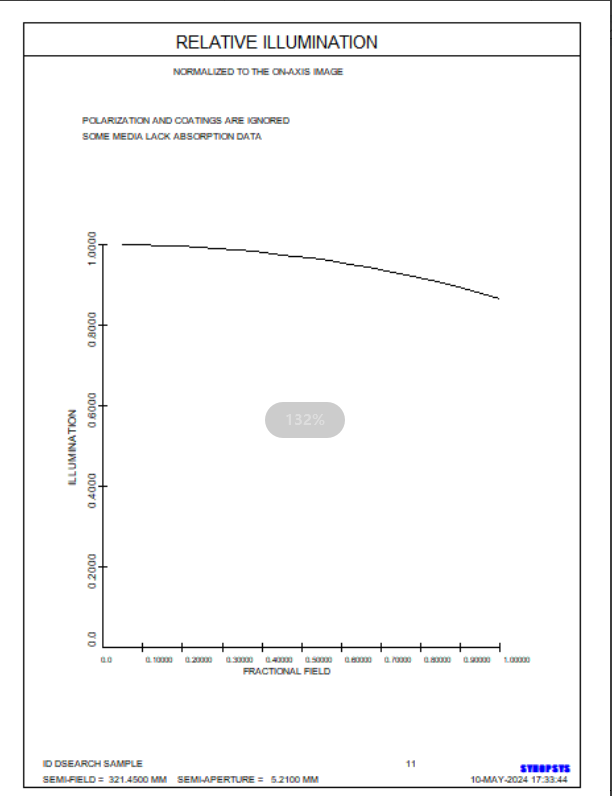

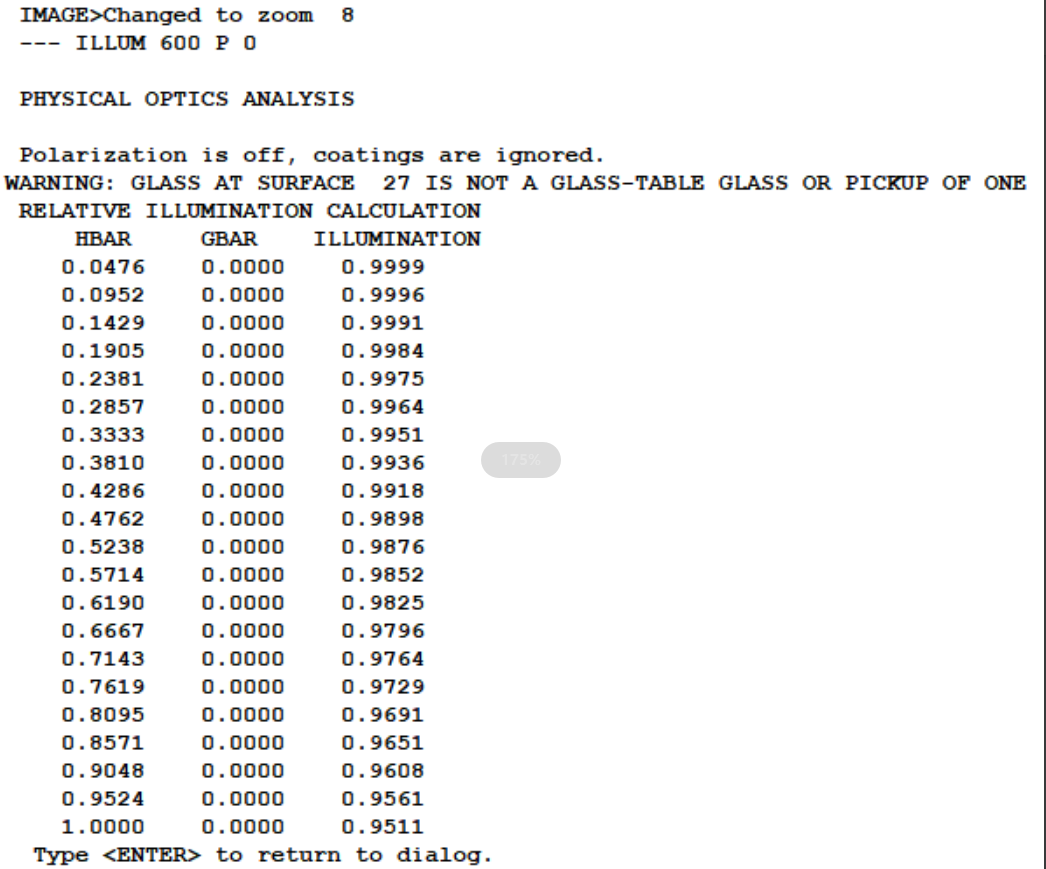

短焦邊緣視場照度均勻性大于 85%。

變焦位置1：

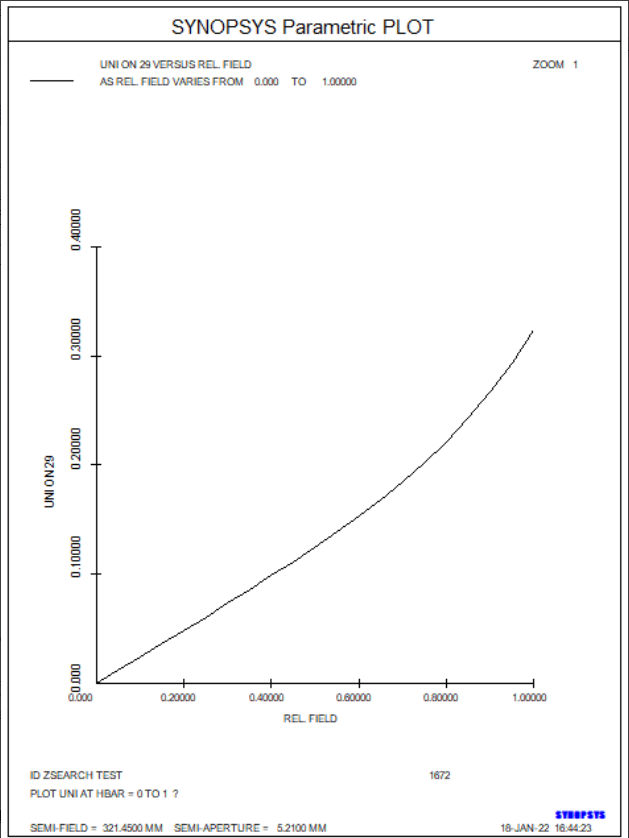

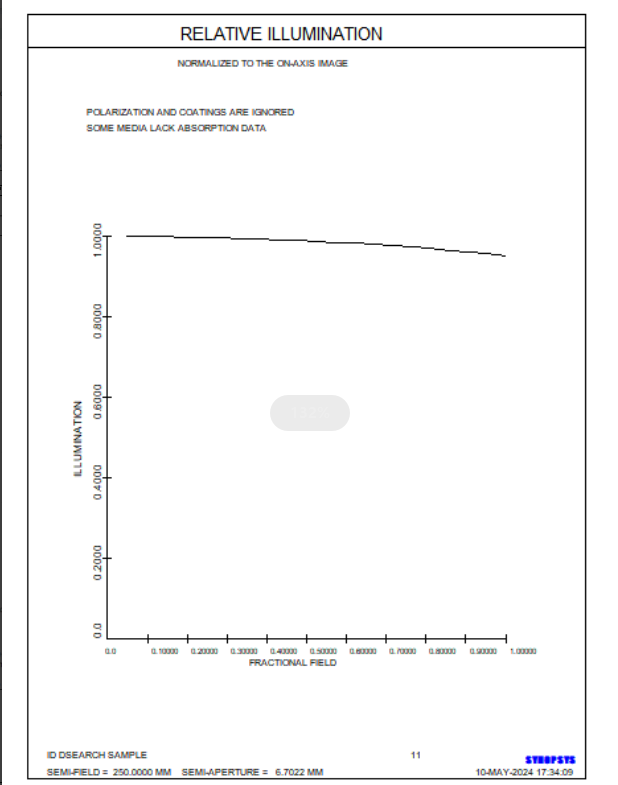

變焦位置8：



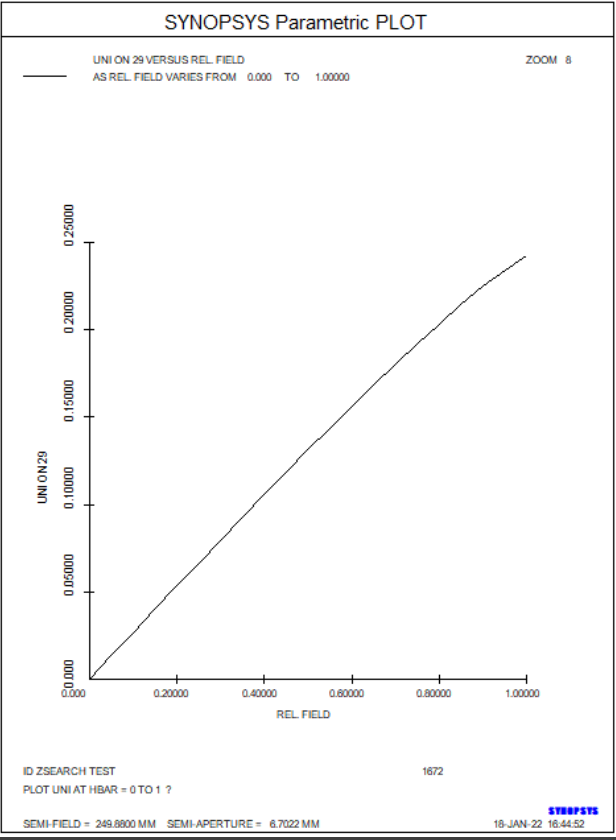

主光線角度

遠心度都在1°以內

變焦位置1：

變焦位置8：



總結：

該變焦投影鏡頭所有指標已經基本滿足要求，使用了13 片球面透鏡加保護玻璃。對于片數比較多但變倍比比較小的變焦鏡頭，直接用 ZSEARCH 搜索花的時間太長或者搜不出好的結果，可以先用 DSEARCH 搜索一個變焦位置的結構，然后用 ZFILE 把它變?yōu)樽兘圭R頭再優化。
