1. 摘要



高效率地將光耦合到光波導結構中是許多應用中的重要問題，如背光，光學互連器以及近眼顯示器等。眾所周知，傾斜光柵在這類應用中可以實現單色光的高效耦合。通過本例，介紹了嚴格的傅立葉模態方法對傾斜光柵的優化。結果顯示對于預定義的方向級次，優化后的光柵衍射效率超過90％。此外，還研究了光柵斜率偏差的影響。

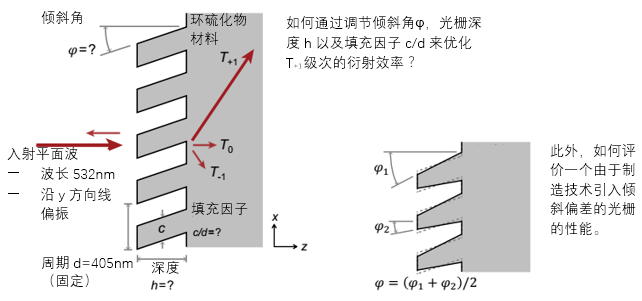

2. 建模任務

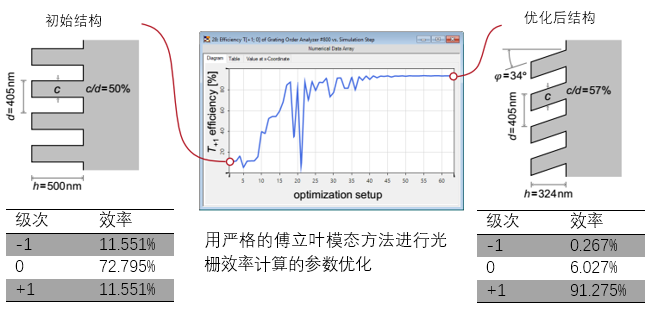

3. 參數優化結果

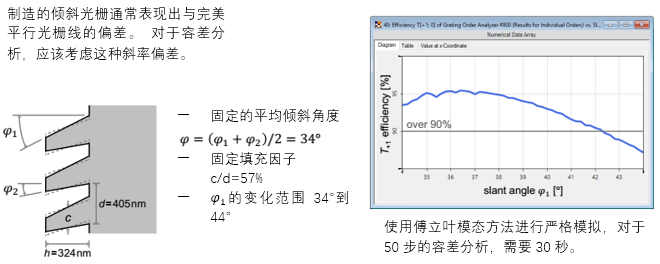

4. 容差分析結果





5. 文件和技術信息
