更新說明

SYNOPSYS? 新界面版本（V2.104）和經典版（V16.104）

一個新的版本（新界面版本 V2.104和經典版本 V16.104）已經推出。

完成當前安裝程序的安裝后，您會發現在您的 SYNOPSYS? 文件夾中有兩個應用程序，在您的桌面上有兩個快捷方式。 您可以根據自己的喜好選擇使用哪一個。

經典版（V16.104）為您提供了強大的和長期值得信賴的 SYNOPSYS? 鏡頭設計軟件。 在新界面版（V2.104）中，我們整合了經典版的所有功能，并以增強的、精簡的、面向工作流程的用戶界面將其集中起來，可以讓新用戶能夠輕松地開始鏡頭設計。

新界面版本（V2.104）

新功能和增強的功能

1. 在離焦衍射 MTF 分析 (TFMTF) 中，離焦采樣點從 7 個增加到 21 個。

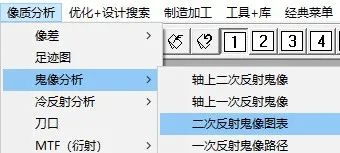

2. 更新了鬼像分析菜單。

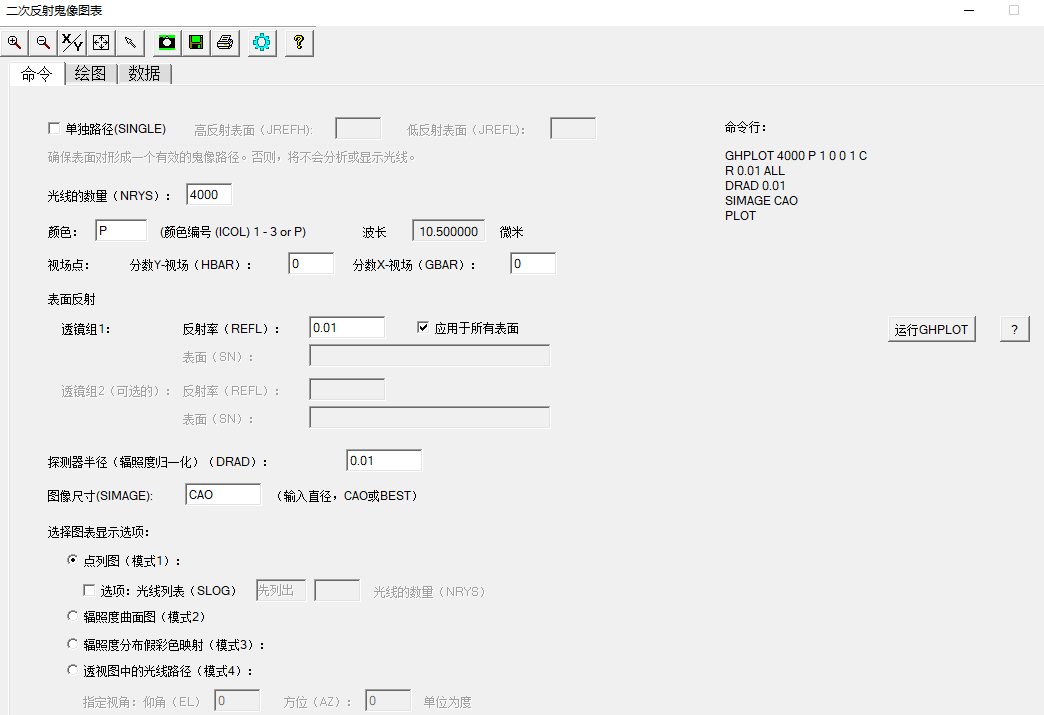

(1) 精簡了鬼像分析菜單，將以前在兩個獨立對話框中顯示的 "二次反射鬼像圖表 "和 "二次反射特殊鬼像路徑 "合并為一個對話框，標題為 "二次反射鬼像圖表"。在這個新對話框中，可以單擊選項框激活單獨鬼像路徑分析選項。

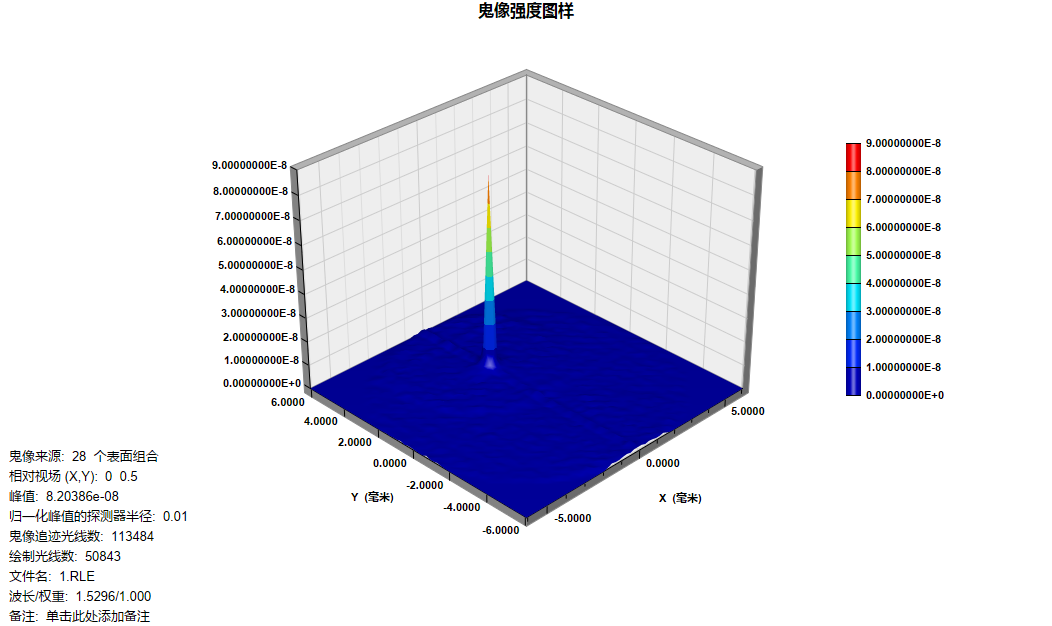

(2) 在二次反射鬼像分析（包括單獨路徑分析）中，更新了點列圖、曲面圖和偽彩色圖的繪制圖形。

3. 更新了冷反射分析菜單。

(1) 在圖像分析菜單中為冷反射分析創建一個新菜單項。冷反射分析以前包含在鬼像分析菜單中。

(2) 創建新的全視場冷反射 (FNAR) 分析圖形用戶界面。FNAR 數據現在可在新界面的 "數據 "選項卡中查看。

(3) "冷反射分析圖 "中更新了點列圖、曲面圖和偽彩色圖的繪制圖形。

4. ISO繪圖

(1) 添加選項，可以使用 "自定義單位 "或"（指定波長）光圈 "在表面格式/3中標注公差。

(2) 將表面表格分成兩種形式："表面 "用于標準表面規格，"表面-紋理 "用于表面紋理規格。

新界面版本（V2.104）

問題修復

1. 修復了非零 GBAR 的離焦衍射 MTF 分析 (TFMTF) 結果不正確的問題；

2. 修復了在 MAP 創建的表面矢高中，X 軸和 Y 軸反轉的問題。

經典版本（V16.104）

1. 修復了非零 GBAR 的離焦衍射 MTF 分析 (TFMTF) 結果不正確的問題。
