導讀

很多電氣工程師在高度非線性過程中隱式分析通常會有收斂的問題，此時采用顯式分析不失為一種很好的替代方案，如果是使用顯式方法進行準靜態的分析，還必須要注意到能量的問題，確保分析過程符合準靜態的過程，以下通過一個導線壓接的仿真來演示如何在Abaqus中進行準靜態分析。

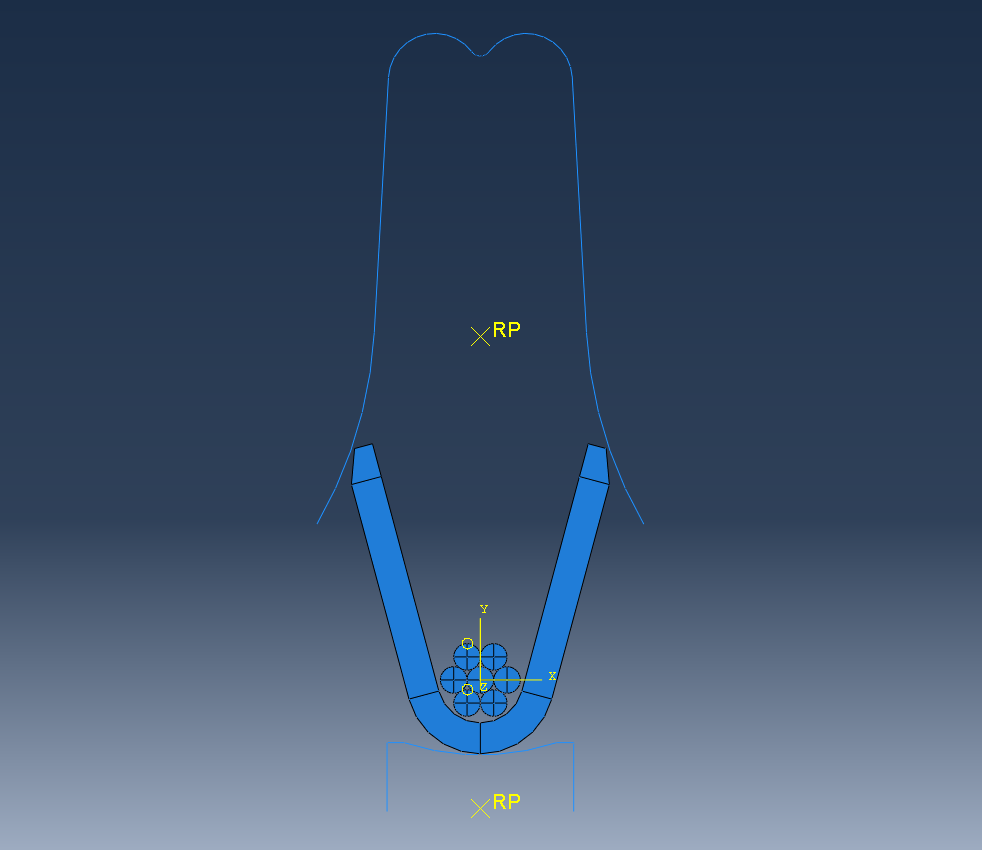

運行軟件自帶案例腳本，輸入模型，如下：

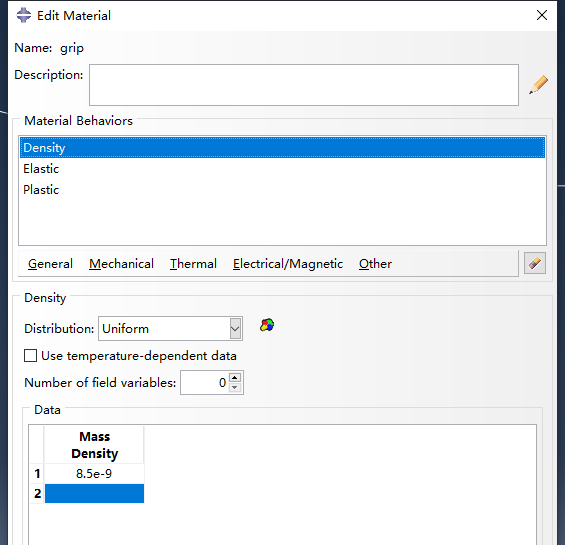

打開材料設置模塊，刪除阻尼項，把材料密度修改為如下：

創建顯式分析步，

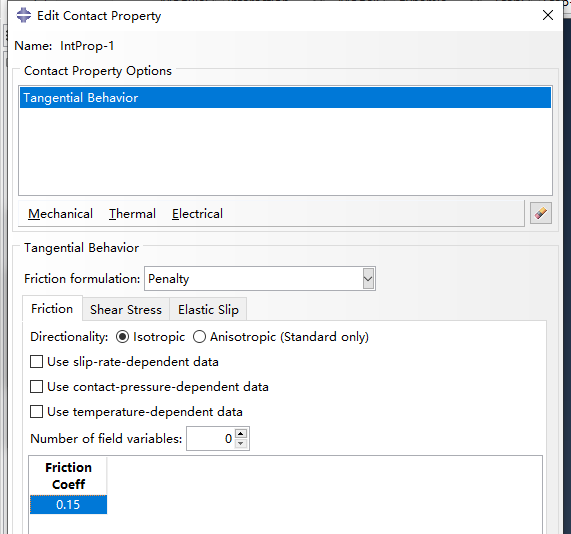

定義通用接觸，摩擦系數為0.15，如下：

定義幅值曲線，

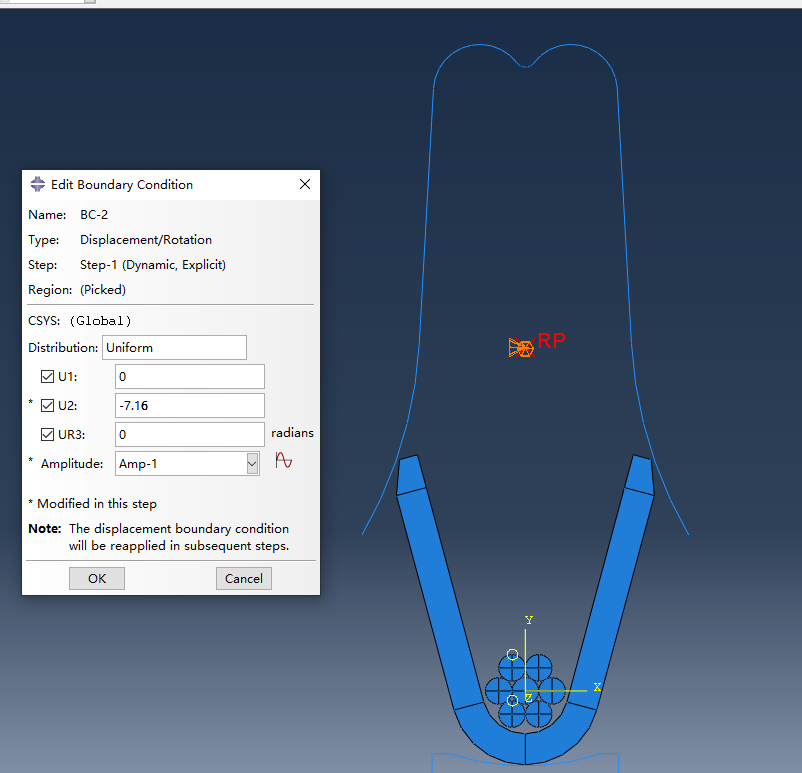

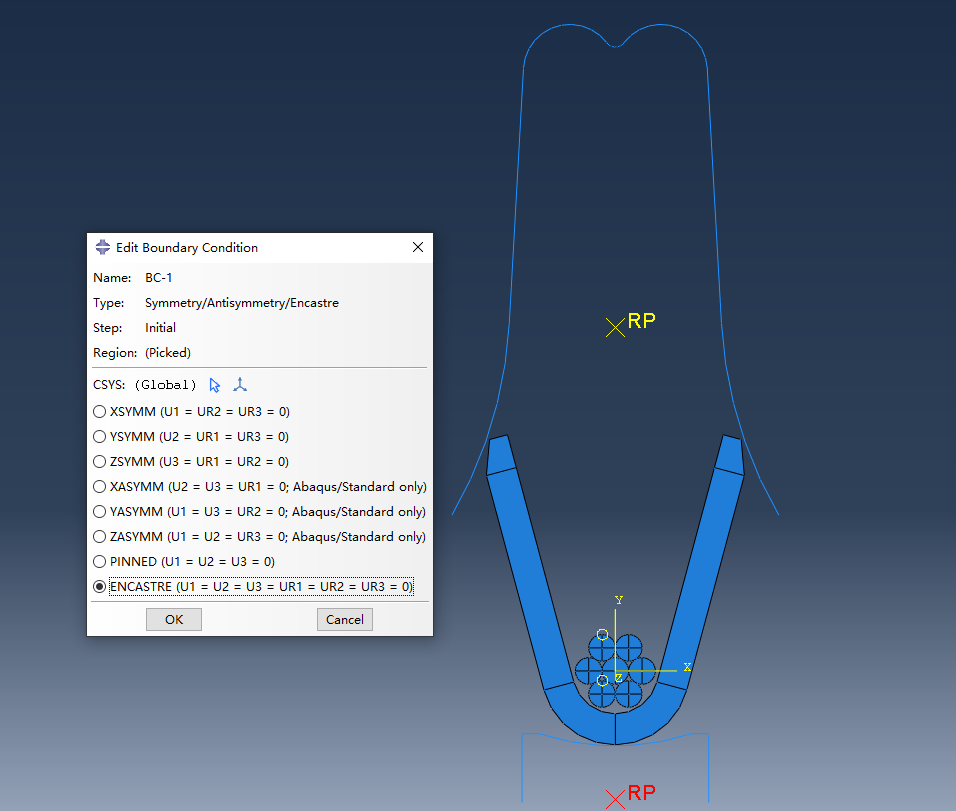

定義固定條件以及定義下壓位移，

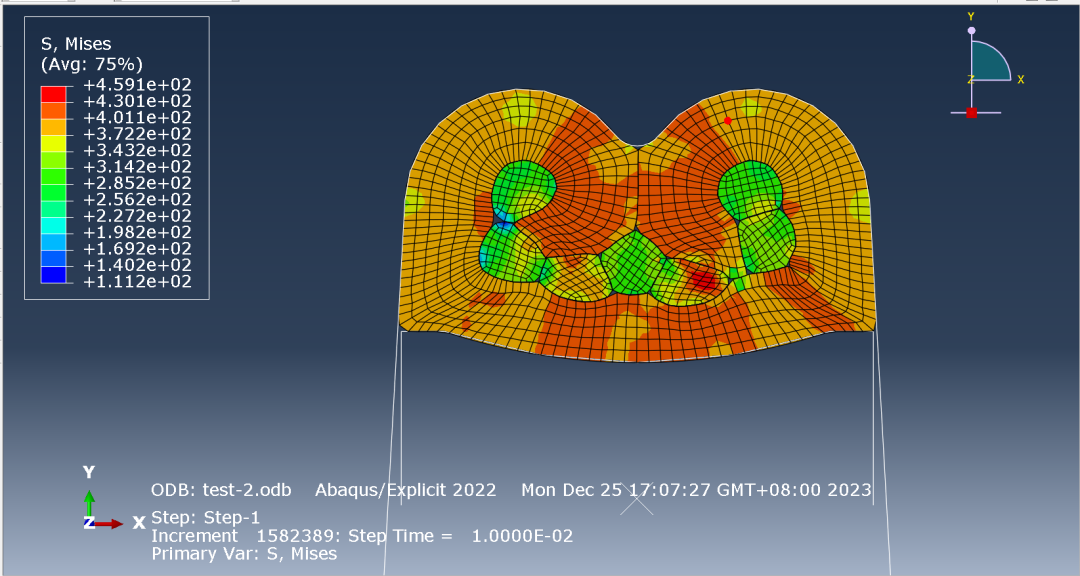

提交計算后查看壓接后應力分布如下，

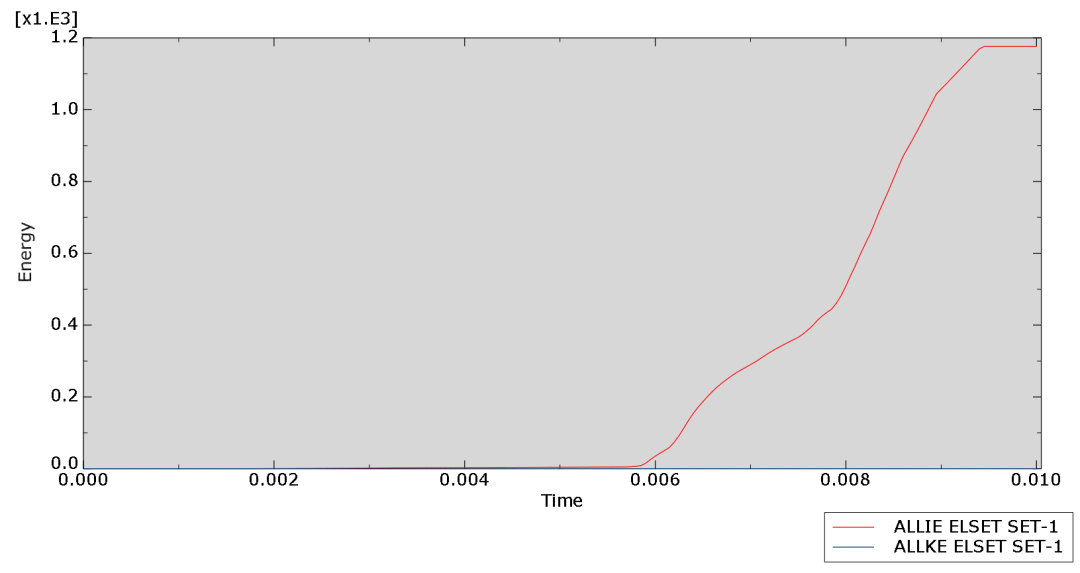

查看能量比曲線，如下：

由能量比曲線可知，在整個過程中動能占比極小，符合準靜態分析的特點，因此本次分析結果是可信的。
