投影物鏡通常指 LCD、DLP、LCOS 等投影儀使用的物鏡。投影物鏡有以下特點：

1. 投影物鏡的物是空間光調制器 SLM，包括上面提到的 LCD 和 DLP ，它決定了物鏡的視場線和分辨率，從而影響系統外形尺寸和信息量。但實際設計時會倒置設計，將其放在像面。

2. 像方遠心：在像空間中，出瞳位于無限遠，所有視場的主光線都和光軸平行，從而和 SLM 垂直。這是空間光調制器物理效應的基本要求。

3. 大部分物鏡帶有一個耦合棱鏡，如 LCD 投影儀的 X 棱鏡和 DLP 投影儀的 TIE 棱鏡，這些棱鏡厚度較大，對像差有較大影響，是整個成像光路的一部分。

4. 定焦和變焦物鏡：為了適應不同的應用環境，投影物鏡大部分是變焦物鏡。

本文將展示使用 SYNOPSYS 軟件進行離軸反射式光學系統初始結構的設計。

第一步是確定設計目標參數，以下為本次設計的目標：

波長：F，D，C（visible）

F#：2.4

工作距離：850mm

像高：11.363mm

物高：422mm

焦距：25mm

半視場角：26.4°

系統總長：不超過125mm（保護玻璃厚度25mm ）

鏡片數：不超過10片

CRA：<0.2°

全視場畸變:<0.5%

全視場MTF：>0.4@46lp/mm

全視場相對照度:>80%

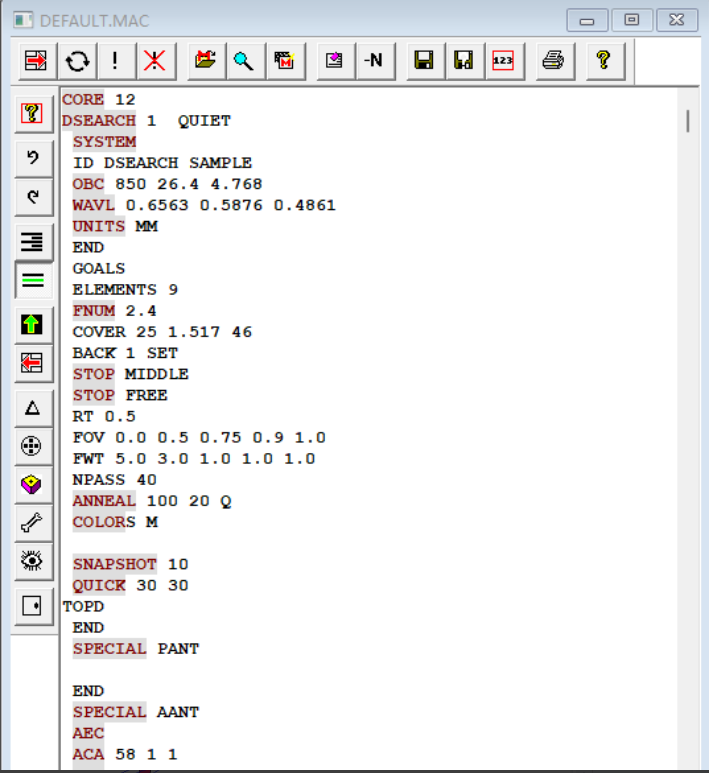

根據要求設置定焦鏡頭初始結構的搜索宏文件：

【評論留言聯系工作人員獲取代碼】

運行搜索宏可以得到10個初始結構，選擇合適的初始結構：

現在查看像差指標是否達到設計要求，分析數據結果來針對性的進行對光學系統的優化：

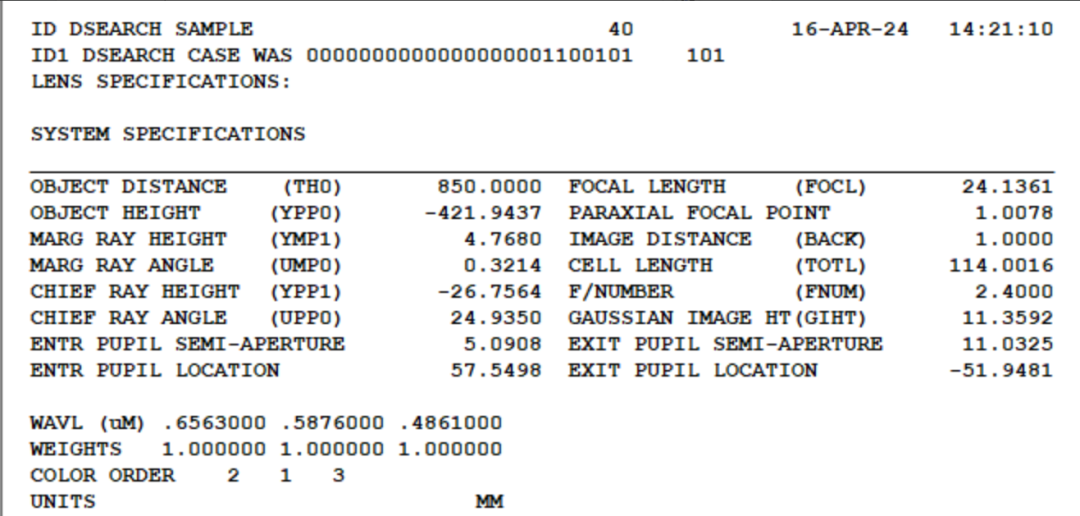

基本參數

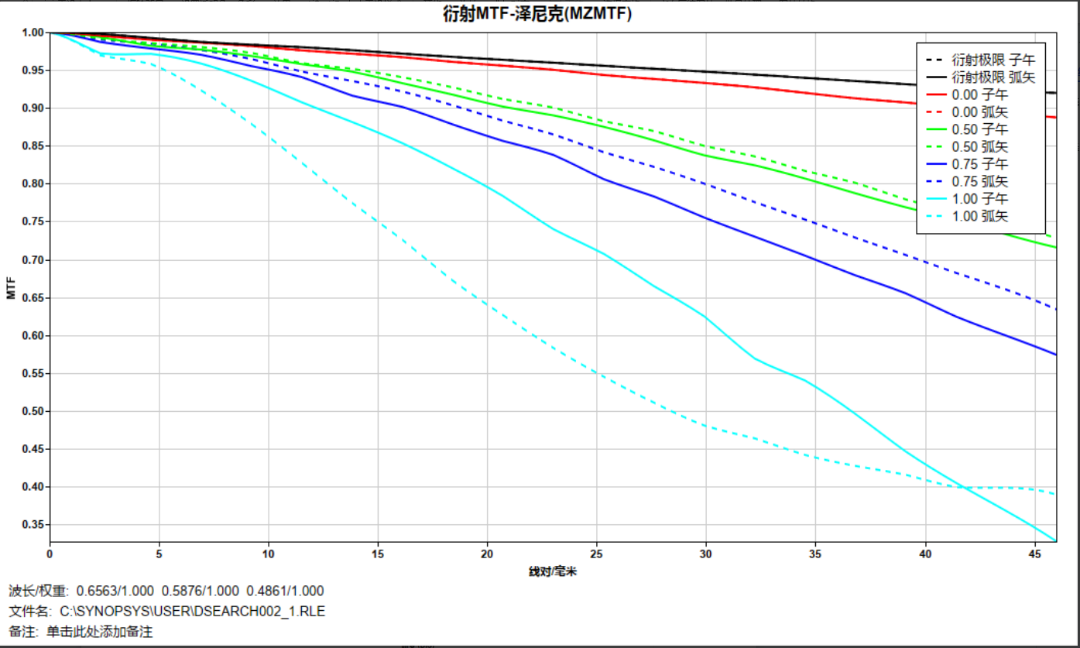

全視場MTF：@46lp/mm（1視場未達到標準）

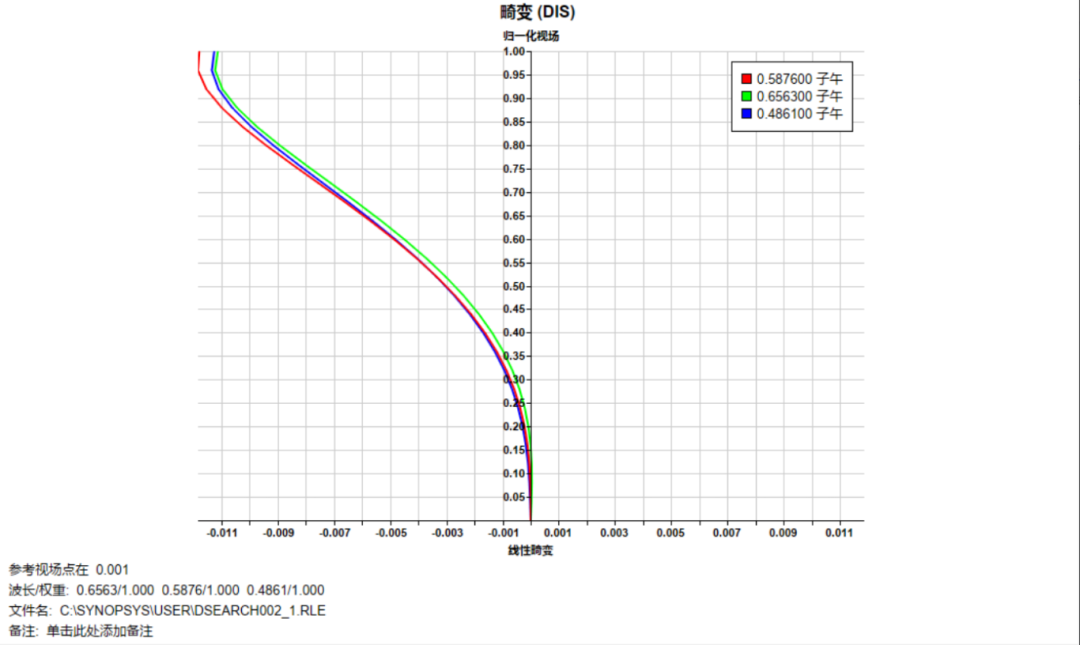

畸變（1%左右未達到要求）

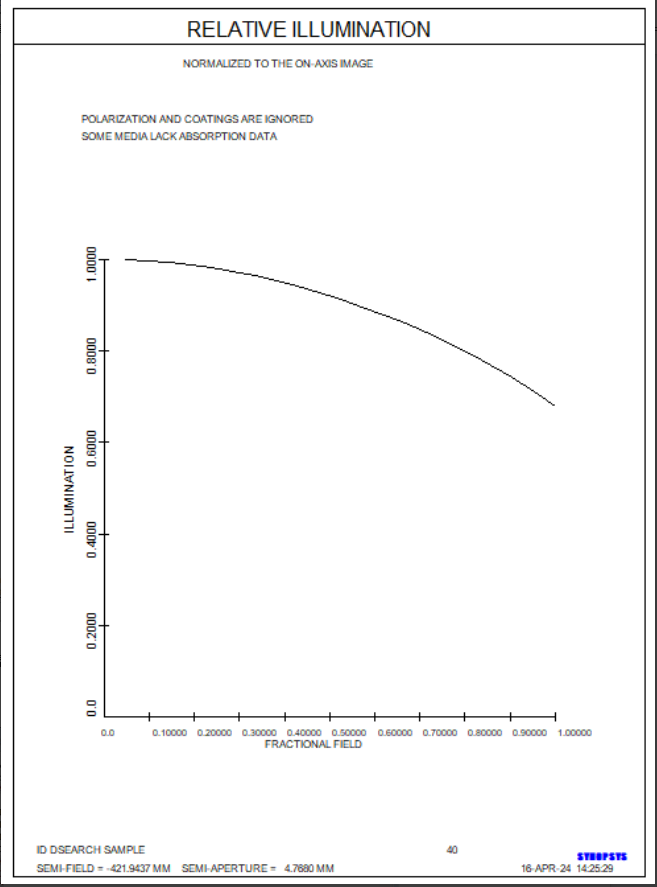

相對照度（在0.6左右，未達到要求）

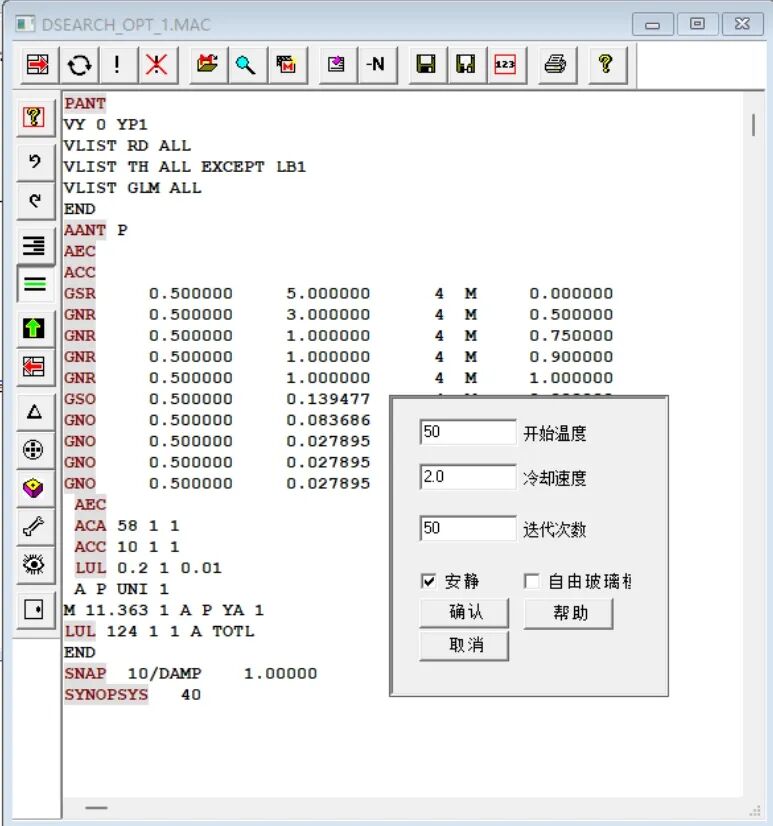

針對以上的像差分析后，先利用初始系統生成的優化宏進行初步的優化退火過程，模擬退火參數：50 20 50

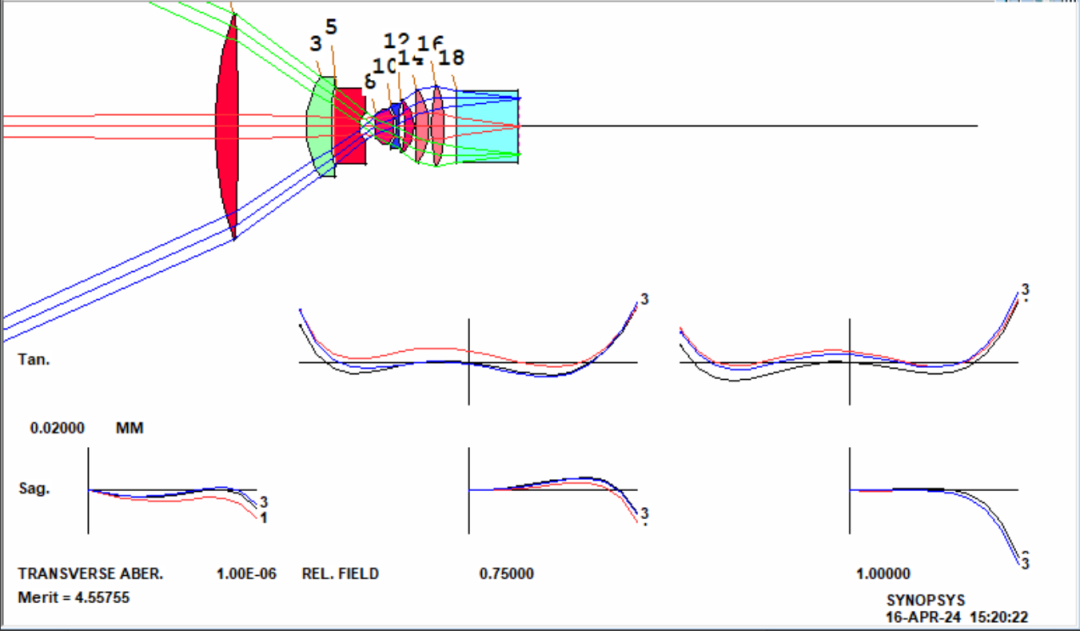

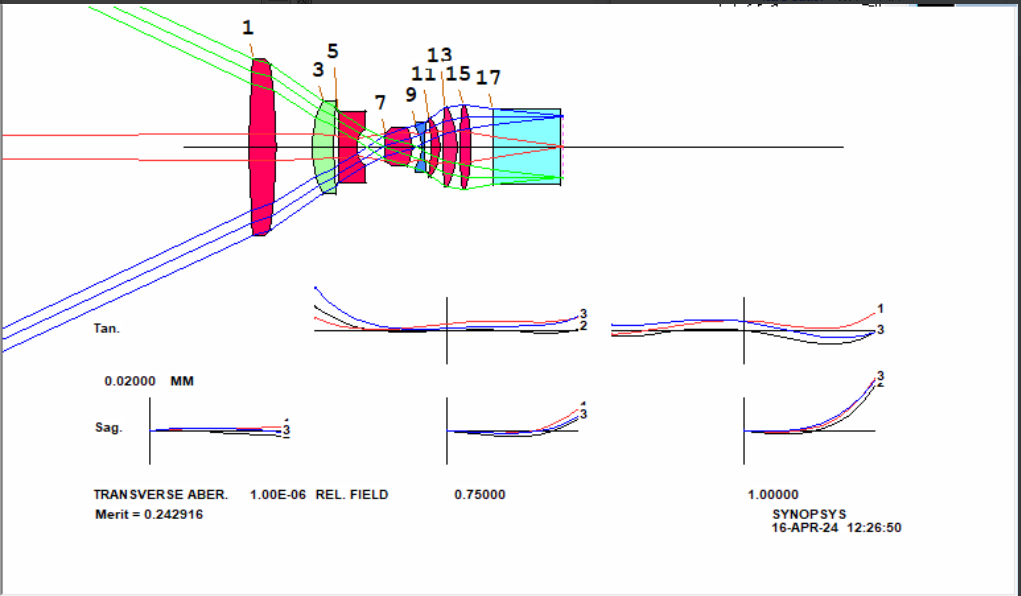

得到以下結構：

插入真實玻璃：

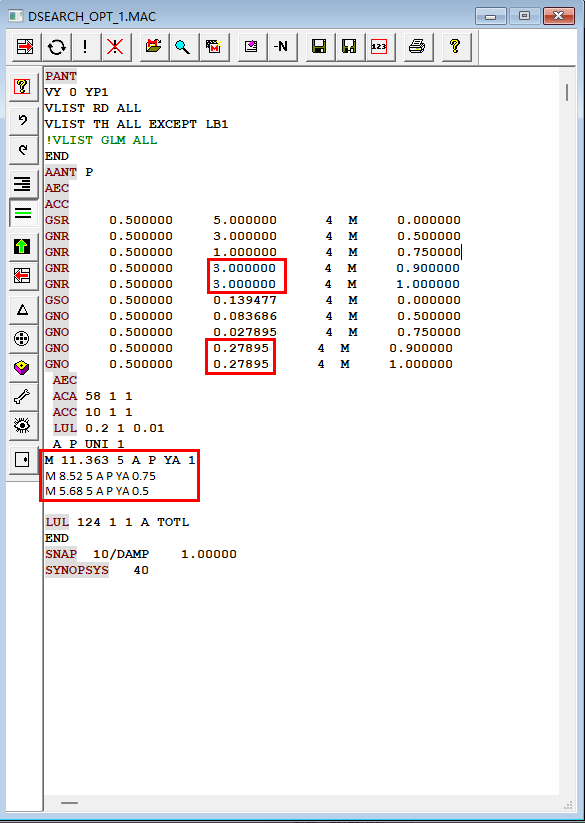

針對性地對分析指標進行優化宏的修改，增加控制指令命令行（修改評價函數權重控制 MTF，通過增加命令行以及對應命令行權重來控制系統畸變）：

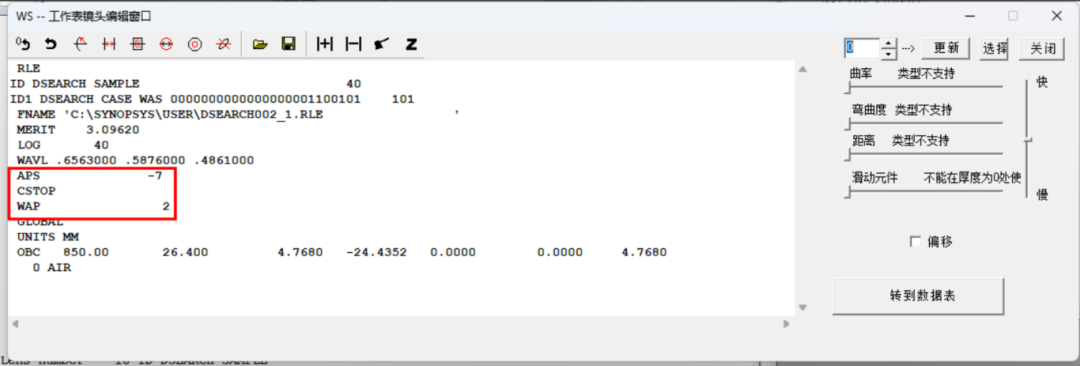

優化完畢后在第7表面前插入光闌（如下圖），并注釋掉光闌優化變量，繼續進行優化：

【評論留言聯系工作人員獲取代碼】

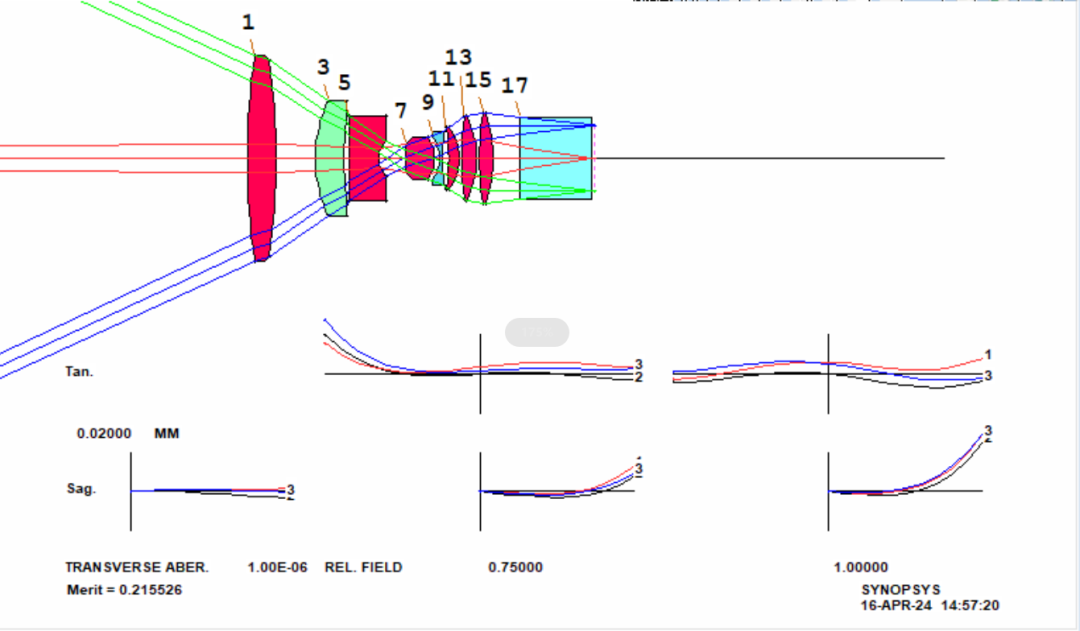

優化后得到以下結構：

查看像差指標:

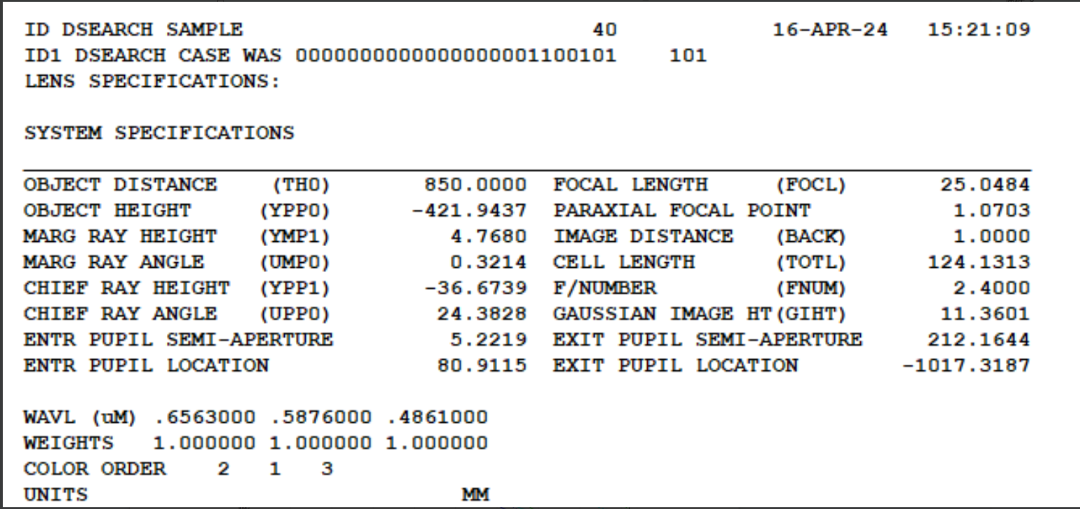

基本參數

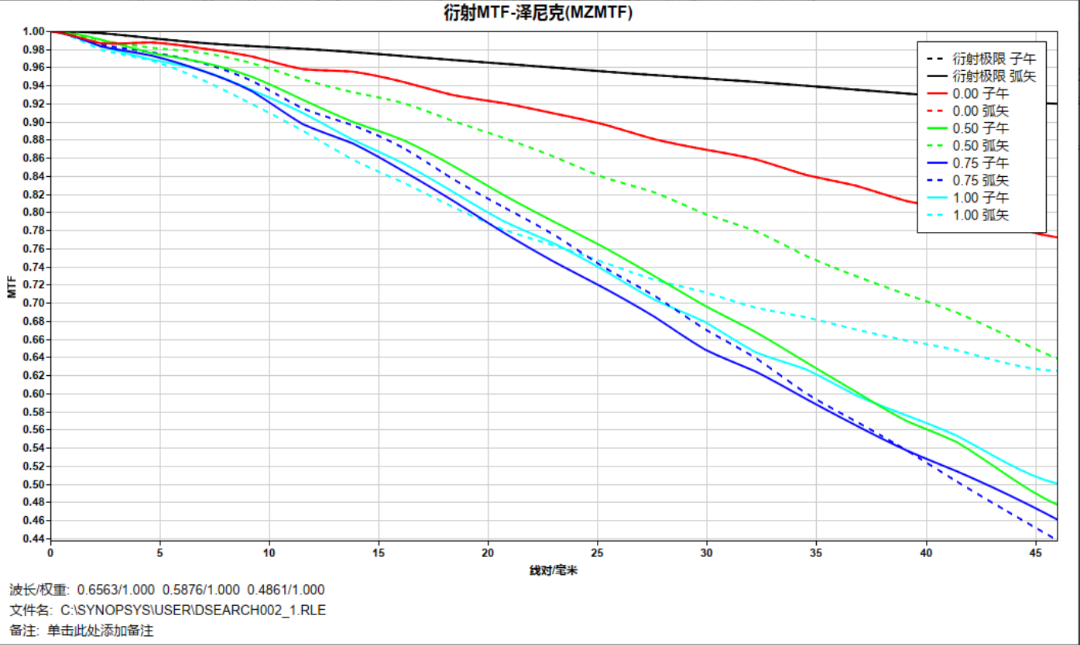

全視場MTF：@46lp/mm（>0.4）

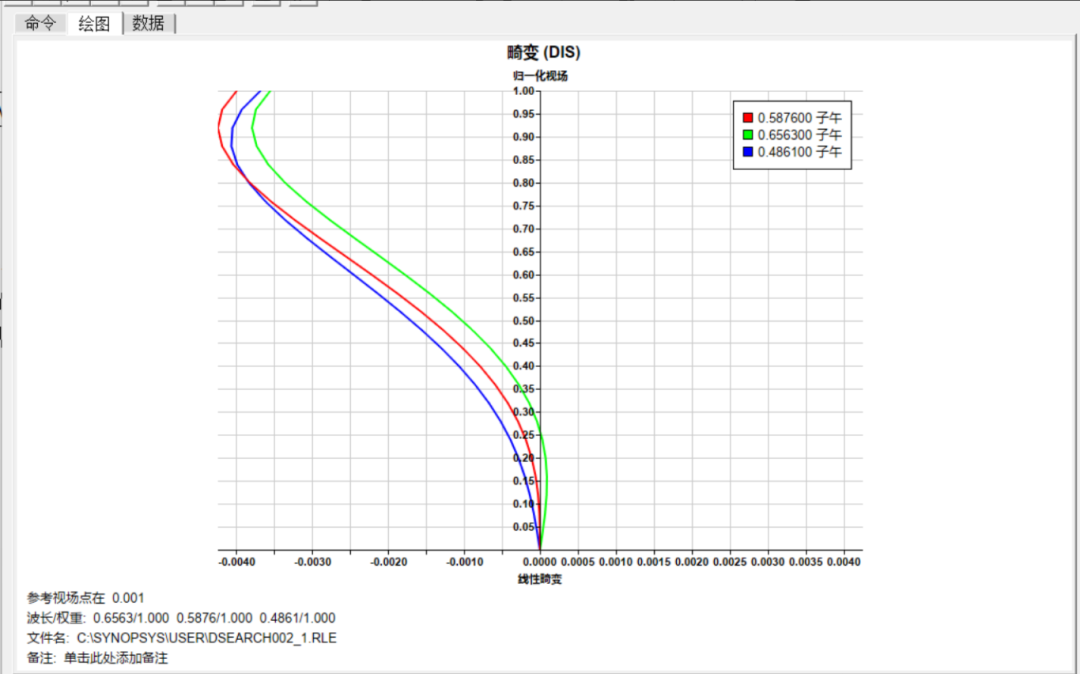

畸變（<0.5%）

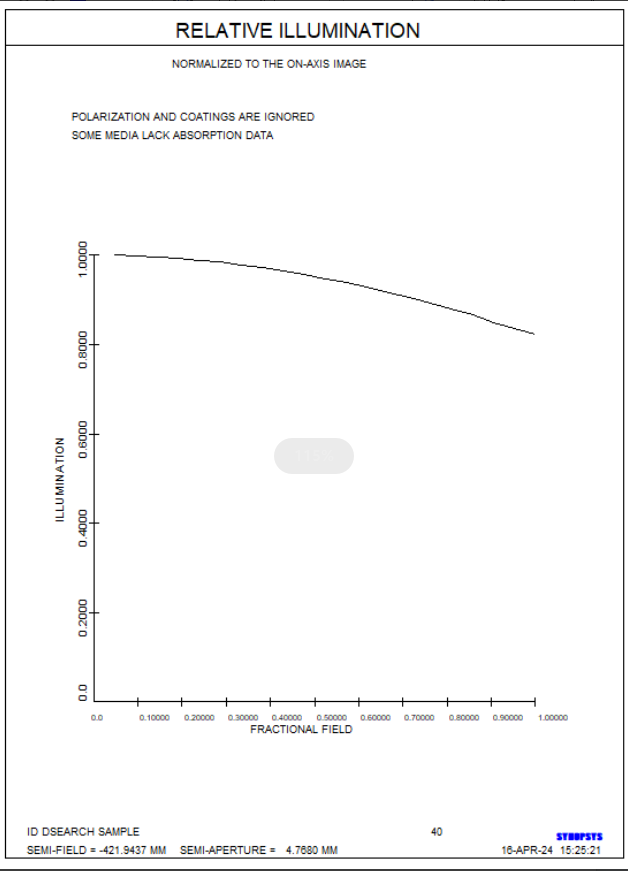

相對照度（>0.8）

至此，一個定焦投影物鏡就搭建完畢了，各位讀者可以自行嘗試對本文案例的搭建，也可以嘗試提高指標要求搭建得到更好的鏡頭結構。本文中使用的是球面進行結構設計，所以在一定指標和邊界條件的限制下像質會處于一個極限狀態無法繼續優化，在下一期的課程中將會展示加入非球面進行設計的方式，感謝閱讀，敬請期待！
