前言

相信很多工程師在實際生產的時候都會遇到線材長度不準確的問題，從而導致線材浪費甚至整根線材報廢的問題，這基本都是由于人工測量長度所導致的，因此本次和大家簡單介紹一下SOLIDWORKS Electrical 3D布線的功能，Electrical 3D布線能可出具完成的線材BOM表，包含準確的長度，線材的壓線端子，剝皮長度等信息，更加方便下游部門加工線材。

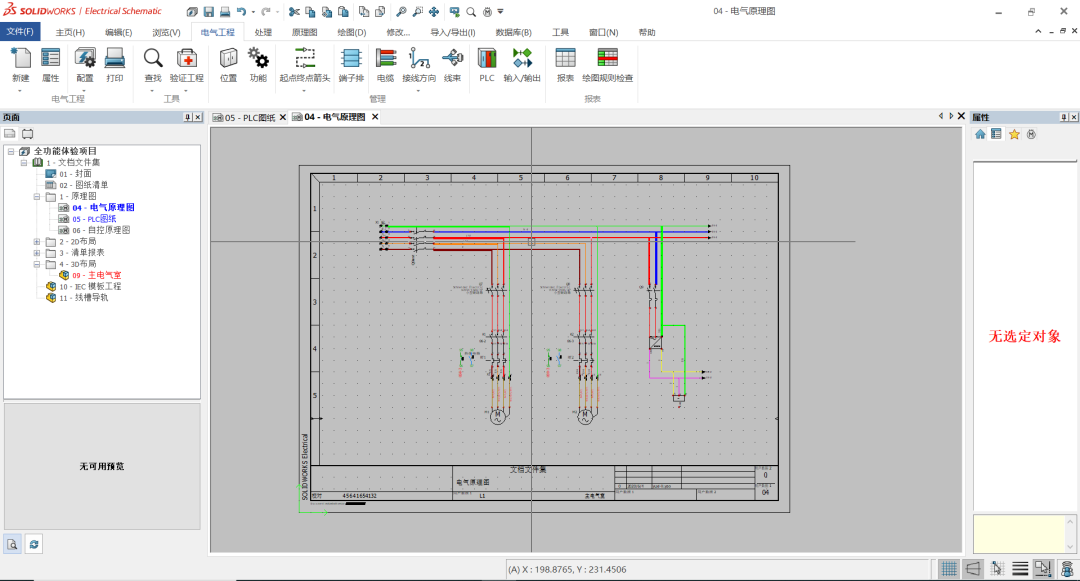

首先，我們需要在SOLIDWORKS Electrical中畫好原理圖部分。

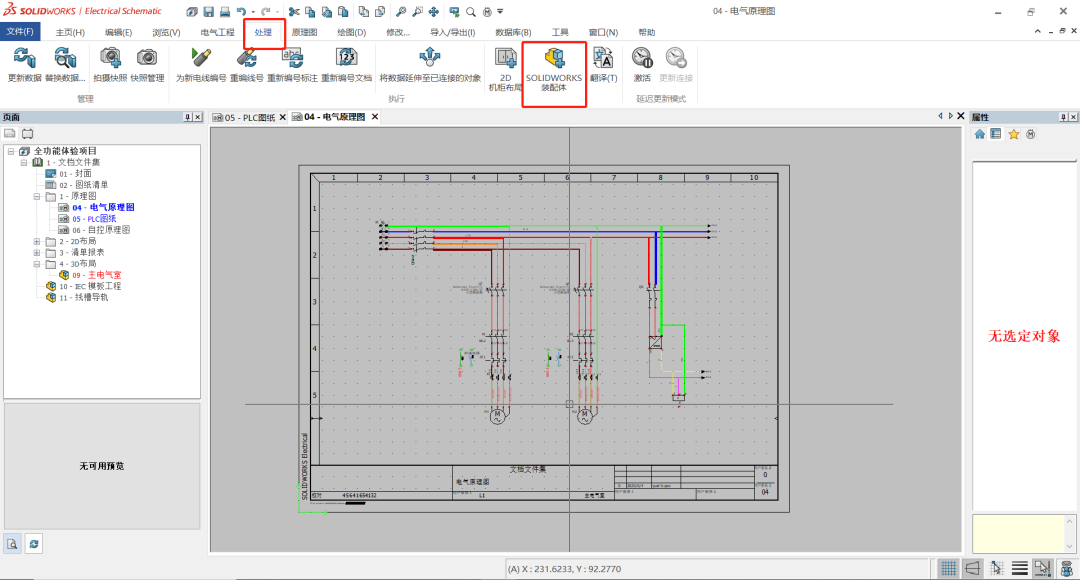

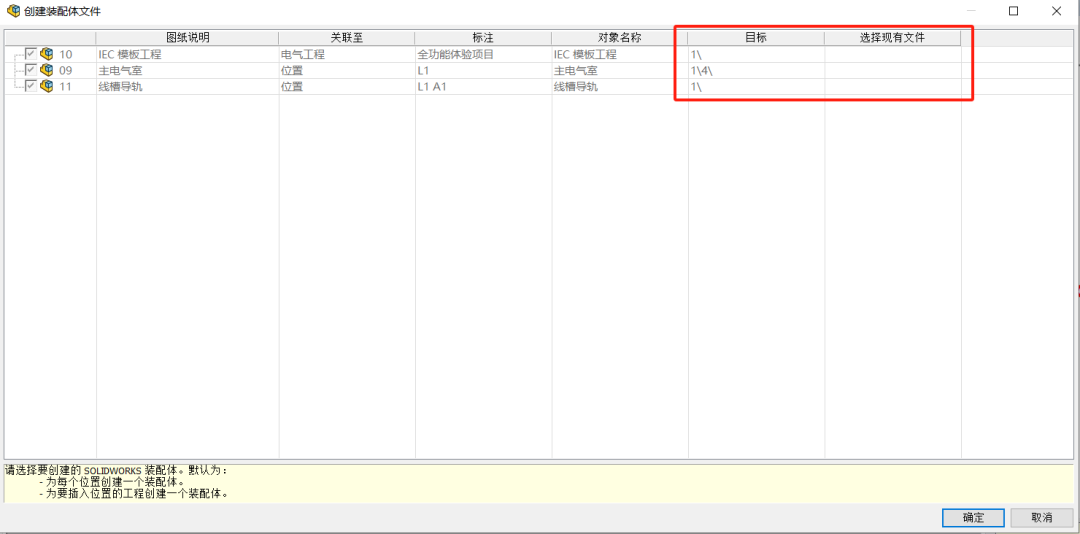

在所規劃的位置中創建裝配體文件，或者關聯上現有的裝配體文件。

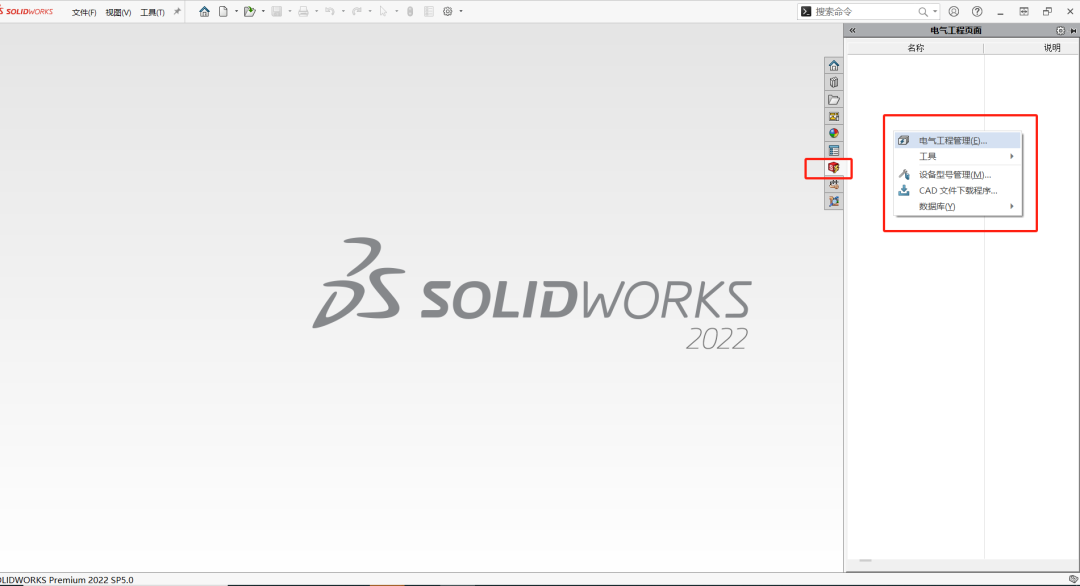

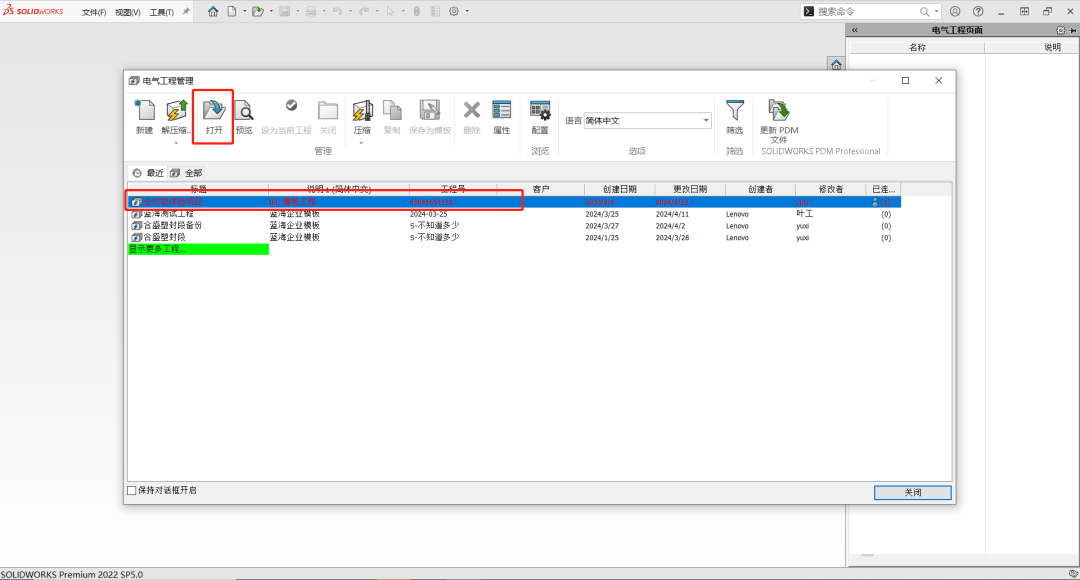

然后在SOLIDWORKS資源欄中打開Electrical，右鍵選擇電氣工程管理，打開對應的工程文件。

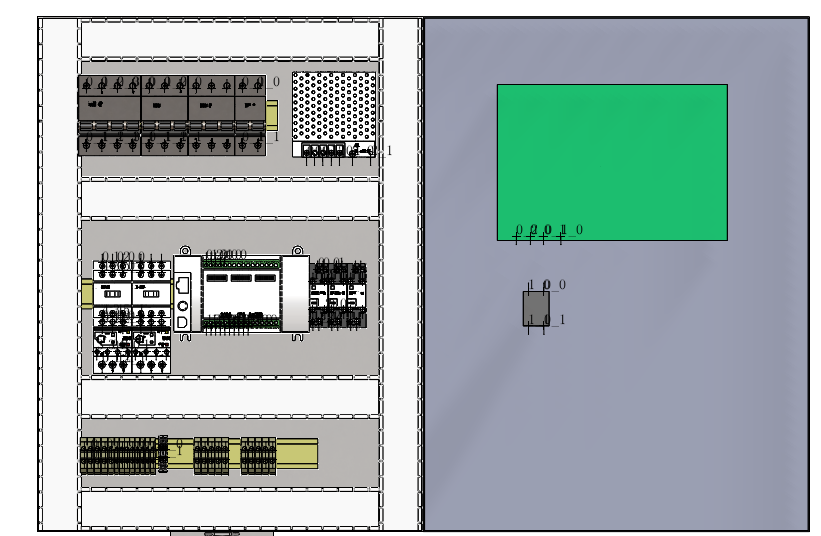

然后打開在Electrical中創建的裝配體文件,規劃擺放好元器件模型的位置。

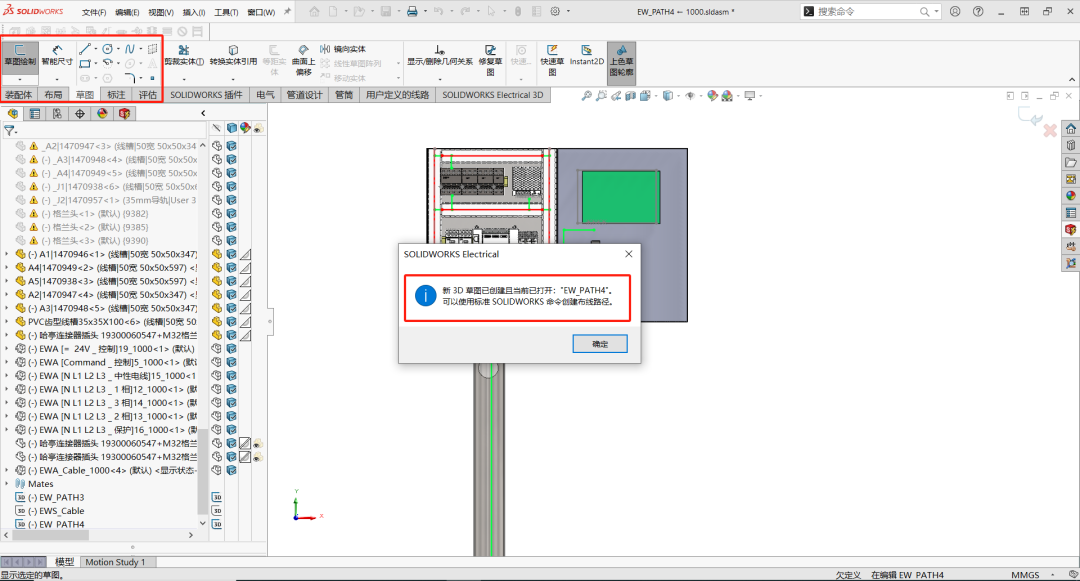

然后使用【SOLIDWORKS Electrical 3D】中的【定義布線路徑】功能，使用草圖工具繪制電線的大致走線路徑。

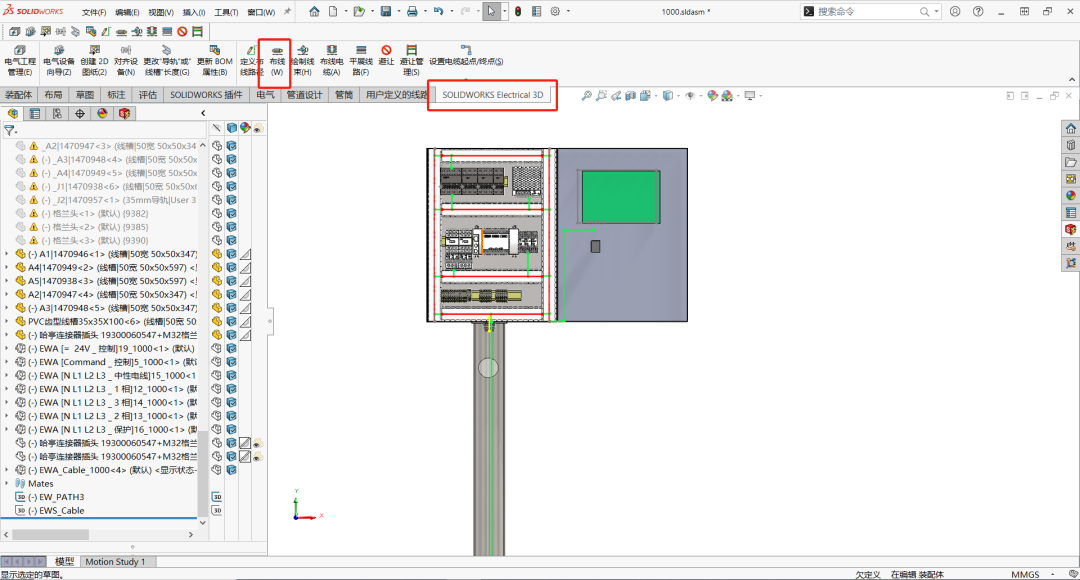

繪制完成后，選擇SOLIDWORKS Electrical中的布線。

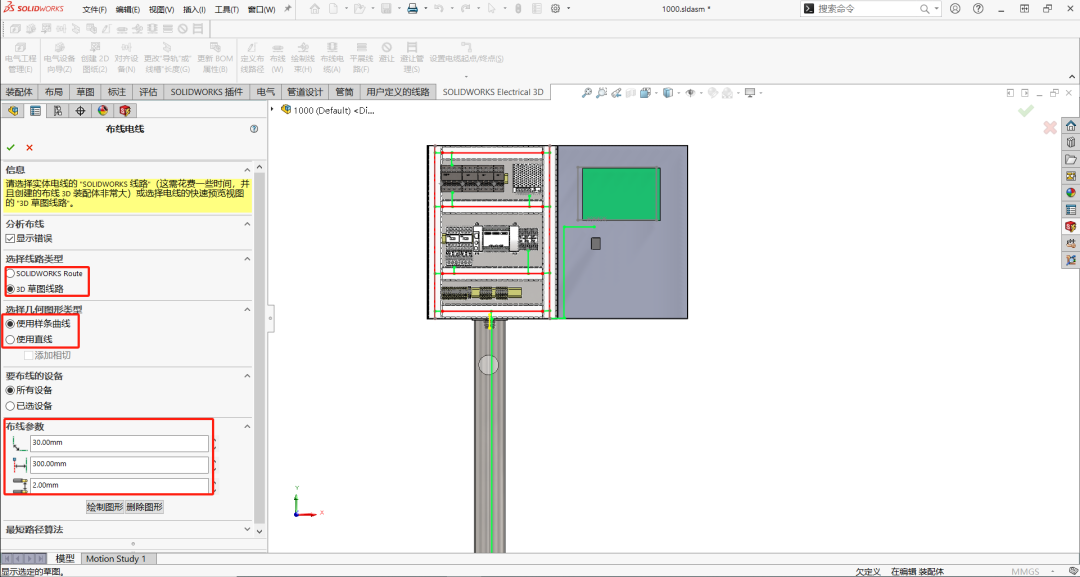

SLOIDWORKS Electrical中有兩種布線方式-【SOLIDWORKS Route】和【3D草圖線路】，使用【3D草圖線路】方式，此方式布線快，所占用內存小，選擇【樣條曲線】的類型，與實際電線彎曲度更接近，然后設置后布線的參數，點擊?即可布線。而【直線】類型生成的電線比較規整，橫平豎直。

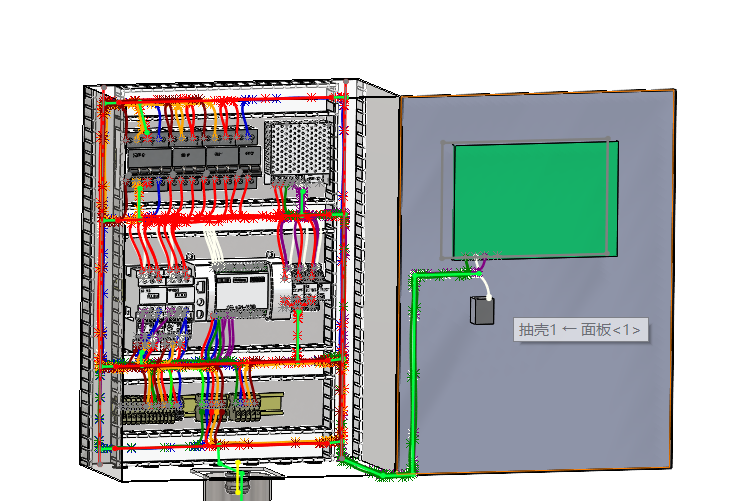

布線完畢后，檢查線路走向是否符合預期規劃。若有飛線，跳線的現象，調整布線參數，布線路徑等，再次布線。

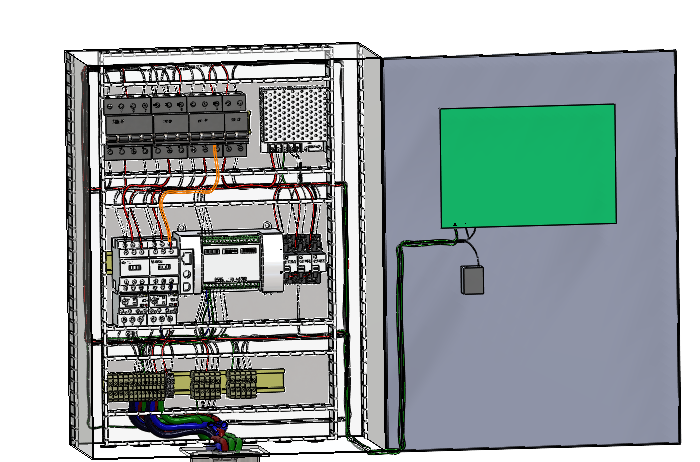

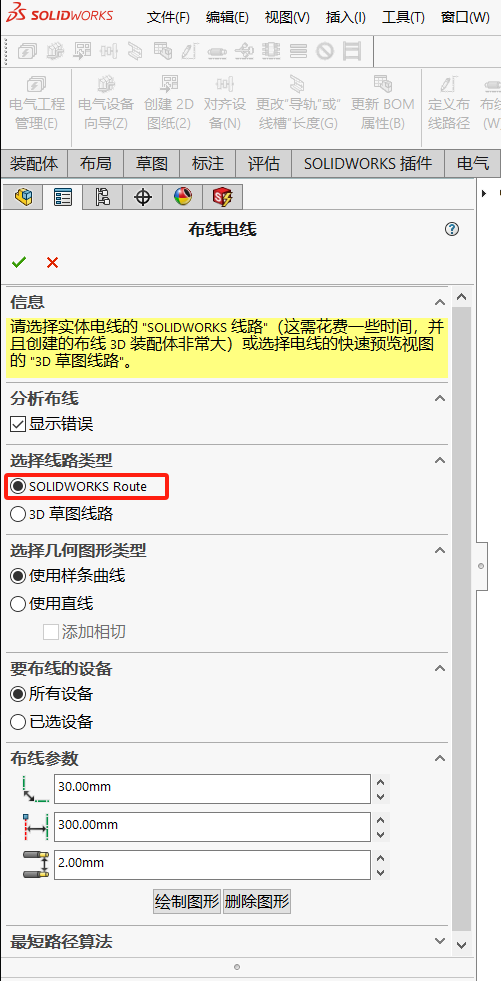

若使用【SOLIDWORKS Route 】類型進行實體線布線，則生成的電線更接近實際，同時也方便檢查電線的折彎現象。

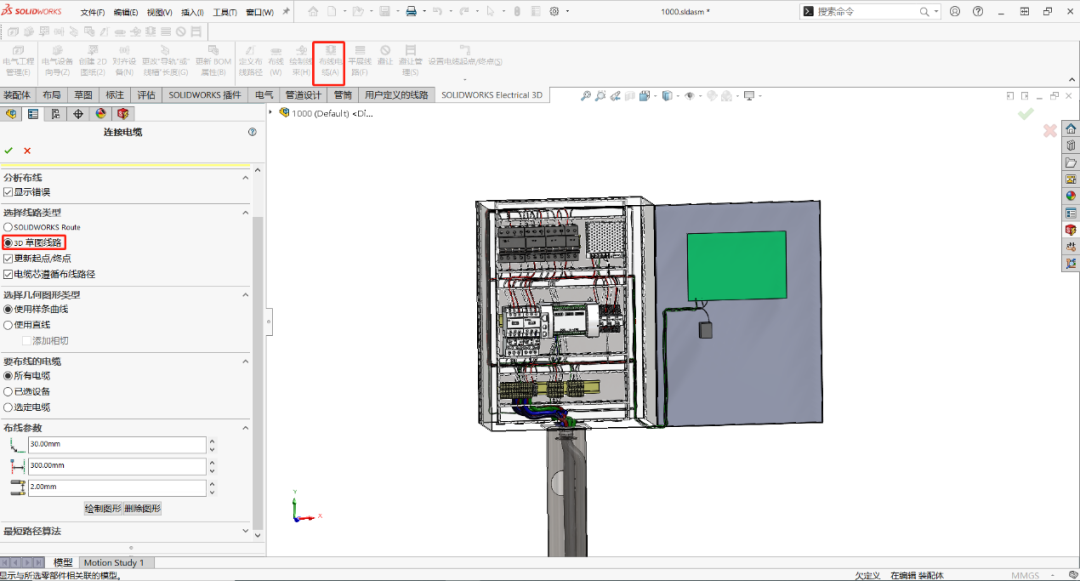

關于電纜的布線，具體的布線方法和電線相差無幾，同樣可是有兩種的布線方式，選擇草圖線方式布線速度快，所占用內存小。

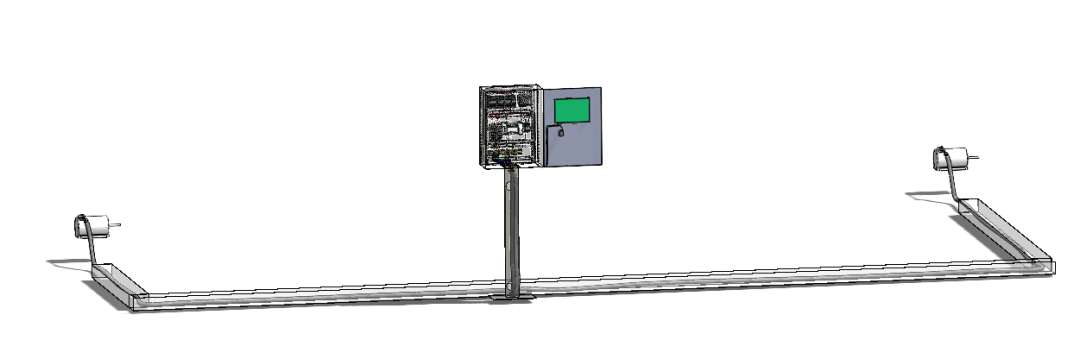

使用SOLIDWORKS Route的方式進行實體線布線，生成的電纜接近實際，非常方便觀察電纜是否符合現場使用。

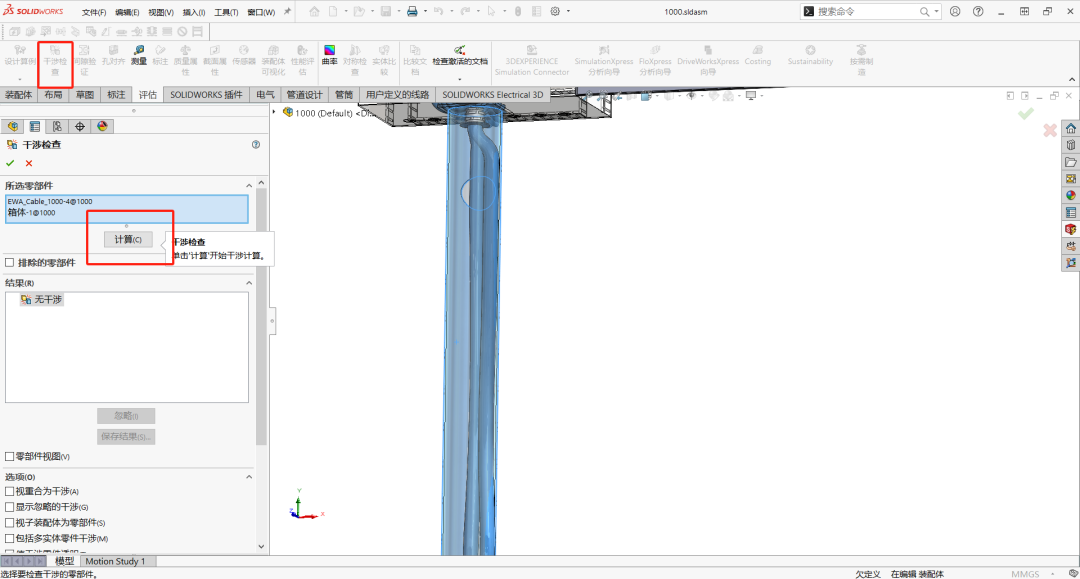

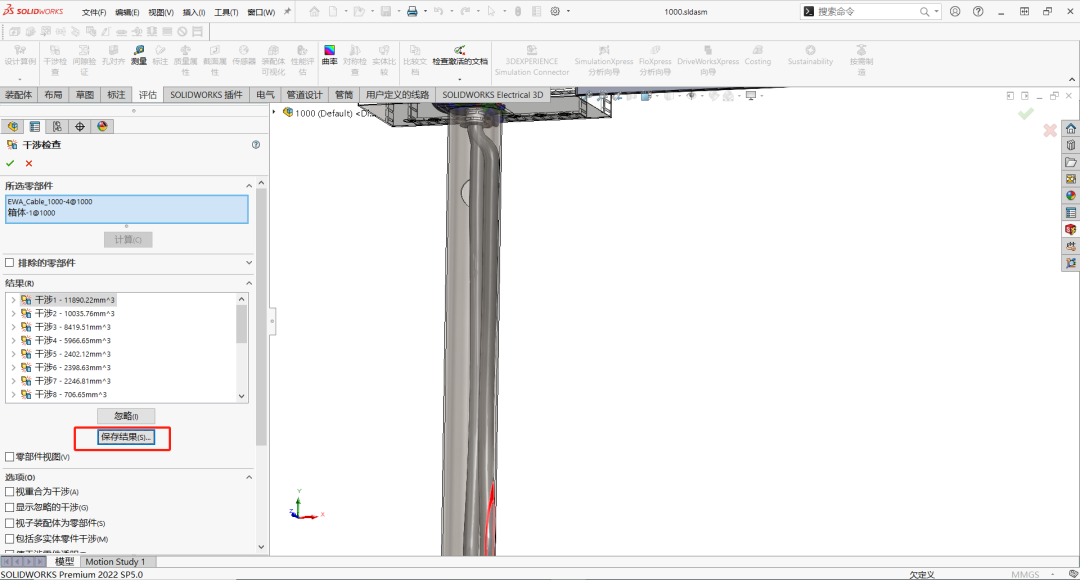

同時，可以進行干涉檢查，檢查結構件和電氣件之間是否有穿模等現象。

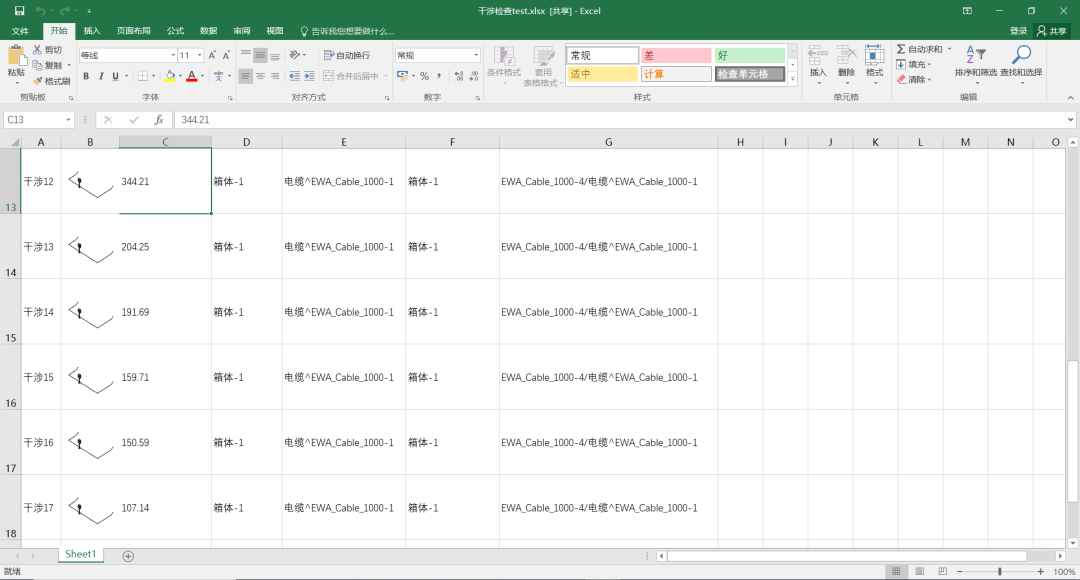

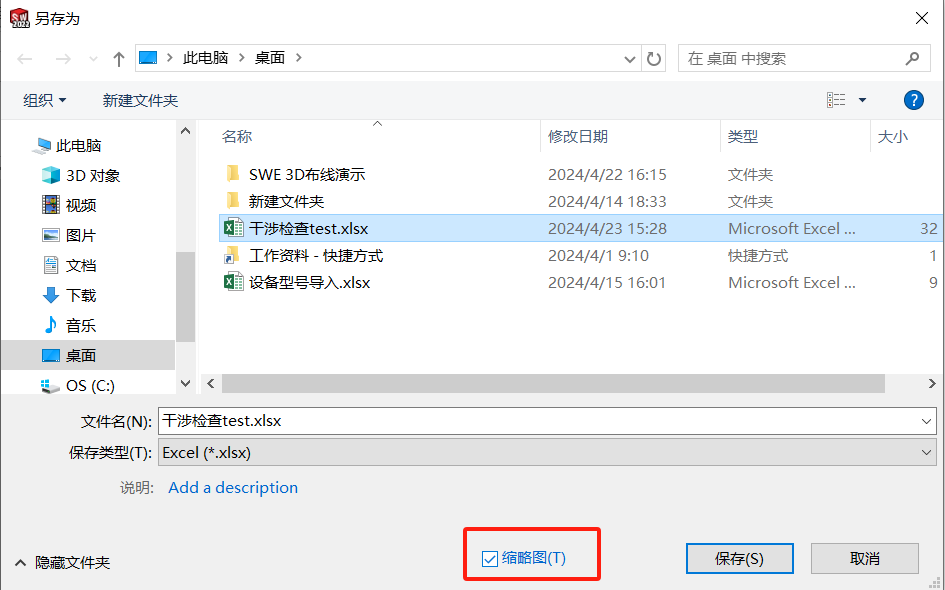

干涉檢查的結果可導出Excel格式，添加略縮圖，方便查看對應位置。

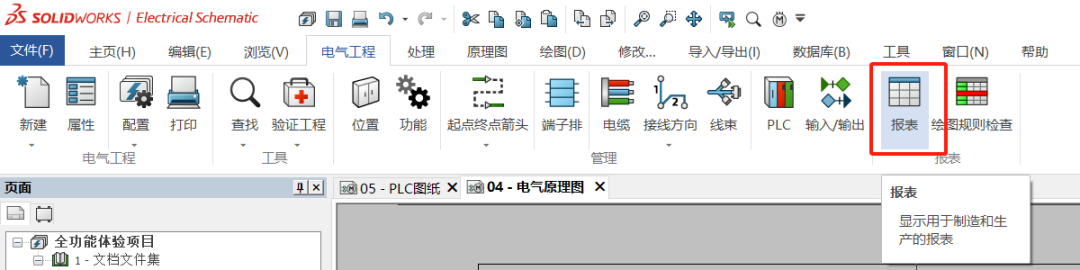

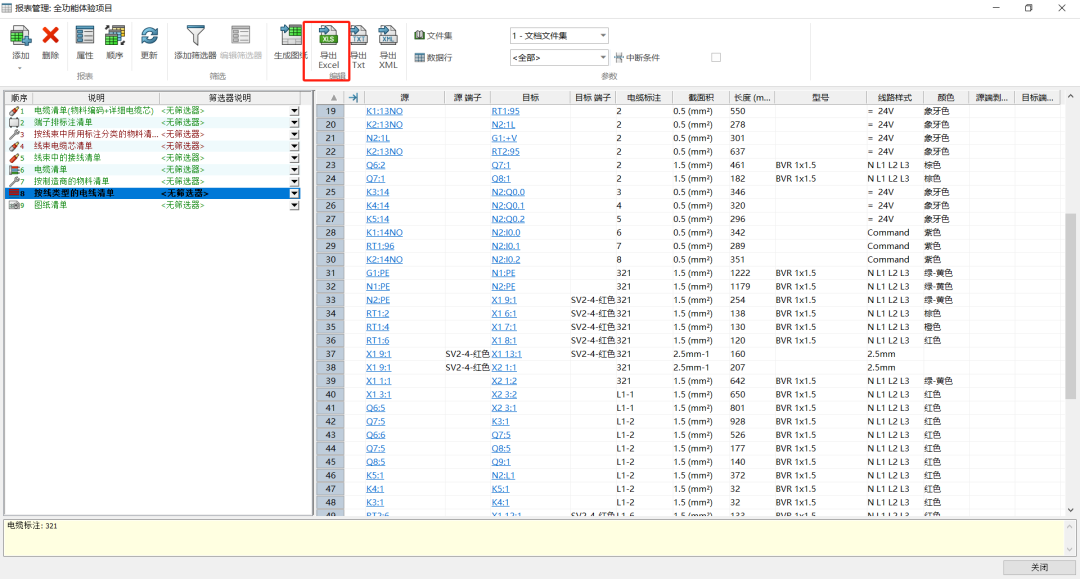

然后在Electrical中查看線材報表，也可導出Excel文件，方便下游部門加工。

SOLIDWORKS Electrical 3D布線功能可以完全根據原理圖的規劃以及現場的實際情況生成3D布線，不僅減少了線材的浪費情況，更是打通了電氣設計與機械設計之間的信息壁壘，形成協同設計的環境，使得項目的交付工期大大縮短，助力企業降本增效。
